LED照明用電源 高周波連続点灯用 通信対応型デジタル電源 HPCシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 83,548円～119,446円特別価格
- 税込単価
- 91,903円～131,391円特別価格
通信による調光外部制御対応の高周波点灯型デジタル電源部です。【特長】・発光周期...
詳細情報を確認する- 発光方式
- 約125kHz PWM制御
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品情報
LED照明用電源 高周波連続点灯用 通信対応型デジタル電源 HPCシリーズの仕様

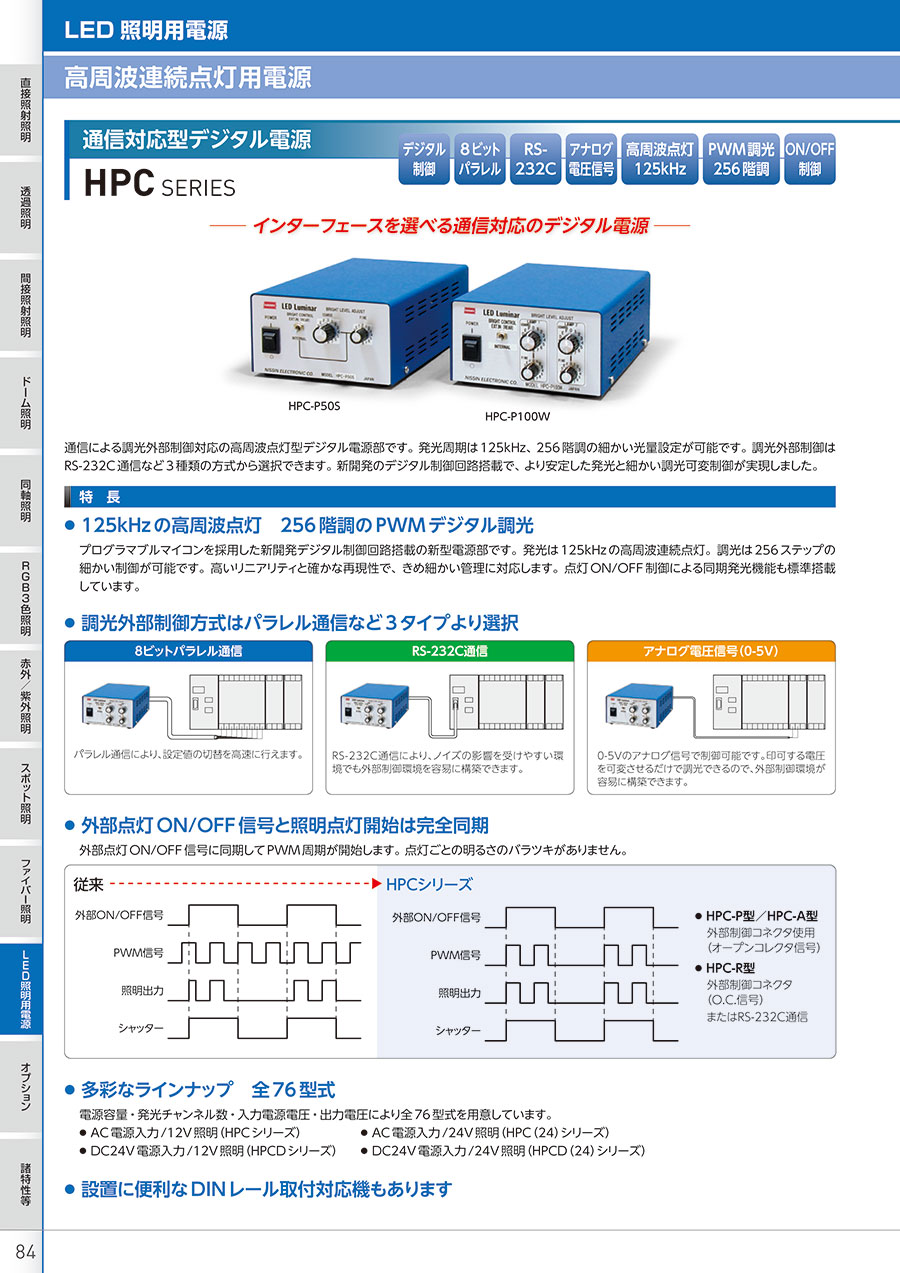

LED照明用電源 高周波連続点灯用 通信対応型デジタル電源 HPCシリーズの外観
8ビットパラレル通信
パラレル通信により、設定値の切替を高速に行える。
RS-232C通信
RS-232C通信により、ノイズの影響を受けやすい環境でも外部制御環境を容易に構築。
アナログ電圧信号（0-5V）
0-5Vのアナログ信号で制御可能。印可する電圧を可変させるだけで調光できるので、外部制御環境が容易に構築。
・HPC-P型／HPC-A型：外部制御コネクタ使用（オープンコレクタ信号）
・HPC-R型：外部制御コネクタ（O.C.信号）またはRS-232C通信
製品仕様
| 発光方式 | 約125kHz PWM制御 |
|---|---|
| 外部制御 | 外部ON／OFF、外部調光 |
製品仕様
| ボーレート | 非同期 9600bps（固定） |
|---|---|
| データ長 | 8bit |
| パリティ | なし |
| ストップビット | 1bit |
| フロー制御 | なし |
8ビットパラレル通信（HPC-P型／HPCD-P型） 12V照明・AC電源入力
設定を高速に切替える。ノイズに強く長いコード長でもOK。
| 型式 | HPC-P10S | HPC-P30S | HPC-P50S | HPC-P100S | HPC-P30W | HPC-P50W | HPC-P100W | HPC-P100T |
|---|---|---|---|---|---|---|---|---|
| チャンネル数 | 1チャンネル | 2チャンネル | 3チャンネル | |||||
| 最大出力電力 | 10W | 30W | 50W | 100W | 30W（2ch合計） | 50W（2ch合計） | 100W（2ch合計） | 100W（3ch合計） |
- ※ 上記以外の型番についてはカタログをご参照ください。
AC電源入力 8ビットパラレル通信タイプ HPC-P型
| 接続照明 | 12V照明 | |||||||
|---|---|---|---|---|---|---|---|---|
| 型式 | HPC-P10S | HPC-P30S | HPC-P50S | HPC-P100S | HPC-P30W | HPC-P50W | HPC-P100W | HPC-P100T |
| チャンネル数 | 1チャンネル | 2チャンネル | 3チャンネル | |||||
| 最大出力電力 | 10W | 30W | 50W | 100W | 30W （2ch合計） | 50W （2ch合計） | 100W （2ch合計） | 100W （3ch合計） |
| 照明用出力コネクタ数 | 2灯（SM） | 2灯（SM） | 2灯（SM） | 1灯（EL）＋2灯（SM） | CH1：2灯（SM） CH2：2灯（SM） | CH1：2灯（SM） CH2：2灯（SM） | CH1：1灯（EL）＋2（SM） CH2：1灯（EL）＋2（SM） | CH1：2灯（SM） CH2：2灯（SM） CH3：2灯（SM） |
| 1chあたりに接続可能なLED照明の消費電力 | 10Wまで | 30Wまで | 50Wまで | EL型＝100Wまで SM型＝50Wまで | 30Wまで | 50Wまで | EL型＝100Wまで SM型＝50Wまで | 50Wまで |
| 出力電圧（2次側） | DC12V・12V照明に接続可 | |||||||
| 発光方式 | 高周波連続点灯・125kHz | |||||||
| 調光方式・調光階調 | PWM調光・256階調 | |||||||
| 調光設定 | 手動：ロータリースイッチ［Coarse／Fine］ 外部：8ビット入力 | |||||||
| 外部制御信号形態使用コネクタ | 調光：パラレル SM9Pコネクタ ON／OFF制御：オープンコレクタ SM4Pコネクタ | 調光：パラレル SM18Pコネクタ ON／OFF制御：オープンコレクタ SM4Pコネクタ | 調光：パラレル SM9Pコネクタ×3 ON／OFF制御：オープンコレクタ SM6Pコネクタ | |||||
| DINレール取付 | ○ | ○ | - | - | - | - | - | - |
| 入力電源電圧（1次側） | AC85～250V | AC85～132V（AC85～264V仕様もあります。型式の最後に「-2」を付けてください） | ||||||
| 消費電力（VA） | 20 | 56 | 96 | 185 | 56 | 96 | 185 | 185 |
| 外形寸法（mm） | W56×H116×D80 | W122×H66×D204 | W182×H101×D256 | |||||
| 質量（kg） | 0.4 | 0.5 | 1.1 | 1.2 | 1.1 | 1.2 | 1.3 | 3.4 |
| 備考 | - | - | - | - | - | - | - | - |
- ※ 上記以外の型番についてはカタログをご参照ください。
詳細情報
基本情報
通信による調光外部制御対応の高周波点灯型デジタル電源部です。
【特長】
・発光周期は125kHz、256階調の細かい光量設定が可能です。
・調光外部制御はRS-232C通信など3種類の方式から選択できます。
・新開発のデジタル制御回路搭載で、より安定した発光と細かい調光可変制御が実現しました。
・外部点灯ON/OFF信号と照明点灯開始は完全同期。
・多彩なラインナップ 全76型式。
・設置に便利なDINレール取付対応機もあります。
【用途】
・光量変更の自動制御や発光光量の再現性が必要とされる場合などに最適。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
