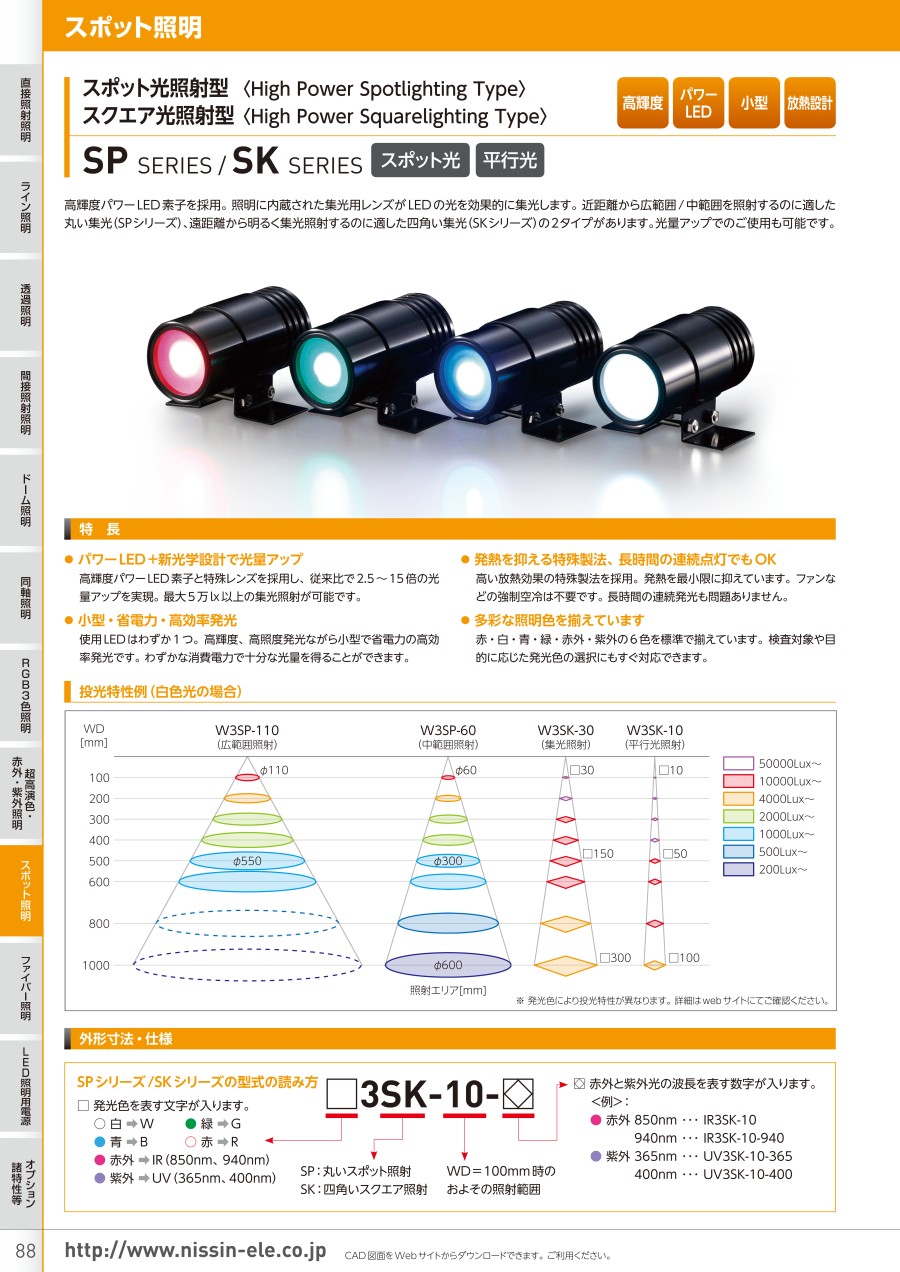

スポット照明 スポット光照射型 SPシリーズ・スクエア光照射型 SKシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 94,112円特別価格
- 税込単価
- 103,523円特別価格
高輝度パワーLED素子を採用。【特長】・照明に内蔵された集光用レンズがLEDの...
詳細情報を確認する商品情報
スポット照明 スポット光照射型SP／スクエア光照射型SKシリーズの仕様
スポット照明 スポット光照射型SP／スクエア光照射型SKシリーズの外観
- 小型、省電力、高効率発光。
使用LEDはわずか1つ。高輝度、高照度発光ながら小型で省電力の高効率発光。わずかな消費電力で十分な光量を得ることが可能。 - 発熱を抑える特殊製法、長時間の連続点灯でもOK。
高い放熱効果の特殊製法を採用。発熱を最小限に抑えている。ファンなどの強制空冷は不要。長時間の連続発光も問題ない。 - 多彩な照明色。
赤、白、青、緑、赤外の5色を標準で揃えている。検査対象や目的に応じた発光色の選択にもすぐ対応可能。
投光特性例（白色光の場合）
- ※ 発光色により投光特性が異なります。
3SK-10の寸法図
3SK-30の寸法図
3SP-60の寸法図
3SP-110の寸法図
白（W）／緑（G）／青（B）／赤（R）／赤外（IR）
| 発光色 | 型式 | 特長 | およその照射範囲（mm） | 消費電力 | 外形寸法（mm）・質量 |
|---|---|---|---|---|---|
| （W）白色 （G）緑色 （B）青色 （R）赤色 （IR）赤外 （850 or 940nm） | □3SP-110 | ●スポット光照射 拡がり角が広い ●近～1m距離程度まで使用可 ●広範囲照射に向いています | WD100 φ100 WD500 φ550 | 3W | φ35 L=57mm 120g |
| □3SP-60 | ●スポット光照射 中程度の拡がり ●WD100mm以上に適しています ●3SP-110に比べ10%程度明るい | WD100 φ60 WD500 φ300 WD1000 φ600 | |||
| □3SK-30 | ●スクエアスポット照射 ●WD100で35mm角に集光照射 ●1m距離でも拡がりを抑えて高照度 | WD100 □30 WD500 □150 WD1000 □300 | |||
| □3SK-10 | ●スクエアスポット照射 ●拡がりが少ない平行光照明 ●WD800mmで1万lx以上を確保 | WD100 □10 WD500 □50 WD1000 □100 | φ35 L=67.5mm 130g |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
94,112円84,700円 ( 93,170円 ) | 5日目 |
94,112円84,700円 ( 93,170円 ) | 19日目 |
94,112円 ( 103,523円 ) | 19日目 |
94,112円84,700円 ( 93,170円 ) | 19日目 |
94,112円84,700円 ( 93,170円 ) | 19日目 |
94,112円84,700円 ( 93,170円 ) | 19日目 |
94,112円84,700円 ( 93,170円 ) | 19日目 |
94,112円84,700円 ( 93,170円 ) | 19日目 |
94,112円84,700円 ( 93,170円 ) | 19日目 |
94,112円84,700円 ( 93,170円 ) | 19日目 |
94,112円84,700円 ( 93,170円 ) | 19日目 |
94,112円84,700円 ( 93,170円 ) | 5日目 |
94,112円84,700円 ( 93,170円 ) | 19日目 |
94,112円84,700円 ( 93,170円 ) | 19日目 |
94,112円84,700円 ( 93,170円 ) | 19日目 |
94,112円84,700円 ( 93,170円 ) | 19日目 |
94,112円84,700円 ( 93,170円 ) | 19日目 |
94,112円84,700円 ( 93,170円 ) | 19日目 |
94,112円84,700円 ( 93,170円 ) | 19日目 |
94,112円84,700円 ( 93,170円 ) | 19日目 |
94,112円84,700円 ( 93,170円 ) | 19日目 |
94,112円84,700円 ( 93,170円 ) | 19日目 |
94,112円84,700円 ( 93,170円 ) | 19日目 |
94,112円84,700円 ( 93,170円 ) | 19日目 |
詳細情報
基本情報
高輝度パワーLED素子を採用。
【特長】
・照明に内蔵された集光用レンズがLEDの光を効果的に集光します。近距離から広範囲/中範囲を照射するのに適した丸い集光（SPシリーズ）、遠距離から明るく集光照射するのに適した四角い集光（SKシリーズ）の2タイプがあります。光量アップでのご使用も可能です。
・パワーLED+新光学設計で光量アップ。
・小型・省電力・高効率発光。
・発熱を抑える特殊製法、長時間の連続点灯でもOK。
・多彩な照明色を揃えています。
【用途】
・検査用照明。
ご注意
- カタログの発光色 赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L
