RGB照明 3色フルカラー型 Fシリーズ

カタログ |

通常単価(税別): 203,162円～579,068円

税込単価: 223,478円～636,975円

通常出荷日：9日目～19日目

1チップごとに三原色が搭載されているRGB三原色チップLED素子を使用した照明です。拡がり角が広いので...

よく一緒に見られています

日進電子工業

通常出荷日：14 日目～

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

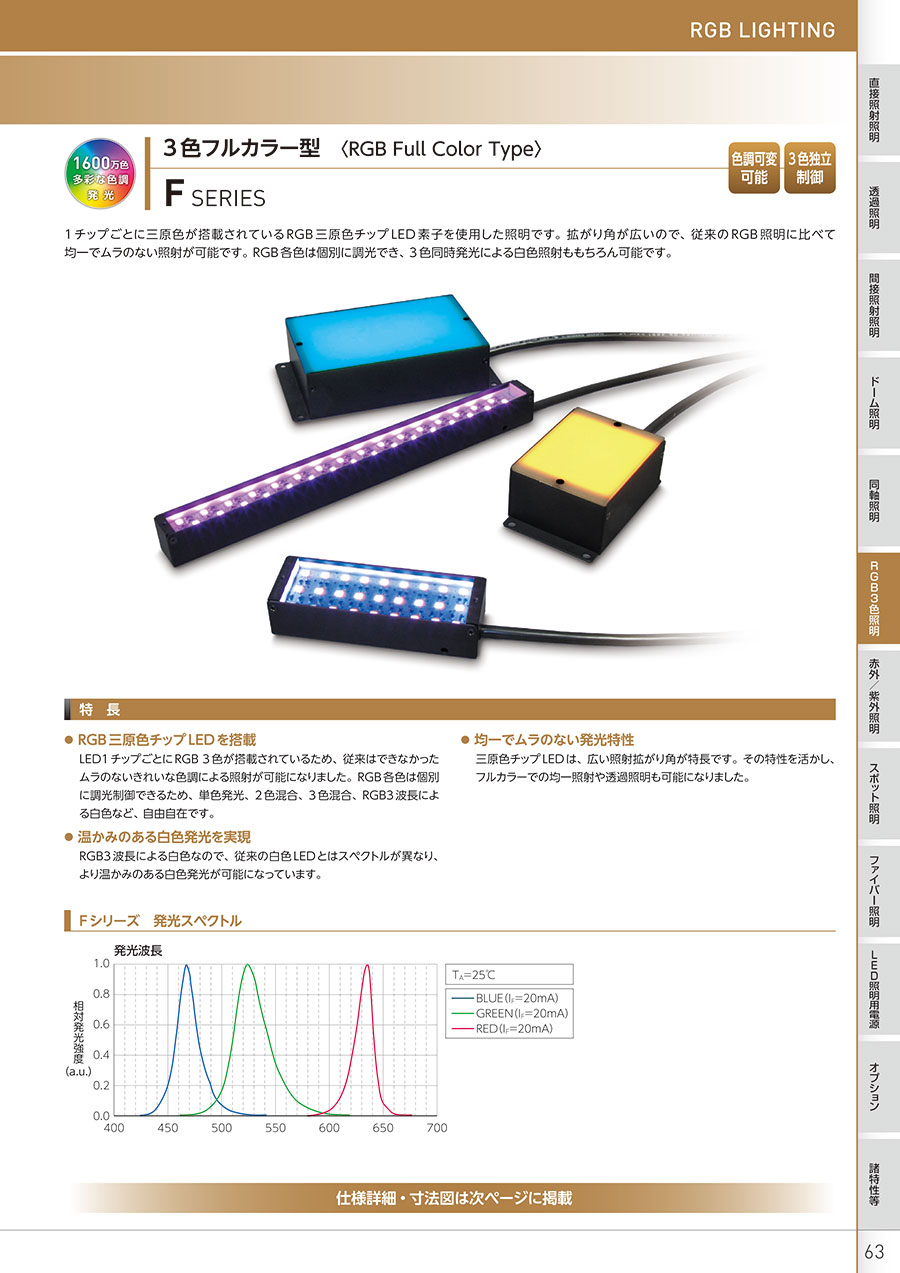

カタログ

商品情報

外形図

直接照射型

直下式透過型

同軸落射型

製品仕様

型番	照明シリーズ	発光面サイズ（mm）	使用素子数	消費電力（W）	外形寸法（mm）
FDL-20015	直接照射型	200×15	48	R3.9 G3.9 B3.9	W210×H20×D17
FDL-40015		400×15	99	R8.0 G8.0 B8.0	W412×H25×D25
FDL-5027		50×27	18	R1.4 G1.4 B1.4	W60×H29×D20
FDL-7227		72×27	27	R2.2 G2.2 B2.2	W86×H20×D29
FDL-20027		200×27	69	R5.6 G5.6 B5.6	W210×H20×D29
FDL-40027		400×27	141	R11.3 G11.3 B11.3	W410×H27×D37
FDL-5050		50×50	36	R2.9 G2.9 B2.9	W76×H30×D50
FDL-7075		70×75	60	R4.8 G4.8 B4.8	W105×H70×D30
FDL-7095		70×95	75	R6.0 G6.0 B6.0	W125×H30×D70
FTD-20015	直下式透過型	200×15	48	R3.9 G3.9 B3.9	W210×H20×D17
FTD-40015		400×15	99	R8.0 G8.0 B8.0	W412×H25×D25
FTD-5027		50×25	18	R1.4 G1.4 B1.4	W60×H29×D20
FTD-7227		72×27	27	R2.2 G2.2 B2.2	W86×H20×D29
FTD-20027		200×27	69	R5.6 G5.6 B5.6	W210×H20×D29
FTD-40027		400×27	141	R11.3 G11.3 B11.3	W410×H27×D37
FTD-5050		50×50	36	R2.9 G2.9 B2.9	W76×H30×D50
FTD-7075		70×75	60	R4.8 G4.8 B4.8	W105×H70×D30
FTD-7095		70×95	75	R6.0 G6.0 B6.0	W125×H30×D70
FFV-50	同軸落射型	対象視野30～35角	36	R2.8 G2.8 B2.8	W97×H59×D60
FFV-70	同軸落射型	対象視野45～50角	60	R4.8 G4.8 B4.8	W120×H75×D82

選定サポート情報

注文例

型番リスト

表示件数

型番

本体種類

照射方向

照射光種類

外形寸法 D（範囲）

(mm)

外形寸法 D

(mm)

幅 W（範囲）

(mm)

幅 W

(mm)

長さ L（範囲）

(mm)

長さ L

(mm)

消費電力（範囲）

(W)

消費電力

(W)

センター穴寸法 d（範囲）

(mm)

センター穴寸法 d

(mm)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

種類

発光部サイズ

(mm)

最小発注数量

バー形	垂直投光	直射光	-	-	10～25	17	200.1～250	210	10.1～20	11.5	-	-	15.1～20	20	直接照明型	L200×W15	1個
バー形	垂直投光	直射光	-	-	25.1～40	29	200.1～250	210	10.1～20	16.6	-	-	15.1～20	20	直接照明型	L200×W27	1個
バー形	垂直投光	直射光	-	-	10～25	25	400.1～600	412	20.1～30	23.8	-	-	20.1～30	25	直接照明型	L400×W15	1個
バー形	垂直投光	直射光	-	-	25.1～40	37	400.1～600	410	30.1～40	33.8	-	-	20.1～30	27	直接照明型	L400×W27	1個
バー形	垂直投光	直射光	-	-	25.1～40	29	50.1～80	60	1.1～2	1.4	-	-	15.1～20	20	直接照明型	L50×W27	1個
バー形	垂直投光	直射光	-	-	40.1～60	50	50.1～80	76	8.1～10	8.6	-	-	20.1～30	30	直接照明型	L50×W50	1個
バー形	垂直投光	直射光	-	-	60.1～80	70	100.1～150	105	4.1～5	4.8	-	-	20.1～30	30	直接照明型	L75×W70	1個
バー形	垂直投光	直射光	-	-	60.1～80	70	100.1～150	125	10.1～20	18	-	-	20.1～30	30	直接照明型	L95×W70	1個
バー形	垂直投光	直射光	-	-	25.1～40	29	80.1～100	86	6.1～8	6.5	-	-	15.1～20	20	直接照明型	L72×W27	1個
バックライト形	同軸落射	反射光	-	-	40.1～60	60	80.1～100	97	8.1～10	8.6	-	-	40.1～70	59	同軸落射型	L50×W50	1個
バックライト形	同軸落射	反射光	-	-	80.1～100	82	100.1～150	120	4.1～5	4.8	-	-	70.1～100	81	同軸落射型	L70×W70	1個
バックライト形	垂直投光	直射光	-	-	10～25	17	200.1～250	210	10.1～20	11.5	-	-	15.1～20	20	直下式透過型	L200×W15	1個
バックライト形	垂直投光	直射光	-	-	25.1～40	29	200.1～250	210	10.1～20	16.6	-	-	15.1～20	20	直下式透過型	L200×W27	1個
バックライト形	垂直投光	直射光	-	-	10～25	25	400.1～600	412	20.1～30	23.8	-	-	20.1～30	25	直下式透過型	L400×W15	1個
バックライト形	垂直投光	直射光	-	-	25.1～40	37	400.1～600	410	30.1～40	33.8	-	-	20.1～30	27	直下式透過型	L400×W27	1個
バックライト形	垂直投光	直射光	-	-	25.1～40	29	50.1～80	60	1.1～2	1.4	-	-	20.1～30	22	直下式透過型	L50×W25	1個
バックライト形	垂直投光	直射光	-	-	40.1～60	50	50.1～80	76	8.1～10	8.6	-	-	20.1～30	30	直下式透過型	L50×W50	1個
バックライト形	垂直投光	直射光	-	-	60.1～80	70	100.1～150	105	4.1～5	4.8	-	-	20.1～30	30	直下式透過型	L75×W70	1個
バックライト形	垂直投光	直射光	-	-	60.1～80	70	100.1～150	125	10.1～20	18	-	-	20.1～30	30	直下式透過型	L95×W70	1個
バックライト形	垂直投光	直射光	-	-	25.1～40	29	80.1～100	86	6.1～8	6.5	-	-	15.1～20	20	直下式透過型	L72×W27	1個

通常単価(税別) (税込単価)	通常出荷日

295,373円 ( 324,910円 )	19日目
373,242円 ( 410,566円 )	19日目
490,452円 ( 539,497円 )	19日目
574,610円 ( 632,071円 )	19日目
204,029円 ( 224,432円 )	19日目
232,718円 ( 255,990円 )	19日目
284,558円 ( 313,014円 )	19日目
319,514円 ( 351,465円 )	19日目
219,292円 ( 241,221円 )	19日目
308,727円 ( 339,600円 )	19日目
423,338円 ( 465,672円 )	19日目
351,979円 ( 387,177円 )	9日目
375,894円 ( 413,483円 )	9日目
523,606円 ( 575,967円 )	19日目
579,068円 ( 636,975円 )	19日目
203,162円 ( 223,478円 )	19日目
235,344円 ( 258,878円 )	19日目
289,096円 ( 318,006円 )	19日目
324,875円 ( 357,363円 )	19日目
219,238円 ( 241,162円 )	19日目

詳細情報

基本情報

基本情報

1チップごとに三原色が搭載されているRGB三原色チップLED素子を使用した照明です。
拡がり角が広いので、従来のRGB照明に比べて均一でムラのない照射が可能です。
RGB各色は個別に調光でき、3色同時発光による白色照射ももちろん可能です。
【特長】
・RGB三原色チップLEDを搭載：LED1チップごとにRGB 3色が搭載されているため、従来はできなかったムラのないきれいな色調による照射が可能になりました。RGB各色は個別に調光制御できるため、単色発光、2色混合、3色混合、RGB3波長による白色など、自由自在です
・温かみのある白色発光を実現：RGB3波長による白色なので、従来の白色LEDとはスペクトルが異なり、より温かみのある白色発光が可能になっています
・均一でムラのない発光特性：三原色チップLEDは、広い照射拡がり角が特長です。その特性を活かし、フルカラーでの均一照射や透過照明も可能になりました
【用途】
・検査用照明

カタログ

カタログ (見開き版)

商品担当おすすめ

日進電子工業
直接照射照明直接照射スクエア型 DLシリーズ
発光面25㎜角～最大300㎜まで取扱い多数ございます。
日進電子工業
直接照射照明直接照射バー型 DLシリーズ
バータイプ高密度照明です。発行面700㎜長まで取扱い多数ございます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
