同軸照明同軸落射型 FVシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 98,444円～566,825円特別価格

税込単価: 108,288円～623,508円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日進電子工業

通常出荷日：9 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日進電子工業

通常出荷日：19 日目

カメラと同軸上からLED光が照射される照明。【特長】・ハーフミラーによりカメラ...

本体種類
バックライト形
照射方向
同軸落射
光源
自光式
照射光種類
反射光

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログの発光色赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L

未確定：候補が60型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

同軸照明同軸落射型 FVシリーズの仕様

同軸照明同軸落射型 FVシリーズの外観
横長タイプもあり。

FVシリーズの照射構造

対象視野の大きさにあわせて11タイプ。
被写体や撮像視野の大きさにより小型、中型、大型の11タイプを揃えている。対象視野の大きさ、諸条件などにより選択。
多彩な照明色を揃えている。
赤、白、青、緑、赤外（850nm，940nm）、紫外（365nm，375nm，400nm）色を標準で揃えている。検査対象や目的に応じた発光色の選択にもすぐ対応可能。

FV-20の寸法図

FV-40の寸法図

FV-50の寸法図

FV-70の寸法図

FV-100の寸法図

FV-130の寸法図

FV-180の寸法図

FV-230の寸法図

※ 上記以外の型番についてはカタログをご参照ください。

白（W）／緑（G）／青（B）／紫外（UV）

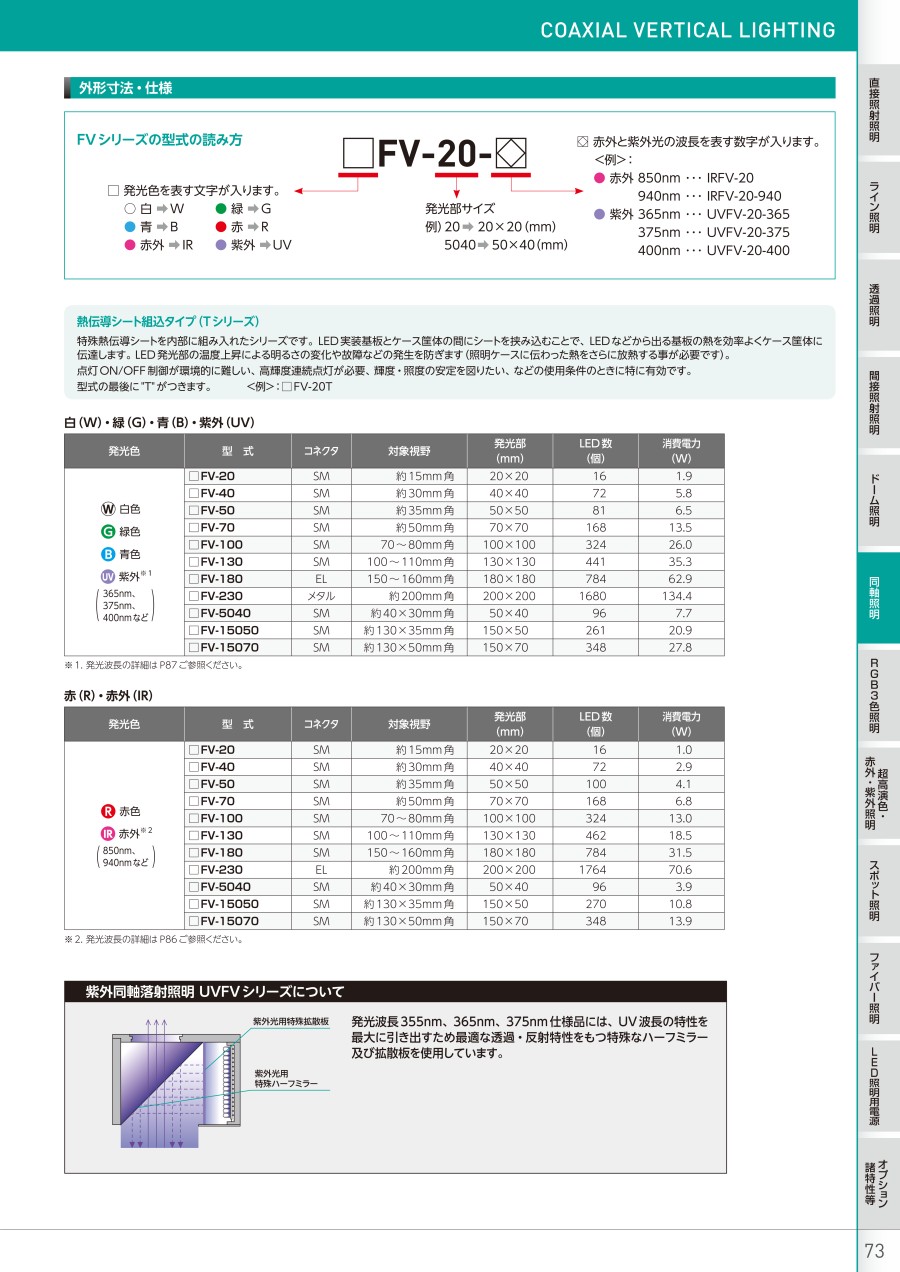

発光色	型式	コネクタ	対象視野	発光部（mm）	LED数（個）	消費電力（W）
（W）白色（G）緑色（B）青色（UV）紫外（365 or 375 or 400nm）	□FV-20	SM	約15mm角	20×20	16	1.9
	□FV-40	SM	約30mm角	40×40	72	5.8
	□FV-50	SM	約35mm角	50×50	81	6.5
	□FV-70	SM	約50mm角	70×70	168	13.5
	□FV-100	SM	70～80mm角	100×100	324	26.0
	□FV-130	SM	100～110mm角	130×130	441	35.3
	□FV-180	EL	150～160mm角	180×180	784	62.9
	□FV-230	メタル	約200mm角	200×200	1680	134.4
	□FV-5040	SM	約40×30mm角	50×40	96	7.7
	□FV-15050	SM	約130×35mm角	150×50	261	20.9
	□FV-15070	SM	約130×50mm角	150×70	348	27.8

※ コネクタは、すべて「SM型」となります。

赤（R）／赤外（IR）

発光色	型式	コネクタ	対象視野	発光部（mm）	LED数（個）	消費電力（W）
（R）赤色（IR）赤外（850 or 940nm）	□FV-20	SM	約15mm角	20×20	16	1.0
	□FV-40	SM	約30mm角	40×40	72	2.9
	□FV-50	SM	約35mm角	50×50	100	4.1
	□FV-70	SM	約50mm角	70×70	168	6.8
	□FV-100	SM	70～80mm角	100×100	324	13.0
	□FV-130	SM	100～110mm角	130×130	462	18.5
	□FV-180	SM	150～160mm角	180×180	784	31.5
	□FV-230	EL	約200mm角	200×200	1764	70.6
	□FV-5040	SM	約40×30mm角	50×40	96	3.9
	□FV-15050	SM	約130×35mm角	150×50	261	10.6
	□FV-15070	SM	約130×50mm角	150×70	348	13.9

※ コネクタは、すべて「SM型」となります。

型番リスト

表示件数

型番

光種類

発光色

幅 W（範囲）

(mm)

幅 W

(mm)

長さ L（範囲）

(mm)

長さ L

(mm)

消費電力（範囲）

(W)

消費電力

(W)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

波長

(nm)

発光部サイズ

(mm)

最小発注数量

可視光	ブルー	25.1～40	30	30.1～50	50	1.1～2	1.9	20.1～30	24	-	W20×H20	1個
可視光	ブルー	40.1～60	50	50.1～80	75	5.1～6	5.8	40.1～70	49	-	W40×H40	1個
可視光	ブルー	40.1～60	60	80.1～100	97	6.1～8	6.5	40.1～70	59	-	W50×H50	1個
可視光	ブルー	80.1～100	82	100.1～150	120	10.1～20	13.5	70.1～100	81	-	W70×H70	1個
可視光	ブルー	100.1～150	110	150.1～200	159	20.1～30	26	101～	109	-	W100×H100	1個
可視光	ブルー	100.1～150	140	150.1～200	187.5	30.1～40	35.3	101～	141.5	-	W130×H130	1個
可視光	ブルー	150.1～200	180	80.1～100	97	20.1～30	20.9	40.1～70	59	-	W150×H50	1個
可視光	ブルー	150.1～200	180	100.1～150	120	20.1～30	27.8	70.1～100	81	-	W150×H70	1個
可視光	ブルー	150.1～200	190	200.1～250	237.5	50.1～80	62.9	101～	189.5	-	W180×H180	1個
可視光	ブルー	60.1～80	70	50.1～80	75	6.1～8	7.7	40.1～70	49	-	W50×H40	1個
可視光	グリーン	25.1～40	30	30.1～50	50	1.1～2	1.9	20.1～30	24	-	W20×H20	1個
可視光	グリーン	40.1～60	50	50.1～80	75	5.1～6	5.8	40.1～70	49	-	W40×H40	1個
可視光	グリーン	40.1～60	60	80.1～100	97	6.1～8	6.5	40.1～70	59	-	W50×H50	1個
可視光	グリーン	80.1～100	82	100.1～150	120	10.1～20	13.5	70.1～100	81	-	W70×H70	1個
可視光	グリーン	100.1～150	110	150.1～200	159	20.1～30	26	101～	109	-	W100×H100	1個
可視光	グリーン	100.1～150	140	150.1～200	187.5	30.1～40	35.3	101～	141.5	-	W130×H130	1個
可視光	グリーン	150.1～200	180	80.1～100	97	20.1～30	20.9	40.1～70	59	-	W150×H50	1個
可視光	グリーン	150.1～200	180	100.1～150	120	20.1～30	27.8	70.1～100	81	-	W150×H70	1個
可視光	グリーン	150.1～200	190	200.1～250	237.5	50.1～80	62.9	101～	189.5	-	W180×H180	1個
可視光	グリーン	60.1～80	70	50.1～80	75	6.1～8	7.7	40.1～70	49	-	W50×H40	1個
赤外線	-	25.1～40	30	30.1～50	50	0.1～1	1	20.1～30	24	850	W20×H20	1個
赤外線	-	25.1～40	30	30.1～50	50	0.1～1	1	20.1～30	24	940	W20×H20	1個
赤外線	-	40.1～60	50	50.1～80	75	2.1～3	2.9	40.1～70	49	850	W40×H40	1個
赤外線	-	40.1～60	50	50.1～80	75	2.1～3	2.9	40.1～70	49	940	W40×H40	1個
赤外線	-	40.1～60	60	80.1～100	97	4.1～5	4.1	40.1～70	59	850	W50×H50	1個
赤外線	-	40.1～60	60	80.1～100	97	4.1～5	4.1	40.1～70	59	940	W50×H50	1個
赤外線	-	80.1～100	82	100.1～150	120	6.1～8	6.8	70.1～100	81	850	W70×H70	1個
赤外線	-	80.1～100	82	100.1～150	120	6.1～8	6.8	70.1～100	81	940	W70×H70	1個
赤外線	-	100.1～150	110	150.1～200	159	10.1～20	13	101～	109	850	W100×H100	1個
赤外線	-	100.1～150	110	150.1～200	159	10.1～20	13	101～	109	940	W100×H100	1個
赤外線	-	100.1～150	140	150.1～200	187.5	10.1～20	18.5	101～	141.5	850	W130×H130	1個
赤外線	-	100.1～150	140	150.1～200	187.5	10.1～20	18.5	101～	141.5	940	W130×H130	1個
赤外線	-	150.1～200	180	80.1～100	97	10.1～20	10.8	40.1～70	59	850	W150×H50	1個
赤外線	-	150.1～200	180	80.1～100	97	10.1～20	10.8	40.1～70	59	940	W150×H50	1個
赤外線	-	150.1～200	180	100.1～150	120	10.1～20	13.9	70.1～100	81	850	W150×H70	1個
赤外線	-	150.1～200	180	100.1～150	120	10.1～20	13.9	70.1～100	81	940	W150×H70	1個
赤外線	-	150.1～200	190	200.1～250	237.5	30.1～40	31.5	101～	189.5	850	W180×H180	1個
赤外線	-	150.1～200	190	200.1～250	237.5	30.1～40	31.5	101～	189.5	940	W180×H180	1個
赤外線	-	60.1～80	70	50.1～80	75	3.1～4	3.9	40.1～70	49	850	W50×H40	1個
赤外線	-	60.1～80	70	50.1～80	75	3.1～4	3.9	40.1～70	49	940	W50×H40	1個
可視光	レッド	25.1～40	30	30.1～50	50	0.1～1	1	20.1～30	24	-	W20×H20	1個
可視光	レッド	40.1～60	50	50.1～80	75	2.1～3	2.9	40.1～70	49	-	W40×H40	1個
可視光	レッド	40.1～60	60	80.1～100	97	4.1～5	4.1	40.1～70	59	-	W50×H50	1個
可視光	レッド	80.1～100	82	100.1～150	120	6.1～8	6.8	70.1～100	81	-	W70×H70	1個
可視光	レッド	100.1～150	110	150.1～200	159	10.1～20	13	101～	109	-	W100×H100	1個
可視光	レッド	100.1～150	140	150.1～200	187.5	10.1～20	18.5	101～	141.5	-	W130×H130	1個
可視光	レッド	150.1～200	180	80.1～100	97	10.1～20	10.8	40.1～70	59	-	W150×H50	1個
可視光	レッド	150.1～200	180	100.1～150	120	10.1～20	13.9	70.1～100	81	-	W150×H70	1個
可視光	レッド	150.1～200	190	200.1～250	237.5	30.1～40	31.5	101～	189.5	-	W180×H180	1個
可視光	レッド	60.1～80	70	50.1～80	75	3.1～4	3.9	40.1～70	49	-	W50×H40	1個
可視光	ホワイト	25.1～40	30	30.1～50	50	1.1～2	1.9	20.1～30	24	-	W20×H20	1個
可視光	ホワイト	40.1～60	50	50.1～80	75	5.1～6	5.8	40.1～70	49	-	W40×H40	1個
可視光	ホワイト	40.1～60	60	80.1～100	97	6.1～8	6.5	40.1～70	59	-	W50×H50	1個
可視光	ホワイト	80.1～100	82	100.1～150	120	10.1～20	13.5	70.1～100	81	-	W70×H70	1個
可視光	ホワイト	100.1～150	110	150.1～200	159	20.1～30	26	101～	109	-	W100×H100	1個
可視光	ホワイト	100.1～150	140	150.1～200	187.5	30.1～40	35.3	101～	141.5	-	W130×H130	1個
可視光	ホワイト	150.1～200	180	80.1～100	97	20.1～30	20.9	40.1～70	59	-	W150×H50	1個
可視光	ホワイト	150.1～200	180	100.1～150	120	20.1～30	27.8	70.1～100	81	-	W150×H70	1個
可視光	ホワイト	150.1～200	190	200.1～250	237.5	50.1～80	62.9	101～	189.5	-	W180×H180	1個
可視光	ホワイト	60.1～80	70	50.1～80	75	6.1～8	7.7	40.1～70	49	-	W50×H40	1個

通常単価(税別) (税込単価)	通常出荷日

98,444円88,599円 ( 97,459円 )	19日目
139,234円125,310円 ( 137,841円 )	19日目
173,047円155,742円 ( 171,316円 )	19日目
235,641円212,076円 ( 233,284円 )	19日目
295,319円265,787円 ( 292,366円 )	19日目
399,758円359,782円 ( 395,760円 )	19日目
333,110円299,799円 ( 329,779円 )	19日目
378,911円341,019円 ( 375,121円 )	19日目
566,825円510,142円 ( 561,156円 )	19日目
208,849円187,964円 ( 206,760円 )	19日目
98,444円88,599円 ( 97,459円 )	19日目
139,234円125,310円 ( 137,841円 )	19日目
173,047円155,742円 ( 171,316円 )	19日目
235,641円212,076円 ( 233,284円 )	19日目
295,319円265,787円 ( 292,366円 )	19日目
399,758円359,782円 ( 395,760円 )	19日目
333,110円299,799円 ( 329,779円 )	19日目
378,911円341,019円 ( 375,121円 )	19日目
566,825円510,142円 ( 561,156円 )	19日目
208,849円187,964円 ( 206,760円 )	19日目
100,469円90,422円 ( 99,464円 )	19日目
107,503円96,752円 ( 106,427円 )	19日目
129,632円116,668円 ( 128,335円 )	19日目
129,632円116,668円 ( 128,335円 )	19日目
161,112円145,000円 ( 159,500円 )	19日目
161,112円145,000円 ( 159,500円 )	19日目
219,445円197,500円 ( 217,250円 )	19日目
219,445円197,500円 ( 217,250円 )	19日目
275,002円247,501円 ( 272,251円 )	19日目
275,002円247,501円 ( 272,251円 )	19日目
372,223円335,000円 ( 368,500円 )	19日目
372,223円335,000円 ( 368,500円 )	19日目
310,186円279,167円 ( 307,084円 )	19日目
310,186円279,167円 ( 307,084円 )	19日目
352,779円317,501円 ( 349,251円 )	19日目
352,779円317,501円 ( 349,251円 )	19日目
527,779円475,001円 ( 522,501円 )	19日目
527,779円475,001円 ( 522,501円 )	19日目
194,446円175,001円 ( 192,501円 )	19日目
194,446円175,001円 ( 192,501円 )	19日目
98,444円 ( 108,288円 )	19日目
139,234円125,310円 ( 137,841円 )	19日目
173,047円155,742円 ( 171,316円 )	19日目
235,641円212,076円 ( 233,284円 )	19日目
295,319円265,787円 ( 292,366円 )	19日目
399,758円359,782円 ( 395,760円 )	19日目
333,110円299,799円 ( 329,779円 )	19日目
378,911円341,019円 ( 375,121円 )	19日目
566,825円510,142円 ( 561,156円 )	19日目
208,849円187,964円 ( 206,760円 )	19日目
98,444円88,599円 ( 97,459円 )	19日目
148,981円134,082円 ( 147,490円 )	19日目
173,047円155,742円 ( 171,316円 )	19日目
235,641円212,076円 ( 233,284円 )	19日目
295,319円265,787円 ( 292,366円 )	19日目
399,758円359,782円 ( 395,760円 )	19日目
333,110円299,799円 ( 329,779円 )	19日目
378,911円341,019円 ( 375,121円 )	19日目
566,825円 ( 623,508円 )	19日目
208,849円187,964円 ( 206,760円 )	19日目

詳細情報

基本情報

基本情報

カメラと同軸上からLED光が照射される照明。
【特長】
・ハーフミラーによりカメラと同じ方向（同軸方向）からの落射照明となる。
・視野全体が明るい均一光となるので、被写体のテカリや反射ムラを抑える。
・コントラストのはっきりした画像の取り込みに効果を発揮。
【用途】
・光沢状や鏡面状製品の欠陥、不良検出。
・金属製品などの表面検査など。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログの発光色赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L

カタログ

カタログ (見開き版)

商品担当おすすめ

日進電子工業
直接照射照明直接照射バー型 DLシリーズ
バータイプ高密度照明です。発行面700㎜長まで取扱い多数ございます。
日進電子工業
直接照射照明角形斜光照射型 DL-Sシリーズ
LEDをベース上4方向に配置しています。4方向個別制御可能です。
日進電子工業
直接照射照明リング型 DRシリーズ
直射光でダイレクトに均一照射します。発光色多数ございます。照射角対応可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
