ドーム照明 間接照射ドーム型 KM-Hシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 81,482円～635,186円特別価格
- 税込単価
- 89,630円～698,705円特別価格
パワーLEDを使用している間接ドーム照明。【特長】・曲面上や凸凹面のある被写体...
詳細情報を確認する商品情報
ドーム照明 間接照射ドーム型 KM-Hシリーズの仕様

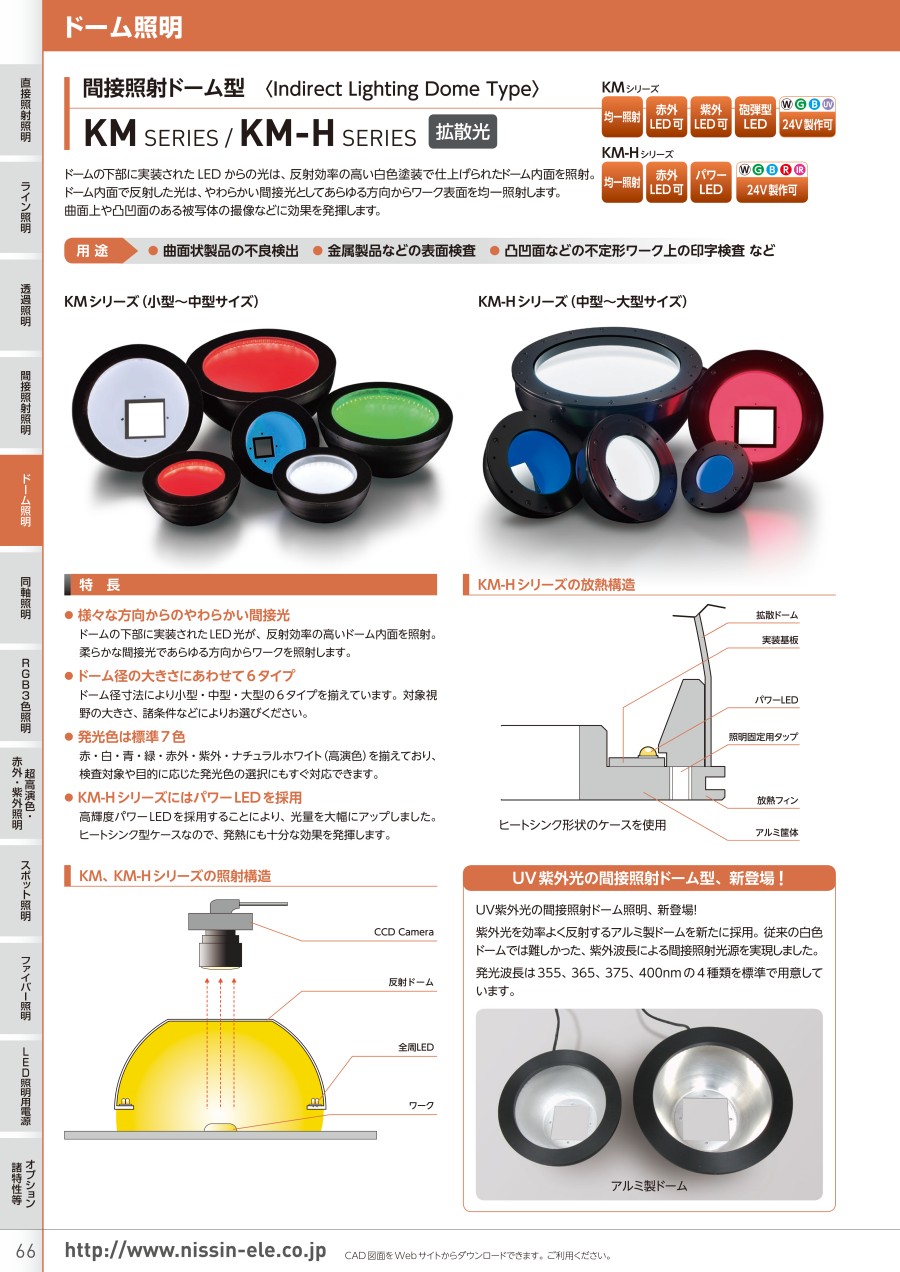

ドーム照明 間接照射ドーム型 KM-Hシリーズの外観
KM-Hシリーズの放熱構造
ヒートシンク形状のケースを使用。
- 様々な方向からのやわらかい間接光
ドームの下部に実装されたLED光が、反射効率の高いドーム内面を照射。柔らかな間接光であらゆる方向からワークを照射。 - ドーム径の大きさにあわせて6タイプ
ドーム径寸法により小型、中型、大型の6タイプを揃えている。対象視野の大きさ、諸条件などにより選択。 - 発光色は標準6色
赤、白、青、緑、赤外、紫外を揃えており、検査対象や目的に応じた発光色の選択にもすぐ対応可能。 - KM-HシリーズにはパワーLEDを採用
高輝度パワーLEDを採用することにより、光量を大幅にアップ。ヒートシンク型ケースなので、発熱にも十分な効果を発揮。
KM-Hシリーズの照射構造
UV紫外光の間接照射ドーム照明、新登場。
紫外光を効率よく反射するアルミ製ドームを新たに採用。従来の白色ドームでは難しかった、紫外波長による間接照射光源を実現。
発光波長は365、375、400nmの3種類を標準で用意。
KM-H223の寸法図
KM-H273の寸法図
KM-H353の寸法図
白（W）・青（B）
| 発光色 | 型式 | 質量（kg） | 消費電力（W） |
|---|---|---|---|
| （W）白色 （B）青色 | □KM-H85 | 0.2 | 7.2 |
| □KM-H124 | 0.3 | 9.6 | |
| □KM-H154 | 0.4 | 14.4 | |
| □KM-H223 | 0.8 | 24.0 | |
| □KM-H273 | 1.3 | 28.8 | |
| □KM-H353 | 1.8 | 36.0 |
- ※ コネクタは、すべて「SM型」となります。
赤（R）
| 発光色 | 型式 | 質量（kg） | 消費電力（W） |
|---|---|---|---|
| （R）赤色 | LKM-H85 | 0.2 | 6.0 |
| LKM-H124 | 0.3 | 8.1 | |
| LKM-H154 | 0.4 | 12.1 | |
| LKM-H223 | 0.8 | 20.2 | |
| LKM-H273 | 1.3 | 24.2 | |
| LKM-H353 | 1.8 | 30.3 |
- ※ コネクタは、すべて「SM型」となります。
赤外（IR）
| 発光色 | 型式 | 質量（kg） | 消費電力（W） |
|---|---|---|---|
| （IR）赤外 （850nm） | IRKM-H85 | 0.2 | 5.0 |
| IRKM-H124 | 0.3 | 6.7 | |
| IRKM-H154 | 0.4 | 10.0 | |
| IRKM-H223 | 0.8 | 16.8 | |
| IRKM-H273 | 1.3 | 20.2 | |
| IRKM-H353 | 1.8 | 25.2 |
- ※ コネクタは、すべて「SM型」となります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
141,668円127,501円 ( 140,251円 ) | 14日目 |
169,446円152,501円 ( 167,751円 ) | 14日目 |
208,335円187,501円 ( 206,251円 ) | 14日目 |
418,519円 ( 460,371円 ) | 19日目 |
497,224円447,501円 ( 492,251円 ) | 19日目 |
141,668円127,501円 ( 140,251円 ) | 14日目 |
169,446円152,501円 ( 167,751円 ) | 14日目 |
208,335円187,501円 ( 206,251円 ) | 14日目 |
418,519円376,667円 ( 414,334円 ) | 19日目 |
497,224円447,501円 ( 492,251円 ) | 19日目 |
81,482円74,963円 ( 82,459円 ) | 14日目 |
141,668円127,501円 ( 140,251円 ) | 14日目 |
169,446円152,501円 ( 167,751円 ) | 14日目 |
208,335円187,501円 ( 206,251円 ) | 14日目 |
418,519円 ( 460,371円 ) | 19日目 |
497,224円447,501円 ( 492,251円 ) | 19日目 |
635,186円571,667円 ( 628,834円 ) | 19日目 |
詳細情報
基本情報
パワーLEDを使用している間接ドーム照明。
【特長】
・曲面上や凸凹面のある被写体の撮像などに効果を発揮します。
・様々な方向からのやわらかい間接光。
・ドーム径の大きさにあわせて6タイプ。
・発光色は標準6色。
・KM-HシリーズにはパワーLEDを採用。
【用途】
・曲面状製品の不良検出。
・金属製品などの表面検査。
・凸凹面などの不定形ワーク上の印字検査など。
ご注意
- カタログの発光色 赤を表す文字を訂正いたします。
正)赤→R
誤)赤→L
