間接照射照明 無影フラットリング型 FRシリーズ
- 通常単価(税別)
- 180,955円～420,680円
- 税込単価
- 199,051円～462,748円
影が出にくい拡散均一照射型の無影照明です。【特長】・導光拡散リングの横サイドからLED光を投入。・発光...
詳細を確認- カタログの発光色 赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
間接照射照明 無影フラットリング型 FRシリーズの仕様

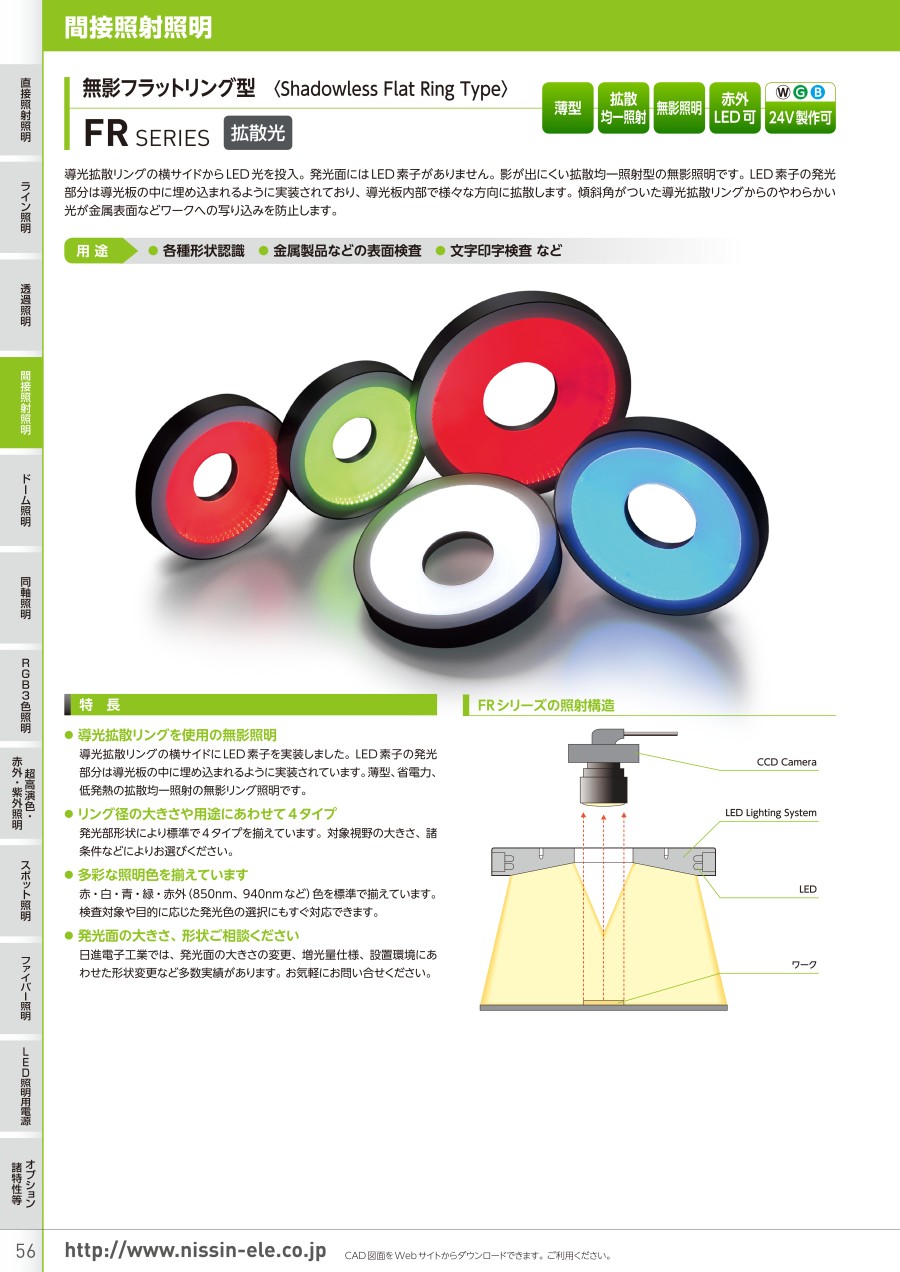

間接照射照明 無影フラットリング型 FRシリーズの外観
FRシリーズの照射構造
- 導光拡散リングを使用の無影照明。
導光拡散リングの横サイドにLED素子を実装。LED素子の発光部分は導光板の中に埋め込まれるように実装されている。薄型、省電力、低発熱の拡散均一照射の無影リング照明。 - リング径の大きさや用途にあわせて4タイプ。
発光部形状により標準で4タイプを揃えている。対象視野の大きさ、諸条件などにより選択。 - 多彩な照明色を揃えている。
赤、白、青、緑、赤外（850nm、940nm）色を標準で揃えている。検査対象や目的に応じた発光色の選択にもすぐ対応可能。
FR-100-2の寸法図
FR-130-2の寸法図
FR-150-2の寸法図
FR-200-2の寸法図
白（W）／緑（G）／青（B）
| 発光色 | 型式 | 発光部外径 | 照射角（°） | LED数（個） | 消費電力（W） |
|---|---|---|---|---|---|
| （W）白色 （G）緑色 （B）青色 | □FR-100-2 | 80φ | 19 | 144 | 11.6 |
| □FR-130-2 | 100φ | 19 | 180 | 14.4 | |
| □FR-150-2 | 118φ | 15 | 204 | 16.4 | |
| □FR-200-2 | 187φ | 9 | 300 | 24.0 |
- ※ コネクタは、すべて「SM型」となります。
赤（R）／赤外（IR）
| 発光色 | 型式 | 発光部外径 | 照射角（°） | LED数（個） | 消費電力（W） |
|---|---|---|---|---|---|
| （R）赤色 （IR）赤外 （850 or 940nm） | □FR-100-2 | 80φ | 19 | 144 | 5.8 |
| □FR-130-2 | 100φ | 19 | 180 | 7.2 | |
| □FR-150-2 | 118φ | 15 | 204 | 8.2 | |
| □FR-200-2 | 187φ | 9 | 300 | 12.0 |
- ※ コネクタは、すべて「SM型」となります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
180,955円 ( 199,051円 ) | 19日目 |
211,777円 ( 232,955円 ) | 19日目 |
279,431円 ( 307,374円 ) | 19日目 |
420,680円 ( 462,748円 ) | 19日目 |
180,955円 ( 199,051円 ) | 19日目 |
211,777円 ( 232,955円 ) | 19日目 |
279,431円 ( 307,374円 ) | 19日目 |
420,680円 ( 462,748円 ) | 19日目 |
180,955円 ( 199,051円 ) | 19日目 |
180,955円 ( 199,051円 ) | 19日目 |
211,777円 ( 232,955円 ) | 19日目 |
211,777円 ( 232,955円 ) | 19日目 |
279,431円 ( 307,374円 ) | 19日目 |
279,431円 ( 307,374円 ) | 19日目 |
420,680円 ( 462,748円 ) | 19日目 |
420,680円 ( 462,748円 ) | 19日目 |
180,955円 ( 199,051円 ) | 19日目 |
211,777円 ( 232,955円 ) | 19日目 |
279,431円 ( 307,374円 ) | 19日目 |
420,680円 ( 462,748円 ) | 19日目 |
180,955円 ( 199,051円 ) | 19日目 |
211,777円 ( 232,955円 ) | 19日目 |
279,431円 ( 307,374円 ) | 19日目 |
420,680円 ( 462,748円 ) | 19日目 |
詳細情報
基本情報
影が出にくい拡散均一照射型の無影照明です。
【特長】
・導光拡散リングの横サイドからLED光を投入。
・発光面にはLED素子がありません。
・導光板内部で様々な方向に拡散します。
・傾斜角がついた導光拡散リングからのやわらかい光が金属表面などワークへの写り込みを防止します。
・リング径の大きさや用途にあわせて4タイプ。
・多彩な照明色を揃えています。
【用途】
・各種形状認識、金属製品などの表面検査、文字印字検査など。
ご注意
- カタログの発光色 赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L
