日進電子工業

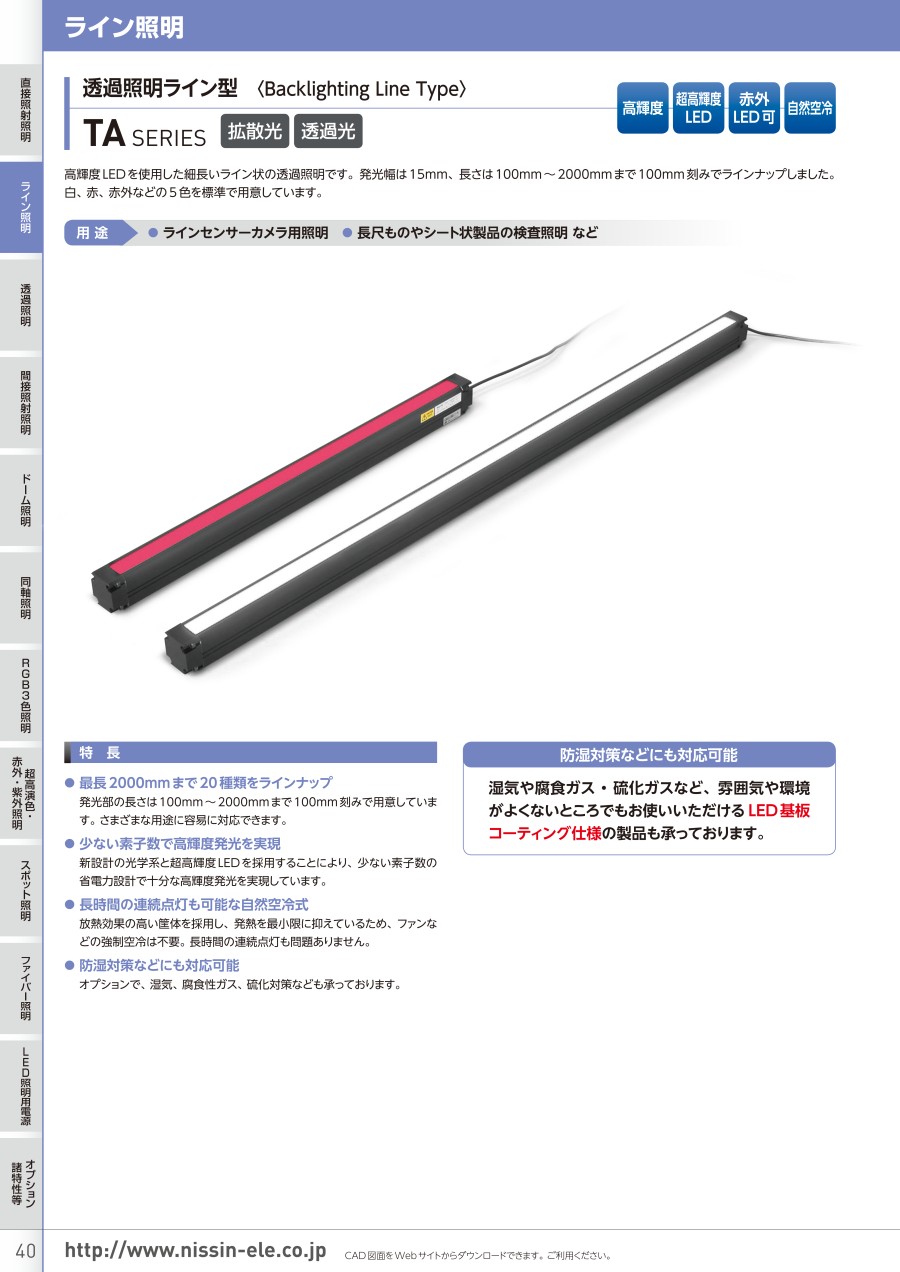

透過照明ライン型 TAシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 173,047円～323,704円特別価格

税込単価: 190,352円～356,074円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日進電子工業

通常出荷日：4 日目～

高輝度LEDを使用した細長いライン状の透過照明です。【特長】・発光幅は15mm...

本体種類
ライン形
照射方向
垂直投光
光源
自光式
照射光種類
直射光
幅 W（範囲） (mm)
25.1～40
幅 W (mm)
27
高さ H（範囲） (mm)
30.1～40
高さ H（伸縮タイプはMAX値） (mm)
31.5

未確定：候補が28型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

透過照明透過照明ライン型 TAシリーズの仕様

透過照明透過照明ライン型 TAシリーズの外観

最長2000mmまで20種類をラインナップ。
様々な用途に容易に対応可能。
少ない素子数で高輝度発光を実現。
新設計の光学系と超高輝度LEDを採用することにより、少ない素子数の省電力設計で十分な高輝度発光を実現。
長時間の連続点灯も可能な自然空冷式。
放熱効果の高い筐体を採用し、発熱を最小限に抑えているため、ファンなどの強制空冷は不要。長時間の連続点灯も問題ない。

寸法図

白（W）

発光色	型式	コネクタ	発光面サイズ（mm）	ケース寸法 A	発光長 B	消費電力（W）
（W）白色	WTA-L100S	SM	100×15	132	102	7.2
	WTA-L200S	SM	200×15	232	202	14.4
	WTA-L300S	SM	300×15	332	302	21.6
	WTA-L400S	SM	400×15	432	402	28.8
	WTA-L500S	SM	500×15	532	502	36.0
	WTA-L600S	SM	600×15	632	602	43.2
	WTA-L700S	SM	700×15	732	702	50.4
	WTA-L800S	EL	800×15	832	802	57.6
	WTA-L900S	EL	900×15	932	902	64.8
	WTA-L1000S	EL	1,000×15	1,032	1,002	72.0
	WTA-L1100S	EL	1,100×15	1,132	1,102	79.2
	WTA-L1200S	EL	1,200×15	1,232	1,202	86.4
	WTA-L1300S	EL	1,300×15	1,332	1,302	93.6
	WTA-L1400S	EL	1,400×15	1,432	1,402	84.7
	WTA-L1500S	EL	1,500×15	1,532	1,502	90.7
	WTA-L1600S	EL	1,600×15	1,632	1,602	80.6
	WTA-L1700S	EL	1,700×15	1,732	1,702	85.1
	WTA-L1800S	EL	1,800×15	1,832	1,802	90.7
	WTA-L1900S	EL	1,900×15	1,932	1,902	82.1
	WTA-L2000S	EL	2,000×15	2,032	2,002	86.4

赤（R）／赤外（IR）

発光色	型式	コネクタ	発光面サイズ（mm）	ケース寸法 A	発光長 B	消費電力（W）
（R）赤色（IR）赤外（850 nm）	□TA-L100S	SM	100×15	132	102	3.6
	□TA-L200S	SM	200×15	232	202	7.2
	□TA-L300S	SM	300×15	332	302	10.8
	□TA-L400S	SM	400×15	432	402	14.4
	□TA-L500S	SM	500×15	532	502	18.0
	□TA-L600S	SM	600×15	632	602	21.6
	□TA-L700S	SM	700×15	732	702	25.2
	□TA-L800S	SM	800×15	832	802	28.8
	□TA-L900S	SM	900×15	932	902	32.4
	□TA-L1000S	SM	1,000×15	1,032	1,002	36.0
	□TA-L1100S	SM	1,100×15	1,132	1,102	39.6
	□TA-L1200S	SM	1,200×15	1,232	1,202	43.2
	□TA-L1300S	SM	1,300×15	1,332	1,302	46.8
	□TA-L1400S	SM	1,400×15	1,432	1,402	50.4
	□TA-L1500S	EL	1,500×15	1,532	1,502	54.0
	□TA-L1600S	EL	1,600×15	1,632	1,602	57.6
	□TA-L1700S	EL	1,700×15	1,732	1,702	61.2
	□TA-L1800S	EL	1,800×15	1,832	1,802	64.8
	□TA-L1900S	EL	1,900×15	1,932	1,902	68.4
	□TA-L2000S	EL	2,000×15	2,032	2,002	72.0

型番リスト

表示件数

型番

光種類

発光色

長さ L（範囲）

(mm)

長さ L

(mm)

消費電力（範囲）

(W)

消費電力

(W)

波長

(nm)

発光部サイズ

(mm)

最小発注数量

赤外線	-	100.1～150	132	3.1～4	3.6	850	L100×W15	1個
赤外線	-	200.1～250	232	8.1～10	7.2	850	L200×W15	1個
赤外線	-	250.1～400	332	10.1～20	10.8	850	L300×W15	1個
赤外線	-	400.1～600	432	10.1～20	14.4	850	L400×W15	1個
赤外線	-	400.1～600	532	10.1～20	18	850	L500×W15	1個
赤外線	-	600.1～1000	632	20.1～30	21.6	850	L600×W15	1個
赤外線	-	600.1～1000	732	20.1～30	25.2	850	L700×W15	1個
赤外線	-	600.1～1000	832	20.1～30	28.8	850	L800×W15	1個
赤外線	-	600.1～1000	932	30.1～40	32.4	850	L900×W15	1個
可視光	レッド	1000.1～1500	1032	30.1～40	36	-	L1000×W15	1個
可視光	レッド	100.1～150	132	3.1～4	3.6	-	L100×W15	1個
可視光	レッド	200.1～250	232	8.1～10	7.2	-	L200×W15	1個
可視光	レッド	250.1～400	332	10.1～20	10.8	-	L300×W15	1個
可視光	レッド	400.1～600	432	10.1～20	14.4	-	L400×W15	1個
可視光	レッド	400.1～600	532	10.1～20	18	-	L500×W15	1個
可視光	レッド	600.1～1000	632	20.1～30	21.6	-	L600×W15	1個
可視光	レッド	600.1～1000	732	20.1～30	25.2	-	L700×W15	1個
可視光	レッド	600.1～1000	832	20.1～30	28.8	-	L800×W15	1個
可視光	レッド	600.1～1000	932	30.1～40	32.4	-	L900×W15	1個
可視光	ホワイト	100.1～150	132	6.1～8	7.2	-	L100×W15	1個
可視光	ホワイト	200.1～250	232	10.1～20	14.4	-	L200×W15	1個
可視光	ホワイト	250.1～400	332	20.1～30	21.6	-	L300×W15	1個
可視光	ホワイト	400.1～600	432	20.1～30	28.8	-	L400×W15	1個
可視光	ホワイト	400.1～600	532	30.1～40	36	-	L500×W15	1個
可視光	ホワイト	600.1～1000	632	40.1～50	43.2	-	L600×W15	1個
可視光	ホワイト	600.1～1000	732	50.1～80	50.4	-	L700×W15	1個
可視光	ホワイト	600.1～1000	832	50.1～80	57.6	-	L800×W15	1個
可視光	ホワイト	600.1～1000	932	50.1～80	64.8	-	L900×W15	1個

通常単価(税別) (税込単価)	通常出荷日

173,047円155,742円 ( 171,316円 )	19日目
189,406円170,465円 ( 187,512円 )	19日目
207,358円186,622円 ( 205,284円 )	19日目
225,207円202,686円 ( 222,955円 )	19日目
243,064円218,757円 ( 240,633円 )	19日目
265,463円238,916円 ( 262,808円 )	19日目
287,887円259,098円 ( 285,008円 )	19日目
305,752円275,176円 ( 302,694円 )	19日目
323,704円291,333円 ( 320,466円 )	19日目
185,186円166,667円 ( 183,334円 )	19日目
173,047円155,742円 ( 171,316円 )	19日目
189,406円170,465円 ( 187,512円 )	19日目
207,358円186,622円 ( 205,284円 )	19日目
225,207円202,686円 ( 222,955円 )	19日目
243,064円218,757円 ( 240,633円 )	19日目
265,463円238,916円 ( 262,808円 )	19日目
287,887円259,098円 ( 285,008円 )	19日目
305,752円275,176円 ( 302,694円 )	19日目
323,704円291,333円 ( 320,466円 )	19日目
173,047円155,742円 ( 171,316円 )	19日目
189,406円170,465円 ( 187,512円 )	19日目
207,358円186,622円 ( 205,284円 )	19日目
225,207円202,686円 ( 222,955円 )	19日目
260,079円234,071円 ( 257,478円 )	19日目
265,463円238,916円 ( 262,808円 )	19日目
287,887円259,098円 ( 285,008円 )	19日目
305,752円275,176円 ( 302,694円 )	19日目
323,704円291,333円 ( 320,466円 )	19日目

詳細情報

基本情報

基本情報

高輝度LEDを使用した細長いライン状の透過照明です。
【特長】
・発光幅は15mm、長さは100mm〜2000mmまで100mm刻みでラインナップしました。
・白・赤・赤外の3色を標準でご用意しています。
・最長2000mmまで20種類をラインナップ。
・少ない素子数で高輝度発光を実現。
・長時間の連続点灯も可能な自然空冷式。
・防湿対策などにも対応可能。
【用途】
・ラインセンサーカメラ用照明。
・長尺ものやシート状製品の検査照明など。

カタログ

カタログ (見開き版)

商品担当おすすめ

日進電子工業
直接照射照明直接照射バー型 DLシリーズ
バータイプ高密度照明です。発行面700mm長まで取扱い多数ございます。
日進電子工業
直接照射照明リング型 DRシリーズ
直射光でダイレクトに均一照射します。発光色多数ございます。照射角対応可能です。
日進電子工業
透過照明薄型面発光透過型 TU／TTシリーズ
チップ型LEDを実装した、厚み8mmからの面発光型照明です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
