透過照明大型面発光透過型 TYシリーズ・THシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 152,134円～291,669円特別価格

税込単価: 167,347円～320,836円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日進電子工業

通常出荷日：14 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日進電子工業

通常出荷日：14 日目～

大型照明ながら高均一性・低価格を実現した透過型照明です。高輝度パワーLEDと特...

本体種類
バックライト形
照射方向
垂直投光
光源
自光式
照射光種類
面発光
高さ H（範囲） (mm)
40.1～70

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

透過照明大型面発光透過型 TY／THシリーズの仕様

透過照明大型面発光透過型 TY／THシリーズの外観

TYシリーズ

大型、均一面発光照明を実現。
高輝度パワーLEDを使用した特殊光学設計により充分な輝度と均一性を持つ省電力な透過照明を実現。
高い発光面均一性。
±5%以内の高均一性となっている（周辺30mm部分を除く）。透過照明としてお使いいただくのに十分な輝度を確保。
使用基板は100mm角。
100mmの倍数の発光面寸法で製作が可能。長方形の発光面形状の照明も承っている。

THシリーズ

LED実装密度はTYシリーズの4倍。
高輝度発光でも省電力を実現。
高密度実装で輝度3倍。
実装密度を高めることで均一面発光照明を実現。
高輝度均一面発光照明。
最大600mm角を標準でラインナップ。特注サイズは50mm角刻みで製作可能。

TYシリーズ内部構造

輝度分布特性
照明型式：WTY-C3030

※ 分布図は相対的な輝度を表します。

TY-C1010／TH-C1010の寸法図

TY-C2020／TH-C2020の寸法図

TY-C2030／TH-C2030の寸法図

TY-C3030N／TH-C3030の寸法図

TY-C3040／TH-C3040の寸法図

TY-C4040N／TH-C4040の寸法図

TY-C5050N／TH-C5050の寸法図

TY-C6060N／TH-C6060の寸法図

TYシリーズ標準タイプ：白（W）／赤（R）／赤外（IR）

発光色	型式	コネクタ	質量（kg）	消費電力（W）
発光色	型式	コネクタ	質量（kg）	白	赤	赤外
（W）白色（R）赤色（IR）赤外（850nm）	□TY-C1010	SM	0.5	6	4	3.4
	□TY-C2020	SM	1.4	24	16	13.5
	□TY-C2030	SM	1.8	35.5	24.5	20.5
	□TY-C3030N	メタル	2.1	53.5	36.5	30.5
	□TY-C3040	メタル	2.8	71	48.5	40.5
	□TY-C4040N	メタル	3.4	95	65	54
	□TY-C5050N	メタル	5.0	148	101	84
	□TY-C6060N	メタル	6.8	213	146	121

※ 上記以外の寸法も製作を承ります。
※ 1mの照明コードが付属します。

THシリーズ高輝度タイプ：白（W）／赤（R）／赤外（IR）

発光色	型式	コネクタ	質量（kg）	消費電力（W）
発光色	型式	コネクタ	質量（kg）	白	赤	赤外
（W）白色（R）赤色（IR）赤外（850nm）	□TH-C1010	SM	0.5	24	16	13.5
	□TH-C2020	SM	1.4	96	65	54
	□TH-C2030	白：メタル／赤・赤外：EL	1.8	144	97	81
	□TH-C3030	メタル	2.1	216	146	122
	□TH-C3040	メタル	2.8	288	194	162
	□TH-C4040	メタル（白2個）	3.4	378	260	216
	□TH-C5050	メタル（2個）	5.0	600	403	336
	□TH-C6060	メタル（2個）	6.8	設定なし	581	484

※ 上記以外の寸法も製作を承ります。
※ 1mの照明コードが付属します。

型番リスト

表示件数

型番

光種類

発光色

幅 W（範囲）

(mm)

幅 W

(mm)

長さ L（範囲）

(mm)

長さ L

(mm)

消費電力（範囲）

(W)

消費電力

(W)

高さ H（伸縮タイプはMAX値）

(mm)

種類

発光部サイズ

(mm)

最小発注数量

赤外線	-	100.1～150	130	150.1～200	160	10.1～20	13.5	45	高輝度タイプ	L100×W100	1個
赤外線	-	200.1～250	230	250.1～400	260	50.1～80	54	45	高輝度タイプ	L200×W200	1個
赤外線	-	100.1～150	130	150.1～200	160	3.1～4	3.4	45	標準タイプ	L100×W100	1個
赤外線	-	200.1～250	230	250.1～400	260	10.1～20	13.5	45	標準タイプ	L200×W200	1個
可視光	レッド	100.1～150	130	150.1～200	160	3.1～4	4	45	標準タイプ	L100×W100	1個
可視光	レッド	200.1～250	230	250.1～400	260	10.1～20	16	45	標準タイプ	L200×W200	1個
可視光	レッド	100.1～150	130	150.1～200	160	10.1～20	16	45	高輝度タイプ	L100×W100	1個
可視光	レッド	200.1～250	230	250.1～400	260	50.1～80	65	45	高輝度タイプ	L200×W200	1個
可視光	ホワイト	100.1～150	130	150.1～200	160	20.1～30	24	45	高輝度タイプ	L100×W100	1個
可視光	ホワイト	200.1～250	230	250.1～400	260	80.1～100	96	45	高輝度タイプ	L200×W200	1個
可視光	ホワイト	100.1～150	130	150.1～200	160	5.1～6	6	45	標準タイプ	L100×W100	1個
可視光	ホワイト	200.1～250	230	250.1～400	260	20.1～30	24	45	標準タイプ	L200×W200	1個

通常単価(税別) (税込単価)	通常出荷日

229,631円206,667円 ( 227,334円 )	10日目
291,669円262,502円 ( 288,752円 )	14日目
152,134円136,920円 ( 150,612円 )	19日目
204,800円184,320円 ( 202,752円 )	19日目
152,134円136,920円 ( 150,612円 )	9日目
204,800円184,320円 ( 202,752円 )	19日目
229,631円206,667円 ( 227,334円 )	19日目
291,669円262,502円 ( 288,752円 )	10日目
229,631円206,667円 ( 227,334円 )	10日目
291,669円262,502円 ( 288,752円 )	14日目
152,134円136,920円 ( 150,612円 )	19日目
204,800円184,320円 ( 202,752円 )	19日目

詳細情報

基本情報

基本情報

大型照明ながら高均一性・低価格を実現した透過型照明です。
高輝度パワーLEDと特殊光学設計の組合せにより高いクオリティと均一な面発光照射を実現しました。
発光面が大きくなっても使用素子数を抑えることができるので消費電力が小さい省電力設計となっています。
・使用基板は100mm角。
【用途】
・各種形状認識、寸法測定、異物検査、液面レベルチェック、ピンホール検査、シート材検査など。

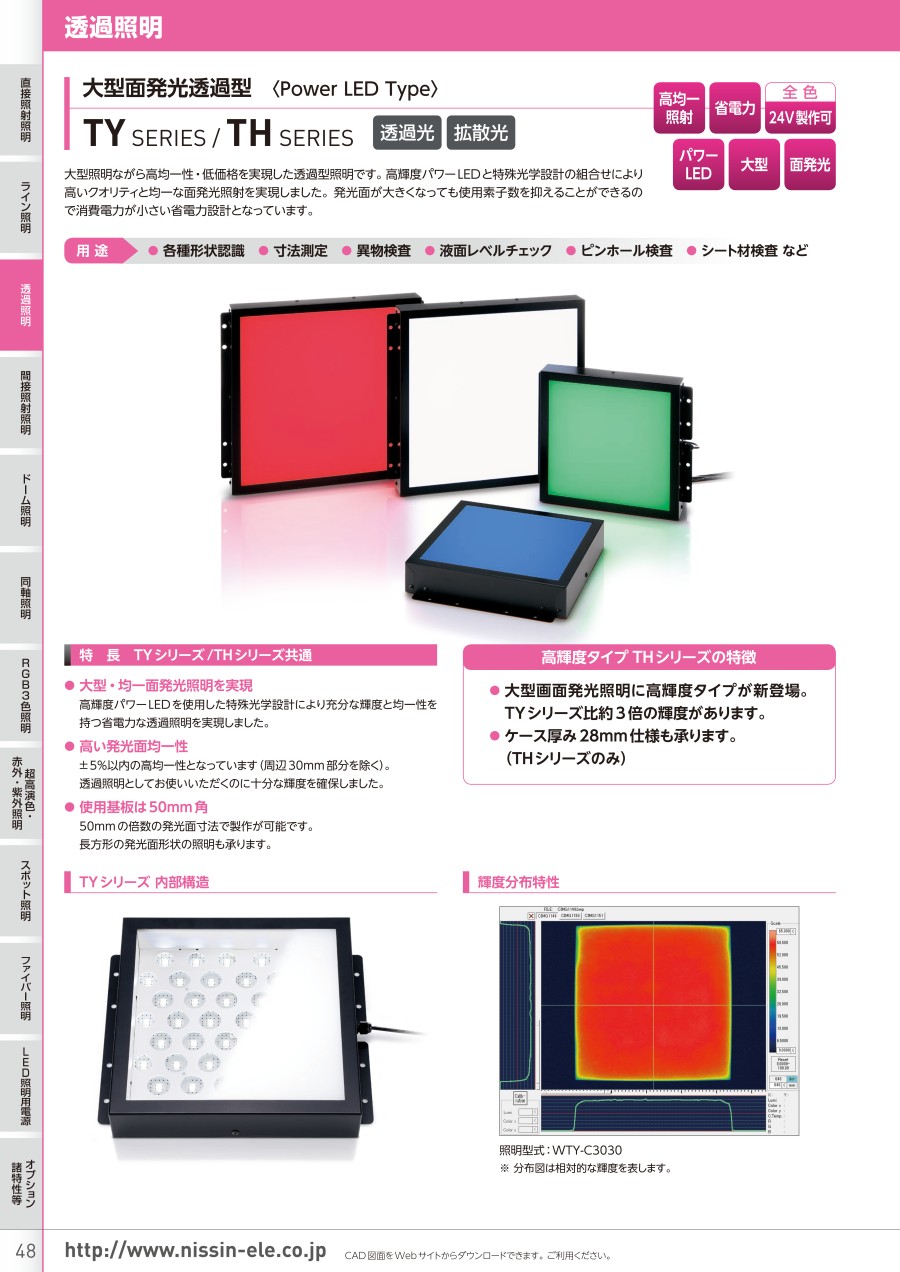

カタログ

カタログ (見開き版)

商品担当おすすめ

日進電子工業
透過照明薄型面発光透過型 TU／TTシリーズ
チップ型LEDを実装した、厚み8mmからの面発光型照明です。
日進電子工業
透過照明直下式透過照明スクエア型 TDシリーズ
高輝度照明です。25mm角から300×500mmまで種類多数ございます。
日進電子工業
直接照射照明直接照射スクエア型 DLシリーズ
発光面25mm角～最大30mmまで取扱い多数ございます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
