日進電子工業

透過照明直下式バー型 TDシリーズ

カタログ |

通常単価(税別): 53,906円～387,501円

税込単価: 59,297円～426,251円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日進電子工業

通常出荷日：4 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日進電子工業

通常出荷日：14 日目～

発光面の真下に砲弾型LED素子を実装したバー型の透過照明です。【特長】・素子間...

本体種類
バー形
照射方向
垂直投光
光源
自光式
照射光種類
直射光

ご注意

カタログの発光色赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L

未確定：候補が159型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

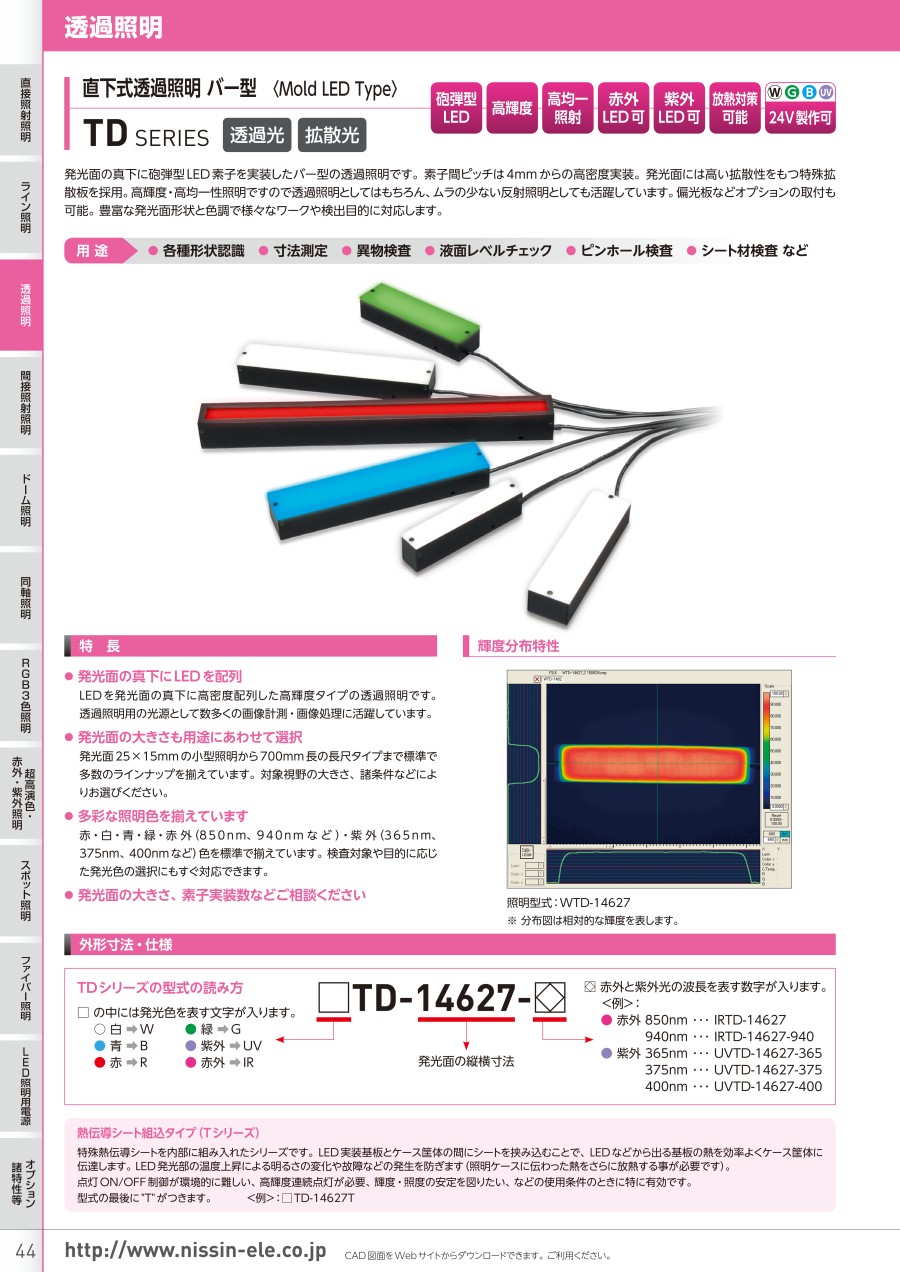

透過照明直下式透過照明バー型 TDシリーズの仕様

透過照明直下式透過照明バー型 TDシリーズの外観

輝度分布特性
照明型式：WTD-14627

※ 分布図は相対的な輝度を表します。

発光面の真下にLEDを配列。
透過照明用の光源として数多くの画像計測、画像処理に活躍。
発光面の大きさも用途にあわせて選択。
発光面25×15mmの小型照明から700mm長の長尺タイプまで標準で多数のラインナップを揃えている。対象視野の大きさ、諸条件などにより選択可能。
多彩な照明色を揃えている。
赤、白、青、緑、赤外（850nm、940nm）、紫外（365nm、375nm、400nm）色を標準で揃えている。検査対象や目的に応じた発光色の選択にもすぐ対応可能。

バー型イメージ

透過照明直下式透過照明バー型 TDシリーズの寸法図1

透過照明直下式透過照明バー型 TDシリーズの寸法図2

透過照明直下式透過照明バー型 TDシリーズの寸法図3

透過照明直下式透過照明バー型 TDシリーズの寸法図4

直下式透過照明バー型：赤（R）／赤外（IR）／白（W）／緑（G）／青（B）／紫外（UV）

発光色	型式	図	コネクタ	A （mm）	B （mm）	C （mm）	D （mm）	E （mm）	F （mm）	発光面（mm）	LED （個数×列）	消費電力（W）
（W）白色（G）緑色（B）青色（UV）紫外（365 or 375 or 400nm）	□TD-2515	1	SM	35	30	17	15	22	15	25×15	5×3	1.2
	□TD-4015	1	SM	50	40	17	15	22	20	40×15	9×3	2.2
	□TD-5015	1	SM	60	50	17	15	22	30	50×15	12×3	2.9
	□TD-6015	1	SM	70	60	17	15	22	30	60×15	15×3	3.6
	□TD-8415	1	SM	94	84	17	15	24	40	84×15	20×3	4.8
	□TD-10015	1	SM	110	100	17	15	24	50	100×15	24×3	5.8
	□TD-13215	1	SM	142	132	17	15	24	80	132×15	32×3	7.7
	□TD-20015	1	SM	210	200	17	15	22	120	200×15	49×3	11.8
	□TD-26015	3	SM	270	260	25	15	25	60	260×15	64×3	15.4
	□TD-30015	3	SM	312	302	25	15	25	60	300×15	74×3	17.8
	□TD-35015	2	SM	362	352	25	15	25	70	350×15	86×3	20.7
（R）赤色（IR）赤外（850 or 940nm）	□TD-2515	1	SM	35	30	17	15	22	15	25×15	5×3	0.7
	□TD-4015	1	SM	50	40	17	15	22	20	40×15	9×3	1.2
	□TD-5015	1	SM	60	50	17	15	22	30	50×15	12×3	1.5
	□TD-6015	1	SM	70	60	17	15	22	30	60×15	15×3	1.9
	□TD-8415	1	SM	94	84	17	15	24	40	84×15	20×3	2.4
	□TD-10015	1	SM	110	100	17	15	24	50	100×15	24×3	2.9
	□TD-13215	1	SM	142	132	17	15	24	80	132×15	32×3	3.9
	□TD-20015	1	SM	210	200	17	15	20	120	200×15	50×3	6.0
	□TD-26015	3	SM	270	260	25	15	25	60	260×15	64×3	7.7
	□TD-30015	3	SM	312	302	25	15	25	60	300×15	74×3	8.9
	□TD-35015	2	SM	362	352	25	15	25	70	350×15	86×3	10.4
	□TD-40015	2	SM	412	402	25	15	25	4-M3（P=100）	400×15	100×3	12.0

※ 上記以外の型番についてはカタログをご参照ください。

型番リスト

表示件数

型番

光種類

発光色

幅 W（範囲）

(mm)

幅 W

(mm)

長さ L（範囲）

(mm)

長さ L

(mm)

消費電力（範囲）

(W)

消費電力

(W)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

波長

(nm)

発光部サイズ

(mm)

最小発注数量

可視光	ブルー	10～25	17	100.1～150	110	5.1～6	5.8	20.1～30	24	-	L100×W15	1個
可視光	ブルー	25.1～40	29	100.1～150	110	6.1～8	7.7	20.1～30	22	-	L100×W27	1個
可視光	ブルー	40.1～60	60	100.1～150	110	10.1～20	14.4	20.1～30	27	-	L100×W50	1個
可視光	ブルー	10～25	17	100.1～150	142	6.1～8	7.7	20.1～30	24	-	L132×W15	1個
可視光	ブルー	25.1～40	29	150.1～200	158	10.1～20	11.3	20.1～30	22	-	L146×W27	1個
可視光	ブルー	40.1～60	60	150.1～200	160	20.1～30	21.6	20.1～30	27	-	L150×W50	1個
可視光	ブルー	10～25	17	200.1～250	210	10.1～20	11.8	20.1～30	22	-	L200×W15	1個
可視光	ブルー	25.1～40	29	200.1～250	210	10.1～20	16.8	20.1～30	22	-	L200×W27	1個
可視光	ブルー	40.1～60	60	200.1～250	210	20.1～30	28.8	20.1～30	27	-	L200×W50	1個
可視光	ブルー	10～25	17	30.1～50	35	1.1～2	1.2	20.1～30	22	-	L25×W15	1個
可視光	ブルー	10～25	25	250.1～400	270	10.1～20	15.4	20.1～30	25	-	L260×W15	1個
可視光	ブルー	10～25	25	250.1～400	312	10.1～20	17.8	20.1～30	25	-	L300×W15	1個
可視光	ブルー	25.1～40	29	250.1～400	314	20.1～30	25.2	20.1～30	22	-	L300×W27	1個
可視光	ブルー	10～25	25	250.1～400	362	20.1～30	20.7	20.1～30	25	-	L350×W15	1個
可視光	ブルー	10～25	25	400.1～600	412	20.1～30	24	20.1～30	25	-	L400×W15	1個
可視光	ブルー	10～25	17	30.1～50	50	2.1～3	2.2	20.1～30	22	-	L40×W15	1個
可視光	ブルー	10～25	17	50.1～80	60	2.1～3	2.9	20.1～30	22	-	L50×W15	1個
可視光	ブルー	25.1～40	29	50.1～80	60	3.1～4	3.6	20.1～30	22	-	L50×W27	1個
可視光	ブルー	10～25	17	50.1～80	70	3.1～4	3.6	20.1～30	22	-	L60×W15	1個
可視光	ブルー	25.1～40	29	80.1～100	86	5.1～6	5.8	20.1～30	22	-	L72×W27	1個
可視光	ブルー	10～25	17	80.1～100	94	4.1～5	4.8	20.1～30	24	-	L84×W15	1個
可視光	グリーン	10～25	17	100.1～150	110	5.1～6	5.8	20.1～30	24	-	L100×W15	1個
可視光	グリーン	25.1～40	29	100.1～150	110	6.1～8	7.7	20.1～30	22	-	L100×W27	1個
可視光	グリーン	40.1～60	60	100.1～150	110	10.1～20	14.4	20.1～30	27	-	L100×W50	1個
可視光	グリーン	10～25	17	100.1～150	142	6.1～8	7.7	20.1～30	24	-	L132×W15	1個
可視光	グリーン	25.1～40	29	150.1～200	158	10.1～20	11.3	20.1～30	22	-	L146×W27	1個
可視光	グリーン	40.1～60	60	150.1～200	160	20.1～30	21.6	20.1～30	27	-	L150×W50	1個
可視光	グリーン	10～25	17	200.1～250	210	10.1～20	11.8	20.1～30	22	-	L200×W15	1個
可視光	グリーン	25.1～40	29	200.1～250	210	10.1～20	16.8	20.1～30	22	-	L200×W27	1個
可視光	グリーン	40.1～60	60	200.1～250	210	20.1～30	28.8	20.1～30	27	-	L200×W50	1個
可視光	グリーン	10～25	17	30.1～50	35	1.1～2	1.2	20.1～30	22	-	L25×W15	1個
可視光	グリーン	10～25	25	250.1～400	270	10.1～20	15.4	20.1～30	25	-	L260×W15	1個
可視光	グリーン	10～25	25	250.1～400	312	10.1～20	17.8	20.1～30	25	-	L300×W15	1個
可視光	グリーン	25.1～40	29	250.1～400	314	20.1～30	25.2	20.1～30	22	-	L300×W27	1個
可視光	グリーン	10～25	25	250.1～400	362	20.1～30	20.7	20.1～30	25	-	L350×W15	1個
可視光	グリーン	10～25	25	400.1～600	412	20.1～30	24	20.1～30	25	-	L400×W15	1個
可視光	グリーン	10～25	17	30.1～50	50	2.1～3	2.2	20.1～30	22	-	L40×W15	1個
可視光	グリーン	10～25	17	50.1～80	60	2.1～3	2.9	20.1～30	22	-	L50×W15	1個
可視光	グリーン	25.1～40	29	50.1～80	60	3.1～4	3.6	20.1～30	22	-	L50×W27	1個
可視光	グリーン	10～25	17	50.1～80	70	3.1～4	3.6	20.1～30	22	-	L60×W15	1個
可視光	グリーン	25.1～40	29	80.1～100	86	5.1～6	5.8	20.1～30	22	-	L72×W27	1個
可視光	グリーン	10～25	17	80.1～100	94	4.1～5	4.8	20.1～30	24	-	L84×W15	1個
赤外線	-	10～25	17	100.1～150	110	2.1～3	2.9	20.1～30	24	850	L100×W15	1個
赤外線	-	10～25	17	100.1～150	110	2.1～3	2.9	20.1～30	24	940	L100×W15	1個
赤外線	-	25.1～40	29	100.1～150	110	5.1～6	5.8	20.1～30	22	850	L100×W27	1個
赤外線	-	25.1～40	29	100.1～150	110	5.1～6	5.8	20.1～30	22	940	L100×W27	1個
赤外線	-	40.1～60	60	100.1～150	110	6.1～8	7.2	20.1～30	27	850	L100×W50	1個
赤外線	-	40.1～60	60	100.1～150	110	6.1～8	7.2	20.1～30	27	940	L100×W50	1個
赤外線	-	10～25	17	100.1～150	142	3.1～4	3.9	20.1～30	24	850	L132×W15	1個
赤外線	-	10～25	17	100.1～150	142	3.1～4	3.9	20.1～30	24	940	L132×W15	1個
赤外線	-	25.1～40	29	150.1～200	158	8.1～10	8.7	20.1～30	22	850	L146×W27	1個
赤外線	-	25.1～40	29	150.1～200	158	8.1～10	8.7	20.1～30	22	940	L146×W27	1個
赤外線	-	40.1～60	60	150.1～200	160	10.1～20	10.8	20.1～30	27	850	L150×W50	1個
赤外線	-	40.1～60	60	150.1～200	160	10.1～20	10.8	20.1～30	27	940	L150×W50	1個
赤外線	-	10～25	17	200.1～250	210	5.1～6	6	15.1～20	20	850	L200×W15	1個
赤外線	-	10～25	17	200.1～250	210	5.1～6	6	15.1～20	20	940	L200×W15	1個
赤外線	-	25.1～40	29	200.1～250	210	8.1～10	8.4	20.1～30	22	850	L200×W27	1個
赤外線	-	25.1～40	29	200.1～250	210	8.1～10	8.4	20.1～30	22	940	L200×W27	1個
赤外線	-	40.1～60	60	200.1～250	210	10.1～20	14.4	20.1～30	27	850	L200×W50	1個
赤外線	-	40.1～60	60	200.1～250	210	10.1～20	14.4	20.1～30	27	940	L200×W50	1個

通常単価(税別) (税込単価)	通常出荷日

90,476円 ( 99,524円 )	19日目
125,311円 ( 137,842円 )	19日目
169,157円 ( 186,073円 )	19日目
122,571円 ( 134,828円 )	19日目
166,435円 ( 183,079円 )	19日目
214,764円 ( 236,240円 )	19日目
155,710円 ( 171,281円 )	19日目
190,571円 ( 209,628円 )	19日目
271,202円 ( 298,322円 )	19日目
53,906円 ( 59,297円 )	19日目
189,735円 ( 208,709円 )	19日目
206,728円 ( 227,401円 )	19日目
244,346円 ( 268,781円 )	19日目
238,045円 ( 261,850円 )	19日目
263,076円 ( 289,384円 )	19日目
63,100円 ( 69,410円 )	19日目
68,457円 ( 75,303円 )	19日目
85,369円 ( 93,906円 )	19日目
74,030円 ( 81,433円 )	19日目
107,339円 ( 118,073円 )	19日目
87,736円 ( 96,510円 )	19日目
90,476円 ( 99,524円 )	19日目
125,311円 ( 137,842円 )	19日目
169,157円 ( 186,073円 )	19日目
122,571円 ( 134,828円 )	19日目
166,435円 ( 183,079円 )	19日目
214,764円 ( 236,240円 )	19日目
155,710円 ( 171,281円 )	19日目
190,571円 ( 209,628円 )	19日目
271,202円 ( 298,322円 )	19日目
53,906円 ( 59,297円 )	19日目
189,735円 ( 208,709円 )	19日目
206,728円 ( 227,401円 )	19日目
244,346円 ( 268,781円 )	19日目
238,045円 ( 261,850円 )	19日目
263,076円 ( 289,384円 )	19日目
63,100円 ( 69,410円 )	19日目
68,457円 ( 75,303円 )	19日目
85,369円 ( 93,906円 )	19日目
74,030円 ( 81,433円 )	19日目
107,339円 ( 118,073円 )	19日目
87,736円 ( 96,510円 )	19日目
90,476円 ( 99,524円 )	19日目
90,476円 ( 99,524円 )	19日目
125,311円 ( 137,842円 )	19日目
125,311円 ( 137,842円 )	19日目
169,157円 ( 186,073円 )	19日目
169,157円 ( 186,073円 )	19日目
122,571円 ( 134,828円 )	19日目
122,571円 ( 134,828円 )	19日目
166,435円 ( 183,079円 )	19日目
166,435円 ( 183,079円 )	19日目
214,764円 ( 236,240円 )	19日目
214,764円 ( 236,240円 )	19日目
155,710円 ( 171,281円 )	19日目
155,710円 ( 171,281円 )	19日目
190,571円 ( 209,628円 )	19日目
190,571円 ( 209,628円 )	19日目
271,202円 ( 298,322円 )	19日目
271,202円 ( 298,322円 )	19日目

基本情報

基本情報

発光面の真下に砲弾型LED素子を実装したバー型の透過照明です。
【特長】
・素子間ピッチは4mmからの高密度実装。
・発光面には高い拡散性をもつ特殊拡散板を採用。
・高輝度・高均一性照明ですので透過照明としてはもちろん、ムラの少ない反射照明としても活躍しています。
・偏光板などオプションの取付も可能。
・豊富な発光面形状と色調で様々なワークや検出目的に対応します。
・発光面の真下にLEDを配列。
・発光面の大きさも用途にあわせて選択。
【用途】
・各種形状認識、寸法測定、異物検査、液面レベルチェック、ピンホール検査、シート材検査など。

ご注意

カタログの発光色赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L

カタログ

カタログ (見開き版)

商品担当おすすめ

日進電子工業
直接照射照明直接照射バー型 DLシリーズ
バータイプ高密度照明です。発行面700mm長まで取扱い多数ございます。
日進電子工業
透過照明薄型面発光透過型 TU／TTシリーズ
チップ型LEDを実装した、厚み8mmからの面発光型照明です。
日進電子工業
透過照明直下式透過照明スクエア型 TDシリーズ
高輝度照明です。25mm角から300×500mmまで種類多数ございます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
