日進電子工業

直接照射照明角形斜光照射型 DL-Sシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 200,107円～720,997円特別価格

税込単価: 220,118円～793,097円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日進電子工業

通常出荷日：4 日目～

バー型照明を一体のベース上に四角に配置した照明です。【特長】・4つの照明は完全...

本体種類
同軸落射形
照射方向
斜光
光源
自光式
照射光種類
直射光

ご注意

カタログの発光色赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

直接照射照明角形斜光照射型 DL-Sシリーズの仕様

直接照射照明角形斜光照射型 DL-Sシリーズの外観

DL-Sシリーズの照射構造

多彩な照明色を揃えている。
赤、白、青、緑、赤外（850nm、940nm）、紫外（365nm、375nm、400nm）色を標準で揃えている。検査対象や目的に応じた発光色の選択にもすぐ対応可能。赤外光、紫外光は発光波長を選択可能。

DL-S2710の寸法図

DL-S5015の寸法図

DL-S7227の寸法図

DL-S14627の寸法図

白（W）／緑（G）／青（B）／紫外（UV）

発光色	型式	LED数（個）	消費電力（W）
（W）白色（G）緑色（B）青色（UV）紫外（365、375、400nm）	□DL-S2710	6ヶ×2列×4方向：48	3.9
	□DL-S5015	12ヶ×3列×4方向：144	11.6
	□DL-S7227	14ヶ×5列×4方向：280	23.2
	□DL-S14627	28ヶ×5列×4方向：560	45.2

※ コネクタは、すべて「SM型」となります。

赤（R）／赤外（IR）

発光色	型式	LED数（個）	消費電力（W）
（R）赤色（IR）赤外（850 or 940nm）	□DL-S2710	6ヶ×2列×4方向：48	2.0
	□DL-S5015	12ヶ×3列×4方向：144	5.8
	□DL-S7227	18ヶ×6列×4方向：432	17.3
	□DL-S14627	36ヶ×6列×4方向：864	34.6

※ コネクタは、すべて「SM型」となります。

型番リスト

表示件数

型番

光種類

発光色

幅 W（範囲）

(mm)

幅 W

(mm)

長さ L（範囲）

(mm)

長さ L

(mm)

消費電力（範囲）

(W)

消費電力

(W)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

波長

(nm)

最小発注数量

可視光	ブルー	60.1～80	70	50.1～80	70	3.1～4	3.9	15.1～20	20	-	1個
可視光	ブルー	100.1～150	108	100.1～150	108	10.1～20	11.6	20.1～30	26	-	1個
可視光	ブルー	150.1～200	162	150.1～200	162	20.1～30	23.2	30.1～40	34	-	1個
可視光	グリーン	60.1～80	70	50.1～80	70	3.1～4	3.9	15.1～20	20	-	1個
可視光	グリーン	100.1～150	108	100.1～150	108	10.1～20	11.6	20.1～30	26	-	1個
可視光	グリーン	150.1～200	162	150.1～200	162	20.1～30	23.2	30.1～40	34	-	1個
赤外線	-	60.1～80	70	50.1～80	70	1.1～2	2	15.1～20	20	850	1個
赤外線	-	60.1～80	70	50.1～80	70	1.1～2	2	15.1～20	20	940	1個
赤外線	-	100.1～150	108	100.1～150	108	5.1～6	5.8	20.1～30	26	850	1個
赤外線	-	100.1～150	108	100.1～150	108	5.1～6	5.8	20.1～30	26	940	1個
赤外線	-	150.1～200	162	150.1～200	162	10.1～20	17.3	30.1～40	34	850	1個
赤外線	-	150.1～200	162	150.1～200	162	10.1～20	17.3	30.1～40	34	940	1個
可視光	レッド	60.1～80	70	50.1～80	70	1.1～2	2	15.1～20	20	-	1個
可視光	レッド	100.1～150	108	100.1～150	108	5.1～6	5.8	20.1～30	26	-	1個
可視光	レッド	150.1～200	162	150.1～200	162	10.1～20	17.3	30.1～40	34	-	1個
紫外線	-	60.1～80	70	50.1～80	70	3.1～4	3.9	15.1～20	20	365	1個
紫外線	-	60.1～80	70	50.1～80	70	3.1～4	3.9	15.1～20	20	375	1個
紫外線	-	60.1～80	70	50.1～80	70	3.1～4	3.9	15.1～20	20	400	1個
紫外線	-	100.1～150	108	100.1～150	108	10.1～20	11.6	20.1～30	26	365	1個
紫外線	-	100.1～150	108	100.1～150	108	10.1～20	11.6	20.1～30	26	375	1個
紫外線	-	100.1～150	108	100.1～150	108	10.1～20	11.6	20.1～30	26	400	1個
可視光	ホワイト	60.1～80	70	50.1～80	70	3.1～4	3.9	15.1～20	20	-	1個
可視光	ホワイト	100.1～150	108	100.1～150	108	10.1～20	11.6	20.1～30	26	-	1個
可視光	ホワイト	150.1～200	162	150.1～200	162	20.1～30	23.2	30.1～40	34	-	1個

通常単価(税別) (税込単価)	通常出荷日

200,107円180,096円 ( 198,106円 )	19日目
360,949円 ( 397,044円 )	18日目
470,406円423,365円 ( 465,702円 )	19日目
200,107円180,096円 ( 198,106円 )	19日目
288,401円259,560円 ( 285,516円 )	19日目
470,406円423,365円 ( 465,702円 )	19日目
200,107円180,096円 ( 198,106円 )	19日目
200,107円180,096円 ( 198,106円 )	19日目
288,401円259,560円 ( 285,516円 )	19日目
287,321円258,588円 ( 284,447円 )	19日目
470,406円423,365円 ( 465,702円 )	19日目
470,406円423,365円 ( 465,702円 )	19日目
200,107円180,096円 ( 198,106円 )	19日目
288,401円259,560円 ( 285,516円 )	19日目
470,406円423,365円 ( 465,702円 )	19日目
484,826円436,343円 ( 479,977円 )	9日目
484,826円436,343円 ( 479,977円 )	19日目
484,826円436,343円 ( 479,977円 )	19日目
720,997円648,897円 ( 713,787円 )	19日目
720,997円648,897円 ( 713,787円 )	19日目
720,997円648,897円 ( 713,787円 )	19日目
200,107円180,096円 ( 198,106円 )	19日目
288,401円259,560円 ( 285,516円 )	19日目
470,406円423,365円 ( 465,702円 )	19日目

詳細情報

基本情報

基本情報

バー型照明を一体のベース上に四角に配置した照明です。
【特長】
・4つの照明は完全に独立しています。
・照射角度の設定はもちろん、調光制御、点灯のON／OFF制御も4方向での自由な設定に対応します。
・拡散板や偏光板などオプションの取付も可能です。
自由度の高いライティングで様々な検出目的に対応します。
【用途】
・検査用照明。

ご注意

カタログの発光色赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L

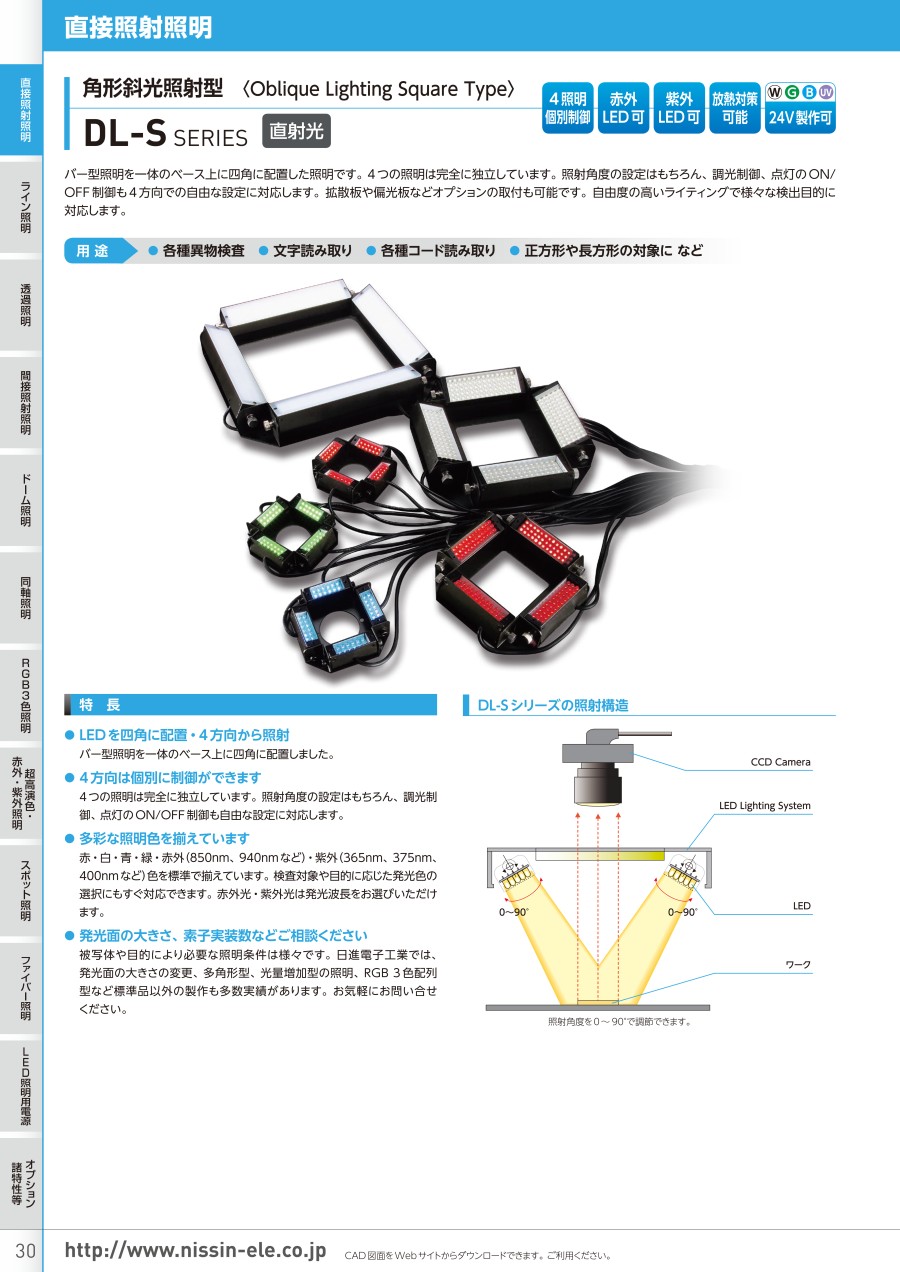

カタログ

カタログ (見開き版)

商品担当おすすめ

日進電子工業
直接照射照明直接照射バー型 DLシリーズ
バータイプ高密度照明です。発行面700mm長まで取扱い多数ございます。
日進電子工業
同軸照明同軸落射型 FVシリーズ
ハーフミラーによる落射照明でテカリや反射ムラを抑えられます。
日進電子工業
間接照射照明無影角形照射型 FL-SHシリーズ
高輝度パワーLEDを使用しています。4方向からの間接無影照射。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
