日進電子工業

直接照射照明直接照射スクエア型 DLシリーズ

カタログ |

通常単価(税別): 63,005円～1,638,867円

税込単価: 69,306円～1,802,754円

通常出荷日：9日目～31日目

発光面が長方形や正方形状になっているスクエアータイプの直接照射照明。【特長】・小さい発光面から大きいサ...

カタログの発光色赤を表す文字を訂正いたします。
正)赤→R
誤)赤→L

よく一緒に見られています

日進電子工業

通常出荷日：4 日目～

よく一緒に見られています

日進電子工業

通常出荷日：14 日目～

未確定：候補が75型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

直接照射照明直接照射スクエア型 DLシリーズの仕様

直接照射照明直接照射スクエア型 DLシリーズの外観

LEDをスクエア状に配列。
反射光照明として数多くの画像計測、画像処理に活躍。
多彩な照明色。
赤、白、青、緑、赤外（850nm、940nm）、紫外（365nm、375nm、400nm）色を標準で揃えている。検査対象や目的に応じた発光色の選択にもすぐ対応可能。赤外光、紫外光は発光波長を選択可能。
豊富な発光面サイズのバリエーション。
発光面25mm角から最大300mmまで大小豊富なサイズバリエーションを取り揃え。被写体の大きさや対象までの距離、設置条件などにより最適な照明を選択可能。。

直接照射照明直接照射スクエア型 DLシリーズの寸法図1

直接照射照明直接照射スクエア型 DLシリーズの寸法図2

直接照射スクエア型：白（W）／緑（G）／青（B）／紫外（UV）

発光色	型式	図	コネクタ	A（mm）	B（mm）	C（mm）	D（mm）	E（mm）	F（mm）	G（mm）	H（mm）	発光部（mm）	LED数	消費電力（W）
（W）白色（G）緑色（B）青色（UV）紫外（365、375、400nm）	□DL-2525	1	SM	49	35	25	17	27	42	30	25	25×25	36	2.9
	□DL-5050	1	SM	76	62	52	40	50	70	30	48	48×52	90	7.2
	□DL-7075	1	SM	105	85	75	60	70	95	30	68	68×75	168	13.5
	□DL-7095	1	SM	125	105	95	60	70	115	30	68	68×95	216	17.3
	□DL-60120	1	SM	150	130	120	50	65	140	30	63	63×120	276	22.1
	□DL-60150	1	SM	180	160	150	50	65	170	30	63	63×150	348	28.0
	□DL-8080	1	SM	112	92	82	60	80	102	35	78	78×82	240	19.4
	□DL-C0812	1	SM	152	132	122	60	80	142	35	78	78×122	360	29.0
	□DL-C1012	1	SM	132	112	102	70	120	122	35	118	102×118	440	35.4

※ 上記以外の型番についてはカタログをご参照ください。

直接照射スクエア型：赤（R）／赤外（IR）

発光色	型式	図	コネクタ	A（mm）	B（mm）	C（mm）	D（mm）	E（mm）	F（mm）	G（mm）	H（mm）	発光部（mm）	LED数	消費電力（W）
（R）赤色（IR）赤外（850 or 940nm）	□DL-2525	1	SM	49	35	25	17	27	42	30	25	25×25	36	1.5
	□DL-5050	1	SM	76	62	52	40	50	70	30	48	48×52	144	5.8
	□DL-7075	1	SM	105	85	75	60	70	95	30	68	68×75	168	6.8
	□DL-7095	1	SM	125	105	95	60	70	115	30	68	68×95	216	8.7
	□DL-60120	1	SM	150	130	120	50	65	140	30	63	63×120	276	11.2
	□DL-60150	1	SM	180	160	150	50	65	170	30	63	63×150	348	14.0
	□DL-8080	1	SM	112	92	82	60	80	102	35	78	78×82	240	9.7
	□DL-C0812	1	SM	152	132	122	60	80	142	35	78	78×122	360	14.5
	□DL-C1012	1	SM	132	112	102	70	120	122	35	118	102×118	440	17.7

※ 上記以外の型番についてはカタログをご参照ください。

型番リスト

表示件数

型番

光種類

発光色

幅 W（範囲）

(mm)

幅 W

(mm)

長さ L（範囲）

(mm)

長さ L

(mm)

消費電力（範囲）

(W)

消費電力

(W)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

波長

(nm)

発光部サイズ

(mm)

最小発注数量

可視光	ブルー	25.1～40	27	30.1～50	49	2.1～3	2.9	20.1～30	30	-	L25×W25	1個
可視光	ブルー	40.1～60	50	50.1～80	76	6.1～8	7.2	20.1～30	30	-	L52×W48	1個
可視光	ブルー	60.1～80	65	100.1～150	150	20.1～30	22.1	20.1～30	30	-	L120×W63	1個
可視光	ブルー	60.1～80	65	150.1～200	180	20.1～30	28	20.1～30	30	-	L150×W63	1個
可視光	ブルー	60.1～80	70	100.1～150	105	10.1～20	13.5	20.1～30	30	-	L75×W68	1個
可視光	ブルー	60.1～80	70	100.1～150	125	10.1～20	17.3	20.1～30	30	-	L95×W68	1個
可視光	ブルー	60.1～80	80	100.1～150	112	10.1～20	19.4	30.1～40	35	-	L82×W78	1個
可視光	ブルー	60.1～80	80	150.1～200	152	20.1～30	29	30.1～40	35	-	L122×W78	1個
可視光	ブルー	100.1～150	120	100.1～150	132	30.1～40	35.4	30.1～40	35	-	L102×W118	1個
可視光	ブルー	150.1～200	180	100.1～150	132	50.1～80	54.8	30.1～40	35	-	L102×W178	1個
可視光	ブルー	100.1～150	120	150.1～200	152	40.1～50	44.2	30.1～40	35	-	L122×W118	1個
可視光	グリーン	25.1～40	27	30.1～50	49	2.1～3	2.9	20.1～30	30	-	L25×W25	1個
可視光	グリーン	40.1～60	50	50.1～80	76	6.1～8	7.2	20.1～30	30	-	L52×W48	1個
可視光	グリーン	60.1～80	65	100.1～150	150	20.1～30	22.1	20.1～30	30	-	L120×W63	1個
可視光	グリーン	60.1～80	65	150.1～200	180	20.1～30	28	20.1～30	30	-	L150×W63	1個
可視光	グリーン	60.1～80	70	100.1～150	105	10.1～20	13.5	20.1～30	30	-	L75×W68	1個
可視光	グリーン	60.1～80	70	100.1～150	125	10.1～20	17.3	20.1～30	30	-	L95×W68	1個
可視光	グリーン	60.1～80	80	100.1～150	112	10.1～20	19.4	30.1～40	35	-	L82×W78	1個
可視光	グリーン	60.1～80	80	150.1～200	152	20.1～30	29	30.1～40	35	-	L122×W78	1個
可視光	グリーン	100.1～150	120	100.1～150	132	30.1～40	35.4	30.1～40	35	-	L102×W118	1個
可視光	グリーン	150.1～200	180	100.1～150	132	50.1～80	54.8	30.1～40	35	-	L102×W178	1個
可視光	グリーン	100.1～150	120	150.1～200	152	40.1～50	44.2	30.1～40	35	-	L122×W118	1個
赤外線	-	25.1～40	27	30.1～50	49	1.1～2	1.5	20.1～30	30	940	L25×W25	1個
赤外線	-	40.1～60	50	50.1～80	76	5.1～6	5.8	20.1～30	30	940	L52×W48	1個
赤外線	-	60.1～80	65	100.1～150	150	10.1～20	11.2	20.1～30	30	940	L120×W63	1個
赤外線	-	60.1～80	65	150.1～200	180	10.1～20	14	20.1～30	30	940	L150×W63	1個
赤外線	-	60.1～80	70	100.1～150	105	6.1～8	6.8	20.1～30	30	940	L75×W68	1個
赤外線	-	60.1～80	70	100.1～150	125	8.1～10	8.7	20.1～30	30	940	L95×W68	1個
赤外線	-	60.1～80	80	100.1～150	112	8.1～10	9.7	30.1～40	35	940	L82×W78	1個
赤外線	-	60.1～80	80	150.1～200	152	10.1～20	14.5	30.1～40	35	940	L122×W78	1個
赤外線	-	100.1～150	120	100.1～150	132	10.1～20	17.7	30.1～40	35	940	L102×W118	1個
赤外線	-	150.1～200	180	100.1～150	132	20.1～30	27.4	30.1～40	35	940	L102×W178	1個
赤外線	-	100.1～150	120	150.1～200	152	20.1～30	22.1	30.1～40	35	940	L122×W118	1個
可視光	レッド	25.1～40	27	30.1～50	49	1.1～2	1.5	20.1～30	30	-	L25×W25	1個
可視光	レッド	40.1～60	50	50.1～80	76	5.1～6	5.8	20.1～30	30	-	L52×W48	1個
可視光	レッド	60.1～80	65	100.1～150	150	10.1～20	11.2	20.1～30	30	-	L120×W63	1個
可視光	レッド	60.1～80	65	150.1～200	180	10.1～20	14	20.1～30	30	-	L150×W63	1個
可視光	レッド	60.1～80	70	100.1～150	105	6.1～8	6.8	20.1～30	30	-	L75×W68	1個
可視光	レッド	60.1～80	70	100.1～150	125	8.1～10	8.7	20.1～30	30	-	L95×W68	1個
可視光	レッド	60.1～80	80	100.1～150	112	8.1～10	9.7	30.1～40	35	-	L82×W78	1個
可視光	レッド	60.1～80	80	150.1～200	152	10.1～20	14.5	30.1～40	35	-	L122×W78	1個
可視光	レッド	100.1～150	120	100.1～150	132	10.1～20	17.7	30.1～40	35	-	L102×W118	1個
可視光	レッド	150.1～200	180	100.1～150	132	20.1～30	27.4	30.1～40	35	-	L102×W178	1個
可視光	レッド	100.1～150	120	150.1～200	152	20.1～30	22.1	30.1～40	35	-	L122×W118	1個
紫外線	-	25.1～40	27	30.1～50	49	2.1～3	2.9	20.1～30	30	365	L25×W25	1個
紫外線	-	25.1～40	27	30.1～50	49	2.1～3	2.9	20.1～30	30	375	L25×W25	1個
紫外線	-	25.1～40	27	30.1～50	49	2.1～3	2.9	20.1～30	30	400	L25×W25	1個
紫外線	-	40.1～60	50	50.1～80	76	6.1～8	7.2	20.1～30	30	365	L52×W48	1個
紫外線	-	40.1～60	50	50.1～80	76	6.1～8	7.2	20.1～30	30	375	L52×W48	1個
紫外線	-	40.1～60	50	50.1～80	76	6.1～8	7.2	20.1～30	30	400	L52×W48	1個
紫外線	-	60.1～80	70	100.1～150	105	10.1～20	13.5	20.1～30	30	365	L75×W68	1個
紫外線	-	60.1～80	70	100.1～150	105	10.1～20	13.5	20.1～30	30	375	L75×W68	1個
紫外線	-	60.1～80	70	100.1～150	105	10.1～20	13.5	20.1～30	30	400	L75×W68	1個
紫外線	-	60.1～80	80	100.1～150	112	10.1～20	19.4	30.1～40	35	365	L82×W78	1個
紫外線	-	60.1～80	80	100.1～150	112	10.1～20	19.4	30.1～40	35	375	L82×W78	1個
紫外線	-	60.1～80	80	100.1～150	112	10.1～20	19.4	30.1～40	35	400	L82×W78	1個
紫外線	-	60.1～80	80	150.1～200	152	20.1～30	29	30.1～40	35	365	L122×W78	1個
紫外線	-	100.1～150	120	100.1～150	132	30.1～40	35.4	30.1～40	35	365	L102×W118	1個
紫外線	-	100.1～150	120	100.1～150	132	30.1～40	35.4	30.1～40	35	375	L102×W118	1個
紫外線	-	100.1～150	120	100.1～150	132	30.1～40	35.4	30.1～40	35	400	L102×W118	1個

通常単価(税別) (税込単価)	通常出荷日

63,005円 ( 69,306円 )	19日目
104,638円 ( 115,102円 )	19日目
220,771円 ( 242,848円 )	19日目
289,389円 ( 318,328円 )	19日目
128,288円 ( 141,117円 )	19日目
180,954円 ( 199,049円 )	19日目
204,806円 ( 225,287円 )	19日目
297,353円 ( 327,088円 )	19日目
316,175円 ( 347,793円 )	19日目
375,862円 ( 413,448円 )	19日目
342,044円 ( 376,248円 )	19日目
63,005円 ( 69,306円 )	19日目
104,638円 ( 115,102円 )	19日目
220,771円 ( 242,848円 )	19日目
289,389円 ( 318,328円 )	19日目
128,288円 ( 141,117円 )	19日目
180,954円 ( 199,049円 )	19日目
204,806円 ( 225,287円 )	19日目
297,353円 ( 327,088円 )	19日目
316,175円 ( 347,793円 )	19日目
375,862円 ( 413,448円 )	19日目
342,044円 ( 376,248円 )	19日目
67,414円 ( 74,155円 )	19日目
104,638円 ( 115,102円 )	19日目
220,771円 ( 242,848円 )	19日目
289,389円 ( 318,328円 )	19日目
128,288円 ( 141,117円 )	19日目
180,954円 ( 199,049円 )	19日目
204,806円 ( 225,287円 )	19日目
297,353円 ( 327,088円 )	19日目
316,175円 ( 347,793円 )	19日目
375,862円 ( 413,448円 )	19日目
342,044円 ( 376,248円 )	19日目
63,005円 ( 69,306円 )	19日目
104,638円 ( 115,102円 )	19日目
220,771円 ( 242,848円 )	19日目
289,389円 ( 318,328円 )	19日目
128,288円 ( 141,117円 )	19日目
180,954円 ( 199,049円 )	19日目
204,806円 ( 225,287円 )	9日目
297,353円 ( 327,088円 )	19日目
316,175円 ( 347,793円 )	19日目
375,862円 ( 413,448円 )	19日目
342,044円 ( 376,248円 )	19日目
141,543円 ( 155,697円 )	19日目
141,543円 ( 155,697円 )	19日目
141,543円 ( 155,697円 )	19日目
253,521円 ( 278,873円 )	19日目
253,521円 ( 278,873円 )	19日目
253,521円 ( 278,873円 )	19日目
320,720円 ( 352,792円 )	19日目
320,720円 ( 352,792円 )	19日目
320,720円 ( 352,792円 )	19日目
512,011円 ( 563,212円 )	19日目
512,011円 ( 563,212円 )	9日目
512,011円 ( 563,212円 )	19日目
574,751円 ( 632,226円 )	31日目
790,436円 ( 869,480円 )	19日目
790,436円 ( 869,480円 )	19日目
790,436円 ( 869,480円 )	19日目

基本情報

基本情報

発光面が長方形や正方形状になっているスクエアータイプの直接照射照明。
【特長】
・小さい発光面から大きいサイズまで豊富なバリエーションを用意しておりますので様々なワークや検出目的にあう照明を選定いただくことができます。
・広い面積を照射したい場合などにもお使いいただけます。
・反射光照明として数多くの画像計測・画像処理に活躍しています。
・発光面25mm角から最大300mmまで大小豊富なサイズバリエーションを取り揃えています。被写体の大きさや対象までの距離、設置条件などにより最適な照明をお選びいただけます。
・赤・白・青・緑・赤外（850nm、940nm）・紫外（365nm、375nm、400nm）色を標準で揃えています。検査対象や目的に応じた発光色の選択にもすぐ対応できます。赤外光・紫外光は発光波長をお選びいただけます。
【用途】
・各種異物検査、文字読み取り、製品有無検査、ラインセンサーカメラ用光源など。

ご注意

カタログの発光色赤を表す文字を訂正いたします。
正)赤→R
誤)赤→L

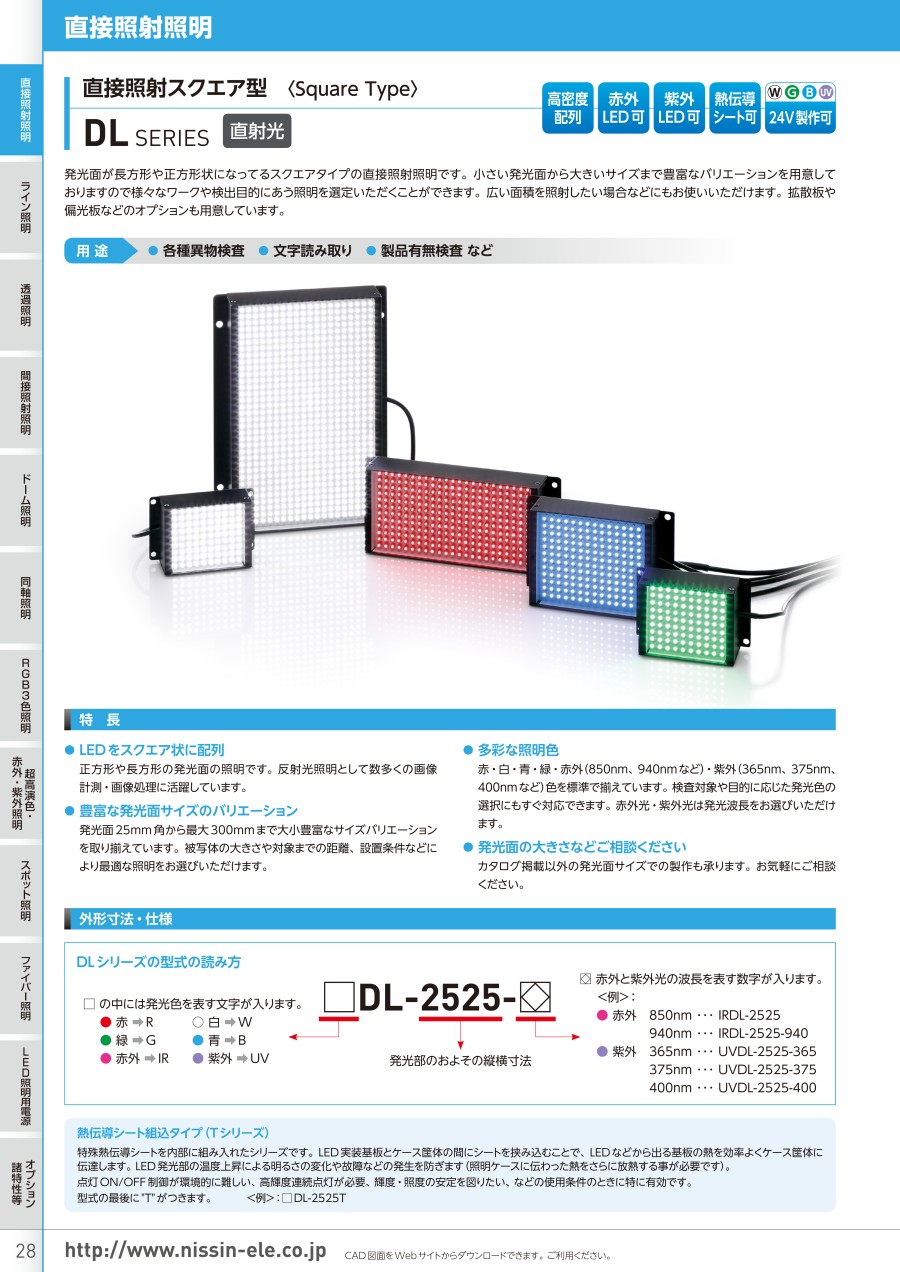

カタログ

カタログ (見開き版)

商品担当おすすめ

日進電子工業
直接照射照明直接照射バー型 DLシリーズ
バータイプ高密度照明です。発行面700mm長まで取扱い多数ございます。
日進電子工業
透過照明直下式透過照明スクエア型 TDシリーズ
高輝度照明です。25mm角から300×500mmまで種類多数ございます。
日進電子工業
透過照明薄型面発光透過型 TU／TTシリーズ
チップ型LEDを実装した、厚み8mmからの面発光型照明です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
