直接照射照明 集光照射ライン型 SHシリーズ
- 通常単価(税別)
- 189,903円～337,064円
- 税込単価
- 208,893円～370,770円
高照度発光を実現した集光照射型のライン照明。【特長】・光部中心照度最大50万lx。・高出力パワーLED...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
直接照射照明 集光照射ライン型 SHシリーズの仕様

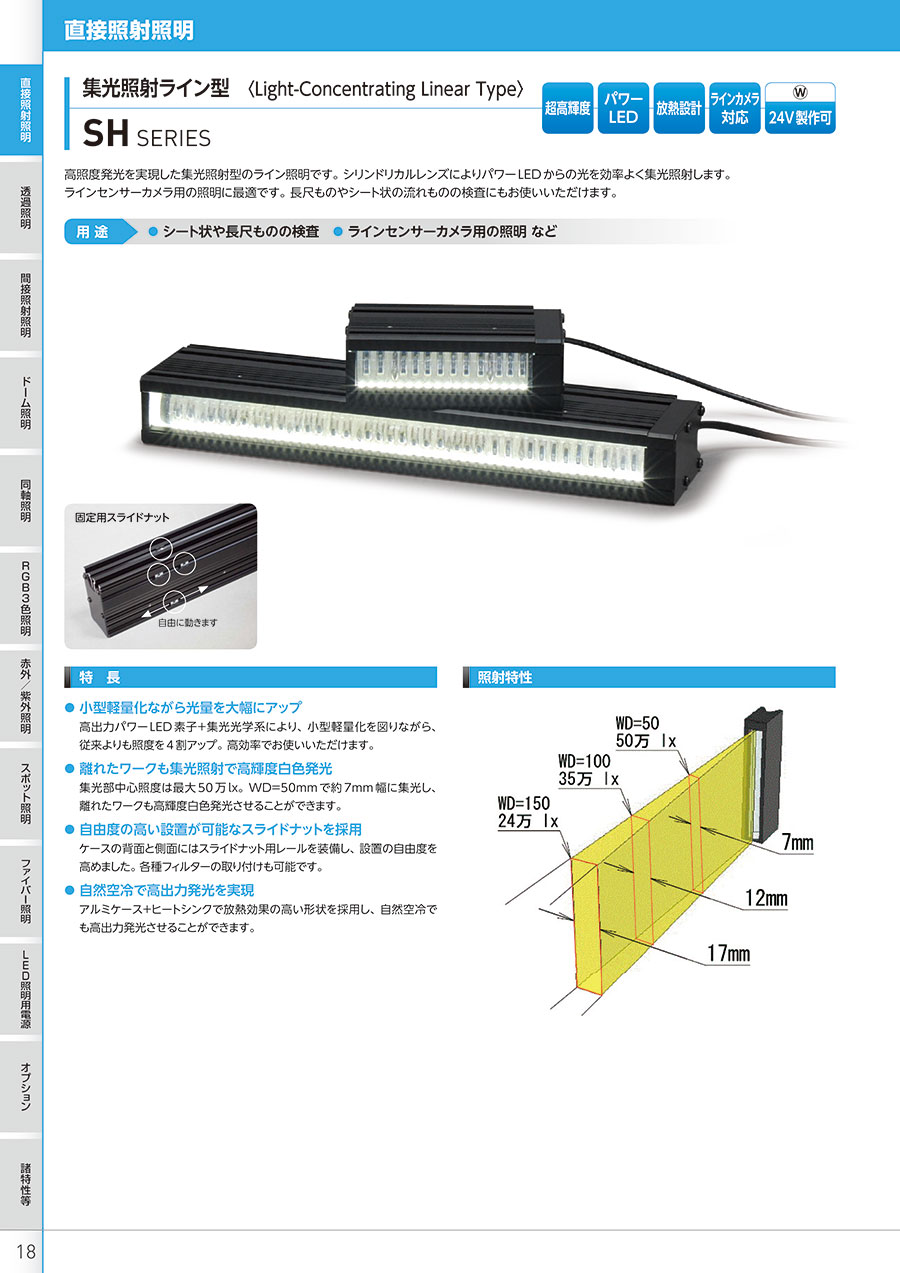

直接照射照明 集光照射ライン型 SHシリーズの外観
固定用スライドナット
照射特性
- 小型軽量化ながら光量を大幅にアップ。
高効率で使用可能。 - 離れたワークも集光照射で高輝度白色発光。
WD=50mmで約7mm幅に集光し、離れたワークも高輝度白色発光させることが可能。 - 自由度の高い設置が可能なスライドナットを採用。
ケースの背面と側面にはスライドナット用レールを装備し、設置の自由度を高めた。各種フィルターの取り付けも可能。 - 自然空冷で高出力発光を実現。
アルミケース＋ヒートシンクで放熱効果の高い形状を採用し、自然空冷でも高出力発光させることが可能。
寸法図
| 発光色 | 型式 | コネクタ | ケース外寸 A（mm） | 発光長 B（mm） | C （mm） | D （mm） | 付属固定 ナット数 | 質量 （kg） | 発光部サイズ （mm） | 消費電力 （W） | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DC12V仕様 | DC24V仕様 | DC12V | DC24V | |||||||||
| （W）白色 | WSH-112 | WSH-124 | SM （2pコネクタ） | SM （3pコネクタ） | 124 | 100 | 68.5 | 55.5 | 2 | 0.5 | 100×15 | 19.4 |
| WSH-212 | WSH-224 | SM （2pコネクタ） | SM （3pコネクタ） | 224 | 200 | 118.5 | 105.5 | 2 | 0.8 | 200×15 | 38.9 | |
| WSH-312 | WSH-324 | EL （2pコネクタ） | EL （3pコネクタ） | 324 | 300 | 168.5 | 155.5 | 4 | 1.2 | 300×15 | 58.3 | |
| WSH-412 | WSH-424 | EL （2pコネクタ） | EL （3pコネクタ） | 424 | 400 | 218.5 | 205.5 | 4 | 1.6 | 400×15 | 77.8 | |
| WSH-512 | WSH-524 | EL （2pコネクタ） | EL （3pコネクタ） | 524 | 500 | 268.5 | 255.5 | 6 | 2.0 | 500×15 | 97.2 | |
| WSH-612 | WSH-624 | メタル | 624 | 600 | 318.5 | 305.5 | 6 | 2.4 | 600×15 | 117 | ||
| WSH-712 | WSH-724 | メタル | 724 | 700 | 368.5 | 355.5 | 8 | 2.8 | 700×15 | 136 | ||
| WSH-812 | WSH-824 | メタル | 824 | 800 | 418.5 | 405.5 | 8 | 3.2 | 800×15 | 156 | ||
| WSH-912 | WSH-924 | メタル | 924 | 900 | 468.5 | 455.5 | 8 | 3.6 | 900×15 | 175 | ||
| WSH-1012 | WSH-1024 | メタル | 1024 | 1000 | 518.5 | 505.5 | 8 | 4.0 | 1000×15 | 194 | ||
| - | WSH-1124 | メタル | 1124 | 1100 | 568.5 | 555.5 | 10 | 4.4 | 1100×15 | 214 | ||
| - | WSH-1224 | メタル | 1224 | 1200 | 618.5 | 605.5 | 10 | 4.8 | 1200×15 | 233 | ||
| - | WSH-1324 | メタル | 1324 | 1300 | 668.5 | 655.5 | 10 | 5.2 | 1300×15 | 253 | ||
| - | WSH-1424 | メタル | 1424 | 1400 | 718.5 | 705.5 | 10 | 5.6 | 1400×15 | 272 | ||
| - | WSH-1524 | メタル | 1524 | 1500 | 768.5 | 755.5 | 12 | 6.0 | 1500×15 | 292 | ||
| - | WSH-1624 | メタル | 1624 | 1600 | 818.5 | 805.5 | 12 | 6.4 | 1600×15 | 311 | ||
| - | WSH-1724 | メタル | 1724 | 1700 | 868.5 | 855.5 | 12 | 6.8 | 1700×15 | 330 | ||
| - | WSH-1824 | メタル | 1824 | 1800 | 918.5 | 905.5 | 12 | 7.2 | 1800×15 | 350 | ||
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
189,903円 ( 208,893円 ) | 19日目 |
189,903円 ( 208,893円 ) | 19日目 |
223,716円 ( 246,088円 ) | 19日目 |
223,716円 ( 246,088円 ) | 19日目 |
276,620円 ( 304,282円 ) | 19日目 |
258,524円 ( 284,376円 ) | 19日目 |
303,266円 ( 333,593円 ) | 19日目 |
303,266円 ( 333,593円 ) | 19日目 |
337,064円 ( 370,770円 ) | 19日目 |
337,064円 ( 370,770円 ) | 19日目 |
詳細情報
基本情報
高照度発光を実現した集光照射型のライン照明。
【特長】
・光部中心照度最大50万lx。
・高出力パワーLED素子＋集光光学系により、小型軽量化を図りながら、従来よりも照度を4割アップ。
・最長1,800mmまで18機種を用意。
・100～1,800mmまで標準設定。
・入力電圧は12V仕様と24V仕様の2タイプを用意。
・お持ちの電源部をそのまま使用可能。（1,100mmサイズ以上は24Vのみ）
【用途】
・シート状や長尺ものの検査。
・ラインセンサーカメラ用の照明など。
