直接照射照明水平照射リング型 DR-UAシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 95,885円～604,112円特別価格

税込単価: 105,474円～664,523円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日進電子工業

通常出荷日：4 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日進電子工業

通常出荷日：14 日目～

LEDを完全に内側に向けた水平照射のリング照明。【特長】・厚みはわずか10mm...

本体種類
リング形
照射方向
垂直投光
光源
自光式
照射光種類
直射光
高さ H（範囲） (mm)
5～15
高さ H（伸縮タイプはMAX値） (mm)
10

ご注意

カタログの発光色赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L

未確定：候補が54型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

直接照射照明水平照射リング型 DR-UAシリーズの仕様

直接照射照明水平照射リング型 DR-UAシリーズの外観

DR-UAシリーズの照射構造

エッジ、凸凹もはっきり撮像。
光は真横に照射される。対象により低い位置から照射することで被写体の刻印やキズ、エッジなどがはっきり浮き立つ。
リング径の大きさも色々。
小面積照射型から大型照射型までいろいろなタイプを揃えている。被写体の大きさ、形状などにより選択可能。
他の照明との組み合せでも活躍。
間接照射ドーム型、同軸落射照明などの補助光源としても最適。

DR-UA50の寸法図

DR-UA75の寸法図

DR-UA96の寸法図

DR-UA122の寸法図

DR-UA152の寸法図

DR-UA206の寸法図

水平照射リング型照明の撮影サンプル例

カラー画像。

水平照射WDR-UA152ではエッジや潜像が鮮明に浮きでてくる。

白（W）／緑（G）／青（B）／紫外（UV）

発光色	型式	LED数（個）	消費電力（W）
（W）白色（G）緑色（B）青色（UV）紫外（365、375、400nm）	□DR-UA50	21	1.7
	□DR-UA75	48	3.9
	□DR-UA96	60	4.8
	□DR-UA122	78	6.3
	□DR-UA152	96	7.7
	□DR-UA206	144	11.6

※ コネクタは、すべて「SM型」となります。

赤（R）／赤外（IR）

発光色	型式	LED数（個）	消費電力（W）
（R）赤色（IR）赤外（850 or 940nm）	□DR-UA50	18	0.7
	□DR-UA75	48	2.0
	□DR-UA96	60	2.4
	□DR-UA122	78	3.2
	□DR-UA152	96	3.9
	□DR-UA206	144	5.8

※ コネクタは、すべて「SM型」となります。

型番リスト

表示件数

型番

光種類

発光色

外形寸法 D（範囲）

(mm)

外形寸法 D

(mm)

消費電力（範囲）

(W)

消費電力

(W)

センター穴寸法 d（範囲）

(mm)

センター穴寸法 d

(mm)

波長

(nm)

最小発注数量

可視光	ブルー	30.1～50	50	1.1～2	1.7	5～20	20	-	1個
可視光	ブルー	50.1～80	75	3.1～4	3.9	40.1～50	46	-	1個
可視光	ブルー	80.1～100	96	4.1～5	4.8	50.1～70	60	-	1個
可視光	ブルー	100.1～130	122	6.1～8	6.3	70.1～100	92	-	1個
可視光	ブルー	150.1～200	152	6.1～8	7.7	101～130	114	-	1個
可視光	ブルー	200～	206	10.1～20	11.6	131～200	170	-	1個
可視光	グリーン	30.1～50	50	1.1～2	1.7	5～20	20	-	1個
可視光	グリーン	50.1～80	75	3.1～4	3.9	40.1～50	46	-	1個
可視光	グリーン	80.1～100	96	4.1～5	4.8	50.1～70	60	-	1個
可視光	グリーン	100.1～130	122	6.1～8	6.3	70.1～100	92	-	1個
可視光	グリーン	150.1～200	152	6.1～8	7.7	101～130	114	-	1個
可視光	グリーン	200～	206	10.1～20	11.6	131～200	170	-	1個
赤外線	-	30.1～50	50	0.1～1	0.7	5～20	20	850	1個
赤外線	-	30.1～50	50	0.1～1	0.7	5～20	20	940	1個
赤外線	-	50.1～80	75	1.1～2	2	40.1～50	46	850	1個
赤外線	-	50.1～80	75	1.1～2	2	40.1～50	46	940	1個
赤外線	-	80.1～100	96	2.1～3	2.4	50.1～70	60	850	1個
赤外線	-	80.1～100	96	2.1～3	2.4	50.1～70	60	940	1個
赤外線	-	100.1～130	122	3.1～4	3.2	70.1～100	92	850	1個
赤外線	-	100.1～130	122	3.1～4	3.2	70.1～100	92	940	1個
赤外線	-	150.1～200	152	3.1～4	3.9	101～130	114	850	1個
赤外線	-	150.1～200	152	3.1～4	3.9	101～130	114	940	1個
赤外線	-	200～	206	5.1～6	5.8	131～200	170	850	1個
赤外線	-	200～	206	5.1～6	5.8	131～200	170	940	1個
可視光	レッド	30.1～50	50	0.1～1	0.7	5～20	20	-	1個
可視光	レッド	50.1～80	75	1.1～2	2	40.1～50	46	-	1個
可視光	レッド	80.1～100	96	2.1～3	2.4	50.1～70	60	-	1個
可視光	レッド	100.1～130	122	3.1～4	3.2	70.1～100	92	-	1個
可視光	レッド	150.1～200	152	3.1～4	3.9	101～130	114	-	1個
可視光	レッド	200～	206	5.1～6	5.8	131～200	170	-	1個
紫外線	-	30.1～50	50	1.1～2	1.7	5～20	20	365	1個
紫外線	-	30.1～50	50	1.1～2	1.7	5～20	20	375	1個
紫外線	-	30.1～50	50	1.1～2	1.7	5～20	20	400	1個
紫外線	-	50.1～80	75	3.1～4	3.9	40.1～50	46	365	1個
紫外線	-	50.1～80	75	3.1～4	3.9	40.1～50	46	375	1個
紫外線	-	50.1～80	75	3.1～4	3.9	40.1～50	46	400	1個
紫外線	-	80.1～100	96	4.1～5	4.8	50.1～70	60	365	1個
紫外線	-	80.1～100	96	4.1～5	4.8	50.1～70	60	375	1個
紫外線	-	80.1～100	96	4.1～5	4.8	50.1～70	60	400	1個
紫外線	-	100.1～130	122	6.1～8	6.3	70.1～100	92	365	1個
紫外線	-	100.1～130	122	6.1～8	6.3	70.1～100	92	375	1個
紫外線	-	100.1～130	122	6.1～8	6.3	70.1～100	92	400	1個
紫外線	-	150.1～200	152	6.1～8	7.7	101～130	114	365	1個
紫外線	-	150.1～200	152	6.1～8	7.7	101～130	114	375	1個
紫外線	-	150.1～200	152	6.1～8	7.7	101～130	114	400	1個
紫外線	-	200～	206	10.1～20	11.6	131～200	170	365	1個
紫外線	-	200～	206	10.1～20	11.6	131～200	170	375	1個
紫外線	-	200～	206	10.1～20	11.6	131～200	170	400	1個
可視光	ホワイト	30.1～50	50	1.1～2	1.7	5～20	20	-	1個
可視光	ホワイト	50.1～80	75	3.1～4	3.9	40.1～50	46	-	1個
可視光	ホワイト	80.1～100	96	4.1～5	4.8	50.1～70	60	-	1個
可視光	ホワイト	100.1～130	122	6.1～8	6.3	70.1～100	92	-	1個
可視光	ホワイト	150.1～200	152	6.1～8	7.7	101～130	114	-	1個
可視光	ホワイト	200～	206	10.1～20	11.6	131～200	170	-	1個

通常単価(税別) (税込単価)	通常出荷日

95,885円86,296円 ( 94,926円 )	19日目
100,529円90,476円 ( 99,524円 )	19日目
130,217円 ( 143,239円 )	19日目
161,070円144,963円 ( 159,459円 )	19日目
199,829円179,846円 ( 197,831円 )	19日目
241,669円217,502円 ( 239,252円 )	19日目
95,885円86,296円 ( 94,926円 )	19日目
100,529円90,476円 ( 99,524円 )	19日目
130,217円117,195円 ( 128,915円 )	19日目
161,070円144,963円 ( 159,459円 )	19日目
199,829円179,846円 ( 197,831円 )	19日目
241,669円217,502円 ( 239,252円 )	19日目
95,885円86,296円 ( 94,926円 )	19日目
102,596円92,336円 ( 101,570円 )	19日目
100,529円90,476円 ( 99,524円 )	19日目
100,529円90,476円 ( 99,524円 )	19日目
130,217円117,195円 ( 128,915円 )	19日目
130,217円117,195円 ( 128,915円 )	19日目
161,070円144,963円 ( 159,459円 )	19日目
161,070円144,963円 ( 159,459円 )	19日目
199,829円179,846円 ( 197,831円 )	19日目
199,829円179,846円 ( 197,831円 )	19日目
241,669円217,502円 ( 239,252円 )	19日目
241,669円217,502円 ( 239,252円 )	19日目
95,885円86,296円 ( 94,926円 )	19日目
100,529円90,476円 ( 99,524円 )	19日目
130,217円117,195円 ( 128,915円 )	19日目
161,070円144,963円 ( 159,459円 )	19日目
199,829円179,846円 ( 197,831円 )	19日目
241,669円217,502円 ( 239,252円 )	19日目
231,129円208,016円 ( 228,818円 )	19日目
231,129円208,016円 ( 228,818円 )	19日目
231,129円208,016円 ( 228,818円 )	19日目
243,561円219,204円 ( 241,124円 )	19日目
243,561円219,204円 ( 241,124円 )	19日目
243,561円219,204円 ( 241,124円 )	19日目
325,541円292,986円 ( 322,285円 )	19日目
325,541円 ( 358,095円 )	9日目
325,541円292,986円 ( 322,285円 )	19日目
402,668円362,401円 ( 398,641円 )	19日目
402,668円362,401円 ( 398,641円 )	19日目
402,668円362,401円 ( 398,641円 )	9日目
499,571円449,613円 ( 494,574円 )	19日目
499,571円449,613円 ( 494,574円 )	19日目
499,571円449,613円 ( 494,574円 )	19日目
604,112円543,700円 ( 598,070円 )	19日目
604,112円543,700円 ( 598,070円 )	19日目
604,112円543,700円 ( 598,070円 )	19日目
95,885円86,296円 ( 94,926円 )	19日目
100,529円90,476円 ( 99,524円 )	19日目
139,332円125,398円 ( 137,938円 )	19日目
161,070円144,963円 ( 159,459円 )	19日目
199,829円179,846円 ( 197,831円 )	19日目
241,669円217,502円 ( 239,252円 )	19日目

詳細情報

基本情報

基本情報

LEDを完全に内側に向けた水平照射のリング照明。
【特長】
・厚みはわずか10mmの超薄型。対象までの距離も近く、設置スペースに困りません。
・照明を低い位置に置いた斜め上方向からのライティングなど単独での使用のほか。
・間接ドームや同軸落射照明の補助光源としても最適です。
・目的に応じた発光色・豊富な照明リング径で、様々なワークや検出に対応します。
【用途】
・各種エッジの検出、金属表面の刻印、キズ検査印刷面汚れ、他照明の補助光としてなど。

ご注意

カタログの発光色赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L

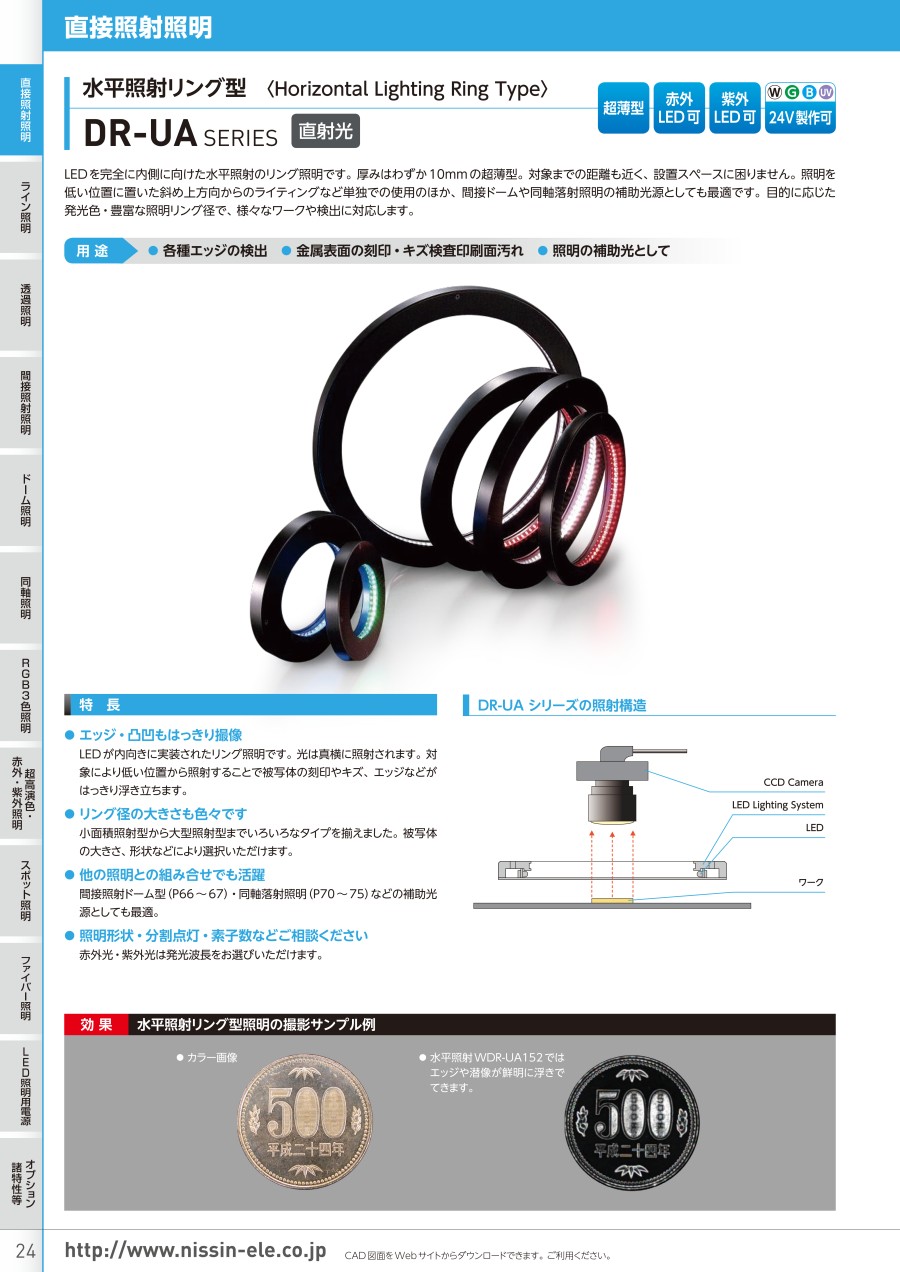

カタログ

カタログ (見開き版)

商品担当おすすめ

日進電子工業
直接照射照明リング型 DRシリーズ
直射光でダイレクトに均一照射します。発光色多数ございます。照射角対応可能です。
日進電子工業
直接照射照明ローアングルリング型 DR-LAシリーズ
ローアングル設置で、直射光により、被写体の輪郭を強調します。
日進電子工業
直接照射照明フラットリング型 DR-FAシリーズ
発光面に傾斜がなく、ダイレクトに照射できます。正反射ワークに最適です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
