直接照射照明ローアングルリング型 DR-LAシリーズ

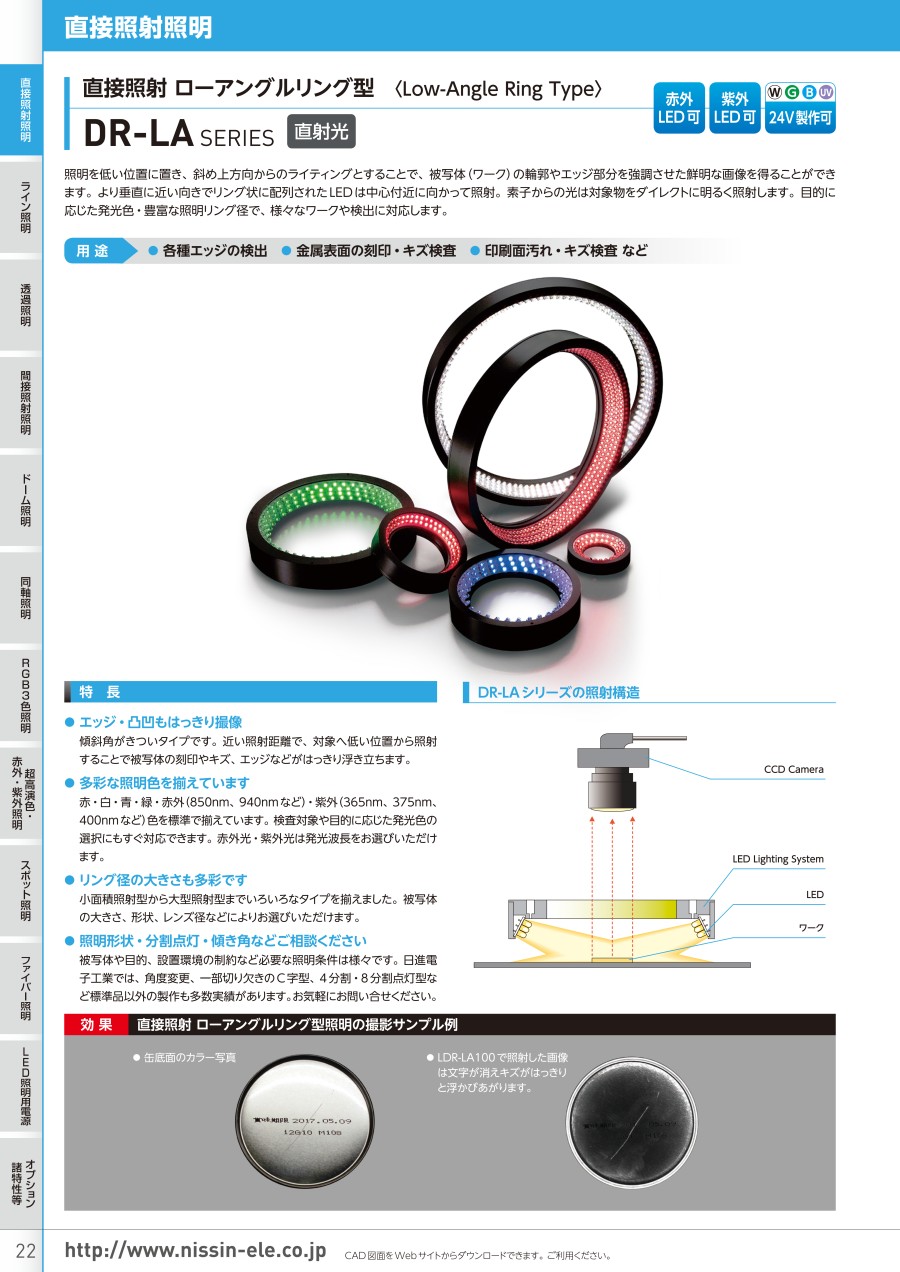

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 91,783円～536,893円特別価格

税込単価: 100,961円～590,582円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日進電子工業

通常出荷日：4 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日進電子工業

通常出荷日：9 日目～

ローアングルリング型の検査用照明。【特長】・照明を低い位置に置き、斜め上方向か...

本体種類
リング形
照射方向
斜光
光源
自光式
照射光種類
直射光

ご注意

カタログの発光色赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L

未確定：候補が66型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

直接照射照明ローアングルリング型 DR-LAシリーズの仕様

直接照射照明ローアングルリング型 DR-LAシリーズの外観

DR-LAシリーズの照射構造

エッジ、凸凹もはっきり撮像。
傾斜角がきついタイプ。近い照射距離で、対象へ低い位置から照射することで被写体の刻印やキズ、エッジなどがはっきり浮き立つ。
多彩な照明色を揃えている。
赤、白、青、緑、赤外（850nm，940nm）、紫外（375nm，400nm）色を標準で揃えている。検査対象や目的に応じた発光色の選択にもすぐ対応可能。赤外光、紫外光は発光波長を選択可能。
リング径の大きさも多彩。
小面積照射型から大型照射型までいろいろなタイプを揃えている。被写体の大きさ、レンズ径、対象までの距離などにより選択可能。

DR-LA50の寸法図

DR-LA50Bの寸法図

DR-LA74の寸法図

DR-LA100の寸法図

DR-LA120Nの寸法図

DR-LA140／DR-LA140Nの寸法図

※ 上記以外の型番についてはカタログをご参照ください。

直接照射ローアングルリング型照明の撮影サンプル例

缶底面のカラー写真。

LDR-LA100で照射した画像は文字が消えキズがはっきりと浮かびあがる。

白（W）／緑（G）／青（B）／紫外（UV）

発光色	型式	傾斜角（°）	LED数（個）	消費電力（W）
（W）白色（G）緑色（B）青色（UV）紫外（365、375、400nm）	□DR-LA50	40	48	3.9
	□DR-LA50B	40	48	3.9
	□DR-LA74	60	90	7.2
	□DR-LA100	60	90	7.2
	□DR-LA120N	60	114	9.2
	□DR-LA140N	75	174	14.0
	□DR-LA180N	65	246	19.7
	□DR-LA200	65	315	25.2
	□DR-LA220	75	414	33.2

※ コネクタは、すべて「SM型」となります。

赤（R）／赤外（IR）

発光色	型式	傾斜角（°）	LED数（個）	消費電力（W）
（R）赤色（IR）赤外（850 or 940nm）	□DR-LA50	40	48	2.0
	□DR-LA50B	40	48	2.0
	□DR-LA74	60	90	3.6
	□DR-LA100	60	180	7.2
	□DR-LA120N	60	228	9.2
	□DR-LA140N	75	348	14.0
	□DR-LA180N	65	492	19.7
	□DR-LA200	65	396	15.9
	□DR-LA220	75	414	16.6

※ コネクタは、すべて「SM型」となります。

型番リスト

表示件数

型番

光種類

発光色

外形寸法 D（範囲）

(mm)

外形寸法 D

(mm)

消費電力（範囲）

(W)

消費電力

(W)

センター穴寸法 d（範囲）

(mm)

センター穴寸法 d

(mm)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

波長

(nm)

最小発注数量

可視光	ブルー	30.1～50	50	3.1～4	3.9	20.1～30	24	15.1～20	20	-	1個
可視光	ブルー	30.1～50	50	3.1～4	3.9	20.1～30	24	15.1～20	18	-	1個
可視光	ブルー	50.1～80	74	6.1～8	7.2	40.1～50	48	15.1～20	19	-	1個
可視光	ブルー	80.1～100	100	6.1～8	7.2	50.1～70	68	20.1～30	22	-	1個
可視光	ブルー	100.1～130	120	8.1～10	9.2	70.1～100	88	20.1～30	21	-	1個
可視光	ブルー	130.1～150	140	10.1～20	14	101～130	108	20.1～30	24	-	1個
可視光	ブルー	150.1～200	180	10.1～20	19.7	131～200	148	20.1～30	24	-	1個
可視光	ブルー	200～	220	30.1～40	33.2	131～200	188	20.1～30	24	-	1個
可視光	グリーン	30.1～50	50	3.1～4	3.9	20.1～30	24	15.1～20	20	-	1個
可視光	グリーン	30.1～50	50	3.1～4	3.9	20.1～30	24	15.1～20	18	-	1個
可視光	グリーン	50.1～80	74	6.1～8	7.2	40.1～50	48	15.1～20	19	-	1個
可視光	グリーン	80.1～100	100	6.1～8	7.2	50.1～70	68	20.1～30	22	-	1個
可視光	グリーン	100.1～130	120	8.1～10	9.2	70.1～100	88	20.1～30	21	-	1個
可視光	グリーン	130.1～150	140	10.1～20	14	101～130	108	20.1～30	24	-	1個
可視光	グリーン	150.1～200	180	10.1～20	19.7	131～200	148	20.1～30	24	-	1個
可視光	グリーン	200～	220	30.1～40	33.2	131～200	188	20.1～30	24	-	1個
赤外線	-	30.1～50	50	1.1～2	2	20.1～30	24	15.1～20	20	850	1個
赤外線	-	30.1～50	50	1.1～2	2	20.1～30	24	15.1～20	20	940	1個
赤外線	-	30.1～50	50	1.1～2	2	20.1～30	24	15.1～20	18	850	1個
赤外線	-	30.1～50	50	1.1～2	2	20.1～30	24	15.1～20	18	940	1個
赤外線	-	50.1～80	74	3.1～4	3.6	40.1～50	48	15.1～20	19	850	1個
赤外線	-	50.1～80	74	3.1～4	3.6	40.1～50	48	15.1～20	19	940	1個
赤外線	-	80.1～100	100	6.1～8	7.2	50.1～70	68	20.1～30	22	850	1個
赤外線	-	80.1～100	100	6.1～8	7.2	50.1～70	68	20.1～30	22	940	1個
赤外線	-	100.1～130	120	8.1～10	9.2	70.1～100	88	20.1～30	21	850	1個
赤外線	-	100.1～130	120	8.1～10	9.2	70.1～100	88	20.1～30	21	940	1個
赤外線	-	130.1～150	140	10.1～20	14	101～130	108	20.1～30	24	850	1個
赤外線	-	130.1～150	140	10.1～20	14	101～130	108	20.1～30	24	940	1個
赤外線	-	150.1～200	180	10.1～20	19.7	131～200	148	20.1～30	24	850	1個
赤外線	-	150.1～200	180	10.1～20	19.7	131～200	148	20.1～30	24	940	1個
赤外線	-	200～	220	10.1～20	16.6	131～200	188	20.1～30	24	850	1個
赤外線	-	200～	220	10.1～20	16.6	131～200	188	20.1～30	24	940	1個
可視光	レッド	30.1～50	50	1.1～2	2	20.1～30	24	15.1～20	20	-	1個
可視光	レッド	30.1～50	50	1.1～2	2	20.1～30	24	15.1～20	18	-	1個
可視光	レッド	50.1～80	74	3.1～4	3.6	40.1～50	48	15.1～20	19	-	1個
可視光	レッド	80.1～100	100	6.1～8	7.2	50.1～70	68	20.1～30	22	-	1個
可視光	レッド	100.1～130	120	8.1～10	9.2	70.1～100	88	20.1～30	21	-	1個
可視光	レッド	130.1～150	140	10.1～20	14	101～130	108	20.1～30	24	-	1個
可視光	レッド	150.1～200	180	10.1～20	19.7	131～200	148	20.1～30	24	-	1個
可視光	レッド	200～	220	10.1～20	16.6	131～200	188	20.1～30	24	-	1個
紫外線	-	30.1～50	50	3.1～4	3.9	20.1～30	24	15.1～20	20	365	1個
紫外線	-	30.1～50	50	3.1～4	3.9	20.1～30	24	15.1～20	20	375	1個
紫外線	-	30.1～50	50	3.1～4	3.9	20.1～30	24	15.1～20	20	400	1個
紫外線	-	30.1～50	50	3.1～4	3.9	20.1～30	24	15.1～20	18	365	1個
紫外線	-	30.1～50	50	3.1～4	3.9	20.1～30	24	15.1～20	18	375	1個
紫外線	-	30.1～50	50	3.1～4	3.9	20.1～30	24	15.1～20	18	400	1個
紫外線	-	50.1～80	74	6.1～8	7.2	40.1～50	48	15.1～20	19	365	1個
紫外線	-	50.1～80	74	6.1～8	7.2	40.1～50	48	15.1～20	19	375	1個
紫外線	-	50.1～80	74	6.1～8	7.2	40.1～50	48	15.1～20	19	400	1個
紫外線	-	80.1～100	100	6.1～8	7.2	50.1～70	68	20.1～30	22	365	1個
紫外線	-	80.1～100	100	6.1～8	7.2	50.1～70	68	20.1～30	22	375	1個
紫外線	-	80.1～100	100	6.1～8	7.2	50.1～70	68	20.1～30	22	400	1個
紫外線	-	100.1～130	120	8.1～10	9.2	70.1～100	88	20.1～30	21	365	1個
紫外線	-	100.1～130	120	8.1～10	9.2	70.1～100	88	20.1～30	21	375	1個
紫外線	-	100.1～130	120	8.1～10	9.2	70.1～100	88	20.1～30	21	400	1個
紫外線	-	130.1～150	140	10.1～20	14	101～130	108	20.1～30	24	365	1個
紫外線	-	130.1～150	140	10.1～20	14	101～130	108	20.1～30	24	375	1個
紫外線	-	130.1～150	140	10.1～20	14	101～130	108	20.1～30	24	400	1個
可視光	ホワイト	30.1～50	50	3.1～4	3.9	20.1～30	24	15.1～20	20	-	1個
可視光	ホワイト	30.1～50	50	3.1～4	3.9	20.1～30	24	15.1～20	18	-	1個

通常単価(税別) (税込単価)	通常出荷日

91,783円82,604円 ( 90,864円 )	19日目
91,783円82,604円 ( 90,864円 )	19日目
143,188円128,869円 ( 141,756円 )	19日目
143,188円128,869円 ( 141,756円 )	19日目
174,075円156,667円 ( 172,334円 )	19日目
214,757円193,281円 ( 212,609円 )	19日目
282,353円254,117円 ( 279,529円 )	19日目
380,900円342,810円 ( 377,091円 )	19日目
91,783円82,604円 ( 90,864円 )	19日目
91,783円82,604円 ( 90,864円 )	19日目
143,188円128,869円 ( 141,756円 )	19日目
143,188円128,869円 ( 141,756円 )	19日目
174,075円156,667円 ( 172,334円 )	19日目
214,757円193,281円 ( 212,609円 )	19日目
282,353円254,117円 ( 279,529円 )	19日目
380,900円342,810円 ( 377,091円 )	19日目
91,783円82,604円 ( 90,864円 )	19日目
98,207円88,386円 ( 97,225円 )	19日目
91,783円82,604円 ( 90,864円 )	19日目
91,783円82,604円 ( 90,864円 )	19日目
143,188円128,869円 ( 141,756円 )	19日目
143,188円128,869円 ( 141,756円 )	19日目
143,188円128,869円 ( 141,756円 )	19日目
143,188円128,869円 ( 141,756円 )	19日目
174,075円156,667円 ( 172,334円 )	19日目
174,075円156,667円 ( 172,334円 )	19日目
114,815円103,333円 ( 113,666円 )	14日目
114,815円103,333円 ( 113,666円 )	14日目
150,926円135,833円 ( 149,416円 )	14日目
150,926円135,833円 ( 149,416円 )	14日目
380,900円342,810円 ( 377,091円 )	19日目
380,900円342,810円 ( 377,091円 )	19日目
91,783円82,604円 ( 90,864円 )	19日目
91,783円82,604円 ( 90,864円 )	19日目
143,188円128,869円 ( 141,756円 )	19日目
143,188円128,869円 ( 141,756円 )	19日目
174,075円156,667円 ( 172,334円 )	19日目
114,815円103,333円 ( 113,666円 )	14日目
150,926円135,833円 ( 149,416円 )	14日目
380,900円342,810円 ( 377,091円 )	19日目
221,209円199,088円 ( 218,997円 )	19日目
221,209円199,088円 ( 218,997円 )	19日目
221,209円199,088円 ( 218,997円 )	19日目
221,209円199,088円 ( 218,997円 )	19日目
221,209円199,088円 ( 218,997円 )	19日目
221,209円199,088円 ( 218,997円 )	19日目
357,916円322,124円 ( 354,336円 )	19日目
357,916円322,124円 ( 354,336円 )	19日目
357,916円322,124円 ( 354,336円 )	19日目
357,916円322,124円 ( 354,336円 )	19日目
357,916円322,124円 ( 354,336円 )	19日目
357,916円322,124円 ( 354,336円 )	19日目
435,186円391,667円 ( 430,834円 )	19日目
435,186円391,667円 ( 430,834円 )	19日目
435,186円391,667円 ( 430,834円 )	19日目
536,893円483,203円 ( 531,523円 )	19日目
536,893円483,203円 ( 531,523円 )	19日目
536,893円483,203円 ( 531,523円 )	19日目
91,783円82,604円 ( 90,864円 )	19日目
91,783円82,604円 ( 90,864円 )	19日目

基本情報

基本情報

ローアングルリング型の検査用照明。
【特長】
・照明を低い位置に置き、斜め上方向からのライティングとする。
・被写体（ワーク）の輪郭やエッジ部分を強調させた鮮明な画像を得ることができます。
・垂直に近い向きでリング状に配列されたLEDは中心付近に向かって照射。
・素子からの光は対象物をダイレクトに明るく照射します。
・目的に応じた発光色、豊富な照射リング径で、様々なワークや検出に対応します。
【用途】
・各種エッジの検出、金属表面の刻印、キズ検査、印刷面汚れ、キズ検査など。

ご注意

カタログの発光色赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L

カタログ

カタログ (見開き版)

商品担当おすすめ

日進電子工業
直接照射照明リング型 DRシリーズ
直射光でダイレクトに均一照射します。発光色多数ございます。照射角対応可能です。
日進電子工業
直接照射照明水平照射リング型 DR-UAシリーズ
LEDを内側に向けた水平照射照明です。薄型10mm設計です。
日進電子工業
直接照射照明直接照射バー型 DLシリーズ
バータイプ高密度照明です。発行面700mm長まで取扱い多数ございます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

直接照射照明ローアングルリング型 DR-LAシリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品直接照射照明ローアングルリング型 DR-LAシリーズ	直接照射照明リング型 DRシリーズ	ローアングルリング照明 IDR-LAシリーズ	直接照射照明水平照射リング型 DR-UAシリーズ	間接照射照明無影ローアングルリング型 FR-LAシリーズ	直接照射照明フラットリング型 DR-FAシリーズ
メーカー	日進電子工業	日進電子工業	レイマック（旧：イマック）	日進電子工業	日進電子工業	日進電子工業
通常価格	91,783円-	70,769円 -	18,780円 -	95,885円 -	303,385円 -	68,300円 -
通常出荷日	14日目〜	9日目〜	5日目〜	9日目〜	19日目	19日目
本体種類	リング形	リング形	リング形	リング形	リング形	リング形
照射方向	斜光	斜光	斜光	垂直投光	斜光	垂直投光
光源	自光式	自光式	自光式	自光式	自光式	自光式
照射光種類	直射光	直射光	直射光	直射光	拡散光	直射光
