マグファイン

ネオジム磁石 NdFeB リング型径方向【10個入り】

カタログ |

通常単価(税別): 26,641円

税込単価: 29,305円

通常出荷日：6日目

世界最強の磁力を誇るマグネット。【特長】・Nd（ネオジム/ネオジウム）、Fe（鉄）、B（ボロン）を主成...

中国でのレアアース輸出規制に伴い、在庫限りで受注停止となります。大口のお見積を頂いた場合でも納期未定となる可能性がございますので予めご了承下さい。

よく一緒に見られています

マグファイン

通常出荷日：1 日目～

よく一緒に見られています

マグファイン

通常出荷日：在庫品1日目

NRD0007

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

NRD0007の仕様・寸法情報

形状

リング型　ホルダなし

マグネット種類（材質）

ネオジム磁石

外径(φ)

吸着力（範囲選択）(N)

30.1～40.0

吸着力（数値指定）(N)

35.5

内径(φ)

高さ(mm)

RoHS?

商品情報
型番リスト
詳細情報
カタログ

商品情報

ネオジム磁石 NdFeB リング型径方向の仕様について

ネオジム磁石 NdFeB リング型径方向の寸法図

外径イメージ

商品名	D	ID	H	磁束密度 B	吸着力 F
ネオジム φ5mm×φ3mm×4mm Dia	5	3	4	276.3 mT	0.159 kgf
ネオジム φ15mm×φ6mm×2mm Dia	15	6	2	355 mT	0.486 kgf
ネオジム φ15mm×φ10mm×4mm Dia	15	10	4	303 mT	0.53 kgf
ネオジム φ23mm×φ19mm×6mm Dia	23	19	6	256.2 mT	0.788 kgf
ネオジム φ24mm×φ4mm×6mm Dia	24	4	6	538 mT	3.62 kgf
ネオジム φ24mm×φ20mm×6mm Dia	24	20	6	253.8 mT	0.807 kgf

型番:NRD0001

寸法図

外径

項目	名称	記号	SI	CGS
形状	径	D	5 mm	0.5 cm
	内径	ID	3 mm	0.3 cm
	高	H	4 mm	0.4 cm
	磁化方向	M	径方向
	表面処理	Ni	12 μm
磁気特性	表面磁束密度	B	276.3 mT	2763 Gauss
	吸引力吸着力	F	0.159 kgf	159 gf
	動作点磁束密度	Bd	mT	Gauss
	トータルフラックス	φo	Wb	Mx
	パーミアンス係数	Pc	1.36 Pc
	使用上限温度	Tw	90 ℃
	使用下限温度	Tw	℃
材料特性	材質記号	ネオジム	35
	残留磁束密度	Br	1170- 1220 mT	11.7-12.2 kG
	保磁力	Hcb	≧868 kA/m	kOe
	固有保磁力	Hcj	≧955 kA/m	kOe
	最大エネルギー積	BH	263- 287 kj/m³	MGOe
	温度係数	Br	-0.12 %/℃
	温度係数	Hcj	-0.55 %/℃
	耐熱温度	Tw	≦80 ℃
	キュリー温度	Tc	310 ℃
	密度	ρ	7.5 kg/m³
	重量	Net	0.00038 kg	0.38 g
備考	REACH Directive

※ 磁束密度・吸着力・耐熱は測定機器と環境により異なります。これらは保証値ではなく参考値です。

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

型番リスト

表示件数

型番

NRD0007

外径

(φ)

吸着力（範囲選択）

(N)

吸着力（数値指定）

(N)

内径

(φ)

高さ

(mm)

RoHS?

最小発注数量

30.1～40.0

35.5

1パック

10個入り

通常単価(税別) (税込単価)	通常出荷日

26,641円

( 29,305円 )

6日目

詳細情報

基本情報

基本情報

世界最強の磁力を誇るマグネット。
【特長】
・Nd（ネオジム/ネオジウム）、Fe（鉄）、B（ボロン）を主成分としたマグネット。
・異方性フェライト磁石に比べ約8倍程度強力なエネルギー積を持っており、機械的強度も優れている。
・ネオジム磁石（ネオジウム磁石）自体は錆びやすい為、通常表面処理にニッケルメッキを施している。
【用途】
・磁選機、工作機械、産業用ロボット、MRI、スピーカーやコンピューターのハードディスク等に最適。

ご注意

中国でのレアアース輸出規制に伴い、在庫限りで受注停止となります。大口のお見積を頂いた場合でも納期未定となる可能性がございますので予めご了承下さい。

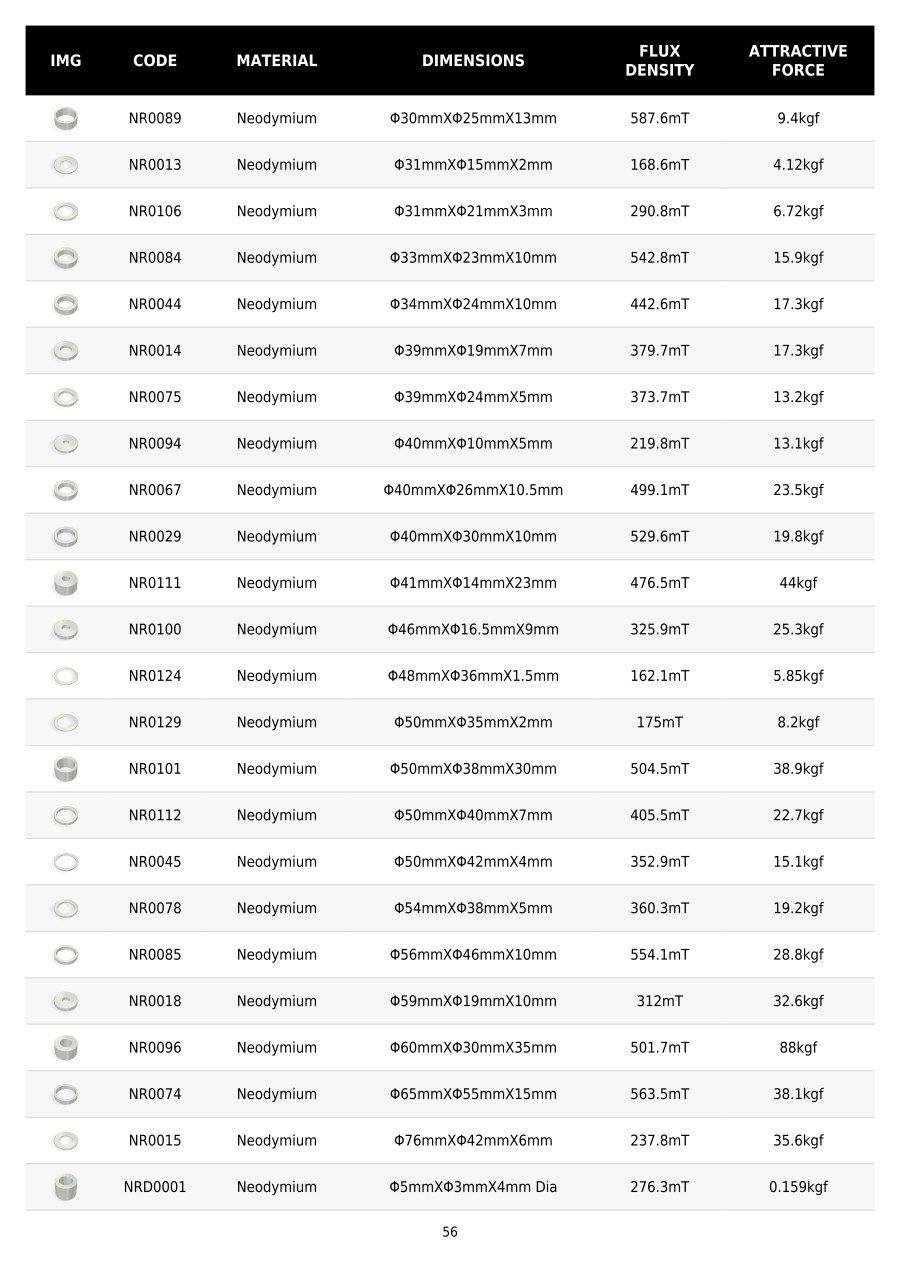

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ネオジム磁石 NdFeB リング型径方向の型番NRD0007のページです。型番NRD0007に関する仕様情報を記載しております。

ネオジム磁石 NdFeB リング型径方向のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qネオジム磁石の特徴が知りたい？

体積が小さくとも強力な磁力を発揮するため、工場製品・機械部品・医療用品からホビーユースまで幅広く使われております。他の磁石に比べ、機械的強度に優れています。

Q耐熱温度はいくつですか？

約80度です。
等級（成分比率）を変えることにより耐熱温度は最大約230度まで高まりますが、その分ネオジム磁石のメリットである吸着力の高さが落ち込みます。
