日進電子工業

直接照射照明フラットリング型 DR-FAシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 68,300円～616,209円特別価格

税込単価: 75,130円～677,830円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日進電子工業

通常出荷日：9 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日進電子工業

通常出荷日：14 日目～

傾き角がない状態でリング状にLEDを配列させました。【特長】・素子からの光は対...

本体種類
リング形
照射方向
垂直投光
光源
自光式
照射光種類
直射光

ご注意

カタログの発光色赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L

未確定：候補が58型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

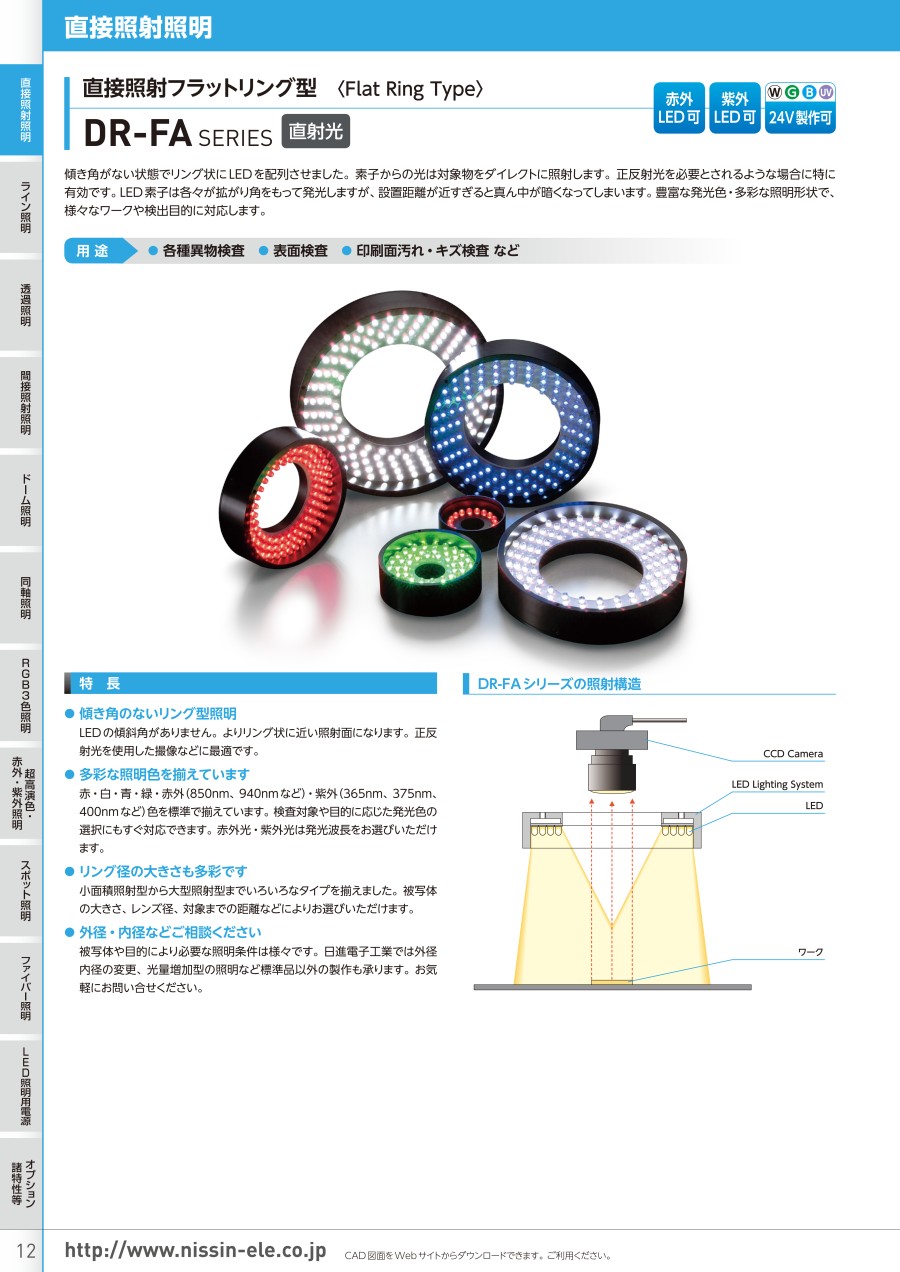

直接照射照明直接照射フラットリング型 DR-FAシリーズの仕様

直接照射照明直接照射フラットリング型 DR-FAシリーズの外観

DR-FAシリーズの照射構造

傾き角のないリング型照明。
よりリング状に近い照射面。正反射光を使用した撮像などに最適。
多彩な照明色を揃えている。
赤、白、青、緑、赤外（850nm，940nm）、紫外（365nm，375nm）色を標準で揃えている。検査対象や目的に応じた発光色の選択にもすぐ対応可能。赤外光・紫外光は発光波長を選択可能。
リング径の大きさも多彩。
小面積照射型から大型照射型までいろいろなタイプを揃えている。被写体の大きさ、レンズ径、対象までの距離などにより選択可能。

DR-FA34の寸法図

DR-FA50の寸法図

DR-FA70の寸法図

DR-FA90の寸法図

DR-FA110の寸法図

DR-FA140の寸法図

DR-FA220の寸法図

白（W）／緑（G）／青（B）／紫外（UV）

発光色	型式	LED数（個）	消費電力（W）
（W）白色（G）緑色（B）青色（UV）紫外（365、375、400nm）	□DR-FA34	18	1.5
	□DR-FA50	54	4.4
	□DR-FA70	93	7.5
	□DR-FA90	102	8.2
	□DR-FA110	159	12.8
	□DR-FA140	264	20.2
	□DR-FA220	384	30.8

※ コネクタは、すべて「SM型」となります。

赤（R）／赤外（IR）

発光色	型式	LED数（個）	消費電力（W）
（R）赤色（IR）赤外（850 or 940nm）	□DR-FA34	18	0.8
	□DR-FA50	54	2.2
	□DR-FA70	108	4.4
	□DR-FA90	204	8.2
	□DR-FA110	240	9.6
	□DR-FA140	264	10.6
	□DR-FA220	384	15.4

※ コネクタは、すべて「SM型」となります。

型番リスト

表示件数

型番

光種類

発光色

外形寸法 D（範囲）

(mm)

外形寸法 D

(mm)

消費電力（範囲）

(W)

消費電力

(W)

センター穴寸法 d（範囲）

(mm)

センター穴寸法 d

(mm)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

波長

(nm)

最小発注数量

可視光	ブルー	30.1～50	34	1.1～2	1.5	5～20	12	15.1～20	18	-	1個
可視光	ブルー	30.1～50	50	4.1～5	4.4	5～20	15	15.1～20	18	-	1個
可視光	ブルー	50.1～80	70	6.1～8	7.5	30.1～40	37	15.1～20	18	-	1個
可視光	ブルー	80.1～100	90	8.1～10	8.2	40.1～50	50	15.1～20	18	-	1個
可視光	ブルー	100.1～130	110	10.1～20	12.8	50.1～70	60	20.1～30	22	-	1個
可視光	ブルー	130.1～150	140	20.1～30	20.2	70.1～100	95	15.1～20	18	-	1個
可視光	ブルー	200～	220	30.1～40	30.8	131～200	155	20.1～30	22	-	1個
可視光	グリーン	30.1～50	34	1.1～2	1.5	5～20	12	15.1～20	18	-	1個
可視光	グリーン	30.1～50	50	4.1～5	4.4	5～20	15	15.1～20	18	-	1個
可視光	グリーン	50.1～80	70	6.1～8	7.5	30.1～40	37	15.1～20	18	-	1個
可視光	グリーン	80.1～100	90	8.1～10	8.2	40.1～50	50	15.1～20	18	-	1個
可視光	グリーン	100.1～130	110	10.1～20	12.8	50.1～70	60	20.1～30	22	-	1個
可視光	グリーン	130.1～150	140	20.1～30	20.2	70.1～100	95	15.1～20	18	-	1個
可視光	グリーン	200～	220	30.1～40	30.8	131～200	155	20.1～30	22	-	1個
赤外線	-	30.1～50	34	0.1～1	0.8	5～20	12	15.1～20	18	850	1個
赤外線	-	30.1～50	34	0.1～1	0.8	5～20	12	15.1～20	18	940	1個
赤外線	-	30.1～50	50	2.1～3	2.2	5～20	15	15.1～20	18	850	1個
赤外線	-	30.1～50	50	2.1～3	2.2	5～20	15	15.1～20	18	940	1個
赤外線	-	50.1～80	70	4.1～5	4.4	30.1～40	37	15.1～20	18	850	1個
赤外線	-	50.1～80	70	4.1～5	4.4	30.1～40	37	15.1～20	18	940	1個
赤外線	-	80.1～100	90	8.1～10	8.2	40.1～50	50	15.1～20	18	850	1個
赤外線	-	80.1～100	90	8.1～10	8.2	40.1～50	50	15.1～20	18	940	1個
赤外線	-	100.1～130	110	8.1～10	9.6	50.1～70	60	20.1～30	22	850	1個
赤外線	-	100.1～130	110	8.1～10	9.6	50.1～70	60	20.1～30	22	940	1個
赤外線	-	130.1～150	140	10.1～20	10.6	70.1～100	95	15.1～20	18	850	1個
赤外線	-	130.1～150	140	10.1～20	10.6	70.1～100	95	15.1～20	18	940	1個
赤外線	-	200～	220	10.1～20	15.4	131～200	155	20.1～30	22	850	1個
赤外線	-	200～	220	10.1～20	15.4	131～200	155	20.1～30	22	940	1個
可視光	レッド	30.1～50	34	0.1～1	0.8	5～20	12	15.1～20	18	-	1個
可視光	レッド	30.1～50	50	2.1～3	2.2	5～20	15	15.1～20	18	-	1個
可視光	レッド	50.1～80	70	4.1～5	4.4	30.1～40	37	15.1～20	18	-	1個
可視光	レッド	80.1～100	90	8.1～10	8.2	40.1～50	50	15.1～20	18	-	1個
可視光	レッド	100.1～130	110	8.1～10	9.6	50.1～70	60	20.1～30	22	-	1個
可視光	レッド	130.1～150	140	10.1～20	10.6	70.1～100	95	15.1～20	18	-	1個
可視光	レッド	200～	220	10.1～20	15.4	131～200	155	20.1～30	22	-	1個
紫外線	-	30.1～50	34	1.1～2	1.5	5～20	12	15.1～20	18	365	1個
紫外線	-	30.1～50	34	1.1～2	1.5	5～20	12	15.1～20	18	375	1個
紫外線	-	30.1～50	34	1.1～2	1.5	5～20	12	15.1～20	18	400	1個
紫外線	-	30.1～50	50	4.1～5	4.4	5～20	15	15.1～20	18	365	1個
紫外線	-	30.1～50	50	4.1～5	4.4	5～20	15	15.1～20	18	375	1個
紫外線	-	30.1～50	50	4.1～5	4.4	5～20	15	15.1～20	18	400	1個
紫外線	-	50.1～80	70	6.1～8	7.5	30.1～40	37	15.1～20	18	365	1個
紫外線	-	50.1～80	70	6.1～8	7.5	30.1～40	37	15.1～20	18	375	1個
紫外線	-	50.1～80	70	6.1～8	7.5	30.1～40	37	15.1～20	18	400	1個
紫外線	-	80.1～100	90	8.1～10	8.2	40.1～50	50	15.1～20	18	365	1個
紫外線	-	80.1～100	90	8.1～10	8.2	40.1～50	50	15.1～20	18	375	1個
紫外線	-	80.1～100	90	8.1～10	8.2	40.1～50	50	15.1～20	18	400	1個
紫外線	-	100.1～130	110	10.1～20	12.8	50.1～70	60	20.1～30	22	365	1個
紫外線	-	100.1～130	110	10.1～20	12.8	50.1～70	60	20.1～30	22	375	1個
紫外線	-	100.1～130	110	10.1～20	12.8	50.1～70	60	20.1～30	22	400	1個
紫外線	-	200～	220	30.1～40	30.8	131～200	155	20.1～30	22	400	1個
可視光	ホワイト	30.1～50	34	1.1～2	1.5	5～20	12	15.1～20	18	-	1個
可視光	ホワイト	30.1～50	50	4.1～5	4.4	5～20	15	15.1～20	18	-	1個
可視光	ホワイト	50.1～80	70	6.1～8	7.5	30.1～40	37	15.1～20	18	-	1個
可視光	ホワイト	80.1～100	90	8.1～10	8.2	40.1～50	50	15.1～20	18	-	1個
可視光	ホワイト	100.1～130	110	10.1～20	12.8	50.1～70	60	20.1～30	22	-	1個
可視光	ホワイト	130.1～150	140	20.1～30	20.2	70.1～100	95	15.1～20	18	-	1個
可視光	ホワイト	200～	220	30.1～40	30.8	131～200	155	20.1～30	22	-	1個

通常単価(税別) (税込単価)	通常出荷日

68,300円61,470円 ( 67,617円 )	19日目
79,101円71,190円 ( 78,309円 )	19日目
118,327円106,494円 ( 117,143円 )	19日目
149,103円134,192円 ( 147,611円 )	19日目
187,952円169,156円 ( 186,072円 )	19日目
241,573円217,415円 ( 239,157円 )	19日目
404,406円363,965円 ( 400,362円 )	19日目
68,300円61,470円 ( 67,617円 )	19日目
79,101円71,190円 ( 78,309円 )	19日目
118,327円106,494円 ( 117,143円 )	19日目
149,103円134,192円 ( 147,611円 )	19日目
187,952円169,156円 ( 186,072円 )	19日目
241,573円217,415円 ( 239,157円 )	19日目
404,406円363,965円 ( 400,362円 )	19日目
68,300円61,470円 ( 67,617円 )	19日目
68,300円61,470円 ( 67,617円 )	19日目
79,101円71,190円 ( 78,309円 )	19日目
79,101円71,190円 ( 78,309円 )	19日目
118,327円106,494円 ( 117,143円 )	19日目
118,327円106,494円 ( 117,143円 )	19日目
159,540円143,586円 ( 157,945円 )	19日目
149,103円134,192円 ( 147,611円 )	19日目
187,952円169,156円 ( 186,072円 )	19日目
201,108円180,997円 ( 199,097円 )	19日目
241,573円217,415円 ( 239,157円 )	19日目
241,573円217,415円 ( 239,157円 )	19日目
404,406円363,965円 ( 400,362円 )	19日目
404,406円363,965円 ( 400,362円 )	19日目
68,300円61,470円 ( 67,617円 )	19日目
79,101円71,190円 ( 78,309円 )	19日目
118,327円106,494円 ( 117,143円 )	19日目
149,103円134,192円 ( 147,611円 )	19日目
187,952円169,156円 ( 186,072円 )	19日目
241,573円217,415円 ( 239,157円 )	19日目
404,406円363,965円 ( 400,362円 )	19日目
153,981円138,582円 ( 152,440円 )	19日目
153,981円138,582円 ( 152,440円 )	19日目
153,981円138,582円 ( 152,440円 )	19日目
191,184円172,065円 ( 189,272円 )	19日目
191,184円172,065円 ( 189,272円 )	19日目
191,184円172,065円 ( 189,272円 )	19日目
295,816円266,234円 ( 292,857円 )	19日目
295,816円266,234円 ( 292,857円 )	19日目
295,816円266,234円 ( 292,857円 )	19日目
372,706円335,435円 ( 368,979円 )	19日目
372,706円335,435円 ( 368,979円 )	19日目
372,706円335,435円 ( 368,979円 )	19日目
469,879円422,891円 ( 465,180円 )	19日目
469,879円422,891円 ( 465,180円 )	19日目
469,879円422,891円 ( 465,180円 )	19日目
616,209円554,588円 ( 610,047円 )	19日目
73,081円65,772円 ( 72,349円 )	19日目
79,101円71,190円 ( 78,309円 )	19日目
118,327円106,494円 ( 117,143円 )	19日目
149,103円134,192円 ( 147,611円 )	19日目
187,952円169,156円 ( 186,072円 )	19日目
241,573円217,415円 ( 239,157円 )	19日目
404,406円363,965円 ( 400,362円 )	19日目

詳細情報

基本情報

基本情報

傾き角がない状態でリング状にLEDを配列させました。
【特長】
・素子からの光は対象物をダイレクトに照射します。
・正反射光を必要とされるような場合に特に有効です。
・LED素子は各々が拡がり角をもって発光しますが、設置距離が近すぎると真ん中が暗くなってしまいます。
・豊富な発光色・多彩な照明形状で、様々なワークや検出目的に対応します。
・リング径の大きさも多彩です。
【用途】
・各種異物検査、表面検査、印刷面汚れ・キズ検査など。

ご注意

カタログの発光色赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L

カタログ

カタログ (見開き版)

商品担当おすすめ

日進電子工業
直接照射照明リング型 DRシリーズ
直射光でダイレクトに均一照射します。発光色多数ございます。照射角対応可能です。
日進電子工業
直接照射照明ハイパワーフラットリング型 DR-FHシリーズ
高輝度パワーLEDを使用しています。外径Φ85～353まで6種対応です。
日進電子工業
間接照射照明無影フラットリング型 FRシリーズ
LEDをリング横サイドに実装した、薄型無影照明です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
