直接照射照明リング型 DRシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 70,769円～589,145円特別価格

税込単価: 77,846円～648,060円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日進電子工業

通常出荷日：4 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日進電子工業

通常出荷日：19 日目

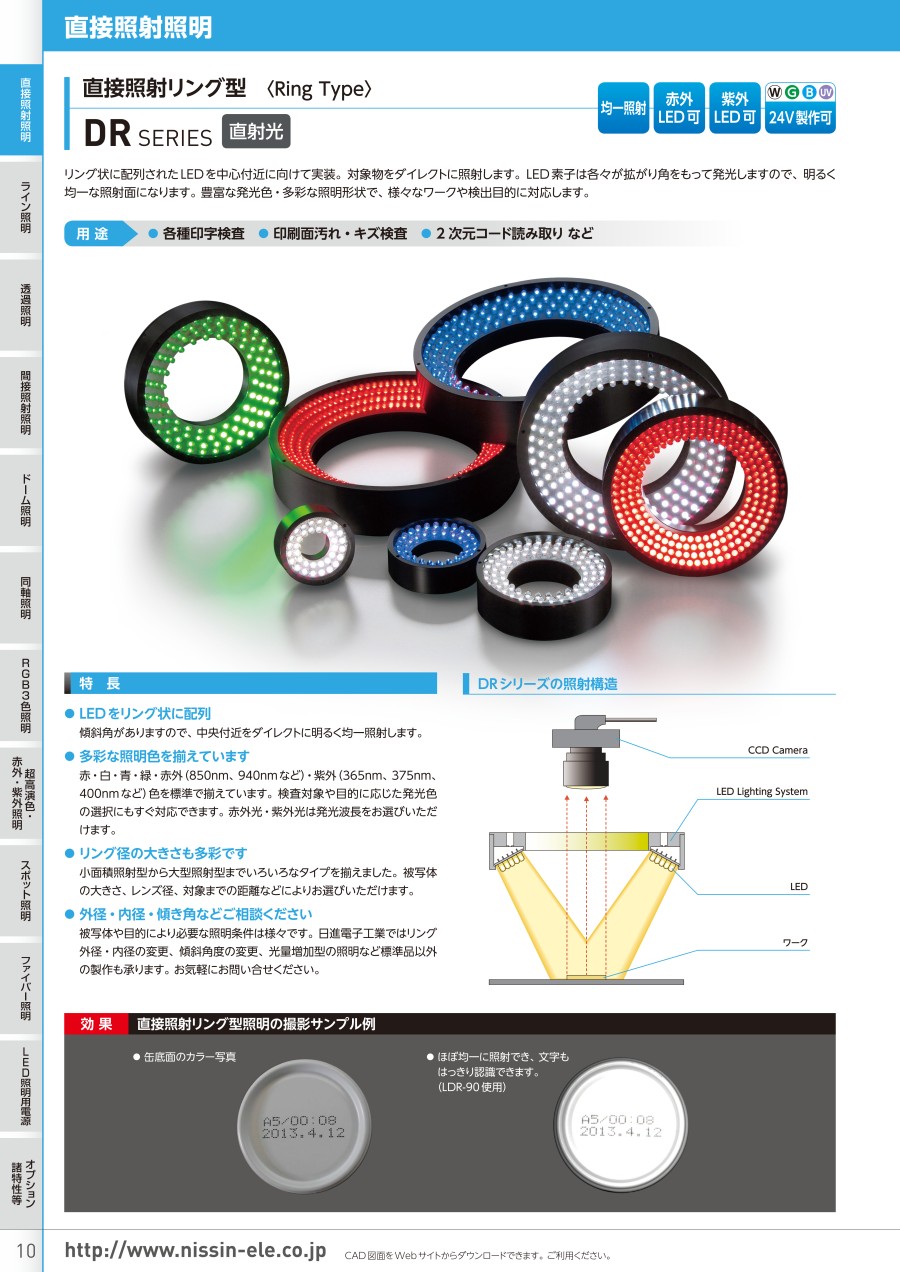

直接照射照明リング型の検査用照明。【特長】・リング上に配列されたLEDを中心付...

本体種類
リング形
照射方向
斜光
光源
自光式
照射光種類
直射光

ご注意

カタログの発光色赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L

未確定：候補が60型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

直接照射照明直接照射リング型 DRシリーズの仕様

直接照射照明直接照射リング型 DRシリーズの外観

DRシリーズの照射構造

LEDをリング状に配列。
傾斜角があるので、中央付近をダイレクトに明るく均一照射。
多彩な照明色を揃えている。
赤、白、青、緑、赤外（850nm，940nm）、紫外（375nm，400nm）色を標準で揃えている。検査対象や目的に応じた発光色の選択にもすぐ対応可能。
リング径の大きさも多彩。
小面積照射型から大型照射型までいろいろなタイプを揃えている。被写体の大きさ、レンズ径、対象までの距離などにより選択可能。

DR-40の寸法図

DR-50の寸法図

DR-70の寸法図

DR-90の寸法図

DR-110の寸法図

DR-140の寸法図

※ 上記以外の型番についてはカタログをご参照ください。

直接照明リング型照明の撮影サンプル例

缶底面のカラー写真。

ほぼ均一に照射でき、文字もはっきり認識可能。（RDR-90使用）

白（W）／緑（G）／青（B）／紫外（UV）

発光色	型式	傾斜角（°）	LED数（個）	消費電力（W）
（W）白色（G）緑色（B）青色（UV）紫外（365、375、400nm）	□DR-40	17	36	2.9
	□DR-50	20	45	3.6
	□DR-70	6	90	7.2
	□DR-90	20	108	8.7
	□DR-110	25	159	12.8
	□DR-140	30	180	14.4
	□DR-180	30	270	21.6
	□DR-220	30	408	32.7
	□DR-250	30	468	37.4
	□DR-290	30	570	45.6

※ コネクタは、すべて「SM型」となります。

赤（L）／赤外（IR）

発光色	型式	傾斜角（°）	LED数（個）	消費電力（W）
（R）赤色（IR）赤外（850 or 940nm）	□DR-40	17	36	1.5
	□DR-50	20	54	2.2
	□DR-70	6	114	4.6
	□DR-90	20	216	8.7
	□DR-110	25	252	10.1
	□DR-140	30	360	14.4
	□DR-180	30	462	18.5
	□DR-220	30	408	16.4
	□DR-250	30	468	18.7
	□DR-290	30	570	22.8

※ コネクタは、すべて「SM型」となります。

型番リスト

表示件数

型番

光種類

発光色

外形寸法 D（範囲）

(mm)

外形寸法 D

(mm)

消費電力（範囲）

(W)

消費電力

(W)

センター穴寸法 d（範囲）

(mm)

センター穴寸法 d

(mm)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

波長

(nm)

最小発注数量

可視光	ブルー	30.1～50	38	2.1～3	2.9	5～20	15	15.1～20	16	-	1個
可視光	ブルー	30.1～50	50	3.1～4	3.6	20.1～30	28	15.1～20	16	-	1個
可視光	ブルー	50.1～80	66	6.1～8	7.2	30.1～40	36	15.1～20	20	-	1個
可視光	ブルー	80.1～100	90	8.1～10	8.7	40.1～50	50	20.1～30	20.5	-	1個
可視光	ブルー	100.1～130	110	10.1～20	12.8	50.1～70	60	20.1～30	26	-	1個
可視光	ブルー	130.1～150	140	10.1～20	14.4	70.1～100	95	20.1～30	28	-	1個
可視光	ブルー	150.1～200	180	20.1～30	21.6	101～130	130	20.1～30	28	-	1個
可視光	グリーン	30.1～50	38	2.1～3	2.9	5～20	15	15.1～20	16	-	1個
可視光	グリーン	30.1～50	50	3.1～4	3.6	20.1～30	28	15.1～20	16	-	1個
可視光	グリーン	50.1～80	66	6.1～8	7.2	30.1～40	36	15.1～20	20	-	1個
可視光	グリーン	80.1～100	90	8.1～10	8.7	40.1～50	50	20.1～30	20.5	-	1個
可視光	グリーン	100.1～130	110	10.1～20	12.8	50.1～70	60	20.1～30	26	-	1個
可視光	グリーン	130.1～150	140	10.1～20	14.4	70.1～100	95	20.1～30	28	-	1個
可視光	グリーン	150.1～200	180	20.1～30	21.6	101～130	130	20.1～30	28	-	1個
赤外線	-	30.1～50	38	1.1～2	1.5	5～20	15	15.1～20	16	850	1個
赤外線	-	30.1～50	38	1.1～2	1.5	5～20	15	15.1～20	16	940	1個
赤外線	-	30.1～50	50	2.1～3	2.2	20.1～30	28	15.1～20	16	850	1個
赤外線	-	30.1～50	50	2.1～3	2.2	20.1～30	28	15.1～20	16	940	1個
赤外線	-	50.1～80	66	4.1～5	4.6	30.1～40	36	15.1～20	20	850	1個
赤外線	-	50.1～80	66	4.1～5	4.6	30.1～40	36	15.1～20	20	940	1個
赤外線	-	80.1～100	90	8.1～10	8.7	40.1～50	50	20.1～30	20.5	850	1個
赤外線	-	80.1～100	90	8.1～10	8.7	40.1～50	50	20.1～30	20.5	940	1個
赤外線	-	100.1～130	110	10.1～20	10.1	50.1～70	60	20.1～30	26	850	1個
赤外線	-	100.1～130	110	10.1～20	10.1	50.1～70	60	20.1～30	26	940	1個
赤外線	-	130.1～150	140	10.1～20	14.4	70.1～100	95	20.1～30	28	850	1個
赤外線	-	130.1～150	140	10.1～20	14.4	70.1～100	95	20.1～30	28	940	1個
赤外線	-	150.1～200	180	10.1～20	18.5	101～130	130	20.1～30	28	850	1個
赤外線	-	150.1～200	180	10.1～20	18.5	101～130	130	20.1～30	28	940	1個
可視光	レッド	30.1～50	38	1.1～2	1.5	5～20	15	15.1～20	16	-	1個
可視光	レッド	30.1～50	50	2.1～3	2.2	20.1～30	28	15.1～20	16	-	1個
可視光	レッド	50.1～80	66	4.1～5	4.6	30.1～40	36	15.1～20	20	-	1個
可視光	レッド	80.1～100	90	8.1～10	8.7	40.1～50	50	20.1～30	20.5	-	1個
可視光	レッド	100.1～130	110	10.1～20	10.1	50.1～70	60	20.1～30	26	-	1個
可視光	レッド	130.1～150	140	10.1～20	14.4	70.1～100	95	20.1～30	28	-	1個
可視光	レッド	150.1～200	180	10.1～20	18.5	101～130	130	20.1～30	28	-	1個
紫外線	-	30.1～50	38	2.1～3	2.9	5～20	15	15.1～20	16	365	1個
紫外線	-	30.1～50	38	2.1～3	2.9	5～20	15	15.1～20	16	375	1個
紫外線	-	30.1～50	38	2.1～3	2.9	5～20	15	15.1～20	16	400	1個
紫外線	-	30.1～50	50	3.1～4	3.6	20.1～30	28	15.1～20	16	365	1個
紫外線	-	30.1～50	50	3.1～4	3.6	20.1～30	28	15.1～20	16	375	1個
紫外線	-	30.1～50	50	3.1～4	3.6	20.1～30	28	15.1～20	16	400	1個
紫外線	-	50.1～80	66	6.1～8	7.2	30.1～40	36	15.1～20	20	365	1個
紫外線	-	50.1～80	66	6.1～8	7.2	30.1～40	36	15.1～20	20	375	1個
紫外線	-	50.1～80	66	6.1～8	7.2	30.1～40	36	15.1～20	20	400	1個
紫外線	-	80.1～100	90	8.1～10	8.7	40.1～50	50	20.1～30	20.5	365	1個
紫外線	-	80.1～100	90	8.1～10	8.7	40.1～50	50	20.1～30	20.5	375	1個
紫外線	-	80.1～100	90	8.1～10	8.7	40.1～50	50	20.1～30	20.5	400	1個
紫外線	-	100.1～130	110	10.1～20	12.8	50.1～70	60	20.1～30	26	365	1個
紫外線	-	100.1～130	110	10.1～20	12.8	50.1～70	60	20.1～30	26	375	1個
紫外線	-	100.1～130	110	10.1～20	12.8	50.1～70	60	20.1～30	26	400	1個
紫外線	-	130.1～150	140	10.1～20	14.4	70.1～100	95	20.1～30	28	365	1個
紫外線	-	130.1～150	140	10.1～20	14.4	70.1～100	95	20.1～30	28	375	1個
紫外線	-	130.1～150	140	10.1～20	14.4	70.1～100	95	20.1～30	28	400	1個
可視光	ホワイト	30.1～50	38	2.1～3	2.9	5～20	15	15.1～20	16	-	1個
可視光	ホワイト	30.1～50	50	3.1～4	3.6	20.1～30	28	15.1～20	16	-	1個
可視光	ホワイト	50.1～80	66	6.1～8	7.2	30.1～40	36	15.1～20	20	-	1個
可視光	ホワイト	80.1～100	90	8.1～10	8.7	40.1～50	50	20.1～30	20.5	-	1個
可視光	ホワイト	100.1～130	110	10.1～20	12.8	50.1～70	60	20.1～30	26	-	1個
可視光	ホワイト	130.1～150	140	10.1～20	14.4	70.1～100	95	20.1～30	28	-	1個
可視光	ホワイト	150.1～200	180	20.1～30	21.6	101～130	130	20.1～30	28	-	1個

通常単価(税別) (税込単価)	通常出荷日

70,769円63,692円 ( 70,061円 )	19日目
86,388円77,749円 ( 85,524円 )	19日目
118,327円106,494円 ( 117,143円 )	19日目
149,103円134,192円 ( 147,611円 )	19日目
178,927円161,034円 ( 177,137円 )	19日目
235,658円212,092円 ( 233,301円 )	19日目
300,305円270,274円 ( 297,301円 )	19日目
70,769円63,692円 ( 70,061円 )	19日目
86,388円77,749円 ( 85,524円 )	19日目
118,327円106,494円 ( 117,143円 )	19日目
149,103円134,192円 ( 147,611円 )	19日目
178,927円161,034円 ( 177,137円 )	19日目
235,658円212,092円 ( 233,301円 )	19日目
321,326円289,193円 ( 318,112円 )	19日目
70,769円63,692円 ( 70,061円 )	19日目
70,769円63,692円 ( 70,061円 )	19日目
86,388円77,749円 ( 85,524円 )	19日目
86,388円77,749円 ( 85,524円 )	19日目
118,327円106,494円 ( 117,143円 )	19日目
118,327円106,494円 ( 117,143円 )	19日目
149,103円 ( 164,013円 )	19日目
159,540円143,586円 ( 157,945円 )	19日目
178,927円161,034円 ( 177,137円 )	19日目
178,927円161,034円 ( 177,137円 )	19日目
235,658円212,092円 ( 233,301円 )	19日目
235,658円212,092円 ( 233,301円 )	19日目
300,305円270,274円 ( 297,301円 )	19日目
300,305円270,274円 ( 297,301円 )	19日目
70,769円63,692円 ( 70,061円 )	19日目
86,388円77,749円 ( 85,524円 )	19日目
118,327円106,494円 ( 117,143円 )	19日目
149,103円134,192円 ( 147,611円 )	19日目
178,927円161,034円 ( 177,137円 )	19日目
235,658円212,092円 ( 233,301円 )	19日目
300,305円270,274円 ( 297,301円 )	19日目
163,941円147,546円 ( 162,301円 )	19日目
163,941円147,546円 ( 162,301円 )	19日目
163,941円147,546円 ( 162,301円 )	19日目
208,757円187,881円 ( 206,669円 )	19日目
208,757円187,881円 ( 206,669円 )	19日目
208,757円187,881円 ( 206,669円 )	19日目
295,816円266,234円 ( 292,857円 )	19日目
295,816円266,234円 ( 292,857円 )	19日目
295,816円266,234円 ( 292,857円 )	19日目
372,706円335,435円 ( 368,979円 )	19日目
372,706円335,435円 ( 368,979円 )	19日目
372,706円335,435円 ( 368,979円 )	19日目
447,315円402,583円 ( 442,841円 )	19日目
447,315円402,583円 ( 442,841円 )	19日目
447,315円402,583円 ( 442,841円 )	9日目
589,145円530,230円 ( 583,253円 )	19日目
589,145円 ( 648,060円 )	19日目
589,145円530,230円 ( 583,253円 )	19日目
70,769円63,692円 ( 70,061円 )	19日目
86,388円77,749円 ( 85,524円 )	19日目
118,327円106,494円 ( 117,143円 )	19日目
149,103円134,192円 ( 147,611円 )	19日目
178,927円161,034円 ( 177,137円 )	19日目
235,658円212,092円 ( 233,301円 )	19日目
300,305円270,274円 ( 297,301円 )	19日目

詳細情報

基本情報

基本情報

直接照射照明リング型の検査用照明。
【特長】
・リング上に配列されたLEDを中心付近に向けて実装。
・素子からの光は対象物をダイレクトに照射。
・LED素子は各々が拡がり角をもって発光するので、明るく均一な照射面になる。
・豊富な発光色、多彩な照明形状で、様々なワークや検出目的に対応可能。
【用途】
・各種印字検査、印刷面汚れ、キズ検査、測長検査など。

ご注意

カタログの発光色赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L

カタログ

カタログ (見開き版)

商品担当おすすめ

日進電子工業
直接照射照明フラットリング型 DR-FAシリーズ
発光面に傾斜がなく、ダイレクトに照射できます。正反射ワークに最適です。
日進電子工業
直接照射照明直接照射バー型 DLシリーズ
バータイプ高密度照明です。発行面700mm長まで取扱い多数ございます。
日進電子工業
間接照射照明無影フラットリング型 FRシリーズ
LEDをリング横サイドに実装した、薄型無影照明です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

直接照射照明リング型 DRシリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品直接照射照明リング型 DRシリーズ	直接照射照明水平照射リング型 DR-UAシリーズ	直接照射照明フラットリング型 DR-FAシリーズ	直接照射照明ローアングルリング型 DR-LAシリーズ	直接照射照明ハイパワーフラットリング型 DR-FHシリーズ	直接照射照明直接照射バー型 DLシリーズ
メーカー	日進電子工業	日進電子工業	日進電子工業	日進電子工業	日進電子工業	日進電子工業
通常価格	70,769円-	95,885円 -	68,300円 -	91,783円 -	133,257円 -	45,486円 -
通常出荷日	9日目〜	9日目〜	19日目	14日目〜	19日目	4日目〜
本体種類	リング形	リング形	リング形	リング形	リング形	バー形
照射方向	斜光	垂直投光	垂直投光	斜光	垂直投光	垂直投光
光源	自光式	自光式	自光式	自光式	自光式	自光式
照射光種類	直射光	直射光	直射光	直射光	直射光	直射光
