面型遠赤外線ヒーター

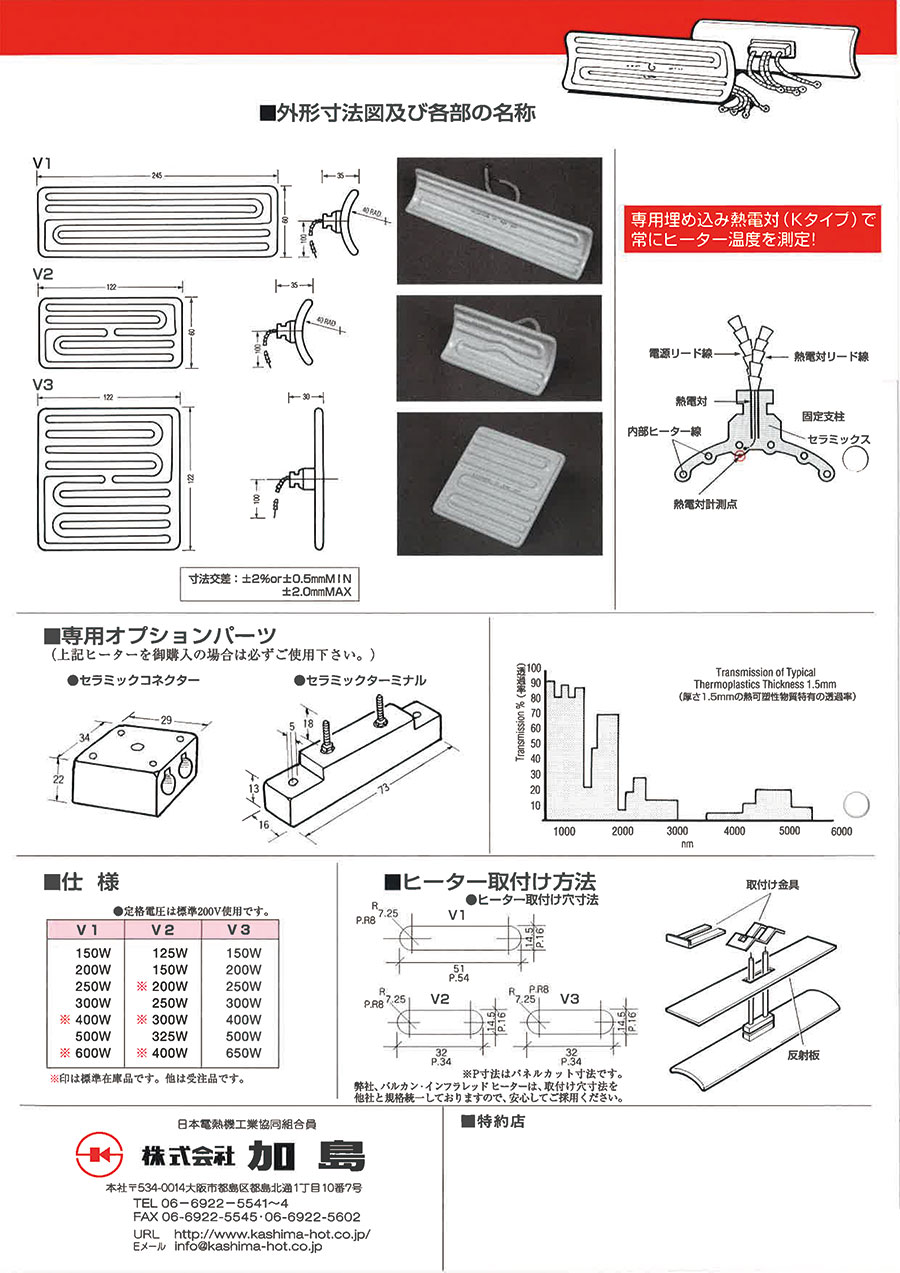

外形図

（１）電源リード線　（２）熱電対　（３）内部ヒーター線　（４）熱電対計測点　（５）セラミックス固定支柱　（６）熱電対リード線

寸法図（V1）

寸法図（V2）

製品仕様

被加熱物の大きさに合わせて、ヒーターの大きさが2種類ある。
それぞれの大きさに容量(Ｗ)を選べる。
また、センサーを内蔵した製品も選べる。

使用方法・使用事例







• 真空成型機にて基材(樹脂製ｼｰﾄ等)の加熱用に使用。
• 輻射熱を利用して加熱する被加熱物に使用。
• 他に固体加熱用として使用可能。
• 大きな板状の被加熱物を加熱する場合、端部は温度が低く、中央付近は温度が高くなる傾向にある。
• 起伏や高低差がある被加熱物の場合、ヒーターとの距離の違いにより温度差を付けるような検討が必要な場合がある。
• 細分化する事により温度ムラなく加熱する事が可能。
• 温度センサーを内蔵した商品も選定可能。

商品特長詳細

• 面状ヒーターですので、被加熱物を均一に加熱します。
• 高ワット密度設計の為、急速に加熱します。
• 約500℃まで昇温します。
• 耐酸化・耐薬品に優れたセラミックを使用し、長寿命です。
• コンパクトなので省スペースに役立ちます。
• 起伏があり高低差のある箇所（自動車のダッシュボードの金型など）は、それぞれのヒーターに温度センサーを内蔵できるので、
  温度調節が可能です。
