ナイロン ナットインサート/NNI
- 通常単価(税別)
- 40円～63円
- 税込単価
- 44円～69円
【ねじの呼び（M）】2.5/3/4/5/6/8本体【材質】ナイロン66【色】乳...
詳細情報を確認する未確定：候補が6型番あります。
詳細情報
基本情報
【ねじの呼び（M）】2.5/3/4/5/6/8
本体
【材質】ナイロン66
【色】乳白色
【熱変形温度】1.82Mpa…75℃
【UL規格】UL94V-2（材料）
ネジ部
【材質】アルミ（A2011相当）
【処理】脱脂
商品情報
外形図
規格表
| 型番 | ネジ径 | ツバ厚 t | 取付穴径 X | 取付基板厚 S | L |
|---|---|---|---|---|---|
| NNI-2545 | M2.5 | 0.75 | 6.4 | 0.8～1.2 | 8.0 |
| NNI-3050 | M3 | 0.75 | 8.0 | 1.3～2.0 | 9.6 |
| NNI-4070 | M4 | 0.75 | 10.3 | 2.1～2.4 | 12.7 |
| NNI-5080 | M5 | 0.75 | 10.3 | 2.1～2.4 | 12.7 |
| NNI-6010 | M6 | 0.75 | 12.7 | 2.5～3.2 | 15.9 |
| NNI-8125 | M8 | 0.75 | 14.3 | 3.3～4.0 | 19.0 |
※取付穴径公差：+0.15、-0
商品特長詳細
用途
- ナイロンナットインサートは片側からのネジ締め作業のみで固定可能です。（内側からのナット留めの必要がなく、作業工程の手間を省きます。）
（1）筐体の取付穴に製品を挿入し、基板やシャーシを挟みこんでネジ止めします。ネジ締めの際にアルミナットが上部へせり出し、本体が外方向へ膨らむことで固定します。
（2）また、0.75mm厚のツバにより極短間での取付が可能です。（筐体の外面にプレート等を固定する用途でもご使用いただけます。）
（3）ナット側からご希望寸法の丸型スペーサーを取付けることで、多段層でのスペーシングも可能となります。

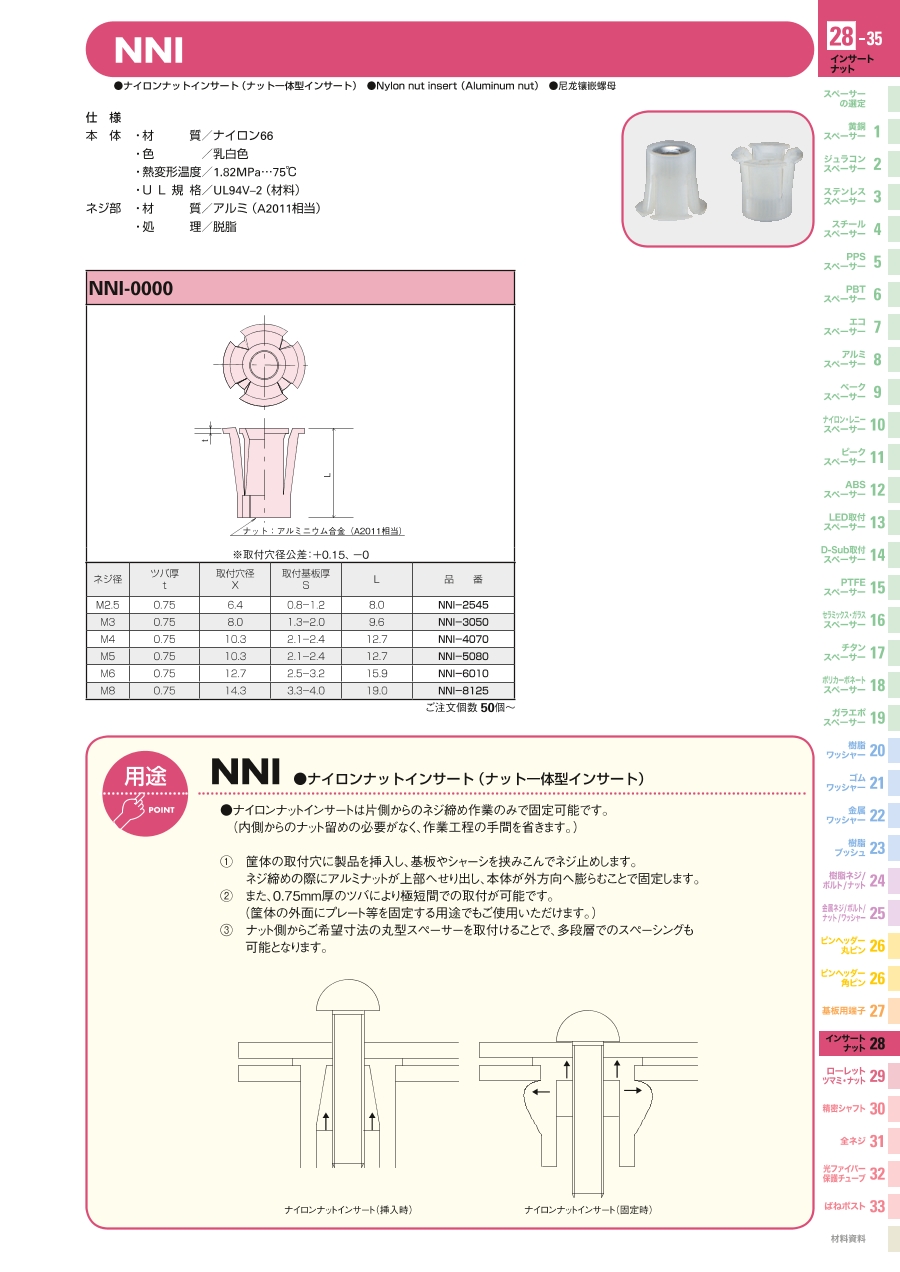

カタログ
