廣杉計器

黄銅ビットインサート（スタンダード型・片面タイプ） HSB【1～50個入り】

Name: 黄銅ビットインサート（スタンダード型・片面タイプ） HSB【1～50個入り】
Brand: 廣杉計器
SKU: 221006205378
Rating: 4.2 (4 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（4件）

この商品のFAQをみる（1件）

通常単価(税別): 32円～1,687円

税込単価: 35円～1,856円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

廣杉計器

黄銅ビットインサート（スタンダード型・両面タイプ） HSB-Z

通常価格(税別)： 35円 (税込価格：39円)

通常出荷日：8 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

廣杉計器

黄銅ミニビットインサート/HMIB-Z

通常価格(税別)： 36円 (税込価格：40円)

通常出荷日：在庫品1日目

「ねじインサート｣｢締結用ねじ」ともよばれ、プラスチック、樹脂等を原材とした成...

詳細情報を確認する

種類
圧入
使用用途
軽金属
ねじ種類
メートル(並目)ねじ
材質
黄銅
ノッチ
なし
形状
標準
使用環境
製造機器
面取り
片側
処理方法
脱脂
材質詳細
黄銅(C3604BD)カドミウム含有量75ppm未満

未確定：候補が79型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじ径(挿入後) M

(mm)

長さ(挿入後) L　(D=ねじ径 M)

外径

長さ(挿入後)

RoHS?

最小発注数量

1.4	2D	3	3	10	50個
1.6	2.5D	3	4	10	50個
1.7	1.5D	3	2.5	10	50個
1.7	2.5D	3	4	10	50個
1.7	2.5D	3.5	4	10	50個
2	1.5D	3	3.3	10	50個
2	1D	3	2	10	50個
2	1D	3	2.5	10	50個
2	1.5D	3	3	10	50個
2	1.5D	3	3.5	10	50個
2	2D	3	4	10	50個
2	2.5D	3	4.5	10	50個
2	3D	3	5.5	10	50個
2	3D	3	6	10	50個
2	4D	3	8	10	50個
2	1.5D	3.5	3	10	50個
2	2D	3.5	4	10	50個
2	1.5D	4	3	10	50個
2	2.5D	4	5	10	50個
2	3D	4	6	10	50個
2	3.5D	4	7	10	50個
2.6	2D	4	5	10	50個
2.6	2.5D	4.5	7	10	50個
2.6	1D	3.5	2.5	10	50個
2.6	1D	3.5	3	10	50個
2.6	1D	4	2.5	10	50個
2.6	1D	4	3	10	50個
2.6	1.5D	4	3.5	10	50個
2.6	1.5D	4	4	10	50個
2.6	2.5D	4	6	10	50個
2.6	1D	4.5	3.5	10	50個
2.6	1.5D	4.5	4	10	50個
2.6	2D	4.5	5	10	50個
3	2.5D	4.5	7	10	50個
3	3D	5.5	9	10	50個
3	1.5D	5	5.3	10	50個
3	2D	5	6.5	10	50個
3	1.5D	4.5	4.8	10	50個
3	3.5D	4.5	10	10	50個
3	0.7D	4.5	2	10	50個
3	1D	4.5	3	10	50個
3	1.5D	4.5	4	10	1個
3	1.5D	4.5	5	10	50個
3	2D	4.5	6	10	50個
3	2.5D	4.5	8	10	50個
3	3D	4.5	9	10	50個
3	1D	5	3	10	50個
3	1D	5	3.5	10	50個
3	1.5D	5	4	10	50個
3	1.5D	5	5	10	50個
3	2D	5	6	10	50個
3	1D	5.5	3	10	50個
3	1.5D	5.5	4	10	50個
3	1.5D	5.5	5	10	50個
3	2D	5.5	6	10	50個
4	2.5D	5.5	9	10	50個
4	1.5D	5.5	7	10	50個
4	2D	6.5	8	10	50個
4	3D	6.5	11	10	50個
4	1.5D	5.5	5.8	10	50個

通常単価(税別) (税込単価)	通常出荷日

34円 ( 37円 )	8日目
36円 ( 40円 )	8日目
33円 ( 36円 )	8日目
34円 ( 37円 )	8日目
34円 ( 37円 )	8日目
32円 ( 35円 )	8日目
34円 ( 37円 )	8日目
34円 ( 37円 )	8日目
33円 ( 36円 )	8日目
36円 ( 40円 )	8日目
34円 ( 37円 )	8日目
33円 ( 36円 )	8日目
32円 ( 35円 )	8日目
32円 ( 35円 )	8日目
34円 ( 37円 )	8日目
32円 ( 35円 )	8日目
36円 ( 40円 )	8日目
32円 ( 35円 )	8日目
33円 ( 36円 )	8日目
32円 ( 35円 )	8日目
33円 ( 36円 )	8日目
34円 ( 37円 )	8日目
39円 ( 43円 )	8日目
36円 ( 40円 )	8日目
32円 ( 35円 )	8日目
34円 ( 37円 )	8日目
33円 ( 36円 )	8日目
32円 ( 35円 )	8日目
36円 ( 40円 )	8日目
36円 ( 40円 )	8日目
32円 ( 35円 )	8日目
32円 ( 35円 )	8日目
32円 ( 35円 )	8日目
42円 ( 46円 )	8日目
42円 ( 46円 )	8日目
36円 ( 40円 )	8日目
36円 ( 40円 )	8日目
39円 ( 43円 )	8日目
38円 ( 42円 )	8日目
39円 ( 43円 )	8日目
38円 ( 42円 )	8日目
307円 ( 338円 )	在庫品1日目当日出荷可能
46円 ( 51円 )	15日目
38円 ( 42円 )	8日目
42円 ( 46円 )	8日目
39円 ( 43円 )	8日目
36円 ( 40円 )	8日目
36円 ( 40円 )	8日目
39円 ( 43円 )	8日目
39円 ( 43円 )	8日目
39円 ( 43円 )	8日目
39円 ( 43円 )	8日目
36円 ( 40円 )	8日目
39円 ( 43円 )	8日目
38円 ( 42円 )	8日目
45円 ( 50円 )	8日目
41円 ( 45円 )	8日目
63円 ( 69円 )	8日目
54円 ( 59円 )	8日目
39円 ( 43円 )	8日目

基本情報
商品情報

基本情報

「ねじインサート｣｢締結用ねじ」ともよばれ、プラスチック、樹脂等を
原材とした成形製品の｢締結部品」として利用されているインサートナット。
【特長】
・材質：黄銅（C3604BD）カドミウム含有量75ppm未満。
・処理：脱脂。
・ネジ径：M1.4／M1.6／M1.7／M2／M2.6／M3／M4／M5。
【用途】
・OA機器／弱電機器／通信機器／輸送機器部品などに。

商品情報

黄銅ビットインサート（スタンダード型・片面タイプ） HSBの詳細

黄銅ビットインサート（スタンダード型・片面タイプ） HSB イメージ

黄銅ビットインサート（スタンダード型・片面タイプ） HSBの寸法

（単位：mm）

HSBの寸法図

ネジ径（ピッチ）	D1-D2	L	品番
M1.4 （0.3）	3.0-3.3	3.0	HSB-143030
M1.6 （0.35）	3-3.3	4.0	HSB-1603040
M1.7 （0.35）	3-3.3	2.5	HSB-173025
	3-3.3	4.0	HSB-173040
	3.5-3.8	4.0	HSB-173540
M2 （0.4）	3.0-3.3	2.0	HSB-203020
		2.5	HSB-203025
		3.0	HSB-203030
		3.3	HSB-2001
		3.5	HSB-203035
		4.0	HSB-203040
		4.5	HSB-203045
		5.5	HSB-203055
	3.0-3.3	6.0	HSB-203060
	3.0-3.3	8.0	HSB-203080
	3.5-3.8	3.0	HSB-203530
	3.5-3.8	4.0	HSB-203540
	4.0-4.3	3.0	HSB-204030
		5.0	HSB-204050
		6.0	HSB-204060
		7.0	HSB-204070
M2.6 （0.45）	3.5-3.8	2.5	HSB-263525
	3.5-3.8	3.0	HSB-263530
	4.0-4.3	2.5	HSB-264025
		3.0	HSB-264030
		3.5	HSB-264035
		4.0	HSB-264040
	4.0-4.3	5.0	HSB-2601
	4.0-4.3	6.0	HSB-264060
	4.5-4.8	3.5	HSB-264535
		4.0	HSB-264540
		5.0	HSB-264550
		7.0	HSB-2602
M3 （0.5）	4.5-4.8	2.0	HSB-304520
		3.0	HSB-304530
		4.0	HSB-304540
		4.8	HSB-3006
		5.0	HSB-304550
		6.0	HSB-304560
		7.0	HSB-3001
		8.0	HSB-304580
		9.0	HSB-304590
		10.0	HSB-3007
	5.0-5.3	3.0	HSB-305030
		3.5	HSB-305035
		4.0	HSB-305040
		5.0	HSB-305050
		5.3	HSB-3004
		6.0	HSB-305060
		6.5	HSB-3005
	5.5-5.8	3.0	HSB-305530
		4.0	HSB-305540
		5.0	HSB-305550
		6.0	HSB-305560
		9.0	HSB-3003
M4 （0.7）	5.5-5.8	3.0	HSB-405530
		4.0	HSB-405540
		5.0	HSB-405550
		5.8	HSB-4005
		6.0	HSB-405560
		7.0	HSB-4002
		8.0	HSB-405580
		9.0	HSB-4001
	6.0-6.3	5.0	HSB-406050
		6.0	HSB-406060
		8.0	HSB-406080
		12.0	HSB-4006
	6.5-6.8	5.0	HSB-406550
		6.0	HSB-406560
		7.0	HSB-406570
		8.0	HSB-4003
		11.0	HSB-4004
M5 （0.8）	6.5-6.8	3.5	HSB-506535
		5.5	HSB-506555
		6.8	HSB-5004
		8.0	HSB-5002
	6.5-6.8	11.0	HSB-5001
	8.0-8.3	5.0	HSB-508050
	8.0-8.3	9.0	HSB-5003

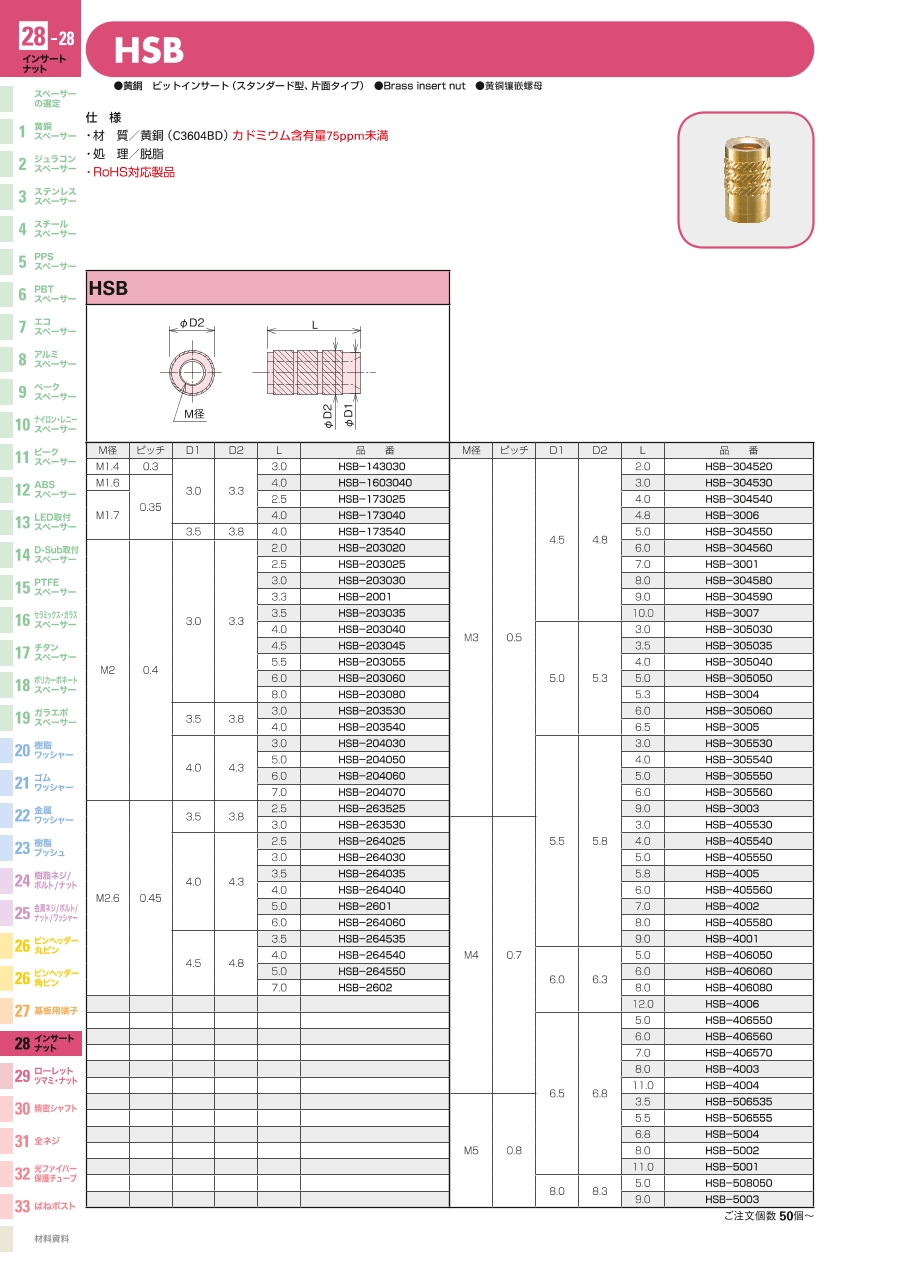

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

黄銅ビットインサート（スタンダード型・片面タイプ） HSBのレビュー

4.2平均満足度：4.24件のレビュー

星5
50%
星4
25%
星3
25%
星2
0%
星1
0%

樹脂のタップに

満足度：5.02019/05/31

樹脂にタップを立てる際に使用圧入が本来の使い方だが、下穴を少し小さくして、半田ごてでインサートを加熱しながら樹脂を...もっと読む

1人が参考にしています。

機構確認テストに使用しました

満足度：3.02024/01/29

試作の前段階として重要な部分の機構確認テストに使用しました。軸に樹脂部品を固定するのに初めて使いました。実際にテストした...もっと読む

0人が参考にしています。

3Dプリンター品へのネジ穴設定

満足度：4.02021/12/29

樹脂部品の穴に熱圧入するだけで強度のあるネジ穴が設定できます。ネジ径、長さともに種類がたくさんあり重宝しています。

0人が参考にしています。

樹脂部品にねじ追加

満足度：5.02021/08/16

仕様書通り下穴を加工してアクリル樹脂に圧入器で圧入しました。ボルトを手締めにて使用していますが、特に問題なく使用できてい...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

QＲｏＨＳ対応品ですか？

対応品です。
