廣杉計器

スチールスペーサー（中空・巻パイプ）/CF-ZE

Name: スチールスペーサー（中空・巻パイプ）/CF-ZE
Brand: 廣杉計器
SKU: 221006204333
Rating: 4.7 (7 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（7件）

通常単価(税別): 10円～516円

税込単価: 11円～568円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

廣杉計器

黄銅スペーサー（中空・丸型） CB-E/-BE/-CE

4.5

通常価格(税別)： 18円 (税込価格：20円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

廣杉計器

スチールスペーサー（中空）/CF-E

通常価格(税別)： 40円 (税込価格：44円)

通常出荷日：在庫品1日目

【対応ねじの呼び（M）】2/2.6/3/4/5/6【材質】鋼板（SPCC）【処...

詳細情報を確認する

形状
ストレート
内径タイプ
ストレート
材質
鉄
表面処理
三価クロメート（白）
厚み・長さ公差
指定なし
材質詳細
鋼板(SPCC)
表面処理詳細
三価クロムクロメート処理

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が70型番あります。

商品情報
型番リスト
詳細情報
カタログ

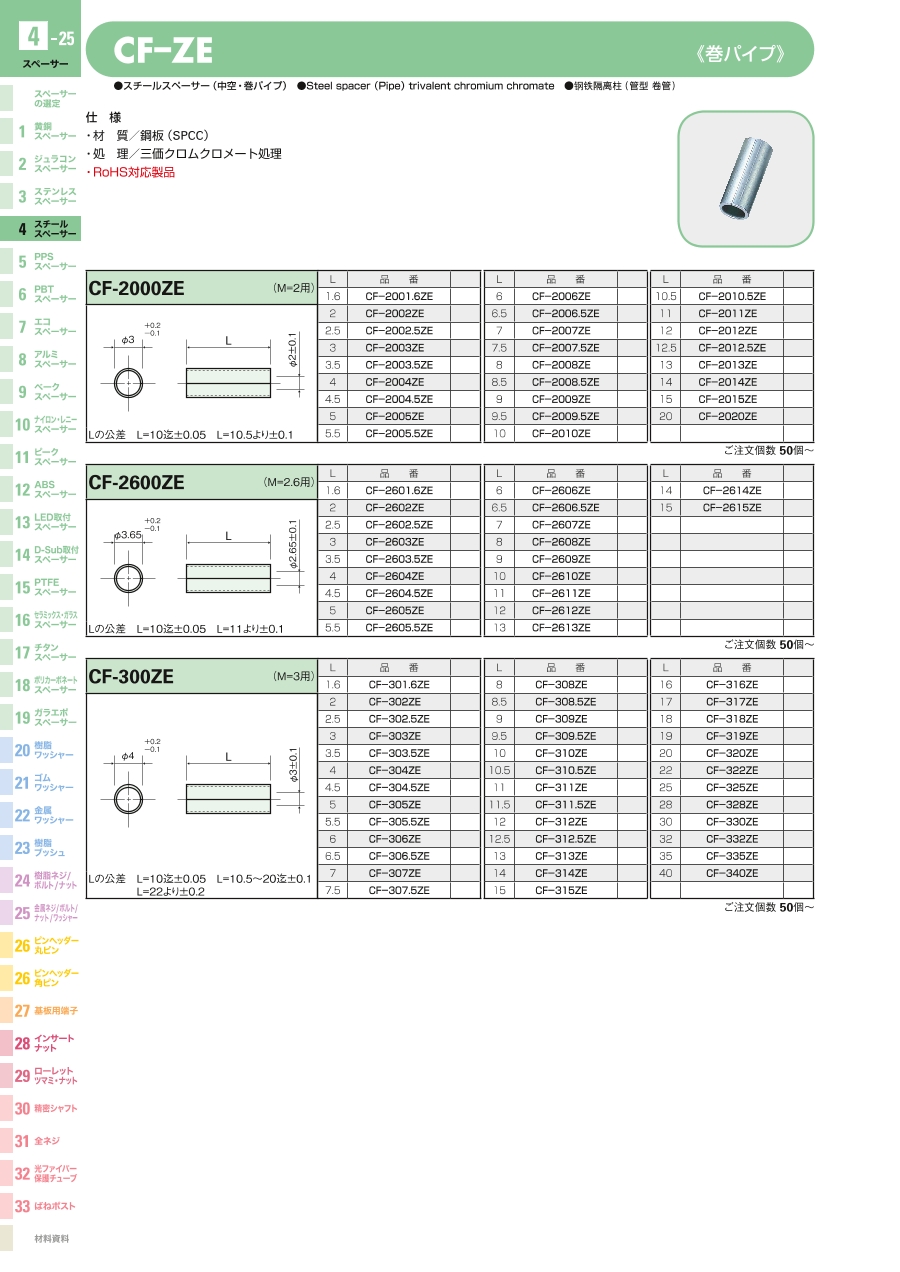

商品情報

外形図

CF-2000ZE

（M=2用）

Lの公差 L=10迄±0.05 L=10.5より±0.1

CF-2600ZE

（M=2.6用）

Lの公差 L=10迄±0.05 L=11より±0.1

CF-300ZE

（M=3用）

Lの公差 L=10迄±0.05 L=10.5～20迄±0.1 L=22より±0.2

CF-400ZE

（M=4用）

Lの公差 L=10迄±0.05 L=10.5～20迄±0.1 L=22より±0.2

CF-500ZE

（M=5用）

Lの公差 L=10迄±0.05 L=10.5～20迄±0.1 L=22より±0.2

CF-600ZE

（M=6用）

Lの公差 L=10迄±0.05 L=10.5～20迄±0.1 L=22より±0.2

製品仕様

・材質/鋼板（SPCC）
・処理/三価クロムクロメート処理

規格表

型番	L	型番	L	型番	L	型番	L	型番	L	型番	L
CF-2001.6ZE	1.6	CF-2601.6ZE	1.6	CF-301.6ZE	1.6	CF-402ZE	2	CF-502.5ZE	2.5	CF-603ZE	3
CF-2002ZE	2	CF-2602ZE	2	CF-302ZE	2	CF-402.5ZE	2.5	CF-503ZE	3	CF-603.5ZE	3.5
CF-2002.5ZE	2.5	CF-2602.5ZE	2.5	CF-302.5ZE	2.5	CF-403ZE	3	CF-503.5ZE	3.5	CF-604ZE	4
CF-2003ZE	3	CF-2603ZE	3	CF-303ZE	3	CF-403.5ZE	3.5	CF-504ZE	4	CF-604.5ZE	4.5
CF-2003.5ZE	3.5	CF-2603.5ZE	3.5	CF-303.5ZE	3.5	CF-404ZE	4	CF-504.5ZE	4.5	CF-605ZE	5
CF-2004ZE	4	CF-2604ZE	4	CF-304ZE	4	CF-404.5ZE	4.5	CF-505ZE	5	CF-605.5ZE	5.5
CF-2004.5ZE	4.5	CF-2604.5ZE	4.5	CF-304.5ZE	4.5	CF-405ZE	5	CF-505.5ZE	5.5	CF-606ZE	6
CF-2005ZE	5	CF-2605ZE	5	CF-305ZE	5	CF-405.5ZE	5.5	CF-506ZE	6	CF-606.5ZE	6.5
CF-2005.5ZE	5.5	CF-2605.5ZE	5.5	CF-305.5ZE	5.5	CF-406ZE	6	CF-506.5ZE	6.5	CF-607ZE	7
CF-2006ZE	6	CF-2606ZE	6	CF-306ZE	6	CF-406.5ZE	6.5	CF-507ZE	7	CF-607.5ZE	7.5
CF-2006.5ZE	6.5	CF-2606.5ZE	6.5	CF-306.5ZE	6.5	CF-407ZE	7	CF-507.5ZE	7.5	CF-608ZE	8
CF-2007ZE	7	CF-2607ZE	7	CF-307ZE	7	CF-407.5ZE	7.5	CF-508ZE	8	CF-608.5ZE	8.5
CF-2007.5ZE	7.5	CF-2608ZE	8	CF-307.5ZE	7.5	CF-408ZE	8	CF-508.5ZE	8.5	CF-609ZE	9
CF-2008ZE	8	CF-2609ZE	9	CF-308ZE	8	CF-408.5ZE	8.5	CF-509ZE	9	CF-609.5ZE	9.5
CF-2008.5ZE	8.5	CF-2610ZE	10	CF-308.5ZE	8.5	CF-409ZE	9	CF-509.5ZE	9.5	CF-610ZE	10
CF-2009ZE	9	CF-2611ZE	11	CF-309ZE	9	CF-409.5ZE	9.5	CF-510ZE	10	CF-610.5ZE	10.5
CF-2009.5ZE	9.5	CF-2612ZE	12	CF-309.5ZE	9.5	CF-410ZE	10	CF-510.5ZE	10.5	CF-611ZE	11
CF-2010ZE	10	CF-2613ZE	13	CF-310ZE	10	CF-410.5ZE	10.5	CF-511ZE	11	CF-611.5ZE	11.5
CF-2010.5ZE	10.5	CF-2614ZE	14	CF-310.5ZE	10.5	CF-411ZE	11	CF-511.5ZE	11.5	CF-612ZE	12
CF-2011ZE	11	CF-2615ZE	15	CF-311ZE	11	CF-411.5ZE	11.5	CF-512ZE	12	CF-612.5ZE	12.5
CF-2012ZE	12	-	-	CF-311.5ZE	11.5	CF-412ZE	12	CF-512.5ZE	12.5	CF-613ZE	13
CF-2012.5ZE	12.5	-	-	CF-312ZE	12	CF-412.5ZE	12.5	CF-513ZE	13	CF-614ZE	14
CF-2013ZE	13	-	-	CF-312.5ZE	12.5	CF-413ZE	13	CF-514ZE	14	CF-615ZE	15
CF-2014ZE	14	-	-	CF-313ZE	13	CF-414ZE	14	CF-515ZE	15	CF-616ZE	16
CF-2015ZE	15	-	-	CF-314ZE	14	CF-415ZE	15	CF-516ZE	16	CF-617ZE	17
CF-2020ZE	20	-	-	CF-315ZE	15	CF-416ZE	16	CF-517ZE	17	CF-618ZE	18
-	-	-	-	CF-316ZE	16	CF-417ZE	17	CF-518ZE	18	CF-619ZE	19
-	-	-	-	CF-317ZE	17	CF-418ZE	18	CF-519ZE	19	CF-620ZE	20
-	-	-	-	CF-318ZE	18	CF-419ZE	19	CF-520ZE	20	CF-622ZE	22
-	-	-	-	CF-319ZE	19	CF-420ZE	20	CF-522ZE	22	CF-625ZE	25
-	-	-	-	CF-320ZE	20	CF-422ZE	22	CF-525ZE	25	CF-628ZE	28
-	-	-	-	CF-322ZE	22	CF-425ZE	25	CF-528ZE	28	CF-630ZE	30
-	-	-	-	CF-325ZE	25	CF-428ZE	28	CF-530ZE	30	CF-632ZE	32
-	-	-	-	CF-328ZE	28	CF-430ZE	30	CF-532ZE	32	CF-635ZE	35
-	-	-	-	CF-330ZE	30	CF-432ZE	32	CF-535ZE	35	CF-640ZE	40
-	-	-	-	CF-332ZE	32	CF-435ZE	35	-	-	CF-645ZE	45
-	-	-	-	CF-335ZE	35	-	-	-	-	-	-
-	-	-	-	CF-340ZE	40	-	-	-	-	-	-

型番リスト

表示件数

型番

外径

(mm)

内径

(mm)

厚さ・長さ

(mm)

外径公差

内径公差

RoHS?

最小発注数量

3	2	3	+0.2～-0.1	±0.1	10	20個
3	2	6	+0.2～-0.1	±0.1	10	1個
3	2	6.5	+0.2～-0.1	±0.1	-	50個
3	2	7	+0.2～-0.1	±0.1	-	50個
3	2	9	+0.2～-0.1	±0.1	-	50個
3	2	11	+0.2～-0.1	±0.1	-	50個
3	2	20	+0.2～-0.1	±0.1	-	50個
3.65	2.65	2	+0.2～-0.1	±0.1	-	50個
3.65	2.65	3	+0.2～-0.1	±0.1	-	50個
3.65	2.65	15	+0.2～-0.1	±0.1	-	50個
4	3	1.6	+0.2～-0.1	±0.1	10	20個
4	3	2.5	+0.2～-0.1	±0.1	10	20個
4	3	3	+0.2～-0.1	±0.1	10	20個
4	3	3.5	+0.2～-0.1	±0.1	10	20個
4	3	4	+0.2～-0.1	±0.1	-	50個
4	3	7	+0.2～-0.1	±0.1	-	50個
4	3	8.5	+0.2～-0.1	±0.1	-	50個
4	3	10.5	+0.2～-0.1	±0.1	-	50個
4	3	11	+0.2～-0.1	±0.1	-	50個
4	3	12	+0.2～-0.1	±0.1	10	20個
4	3	12.5	+0.2～-0.1	±0.1	-	50個
4	3	13	+0.2～-0.1	±0.1	-	50個
4	3	20	+0.2～-0.1	±0.1	-	50個
4	3	32	+0.2～-0.1	±0.1	-	50個
4	3	40	+0.2～-0.1	±0.1	-	50個
5.3	4.1	2	+0.2～-0.1	±0.15	10	50個
5.3	4.1	3	+0.2～-0.1	±0.15	10	1個
5.3	4.1	3.5	+0.2～-0.1	±0.15	10	50個
5.3	4.1	5.5	+0.2～-0.1	±0.15	-	50個
5.3	4.1	6.5	+0.2～-0.1	±0.15	10	1個
5.3	4.1	9	+0.2～-0.1	±0.15	-	50個
5.3	4.1	11	+0.2～-0.1	±0.15	-	50個
5.3	4.1	11.5	+0.2～-0.1	±0.15	-	50個
5.3	4.1	12.5	+0.2～-0.1	±0.15	-	50個
5.3	4.1	14	+0.2～-0.1	±0.15	-	50個
5.3	4.1	15	+0.2～-0.1	±0.15	10	50個
5.3	4.1	17	+0.2～-0.1	±0.15	-	50個
5.3	4.1	20	+0.2～-0.1	±0.15	10	1個
5.3	4.1	25	+0.2～-0.1	±0.15	10	20個
5.3	4.1	35	+0.2～-0.1	±0.15	-	50個
6.3	5.1	3	+0.2～-0.1	±0.15	10	20個
6.3	5.1	4	+0.2～-0.1	±0.15	-	50個
6.3	5.1	5	+0.2～-0.1	±0.15	10	20個
6.3	5.1	5.5	+0.2～-0.1	±0.15	-	50個
6.3	5.1	6.5	+0.2～-0.1	±0.15	-	50個
6.3	5.1	7	+0.2～-0.1	±0.15	10	50個
6.3	5.1	8.5	+0.2～-0.1	±0.15	-	50個
6.3	5.1	9	+0.2～-0.1	±0.15	-	50個
6.3	5.1	11	+0.2～-0.1	±0.15	-	50個
6.3	5.1	11.5	+0.2～-0.1	±0.15	-	50個
6.3	5.1	15	+0.2～-0.1	±0.15	-	50個
6.3	5.1	16	+0.2～-0.1	±0.15	10	20個
6.3	5.1	17	+0.2～-0.1	±0.15	-	50個
6.3	5.1	18	+0.2～-0.1	±0.15	-	50個
6.3	5.1	25	+0.2～-0.1	±0.15	10	20個
6.3	5.1	28	+0.2～-0.1	±0.15	-	50個
6.3	5.1	30	+0.2～-0.1	±0.15	10	50個
6.3	5.1	35	+0.2～-0.1	±0.15	-	50個
7.8	6.2	3	+0.3～-0.1	±0.15	10	20個
7.8	6.2	5	+0.3～-0.1	±0.15	10	50個

通常単価(税別) (税込単価)	通常出荷日

324円 ( 356円 )	在庫品1日目当日出荷可能
324円 ( 356円 )	在庫品1日目当日出荷可能
12円 ( 13円 )	9日目
12円 ( 13円 )	9日目
12円 ( 13円 )	9日目
10円 ( 11円 )	9日目
10円 ( 11円 )	9日目
12円 ( 13円 )	9日目
12円 ( 13円 )	9日目
10円 ( 11円 )	9日目
344円 ( 378円 )	在庫品1日目当日出荷可能
324円 ( 356円 )	在庫品1日目当日出荷可能
324円 ( 356円 )	在庫品1日目当日出荷可能
324円 ( 356円 )	在庫品1日目当日出荷可能
55円 ( 61円 )	9日目
12円 ( 13円 )	9日目
58円 ( 64円 )	9日目
64円 ( 70円 )	9日目
12円 ( 13円 )	9日目
344円 ( 378円 )	在庫品1日目当日出荷可能
10円 ( 11円 )	9日目
12円 ( 13円 )	9日目
109円 ( 120円 )	9日目
10円 ( 11円 )	9日目
10円 ( 11円 )	9日目
58円 ( 64円 )	在庫品1日目当日出荷可能
51円 ( 56円 )	在庫品1日目当日出荷可能
55円 ( 61円 )	在庫品1日目当日出荷可能
64円 ( 70円 )	9日目
324円 ( 356円 )	在庫品1日目当日出荷可能
10円 ( 11円 )	9日目
12円 ( 13円 )	9日目
10円 ( 11円 )	9日目
90円 ( 99円 )	9日目
12円 ( 13円 )	9日目
12円 ( 13円 )	在庫品1日目当日出荷可能
116円 ( 128円 )	9日目
516円 ( 568円 )	在庫品1日目当日出荷可能
394円 ( 433円 )	在庫品1日目当日出荷可能
15円 ( 17円 )	9日目
344円 ( 378円 )	在庫品1日目当日出荷可能
68円 ( 75円 )	9日目
344円 ( 378円 )	在庫品1日目当日出荷可能
64円 ( 70円 )	9日目
68円 ( 75円 )	9日目
12円 ( 13円 )	在庫品1日目当日出荷可能
12円 ( 13円 )	9日目
12円 ( 13円 )	9日目
90円 ( 99円 )	9日目
10円 ( 11円 )	9日目
114円 ( 125円 )	9日目
324円 ( 356円 )	在庫品1日目当日出荷可能
10円 ( 11円 )	9日目
10円 ( 11円 )	9日目
394円 ( 433円 )	在庫品1日目当日出荷可能
15円 ( 17円 )	9日目
20円 ( 22円 )	在庫品1日目当日出荷可能
64円 ( 70円 )	9日目
324円 ( 356円 )	在庫品1日目当日出荷可能
12円 ( 13円 )	在庫品1日目当日出荷可能

基本情報

基本情報

【対応ねじの呼び（M）】2/2.6/3/4/5/6
【材質】鋼板（SPCC）
【処理】三価クロムクロメート処理

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
