黄銅スペーサー（六角・薄板ネジ込取付用）/PSB-E
- 通常単価(税別)
- 70円～76円
- 税込単価
- 77円～84円
【ねじの呼び（M）】2.6/3【材質】快削黄銅（C3604BD）カドミウム含有...
詳細情報を確認する- 種類
- 六角
- 軸単形状
- 片端おねじ片端めねじ
- 端部インロー仕上
- なし
- 材質
- 黄銅
- 表面処理
- 無電解ニッケルメッキ
- 目盛
- 目盛なし
- ガス抜き穴
- なし
- 材質詳細
- 快削黄銅(C3604BD)
- 表面処理詳細
- ニッケルメッキ(Ni)
未確定：候補が3型番あります。
商品情報

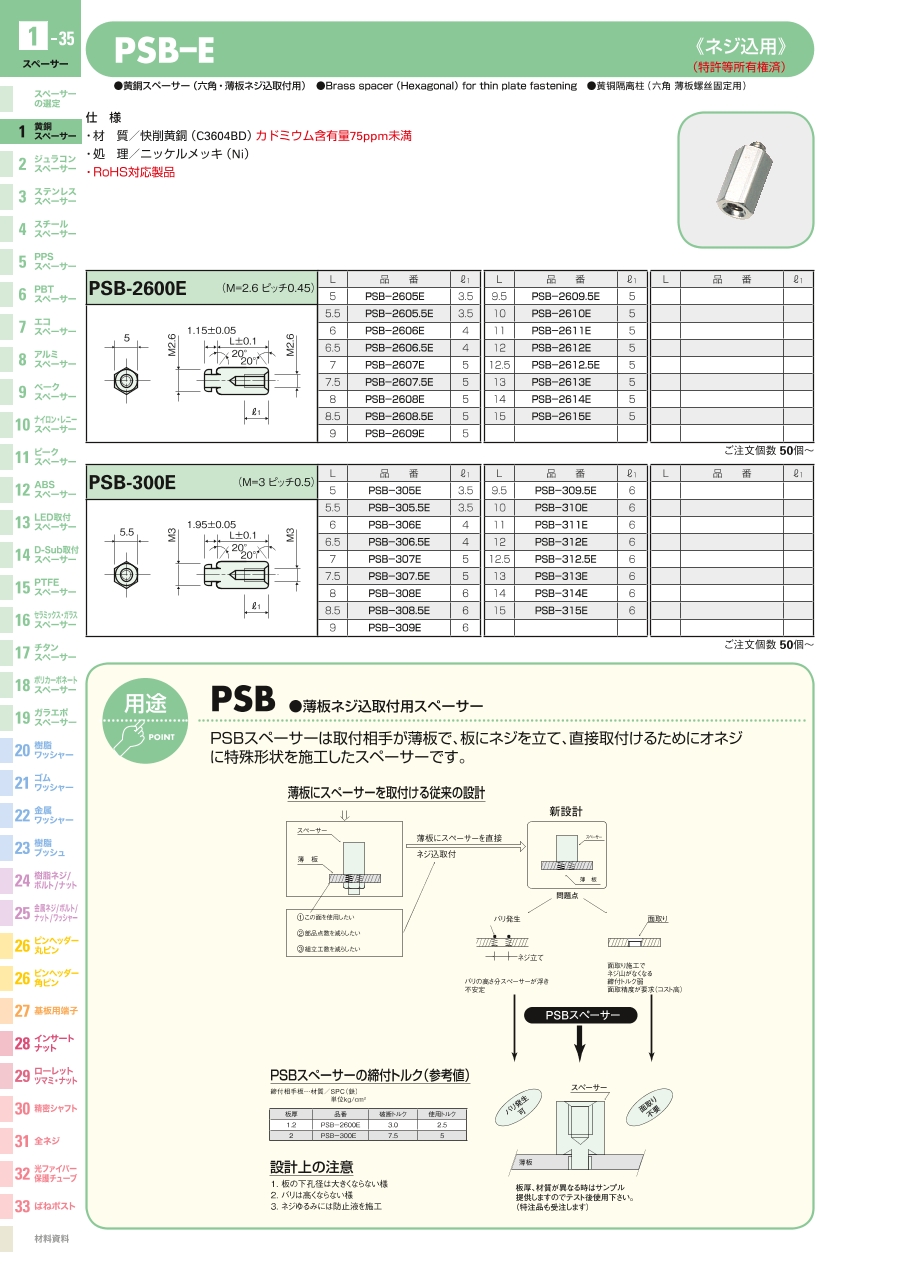

外形図
PSB-2600E／PSB-300E
製品仕様
PSBスペーサーの締付トルク（参考値）締付相手板・・・材質／SPC（鉄）
単位kg/cm2
| 型番 | 板厚 | 破断トルク | 使用トルク |
|---|---|---|---|
| PSB-2600E | 1.2 | 3.0 | 2.5 |
| PSB-300E | 2 | 7.5 | 5 |
規格表
PSB-2600E
PSB-300E
使用例
用途PSBスペーサーは取付相手が薄板で、板にネジを立て、直接取付けるためにオネジに特殊形状を施工したスペーサーです。
注意・禁止事項
設計上の注意
1. 板の下孔径は大きくならない様
2. バリは高くならない様
3. ネジゆるみには防止液を施工
