廣杉計器

黄銅スペーサー（六角・短間段重ね用）/MSB-E

Name: 黄銅スペーサー（六角・短間段重ね用）/MSB-E
Brand: 廣杉計器
SKU: 221006202948
Rating: 3 (1 reviews)

カタログ |

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): 32円～289円

税込単価: 35円～318円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

廣杉計器

黄銅スペーサー（六角） BSB/-E

4.5

通常価格(税別)： 32円 (税込価格：35円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

廣杉計器

ジュラコンスペーサー（六角・短間段重ね用）/MS-0000-00E

通常価格(税別)： 50円 (税込価格：55円)

通常出荷日：在庫品1日目

【ねじの呼び（M）】2/2.6/3/4【材質】快削黄銅（C3604BD）カドミ...

詳細情報を確認する

種類
六角
軸単形状
片端おねじ片端めねじ
端部インロー仕上
なし
材質
黄銅
表面処理
無電解ニッケルメッキ
目盛
目盛なし
ガス抜き穴
なし
材質詳細
快削黄銅(C3604BD)
表面処理詳細
ニッケルメッキ(Ni)

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が42型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

MSB-2000-03E（M=2 ピッチ0.4）

MSB-2000-04E（M=2 ピッチ0.4）

MSB-2600-03E（M=2.6 ピッチ0.45）

MSB-2600-04E（M=2.6 ピッチ0.45）

MSB-300-03E（M=3 ピッチ0.5）

MSB-300-04E（M=3 ピッチ0.5）

MSB-400-04E（M=4 ピッチ0.7）

MSB-400-05E（M=4 ピッチ0.7）

製品仕様

RoHS対応製品

規格表

MSB-2000-03E（M=2 ピッチ0.4）

L	型番	l₁	L	型番	l₁	L	型番	l₁
4	MSB-2004-03E	2.5	11	MSB-2011-03E	5	18	MSB-2018-03E	5
5	MSB-2005-03E	3	12	MSB-2012-03E	5	19	MSB-2019-03E	5
6	MSB-2006-03E	4	13	MSB-2013-03E	5	20	MSB-2020-03E	5
7	MSB-2007-03E	5	14	MSB-2014-03E	5	-	-	-
8	MSB-2008-03E	5	15	MSB-2015-03E	5	-	-	-
9	MSB-2009-03E	5	16	MSB-2016-03E	5	-	-	-
10	MSB-2010-03E	5	17	MSB-2017-03E	5	-	-	-

MSB-2000-04E（M=2 ピッチ0.4）

L	型番	l₁	L	型番	l₁	L	型番	l₁
4	MSB-2004-04E	2.5	11	MSB-2011-04E	5	18	MSB-2018-04E	5
5	MSB-2005-04E	3	12	MSB-2012-04E	5	19	MSB-2019-04E	5
6	MSB-2006-04E	4	13	MSB-2013-04E	5	20	MSB-2020-04E	5
7	MSB-2007-04E	5	14	MSB-2014-04E	5	-	-	-
8	MSB-2008-04E	5	15	MSB-2015-04E	5	-	-	-
9	MSB-2009-04E	5	16	MSB-2016-04E	5	-	-	-
10	MSB-2010-04E	5	17	MSB-2017-04E	5	-	-	-

MSB-2600-03E（M=2.6 ピッチ0.45）

L	型番	l₁	L	型番	l₁	L	型番	l₁
4	MSB-2604-03E	2.5	11	MSB-2611-03E	5	18	MSB-2618-03E	5
5	MSB-2605-03E	3	12	MSB-2612-03E	5	19	MSB-2619-03E	5
6	MSB-2606-03E	4	13	MSB-2613-03E	5	20	MSB-2620-03E	5
7	MSB-2607-03E	5	14	MSB-2614-03E	5	-	-	-
8	MSB-2608-03E	5	15	MSB-2615-03E	5	-	-	-
9	MSB-2609-03E	5	16	MSB-2616-03E	5	-	-	-
10	MSB-2610-03E	5	17	MSB-2617-03E	5	-	-	-

MSB-2600-04E（M=2.6 ピッチ0.45）

L	型番	l₁	L	型番	l₁	L	型番	l₁
4	MSB-2604-04E	2.5	11	MSB-2611-04E	5	18	MSB-2618-04E	5
5	MSB-2605-04E	3	12	MSB-2612-04E	5	19	MSB-2619-04E	5
6	MSB-2606-04E	4	13	MSB-2613-04E	5	20	MSB-2620-04E	5
7	MSB-2607-04E	5	14	MSB-2614-04E	5	-	-	-
8	MSB-2608-04E	5	15	MSB-2615-04E	5	-	-	-
9	MSB-2609-04E	5	16	MSB-2616-04E	5	-	-	-
10	MSB-2610-04E	5	17	MSB-2617-04E	5	-	-	-

MSB-300-03E（M=3 ピッチ0.5）

L	型番	l₁	L	型番	l₁	L	型番	l₁
5	MSB-305-03E	3.5	10.5	MSB-310.5-03E	6	16	MSB-316-03E	6
5.5	MSB-305.5-03E	3.5	11	MSB-311-03E	6	16.5	MSB-316.5-03E	6
6	MSB-306-03E	4	11.5	MSB-311.5-03E	6	17	MSB-317-03E	6
6.5	MSB-306.5-03E	4.5	12	MSB-312-03E	6	17.5	MSB-317.5-03E	4
7	MSB-307-03E	5	12.5	MSB-312.5-03E	6	18	MSB-318-03E	6
7.5	MSB-307.5-03E	5.5	13	MSB-313-03E	6	18.5	MSB-318.5-03E	6
8	MSB-308-03E	6	13.5	MSB-313.5-03E	6	19	MSB-319-03E	6
8.5	MSB-308.5-03E	6	14	MSB-314-03E	6	19.5	MSB-319.5-03E	6
9	MSB-309-03E	6	14.5	MSB-314.5-03E	6	20	MSB-320-03E	6
9.5	MSB-309.5-03E	6	15	MSB-315-03E	6	-	-	-
10	MSB-310-03E	6	15.5	MSB-315.5-03E	6	-	-	-

MSB-300-04E（M=3 ピッチ0.5）

L	型番	l₁	L	型番	l₁	L	型番	l₁
5	MSB-305-04E	3.5	10.5	MSB-310.5-04E	6	16	MSB-316-04E	6
5.5	MSB-305.5-04E	3.5	11	MSB-311-04E	6	16.5	MSB-316.5-04E	6
6	MSB-306-04E	4	11.5	MSB-311.5-04E	6	17	MSB-317-04E	6
6.5	MSB-306.5-04E	4.5	12	MSB-312-04E	6	17.5	MSB-317.5-04E	6
7	MSB-307-04E	5	12.5	MSB-312.5-04E	6	18	MSB-318-04E	6
7.5	MSB-307.5-04E	5.5	13	MSB-313-04E	6	18.5	MSB-318.5-04E	6
8	MSB-308-04E	6	13.5	MSB-313.5-04E	6	19	MSB-319-04E	6
8.5	MSB-308.5-04E	6	14	MSB-314-04E	6	19.5	MSB-319.5-04E	6
9	MSB-309-04E	6	14.5	MSB-314.5-04E	6	20	MSB-320-04E	6
9.5	MSB-309.5-04E	6	15	MSB-315-04E	6	-	-	-
10	MSB-310-04E	6	15.5	MSB-315.5-04E	6	-	-	-

MSB-400-04E（M=4 ピッチ0.7）

L	型番	l₁	L	型番	l₁	L	型番	l₁
6	MSB-406-04E	3.5	14	MSB-414-04E	8	-	-	-
7	MSB-407-04E	4.5	15	MSB-415-04E	8	-	-	-
8	MSB-408-04E	5.5	16	MSB-416-04E	8	-	-	-
9	MSB-409-04E	6	17	MSB-417-04E	8	-	-	-
10	MSB-410-04E	7	18	MSB-418-04E	8	-	-	-
11	MSB-411-04E	8	19	MSB-419-04E	8	-	-	-
12	MSB-412-04E	8	20	MSB-420-04E	8	-	-	-
13	MSB-413-04E	8	-	-	-	-	-	-

MSB-400-05E（M=4 ピッチ0.7）

L	型番	l₁	L	型番	l₁	L	型番	l₁
6	MSB-406-05E	3.5	14	MSB-414-05E	8	-	-	-
7	MSB-407-05E	4.5	15	MSB-415-05E	8	-	-	-
8	MSB-408-05E	5.5	16	MSB-416-05E	8	-	-	-
9	MSB-409-05E	6	17	MSB-417-05E	8	-	-	-
10	MSB-410-05E	7	18	MSB-418-05E	8	-	-	-
11	MSB-411-05E	8	19	MSB-419-05E	8	-	-	-
12	MSB-412-05E	8	20	MSB-420-05E	8	-	-	-
13	MSB-413-05E	8	-	-	-	-	-	-

使用例

短間用スペーサー

装置機器の多機能化、小型化、軽量化により、プリント基板は段重ね化が進み、又、段重ねの間隔も短くなっています。
MSBスペーサーは段重ねの短間用スペーサーとして規格化されました。

型番リスト

表示件数

型番

二面幅 B

(mm)

長さ L

(mm)

ネジ長さ

(mm)

RoHS?

最小発注数量

4	5	4	-	50個
4	6	3	-	50個
4	7	3	-	50個
4	7	4	-	50個
4	8	3	-	50個
4	10	4	-	50個
4	12	4	-	50個
4	13	3	-	50個
4	15	3	-	50個
4	15	4	-	50個
4	18	3	-	50個
4	20	4	-	50個
5	4	4	10	50個
5	6	3	-	50個
5	6	4	-	50個
5	7	3	-	50個
5	8	3	-	50個
5	10	3	-	50個
5	12	3	-	50個
5	12	4	-	50個
5	16	4	-	50個
5	20	4	-	50個
5.5	5	4	10	50個
5.5	5.5	3	-	50個
5.5	9.5	3	-	50個
5.5	10	3	10	20個
5.5	10	4	10	50個
5.5	11	4	10	50個
5.5	12	3	-	50個
5.5	13	3	-	50個
5.5	13	4	-	50個
5.5	13.5	4	-	50個
5.5	14	4	-	50個
5.5	15	4	-	50個
5.5	17	4	-	50個
5.5	20	3	-	50個
5.5	20	4	10	50個
7	6	4	-	50個
7	6	5	-	50個
7	8	5	-	50個
7	10	5	-	50個
7	12	4	-	50個

通常単価(税別) (税込単価)	通常出荷日

40円 ( 44円 )	9日目
40円 ( 44円 )	9日目
42円 ( 46円 )	9日目
44円 ( 48円 )	9日目
44円 ( 48円 )	9日目
46円 ( 51円 )	9日目
52円 ( 57円 )	9日目
50円 ( 55円 )	9日目
52円 ( 57円 )	9日目
52円 ( 57円 )	9日目
58円 ( 64円 )	9日目
35円 ( 39円 )	9日目
33円 ( 36円 )	在庫品1日目当日出荷可能
32円 ( 35円 )	9日目
36円 ( 40円 )	9日目
37円 ( 41円 )	9日目
36円 ( 40円 )	9日目
58円 ( 64円 )	9日目
47円 ( 52円 )	9日目
47円 ( 52円 )	9日目
52円 ( 57円 )	9日目
38円 ( 42円 )	9日目
47円 ( 52円 )	在庫品1日目当日出荷可能
38円 ( 42円 )	9日目
42円 ( 46円 )	9日目
289円 ( 318円 )	在庫品1日目当日出荷可能
58円 ( 64円 )	在庫品1日目当日出荷可能
55円 ( 61円 )	在庫品1日目当日出荷可能
50円 ( 55円 )	9日目
48円 ( 53円 )	9日目
54円 ( 59円 )	9日目
49円 ( 54円 )	9日目
52円 ( 57円 )	9日目
54円 ( 59円 )	9日目
58円 ( 64円 )	9日目
70円 ( 77円 )	9日目
59円 ( 65円 )	在庫品1日目当日出荷可能
56円 ( 62円 )	9日目
56円 ( 62円 )	9日目
54円 ( 59円 )	9日目
70円 ( 77円 )	9日目
69円 ( 76円 )	9日目

詳細情報

基本情報

基本情報

【ねじの呼び（M）】2/2.6/3/4
【材質】快削黄銅（C3604BD）カドミウム含有量75ppm未満
【処理】ニッケルメッキ（Ni）

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

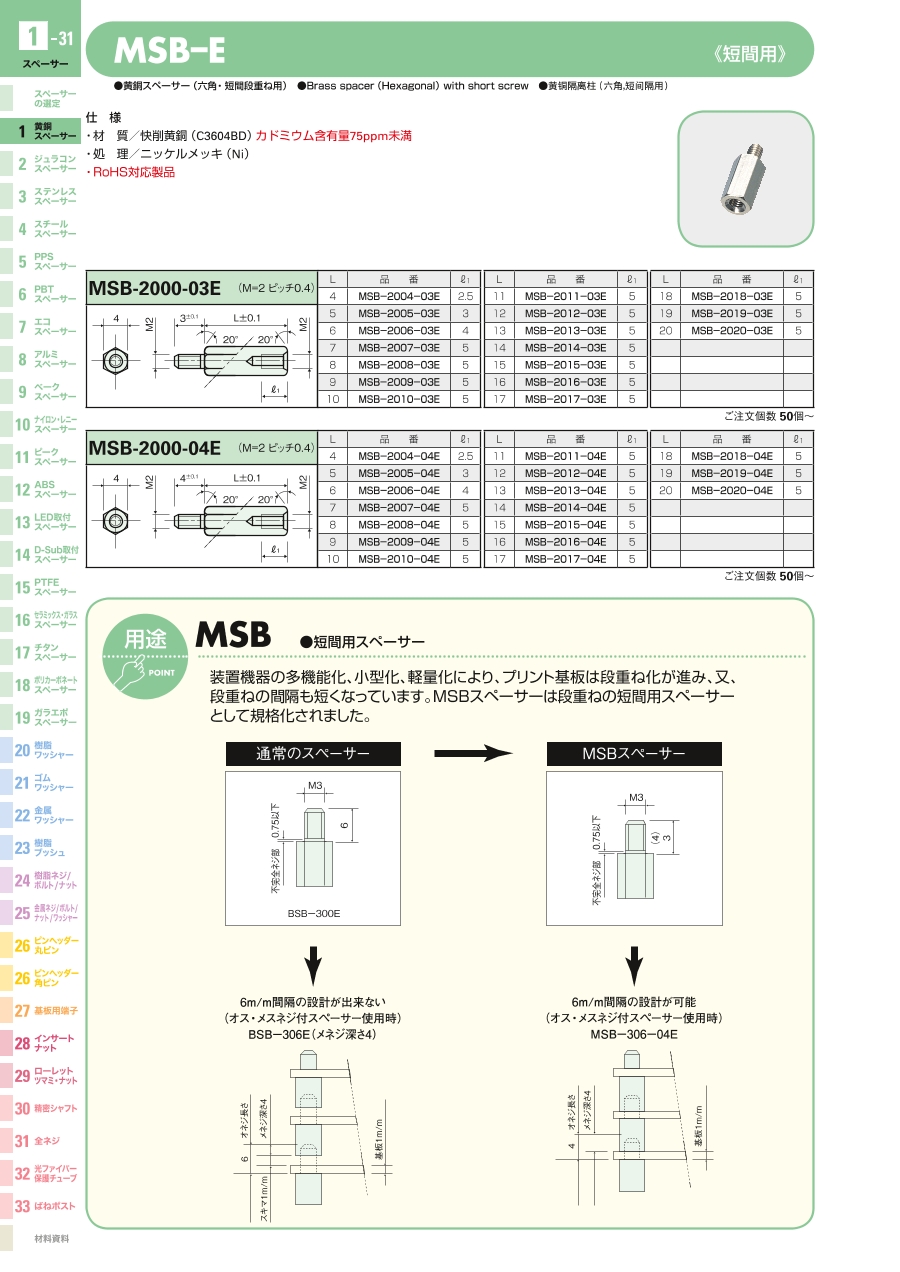

カタログ

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
インデックスプランジャ PMY／PMYS
シンプル構造のインデックスプランジャです。
イマオコーポレーション
ステンレスケースプランジャー（SBPH・SBPHJ）
内蔵されたボールの材質は、樹脂（ポリアセタール）製とステンレス（SUS402）製の2種類｡
ロームヘルドハルダー
スプリング・プランジャボール付、平滑タイプ
位置決め、固定、押し付け、押し離しなどに使います。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
