廣杉計器

ステンレススペーサー（六角・短間段重ね用）/MSU

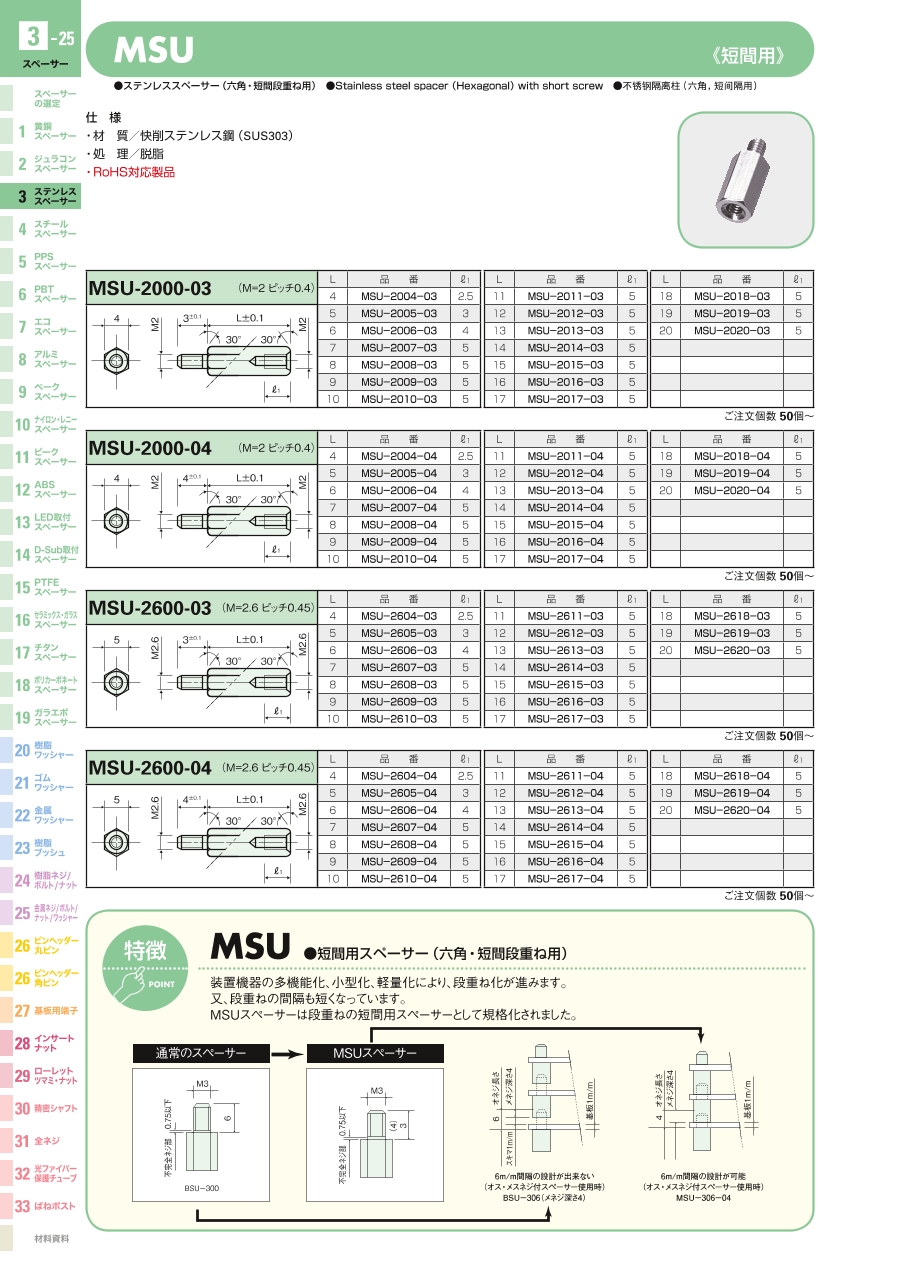

カタログ |

通常単価(税別): 129円～197円

税込単価: 142円～217円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【ねじの呼び（M）】2/2.6/3/4【材質】快削ステンレス鋼（SUS303）...

種類
六角
軸単形状
片端おねじ片端めねじ
端部インロー仕上
なし
材質
ステンレス
表面処理
なし
目盛
目盛なし
ガス抜き穴
なし
洗浄方法
脱脂
材質詳細
快削ステンレス鋼(SUS303)

未確定：候補が23型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

MSU-2000-03（M=2 ピッチ0.4）

MSU-2000-04（M=2 ピッチ0.4）

MSU-2600-03（M=2.6 ピッチ0.45）

MSU-2600-04（M=2.6 ピッチ0.45）

MSU-300-03（M=3 ピッチ0.5）

MSU-300-04（M=3 ピッチ0.5）

MSU-400-04（M=4 ピッチ0.7）

MSU-400-05（M=4 ピッチ0.7）

製品仕様

RoHS対応製品

規格表

MSU-2000-03（M=2 ピッチ0.4）

L	型番	l₁	L	型番	l₁	L	型番	l₁
4	MSU-2004-03	2.5	11	MSU-2011-03	5	18	MSU-2018-03	5
5	MSU-2005-03	3	12	MSU-2012-03	5	19	MSU-2019-03	5
6	MSU-2006-03	4	13	MSU-2013-03	5	20	MSU-2020-03	5
7	MSU-2007-03	5	14	MSU-2014-03	5	-	-	-
8	MSU-2008-03	5	15	MSU-2015-03	5	-	-	-
9	MSU-2009-03	5	16	MSU-2016-03	5	-	-	-
10	MSU-2010-03	5	17	MSU-2017-03	5	-	-	-

MSU-2000-04（M=2 ピッチ0.4）

L	型番	l₁	L	型番	l₁	L	型番	l₁
4	MSU-2004-04	2.5	11	MSU-2011-04	5	18	MSU-2018-04	5
5	MSU-2005-04	3	12	MSU-2012-04	5	19	MSU-2019-04	5
6	MSU-2006-04	4	13	MSU-2013-04	5	20	MSU-2020-04	5
7	MSU-2007-04	5	14	MSU-2014-04	5	-	-	-
8	MSU-2008-04	5	15	MSU-2015-04	5	-	-	-
9	MSU-2009-04	5	16	MSU-2016-04	5	-	-	-
10	MSU-2010-04	5	17	MSU-2017-04	5	-	-	-

MSU-2600-03（M=2.6 ピッチ0.45）

L	型番	l₁	L	型番	l₁	L	型番	l₁
4	MSU-2604-03	2.5	11	MSU-2611-03	5	18	MSU-2618-03	5
5	MSU-2605-03	3	12	MSU-2612-03	5	19	MSU-2619-03	5
6	MSU-2606-03	4	13	MSU-2613-03	5	20	MSU-2620-03	5
7	MSU-2607-03	5	14	MSU-2614-03	5	-	-	-
8	MSU-2608-03	5	15	MSU-2615-03	5	-	-	-
9	MSU-2609-03	5	16	MSU-2616-03	5	-	-	-
10	MSU-2610-03	5	17	MSU-2617-03	5	-	-	-

MSU-2600-04（M=2.6 ピッチ0.45）

L	型番	l₁	L	型番	l₁	L	型番	l₁
4	MSU-2604-04	2.5	11	MSU-2611-04	5	18	MSU-2618-04	5
5	MSU-2605-04	3	12	MSU-2612-04	5	19	MSU-2619-04	5
6	MSU-2606-04	4	13	MSU-2613-04	5	20	MSU-2620-04	5
7	MSU-2607-04	5	14	MSU-2614-04	5	-	-	-
8	MSU-2608-04	5	15	MSU-2615-04	5	-	-	-
9	MSU-2609-04	5	16	MSU-2616-04	5	-	-	-
10	MSU-2610-04	5	17	MSU-2617-04	5	-	-	-

MSU-300-03（M=3 ピッチ0.5）

L	型番	l₁	L	型番	l₁	L	型番	l₁
5	MSU-305-03	3	11	MSU-311-03	6	17	MSU-317-03	6
5.5	MSU-305.5-03	3.5	11.5	MSU-311.5-03	6	17.5	MSU-317.5-03	6
6	MSU-306-03	4	12	MSU-312-03	6	18	MSU-318-03	6
6.5	MSU-306.5-03	4.5	12.5	MSU-312.5-03	6	18.5	MSU-318.5-03	6
7	MSU-307-03	5	13	MSU-313-03	6	19	MSU-319-03	6
7.5	MSU-307.5-03	5.5	13.5	MSU-313.5-03	6	19.5	MSU-319.5-03	6
8	MSU-308-03	6	14	MSU-314-03	6	20	MSU-320-03	6
8.5	MSU-308.5-03	6	14.5	MSU-314.5-03	6	-	-	-
9	MSU-309-03	6	15	MSU-315-03	6	-	-	-
9.5	MSU-309.5-03	6	15.5	MSU-315.5-03	6	-	-	-
10	MSU-310-03	6	16	MSU-316-03	6	-	-	-
10.5	MSU-310.5-03	6	16.5	MSU-316.5-03	6	-	-	-

MSU-300-04（M=3 ピッチ0.5）

L	型番	l₁	L	型番	l₁	L	型番	l₁
5	MSU-305-04	3	11	MSU-311-04	6	17	MSU-317-04	6
5.5	MSU-305.5-04	3.5	11.5	MSU-311.5-04	6	17.5	MSU-317.5-04	6
6	MSU-306-04	4	12	MSU-312-04	6	18	MSU-318-04	6
6.5	MSU-306.5-04	4.5	12.5	MSU-312.5-04	6	18.5	MSU-318.5-04	6
7	MSU-307-04	5	13	MSU-313-04	6	19	MSU-319-04	6
7.5	MSU-307.5-04	5.5	13.5	MSU-313.5-04	6	19.5	MSU-319.5-04	6
8	MSU-308-04	6	14	MSU-314-04	6	20	MSU-320-04	6
8.5	MSU-308.5-04	6	14.5	MSU-314.5-04	6	-	-	-
9	MSU-309-04	6	15	MSU-315-04	6	-	-	-
9.5	MSU-309.5-04	6	15.5	MSU-315.5-04	6	-	-	-
10	MSU-310-04	6	16	MSU-316-04	6	-	-	-
10.5	MSU-310.5-04	6	16.5	MSU-316.5-04	6	-	-	-

MSU-400-04（M=4 ピッチ0.7）

L	型番	l₁	L	型番	l₁	L	型番	l₁
6	MSU-406-04	3.5	15	MSU-415-04	8	-	-	-
7	MSU-407-04	4.5	16	MSU-416-04	8	-	-	-
8	MSU-408-04	5.5	17	MSU-417-04	8	-	-	-
9	MSU-409-04	6	18	MSU-418-04	8	-	-	-
10	MSU-410-04	7	19	MSU-419-04	8	-	-	-
11	MSU-411-04	8	20	MSU-420-04	8	-	-	-
12	MSU-412-04	8	-	-	-	-	-	-
13	MSU-413-04	8	-	-	-	-	-	-
14	MSU-414-04	8	-	-	-	-	-	-

MSU-400-05（M=4 ピッチ0.7）

L	型番	l₁	L	型番	l₁	L	型番	l₁
6	MSU-406-05	3.5	15	MSU-415-05	8	-	-	-
7	MSU-407-05	4.5	16	MSU-416-05	8	-	-	-
8	MSU-408-05	5.5	17	MSU-417-05	8	-	-	-
9	MSU-409-05	6	18	MSU-418-05	8	-	-	-
10	MSU-410-05	7	19	MSU-419-05	8	-	-	-
11	MSU-411-05	8	20	MSU-420-05	8	-	-	-
12	MSU-412-05	8	-	-	-	-	-	-
13	MSU-413-05	8	-	-	-	-	-	-
14	MSU-414-05	8	-	-	-	-	-	-

使用例

短間用スペーサー（六角・短間段重ね用）

装置機器の多機能化、小型化、軽量化により、段重ね化が進みます。
又、段重ねの間隔も短くなっています。
MSUスペーサーは段重ねの短間用スペーサーとして規格化されました。

型番リスト

表示件数

型番

二面幅 B

(mm)

長さ L

(mm)

ネジ長さ

(mm)

RoHS?

最小発注数量

4	5	4	-	50個
4	6	3	-	50個
4	10	3	-	50個
4	19	3	-	50個
4	19	4	-	50個
5	5	3	-	50個
5	10	4	-	50個
5.5	8	3	10	50個
5.5	10	3	10	50個
5.5	10.5	4	-	50個
5.5	12	3	-	50個
5.5	14	3	-	50個
5.5	14.5	3	-	50個
5.5	15	4	-	50個
7	6	4	-	50個
7	8	4	-	50個
7	8	5	-	50個
7	9	4	-	50個
7	10	5	-	50個
7	15	4	-	50個
7	18	4	-	50個
7	20	4	-	50個
7	20	5	-	50個

通常単価(税別) (税込単価)	通常出荷日

130円 ( 143円 )	9日目
130円 ( 143円 )	9日目
143円 ( 157円 )	9日目
197円 ( 217円 )	9日目
197円 ( 217円 )	9日目
129円 ( 142円 )	9日目
143円 ( 157円 )	9日目
143円 ( 157円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
140円 ( 154円 )	9日目
155円 ( 171円 )	9日目
154円 ( 169円 )	9日目
153円 ( 168円 )	9日目
164円 ( 180円 )	9日目
152円 ( 167円 )	9日目
144円 ( 158円 )	9日目
141円 ( 155円 )	9日目
141円 ( 155円 )	9日目
154円 ( 169円 )	9日目
170円 ( 187円 )	9日目
171円 ( 188円 )	9日目
190円 ( 209円 )	9日目
189円 ( 208円 )	9日目

詳細情報

基本情報

基本情報

【ねじの呼び（M）】2/2.6/3/4
【材質】快削ステンレス鋼（SUS303）
【処理】脱脂

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
インデックスプランジャ PHY／PHYS コンパクトタイプ
ノブを引き、30°回転させれば、ピンを引込めた状態にロックできる。
小西製作所
プレスフィットプランジャー PFP
小スペースでの割り出し、位置決めが可能。
イマオコーポレーション
ボールプランジャー（ロングロック付）（LBSU・LBSUH）
緩み止め防止機能（ロングロック）付き。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
