スチールスペーサー（六角）/ASF-E

Name: スチールスペーサー（六角）/ASF-E
Brand: 廣杉計器
SKU: 221006202364
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 58円～739円

税込単価: 64円～813円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

廣杉計器

スチールスペーサー（六角）/BSF-E

通常価格(税別)： 58円 (税込価格：64円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

廣杉計器

黄銅スペーサー（六角） ASB

4.8

通常価格(税別)： 27円 (税込価格：30円)

通常出荷日：在庫品1日目

【ねじの呼び（M）】2.6/3/4/5/6/8【材質】快削鋼（SUM）【処理】...

詳細情報を確認する

種類
六角
軸単形状
両端めねじ
端部インロー仕上
なし
材質
スチール
表面処理
三価クロメート
目盛
目盛なし
ガス抜き穴
なし
材質詳細
快削鋼(SUM)
表面処理詳細
三価クロムクロメート

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が79型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ASF-2600E（M=2.6ピッチ0.45）

ASF-300E（M=3ピッチ0.5）

Lの公差　L=60迄±0.1　L=65より±0.2

ASF-300-5E（M=3ピッチ0.5 平径5）

ASF-300-6E（M=3ピッチ0.5 平径6）

ASF-400E（M=4ピッチ0.7）

Lの公差　L=60迄±0.1　L=62～100迄±0.2　
L=110より±0.3

ASF-500（M=5ピッチ0.8）

Lの公差　L=60迄±0.1　L=65～100迄±0.2　
L=110より±0.3

ASF-600E（M=6ピッチ1.0）

Lの公差　L=60迄±0.1　L=65～100迄±0.2　
L=110より±0.3

ASF-800E（M=8ピッチ1.25）

Lの公差　L=60迄±0.1　L=70～100迄±0.2　
L=125より±0.3

製品仕様

仕様

材質／快削鋼（SUM）
処理／三価クロムクロメート処理
RoHS対応製品

規格表

ASF-2600E（M=2.6ピッチ0.45）

L	型番	l₁	L	型番	l₁	L	型番	l₁
3	ASF-2603E	全ネジ	9.5	ASF-2609.5E	全ネジ	19	ASF-2619E	5
3.5	ASF-2603.5E	〃	10	ASF-2610E	〃	20	A8F-2620E	5
4	ASF-2604E	〃	11	ASF-2611E	〃	21	ASF-2621E	5
4.5	ASF-2604.5E	〃	12	ASF-2612E	〃	22	ASF-2622E	5
5	ASF-2605E	〃	12.5	ASF-2612.5E	〃	23	ASF-2623E	5
5.5	ASF-2605.5E	〃	13	ASF-2613E	全ネジ	24	ASF-2624E	5
6	ASF-2606E	〃	14	ASF-2614E	5	25	ASF-2625E	5
6.5	ASF-2606.5E	〃	15	ASF-2615E	5	26	ASF-2626E	5
7	ASF-2607E	〃	16	ASF-2616E	5	27	ASF-2627E	5
7.5	ASF-2607.5E	〃	16.5	ASF-2616.5E	5	28	ASF-2628E	5
8	ASF-2608E	〃	17	ASF-2617E	5	29	ASF-2629E	5
8.5	ASF-2608.5E	〃	17.5	ASF-2617.5E	5	30	ASF-2630E	5
9	ASF-2609E	全ネジ	18	ASF-2618E	5	-	-	-

ASF-300E（M=3ピッチ0.5）

L	型番	L₁	L	型番	L₁	L	型番	L₁
3	ASF-303E	全ネジ	13	ASF-313E	全ネジ	26	ASF-326E	6
3.5	ASF-303.5E	〃	13.5	ASF-313.5E	〃	27	ASF-327E	6
4	ASF-304E	〃	14	ASF-314E	〃	28	ASF-328E	6
4.5	ASF-304.5E	〃	14.5	ASF-314.5E	〃	29	ASF-329E	6
5	ASF-305E	〃	15	ASF-315E	〃	30	ASF-330E	6
5.5	ASF-305.5E	〃	15.5	ASF-315.5E	全ネジ	35	ASF-335E	6
6	ASF-306E	〃	16	ASF-316E	6	40	ASF-340E	6
6.5	ASF-306.5E	〃	16.5	ASF-316.5E	6	45	ASF-345E	6
7	ASF-307E	〃	17	ASF-317E	6	50	ASF-350E	6
7.5	ASF-307.5E	〃	17.5	ASF-317.5E	6	55	ASF-355E	6
8	ASF-308E	〃	18	ASF-318E	6	60	ASF-360E	6
8.5	ASF-308.5E	〃	18.5	ASF-318.5E	6	65	ASF-365E	6
9	ASF-309E	〃	19	ASF-319E	6	70	ASF-370E	6
9.5	ASF-309.5E	〃	19.5	ASF-319.5E	6	75	ASF-375E	6
10	ASF-310E	〃	20	ASF-320E	6	80	ASF-380E	6
10.5	ASF-310.5E	〃	21	ASF-321E	6	85	ASF-385E	6
11	ASF-311E	〃	22	ASF-322E	6	90	ASF-390E	6
11.5	ASF-311.5E	〃	23	ASF-323E	6	95	ASF-395E	6
12	ASF-312E	〃	24	ASF-324E	6	100	ASF-3100E	6
12.5	ASF-312.5E	全ネジ	25	ASF-325E	6	-	-	-

ASF-300-5E（M=3ピッチ0.5 平径5）

L	型番	l₁	L	型番	l₁	L	型番	l₁
3	AS-303-5E	全ネジ	17	ASF-317-5E	6	39	ASF-339-5E	6
3.5	ASF-303.5-5E	〃	17.5	ASF-317.5-5E	6	40	ASF-340-5E	6
4	ASF-304-5E	〃	18	ASF-318-5E	6	42	ASF-342-5E	6
4.5	ASF-304.5-5E	〃	19	ASF-319-5E	6	45	ASF-345-5E	6
5	ASF-305-5E	〃	20	ASF-320-5E	6	48	ASF-348-5E	6
5.5	ASF-305.5-5E	〃	21	AS!=-321-5E	6	50	ASF-350-5E	6
6	ASF-306-5E	〃	22	ASF-322-5E	6	52	ASF-352-5E	6
6.5	ASF-306.5-5E	〃	23	ASF-323-5E	6	55	ASF-355-5E	6
7	ASF-307-5E	〃	24	ASF-324-5E	6	58	ASF-358-5E	6
7.5	ASF-307.5-5E	〃	25	ASF-325-5E	6	60	ASF-380-5E	6
8	ASF-308-5E	〃	26	ASF-326-5E	6	-	-	-
8.5	ASF-308.5-5E	〃	27	ASF-327-5E	6	-	-	-
9	ASF-309-5E	〃	28	ASF-328-5E	6	-	-	-
9.5	ASF-309.5-5E	〃	29	ASF-329-5E	6	-	-	-
10	ASF-310-5E	〃	30	ASF-330-5E	6	-	-	-
11	ASF-311-5E	〃	31	ASF-331-5E	6	-	-	-
12	ASF-312-5E	〃	32	ASF-332-5E	6	-	-	-
12.5	ASF-312.5-5E	〃	33	ASF-333-5E	6	-	-	-
13	ASF-313-5E	〃	34	ASF-334-5E	6	-	-	-
14	ASF-314-5E	〃	35	ASF-335-5E	6	-	-	-
15	ASF-315-5E	全ネジ	36	ASF-336-5E	6	-	-	-
16	ASF-316-5E	6	37	ASF-337-5E	6	-	-	-
16.5	ASF-316.5-5E	6	38	ASF-338-5E	6	-	-	-

ASF-300-6E（M=3ピッチ0.5 平径6）

L	型番	l₁	L	型番	l₁	L	型番	l₁
3	ASF-303-6E	全ネジ	17	ASF-317-6E	6	39	ASF-339-6E	6
3.5	ASF-303.5-6E	〃	17.5	ASF-317.5-6E	6	40	ASF-340-6E	6
4	ASF-304-6E	〃	18	ASF-318-6E	6	42	ASF-342-6E	6
4.5	ASF-304.5-6E	〃	19	ASF-319-6E	6	45	ASF-345-6E	6
5	ASF-305-6E	〃	20	ASF-320-6E	6	48	ASF-348-6E	6
5.5	ASF-305.5-6E	〃	21	ASF-321-6E	6	50	ASF-350-6E	6
6	ASF-306-6E	〃	22	ASF-322-6E	6	52	ASF-352-6E	6
6.5	ASF-306.5-6E	〃	23	ASF-323-6E	6	55	ASF-355-6E	6
7	ASF-307-6E	〃	24	ASF-324-6E	6	58	ASF-358-6E	6
7.5	ASF-307.5-6E	〃	25	ASF-325-6E	6	60	ASF-360-6E	6
8	ASF-308-6E	〃	26	ASF-326-6E	6	-	-	-
8.5	ASF-308.5-6E	〃	27	ASF-327-6E	6	-	-	-
9	ASF-309-6E	〃	28	ASF-328-6E	6	-	-	-
9.5	ASF-309.5-6E	〃	29	ASF-329-6E	6	-	-	-
10	ASF-310-6E	〃	30	ASF-330-6E	6	-	-	-
11	ASF-311-6E	〃	31	ASF-331-6E	6	-	-	-
12	ASF-312-6E	〃	32	ASF-332-6E	6	-	-	-
12.5	ASF-312.5-6E	〃	33	ASF-333-6E	6	-	-	-
13	ASF-313-6E	〃	34	ASF-334-6E	6	-	-	-
14	ASF-314-6E	〃	35	ASF-335-6E	6	-	-	-
15	ASF-315-6E	全ネジ	36	ASF-336-6E	6	-	-	-
16	ASF-316-6E	6	37	ASF-337-6E	6	-	-	-
16.5	ASF-316.5-6E	6	38	ASF-338-6E	6	-	-	-

ASF-400E（M=7ピッチ0.7）

L	型番	l₁	L	型番	l₁	L	型番	l₁
5	ASF-405E	全ネジ	21	ASF-421E	7 5	52	ASF-452E	7.5
5.5	ASF-405.5E	〃	22	ASF-422E	7.5	53	ASF-453E	7.5
6	ASF-406E	〃	23	ASF-423E	7.5	54	ASF-454E	7.5
6.5	ASF-406.5E	〃	24	ASF-424E	7.5	55	ASF-455E	7.5
7	ASF-407E	〃	25	ASF-425E	7.5	56	ASF-456E	7.5
7.5	ASF-407.5E	〃	26	ASF-426E	7.5	57	ASF-457E	7.5
8	ASF-408E	〃	27	ASF-427E	7.5	58	ASF-458E	7.5
8.5	ASF-408.5E	〃	28	ASF-428E	7.5	59	ASF-459E	7.5
9	ASF-409E	〃	29	ASF-429E	7.5	60	ASF-460E	7.5
9.5	ASF-409.5E	〃	30	ASF-430E	7.5	62	ASF-462E	7.5
10	ASF-410E	〃	31	ASF-431E	7.5	64	ASF-464E	7.5
10.5	ASF-410.5E	〃	32	ASF-432E	7.5	65	ASF-465E	7.5
11	ASF-411E	〃	33	ASF-433E	7.5	66	ASF-466E	7.5
11.5	ASF-411.5E	〃	34	ASF-434E	7.5	68	ASF-468E	7.5
12	ASF-4412E	〃	35	ASF-435E	7.5	70	ASF-470E	7.5
12.5	ASF-412.5E	〃	36	ASF-436E	7.5	72	ASF-472E	7.5
13	ASF-413E	〃	37	ASF-437E	7.5	74	ASF-474E	7.5
13.5	ASF-413.5E	〃	38	ASF-438E	7.5	75	ASF-475E	7.5
14	ASF-414E	〃	39	ASF-439E	7.5	76	ASF-476E	7.5
14.5	ASF-414.5E	〃	40	ASF-440E	7.5	78	ASF-478E	7.5
15	ASF-415E	〃	41	ASF-441E	7.5	80	ASF-480E	7.5
15.5	ASF-415.5E	全ネジ	42	ASF-442E	7.5	85	ASF-485E	7.5
16	ASF-416E	7.5	43	ASF-443E	7.5	90	ASF-490E	7.5
16.5	ASF-416.5E	7.5	44	ASF-444E	7.5	95	ASF-495E	7.5
17	ASF-417E	7.5	45	ASF-445E	7.5	100	ASF-4100E	7.5
17.5	ASF-417.5E	7.5	46	ASF-446E	7.5	110	ASF-4110E	7.5
18	ASF-418E	7.5	47	ASF-447E	7.5	120	ASF-4120E	7.5
18.5	ASF-418.5E	7.5	48	ASF-448E	7.5	130	ASF-4130E	7.5
19	ASF-419E	7.5	49	ASF-449E	7.5	140	ASF-4140E	7.5
19.5	ASF-419.5E	7.5	50	ASF-450E	7.5	150	ASF-4160E	7.5
20	ASF-420E	7.5	51	ASF-451E	7.5	-	-	-

ASF-500（M=5ピッチ0.8）

L	型番	l₁	L	型番	l₁	L	型番	l₁
8	ASF-508E	全ネジ	45	ASF-545E	10	95	ASF-595E	10
10	ASF-510E	〃	50	ASF-550E	10	100	ASF-5100E	10
12	ASF-512E	〃	55	ASF-555E	10	110	ASF-5110E	10
15	ASF-515E	〃	60	ASF-560E	10	120	ASF-5120E	10
18	ASF-518E	〃	65	ASF-565E	10	125	ASF-5125E	10
20	ASF-520E	全ネジ	70	ASF-570E	10	130	ASF-5130E	10
25	ASF-525E	10	75	ASF-575E	10	140	ASF-5140E	10
30	ASF-530E	10	80	ASF-580E	10	150	ASF-5150E	10
35	ASF-535E	10	85	ASF-585E	10	-	-	-
40	ASF-540E	10	90	ASF-590E	10	-	-	-

ASF-600E（M=6ピッチ1.0）

L	型番	l₁	L	型番	l₁	L	型番	l₁
10	ASF-610E	全ネジ	55	ASF-655E	14	100	ASF-6100E	14
15	ASF-615E	〃	60	ASF-660E	15	110	ASF-6110E	14
20	ASF-620E	全ネジ	65	ASF-665E	16	120	ASF-6120E	14
25	ASF-625E	10	70	ASF-670E	17	125	ASF-6125E	14
30	ASF-630E	14	75	ASF-675E	18	130	ASF-6130E	14
35	ASF-635E	14	80	ASF-680E	19	140	ASF-6140E	14
40	ASF-640E	14	85	ASF-685E	20	150	ASF-6150E	14
45	ASF-645E	14	90	ASF-690E	21	-	-	-
50	ASF-650E	14	95	ASF-695E	22	-	-	-

ASF-800E（M=8ピッチ1.25）

L	型番	l₁	L	型番	l₁	L	型番	l₁
50	ASF-850E	17	-	-	-	-	-	-
60	ASF-860E	17	-	-	-	-	-	-
70	ASF-870E	17	-	-	-	-	-	-
80	ASF-880E	17	-	-	-	-	-	-
90	ASF-890E	17	-	-	-	-	-	-
100	ASF-8100E	17	-	-	-	-	-	-
125	ASF-8125E	17	-	-	-	-	-	-
150	ASF-8150E	17	-	-	-	-	-	-

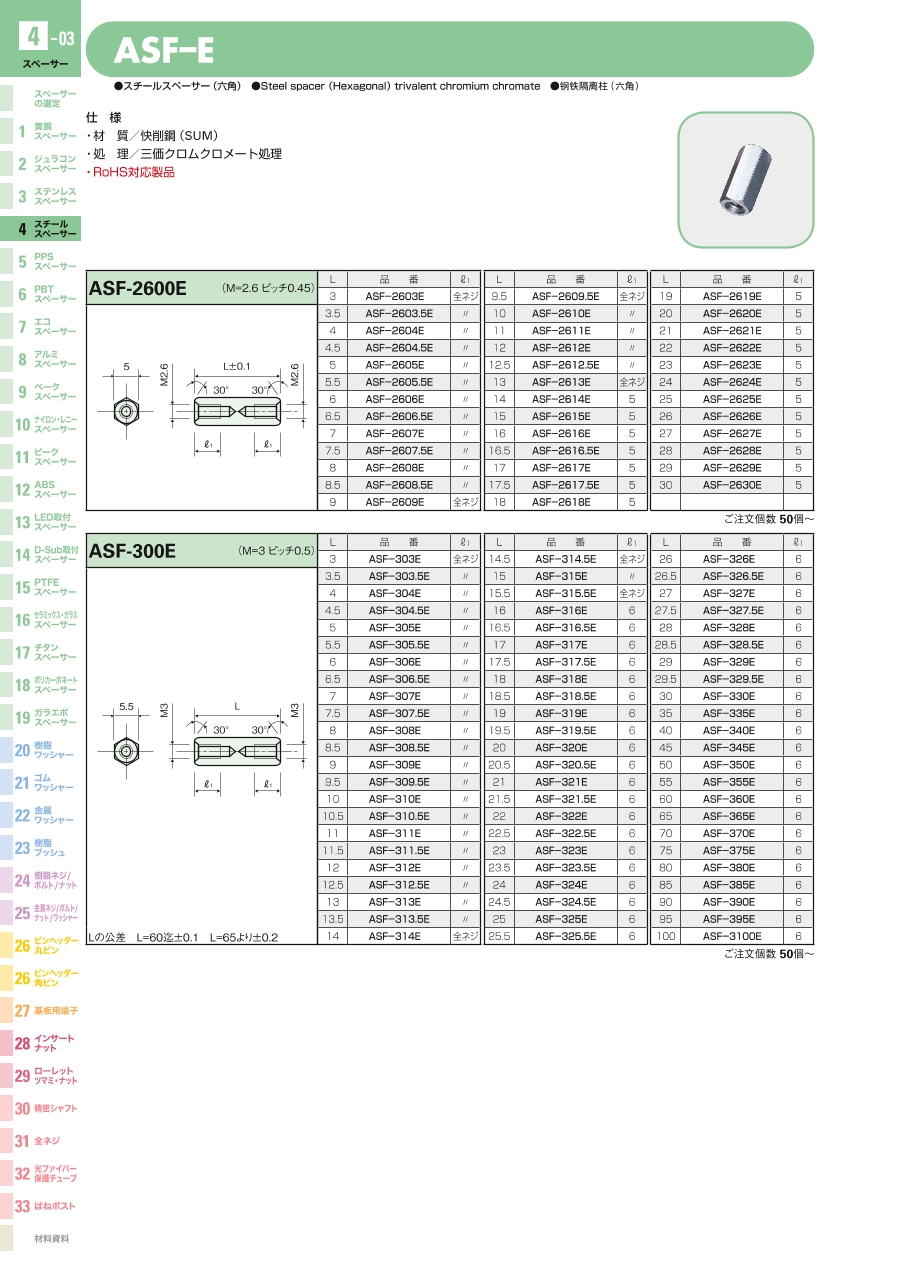

カタログは下記リンクからもご参照いただけます。

ASF-2600E/300E　ASF-300-5E/6E　ASF-400E/500E　ASF-600E/800E

型番リスト

表示件数

型番

二面幅 B

(mm)

長さ L

(mm)

ネジ径

RoHS?

最小発注数量

5	4.5	M2.6	-	50個
5	6	M2.6	-	50個
5	8.5	M2.6	-	50個
5	10	M2.6	-	50個
5	15	M2.6	-	50個
5	20	M2.6	-	50個
5	24	M2.6	-	50個
5	25	M2.6	-	50個
5	3	M3	-	50個
5	6	M3	-	50個
6	6	M3	-	50個
5.5	6.5	M3	-	50個
5.5	7	M3	-	50個
6	8	M3	-	50個
5.5	8.5	M3	-	50個
5.5	9	M3	-	50個
5.5	10	M3	10	4個
5.5	11	M3	-	50個
5.5	14	M3	-	50個
5	15	M3	-	50個
5.5	17	M3	-	50個
5.5	19	M3	-	50個
5.5	20	M3	10	4個
5.5	20.5	M3	10	50個
5	21	M3	-	50個
6	21	M3	-	50個
5.5	21.5	M3	10	50個
5.5	22.5	M3	10	50個
5.5	23	M3	-	50個
5.5	23.5	M3	10	50個
5.5	24.5	M3	10	50個
6	25	M3	-	50個
5.5	25.5	M3	10	50個
5.5	26.5	M3	10	50個
5.5	27	M3	10	50個
5.5	27.5	M3	10	50個
5.5	28.5	M3	10	50個
5.5	29.5	M3	10	50個
5.5	30	M3	-	50個
6	35	M3	-	50個
6	45	M3	-	50個
5	50	M3	-	50個
7	5	M4	-	50個
7	6	M4	-	50個
7	7	M4	-	50個
7	7.5	M4	-	50個
7	8.5	M4	-	50個
7	110	M4	-	50個
7	11.5	M4	-	50個
7	12.5	M4	-	50個
7	14.5	M4	-	50個
7	17.5	M4	-	50個
7	20	M4	10	50個
7	20.5	M4	10	50個
7	21	M4	-	50個
7	21.5	M4	10	50個
7	22.5	M4	10	50個
7	23.5	M4	10	50個
7	24.5	M4	10	50個
7	25.5	M4	10	50個

通常単価(税別) (税込単価)	通常出荷日

63円 ( 69円 )	9日目
72円 ( 79円 )	9日目
76円 ( 84円 )	9日目
78円 ( 86円 )	9日目
77円 ( 85円 )	9日目
94円 ( 103円 )	9日目
101円 ( 111円 )	9日目
103円 ( 113円 )	9日目
66円 ( 73円 )	9日目
65円 ( 72円 )	9日目
65円 ( 72円 )	9日目
58円 ( 64円 )	9日目
60円 ( 66円 )	9日目
66円 ( 73円 )	9日目
61円 ( 67円 )	9日目
68円 ( 75円 )	9日目
351円 ( 386円 )	在庫品1日目当日出荷可能
68円 ( 75円 )	9日目
68円 ( 75円 )	9日目
62円 ( 68円 )	9日目
69円 ( 76円 )	9日目
73円 ( 80円 )	9日目
72円 ( 79円 )	在庫品1日目当日出荷可能
75円 ( 83円 )	8日目
78円 ( 86円 )	9日目
78円 ( 86円 )	9日目
84円 ( 92円 )	8日目
78円 ( 86円 )	8日目
77円 ( 85円 )	9日目
82円 ( 90円 )	8日目
84円 ( 92円 )	8日目
73円 ( 80円 )	9日目
83円 ( 91円 )	8日目
84円 ( 92円 )	8日目
89円 ( 98円 )	9日目
91円 ( 100円 )	8日目
94円 ( 103円 )	8日目
105円 ( 116円 )	8日目
101円 ( 111円 )	9日目
93円 ( 102円 )	9日目
111円 ( 122円 )	9日目
118円 ( 130円 )	9日目
63円 ( 69円 )	9日目
70円 ( 77円 )	9日目
63円 ( 69円 )	9日目
67円 ( 74円 )	9日目
67円 ( 74円 )	9日目
350円 ( 385円 )	9日目
73円 ( 80円 )	9日目
73円 ( 80円 )	9日目
81円 ( 89円 )	9日目
81円 ( 89円 )	9日目
110円 ( 121円 )	在庫品1日目当日出荷可能
92円 ( 101円 )	8日目
91円 ( 100円 )	9日目
92円 ( 101円 )	8日目
92円 ( 101円 )	8日目
92円 ( 101円 )	8日目
92円 ( 101円 )	8日目
99円 ( 109円 )	8日目

基本情報

基本情報

【ねじの呼び（M）】2.6/3/4/5/6/8
【材質】快削鋼（SUM）
【処理】三価クロムクロメート処理

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スチールスペーサー（六角）/ASF-Eのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

スペーサとして

満足度：5.02023/06/29

性能に問題は無いが外観、特にメッキが安っぽい感じがする。ただ、製品内部に使用し目立たないので良しとした。

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品スチールスペーサー（六角）/ASF-E	スチールスペーサー（六角）/BSF-E	スチールスペーサー（六角）両オネジ/ESF-E	スチールスペーサー（六角・短間段重ね用）/MSF-E	スチールスペーサー（六角エアー穴付）/BSF-AE	スチールスペーサー（丸型） ARF-E/ARF-SE
メーカー	廣杉計器	廣杉計器	廣杉計器	廣杉計器	廣杉計器	廣杉計器
通常価格	58円-	58円 -	69円 -	65円 -	70円 -	64円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	9日目	9日目	9日目	9日目
種類	六角	六角	六角	六角	六角	円形
軸単形状	両端めねじ	片端おねじ片端めねじ	両端おねじ	片端おねじ片端めねじ	片端おねじ片端めねじ	両端めねじ
端部インロー仕上	なし	なし	なし	なし	なし	なし
材質	スチール	スチール	スチール	スチール	スチール	スチール
表面処理	三価クロメート	三価クロメート	三価クロメート	三価クロメート	三価クロメート	三価クロメート
