廣杉計器

D-Subコネクター取付スペーサー DSB

Name: D-Subコネクター取付スペーサー DSB
Brand: 廣杉計器
SKU: 221006201442
Rating: 4.4 (7 reviews)

カタログ |

4.4

平均満足度4.4

この商品のレビューをみる（7件）

通常単価(税別): 50円～315円

税込単価: 55円～347円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

廣杉計器

黄銅スペーサー（六角） BSB/-E

4.5

通常価格(税別)： 32円 (税込価格：35円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

廣杉計器

D-Subコネクター取付スペーサー DSE

通常価格(税別)： 56円 (税込価格：62円)

通常出荷日：在庫品1日目

【ねじの呼び】M2.6/M3/#4【材質】快削黄銅（C3604BD）カドミウム...

詳細情報を確認する

種類
六角
軸単形状
片端おねじ片端めねじ
端部インロー仕上
なし
材質
黄銅
表面処理
無電解ニッケルメッキ
二面幅 B (mm)
5
目盛
目盛なし
ガス抜き穴
なし
材質詳細
快削黄銅(C3604BD)
表面処理詳細
ニッケルメッキ(Ni)

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が26型番あります。

商品情報
型番リスト
詳細情報
カタログ

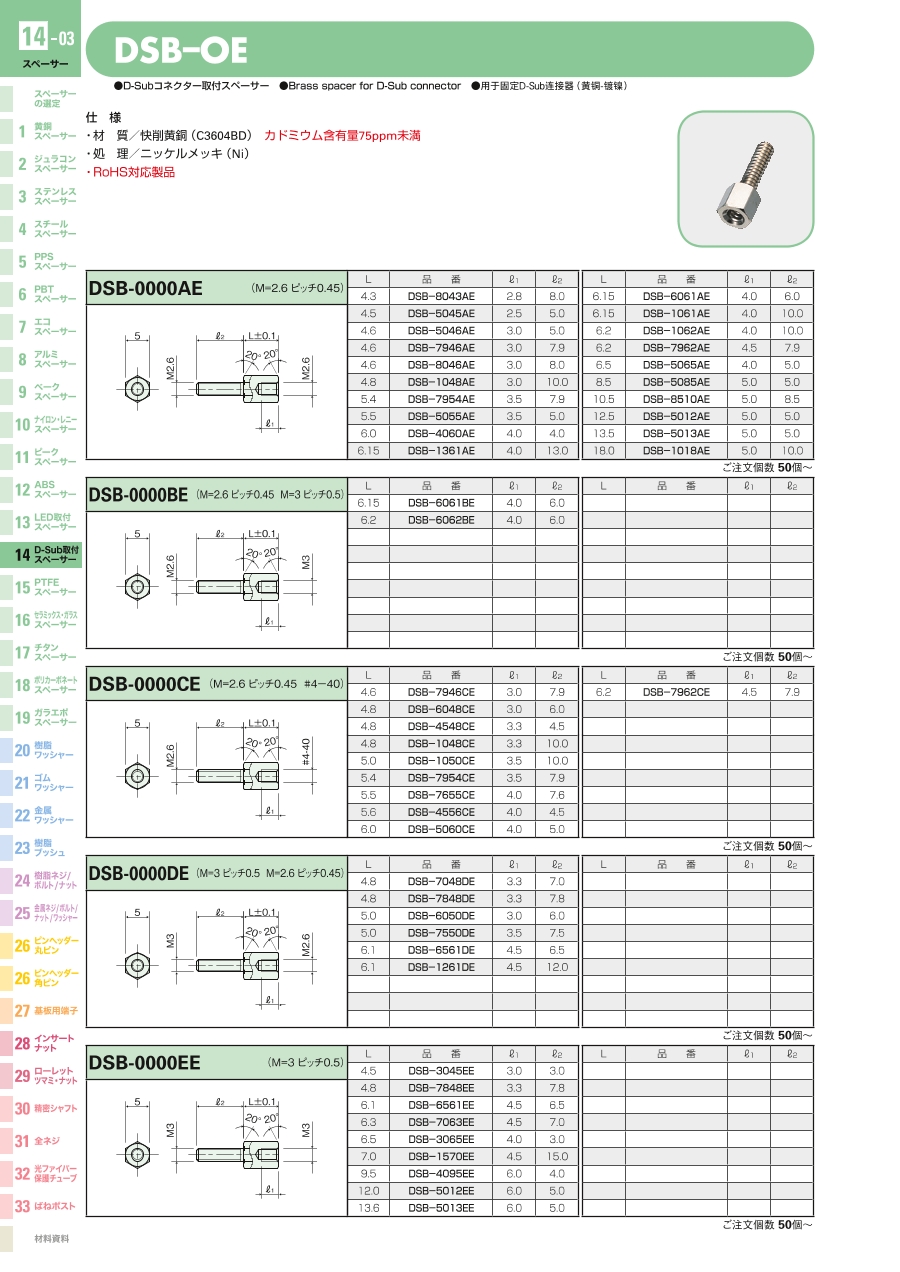

商品情報

外形図

DSB-0000AE（M=2.6 ピッチ0.45）

DSB-0000BE（M=2.6 ピッチ0.45 M=3 ピッチ0.5）

DSB-0000CE（M=2.6 ピッチ0.45 #4-40）

DSB-0000DE（M=3 ピッチ0.5 M=2.6 ピッチ0.45）

DSB-0000EE（M=3 ピッチ0.5）

DSB-0000FE（M=3 ピッチ0.5 #4-40）

DSB-0000GE（#4-40）

製品仕様

RoHS対応製品

規格表

DSB-0000AE（M=2.6 ピッチ0.45）

L	型番	l₁	l₂	L	型番	l₁	l₂
4.3	DSB-8043AE	2.8	8.0	6.15	DSB-6061AE	4.0	6.0
4.5	DSB-5045AE	2.5	5.0	6.15	DSB-1061AE	4.0	10.0
4.6	DSB-5046AE	3.0	5.0	6.2	DSB-1062AE	4.0	10.0
4.6	DSB-7946AE	3.0	7.9	6.2	DSB-7962AE	4.5	7.9
4.6	DSB-8046AE	3.0	8.0	6.5	DSB-5065AE	4.0	5.0
4.8	DSB-1048AE	3.0	10.0	8.5	DSB-5085AE	5.0	5.0
5.4	DSB-7954AE	3.5	7.9	10.5	DSB-8510AE	5.0	8.5
5.5	DSB-5055AE	3.5	5.0	12.5	DSB-5012AE	5.0	5.0
6.0	DSB-4060AE	4.0	4.0	13.5	DSB-5013AE	5.0	5.0
6.15	DSB-1361AE	4.0	13.0	18.0	DSB-1018AE	5.0	10.0

DSB-0000BE（M=2.6 ピッチ0.45 M=3 ピッチ0.5）

L	型番	l₁	l₂	L	型番	l₁	l₂
6.15	DSB-6061BE	4.0	6.0	-	-	-	-
6.2	DSB-6062BE	4.0	6.0	-	-	-	-

DSB-0000CE（M=2.6 ピッチ0.45 #4-40）

L	型番	l₁	l₂	L	型番	l₁	l₂
4.6	DSB-7946CE	3.0	7.9	6.2	DSB-7962CE	4.5	7.9
4.8	DSB-6048CE	3.0	6.0	-	-	-	-
4.8	DSB-4548CE	3.3	4.5	-	-	-	-
4.8	DSB-1048CE	3.3	10.0	-	-	-	-
5.0	DSB-1050CE	3.5	10.0	-	-	-	-
5.4	DSB-7954CE	3.5	7.9	-	-	-	-
5.5	DSB-7655CE	4.0	7.6	-	-	-	-
5.6	DSB-4556CE	4.0	4.5	-	-	-	-
6.0	DSB-5060CE	4.0	5.0	-	-	-	-

DSB-0000DE（M=3 ピッチ0.5 M=2.6 ピッチ0.45）

L	型番	l₁	l₂	L	型番	l₁	l₂
4.8	DSB-7048DE	3.3	7.0	-	-	-	-
4.8	DSB-7848DE	3.3	7.8	-	-	-	-
5.0	DSB-6050DE	3.0	6.0	-	-	-	-
5.0	DSB-7550DE	3.5	7.5	-	-	-	-
6.1	DSB-6561DE	4.5	6.5	-	-	-	-
6.1	DSB-1261DE	4.5	12.0	-	-	-	-

DSB-0000EE（M=3 ピッチ0.5）

L	型番	l₁	l₂	L	型番	l₁	l₂
4.5	DSB-3045EE	3.0	3.0	-	-	-	-
4.8	DSB-7848EE	3.3	7.8	-	-	-	-
6.1	DSB-6561EE	4.5	6.5	-	-	-	-
6.3	DSB-7063EE	4.5	7.0	-	-	-	-
6.5	DSB-3065EE	4.0	3.0	-	-	-	-
7.0	DSB-1570EE	4.5	15.0	-	-	-	-
9.5	DSB-4095EE	6.0	4.0	-	-	-	-
12.0	DSB-5012EE	6.0	5.0	-	-	-	-
13.6	DSB-5013EE	6.0	5.0	-	-	-	-

DSB-0000FE（M=3 ピッチ0.5 #4-40）

L	型番	l₁	l₂	L	型番	l₁	l₂
4.0	DSB-1540FE	2.5	15.0	6.15	DSB-4061FE	4.5	4.0
4.8	DSB-5048FE	3.3	5.0	6.3	DSB-7063FE	4.5	7.0
4.8	DSB-1548FE	3.3	15.0	-	-	-	-
4.8	DSB-1048FE	3.3	10.0	-	-	-	-
4.8	DSB-7848FE	3.3	7.8	-	-	-	-
4.9	DSB-4049FE	3.3	4.0	-	-	-	-
5.0	DSB-8050FE	3.5	8.0	-	-	-	-
6.0	DSB-1460FE	4.5	14.0	-	-	-	-
6.1	DSB-6561FE	4.5	6.5	-	-	-	-

DSB-0000GE（#4-40）

L	型番	l₁	l₂	L	型番	l₁	l₂
3.75	DSB-7037GE	2.0	7.0	-	-	-	-
4.8	DSB-1148GE	3.0	11.0	-	-	-	-
4.8	DSB-1248GE	3.0	12.0	-	-	-	-
4.8	DSB-1048GE	3.0	10.0	-	-	-	-
5.2	DSB-5852GE	3.5	5.8	-	-	-	-
6.0	DSB-6060GE	4.0	6.0	-	-	-	-
6.0	DSB-5060GE	4.5	5.0	-	-	-	-

型番リスト

表示件数

型番

長さ L

(mm)

ネジ径

ネジ長さ

(mm)

六角穴ネジ径

RoHS?

最小発注数量

4.8	M3	10	#4-40	10	50個
4.8	#4-40	10	#4-40	10	20個
6.2	M2.6	10	M2.6	10	50個
4.8	#4-40	11	#4-40	10	50個
6.15	M2.6	13	M2.6	-	50個
6	M3	14	#4-40	10	50個
4.8	M3	15	#4-40	-	50個
7	M3	15	M3	10	50個
4.5	M3	3	M3	-	50個
6	M2.6	4	M2.6	10	50個
5.6	M2.6	4.5	#4-40	-	50個
13.5	M2.6	5	M2.6	-	50個
4.5	M2.6	5	M2.6	10	50個
6	M2.6	5	#4-40	10	50個
5	M3	6	M2.6	10	50個
6	#4-40	6	#4-40	10	50個
6.15	M2.6	6	M2.6	10	50個
6.15	M2.6	6	M3	-	50個
6.1	M3	6.5	M2.6	10	20個
4.8	M3	7.8	M2.6	10	50個
4.8	M3	7.8	M3	10	20個
4.6	M2.6	7.9	#4-40	10	50個
5.4	M2.6	7.9	M2.6	10	50個
4.3	M2.6	8	M2.6	10	50個
5	M3	8	#4-40	10	50個
10.5	M2.6	8.5	M2.6	-	50個

通常単価(税別) (税込単価)	通常出荷日

64円 ( 70円 )	在庫品1日目当日出荷可能
315円 ( 347円 )	在庫品1日目当日出荷可能
63円 ( 69円 )	在庫品1日目当日出荷可能
64円 ( 70円 )	在庫品1日目当日出荷可能
52円 ( 57円 )	9日目
59円 ( 65円 )	在庫品1日目当日出荷可能
54円 ( 59円 )	9日目
59円 ( 65円 )	在庫品1日目当日出荷可能
54円 ( 59円 )	9日目
62円 ( 68円 )	在庫品1日目当日出荷可能
50円 ( 55円 )	9日目
50円 ( 55円 )	9日目
61円 ( 67円 )	在庫品1日目当日出荷可能
57円 ( 63円 )	在庫品1日目当日出荷可能
62円 ( 68円 )	在庫品1日目当日出荷可能
62円 ( 68円 )	在庫品1日目当日出荷可能
55円 ( 61円 )	在庫品1日目当日出荷可能
52円 ( 57円 )	9日目
293円 ( 322円 )	在庫品1日目当日出荷可能
62円 ( 68円 )	在庫品1日目当日出荷可能
293円 ( 322円 )	在庫品1日目当日出荷可能
61円 ( 67円 )	在庫品1日目当日出荷可能
62円 ( 68円 )	在庫品1日目当日出荷可能
57円 ( 63円 )	在庫品1日目当日出荷可能
65円 ( 72円 )	在庫品1日目当日出荷可能
50円 ( 55円 )	9日目

詳細情報

基本情報

基本情報

【ねじの呼び】M2.6/M3/#4
【材質】快削黄銅（C3604BD）カドミウム含有量75ppm未満
【処理】ニッケルメッキ（Ni）
コンピューター及びその周辺機器、制御機器等に使用のD-Subコネクター
取付用のスペーサーとしてお使いいただけます。

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
PAF ミニボールプランジャ
コストパフォーマンスにすぐれたボールプランジャ。
鍋屋バイテック
ミニボールプランジャ PBSH／PBSHS
ボルトタイプのボールプランジャで頭部座面で取りつけ位置が決まる。
鍋屋バイテック
PPRL-NI/PPRL-KU プレスフィットピンプランジャ
圧入タイプのピンプランジャ。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

D-Subコネクター取付スペーサー DSBのレビュー

4.4平均満足度：4.47件のレビュー

星5
57%
星4
29%
星3
14%
星2
0%
星1
0%

コネクター取り付け用

満足度：4.02023/06/28

コネクター取り付け用に交換取り付けしました。簡単に出来ました。また使いたいと思います。

0人が参考にしています。

D-Subコネクター固定

満足度：4.02023/05/30

D-Subコネクター固定用に使いました。もともとの部品が破損したのでこれと交換改造しました。

0人が参考にしています。

製品

満足度：5.02022/11/10

この商品は自社の製品にＤ－ｓｕｂコネクターを取り付けるためのスペーサーとしての使用になります。自社の製品の規格にぴったり...もっと読む

0人が参考にしています。

試作品

満足度：5.02022/06/08

この商品は自社で作製した試作品に使用しました。普通に使えてよかったと思います。サイズ等については、希望通りのものが購入で...もっと読む

0人が参考にしています。

制御機器に使用。

満足度：3.02020/11/06

工場の生産ラインの制御機器に使用、必要な個数で注文出来るのが便利です。

0人が参考にしています。
