高温用カートリッジヒーター TYPE A

外形図

φ6.25



φ9.42



φ12.6



φ15.77



φ18.95



製品仕様

• シース材質：インコロイ材
• 発熱体：NCHW-1（Ni80％＋Cr20％の合金）
• 絶縁材：耐熱絶縁マグネシア
• リード線：標準はリード長250mmでニッケルワイヤーにガラス被覆付き
• 非加熱部：シースのリード線側及び底面にそれぞれ6mm長さの非加熱部を設けている。

公差

• シース長さ：±2.4mm
• キャンバー（そり）：0.5mm／ft（300mm）この数値は長さの2乗に比例する。

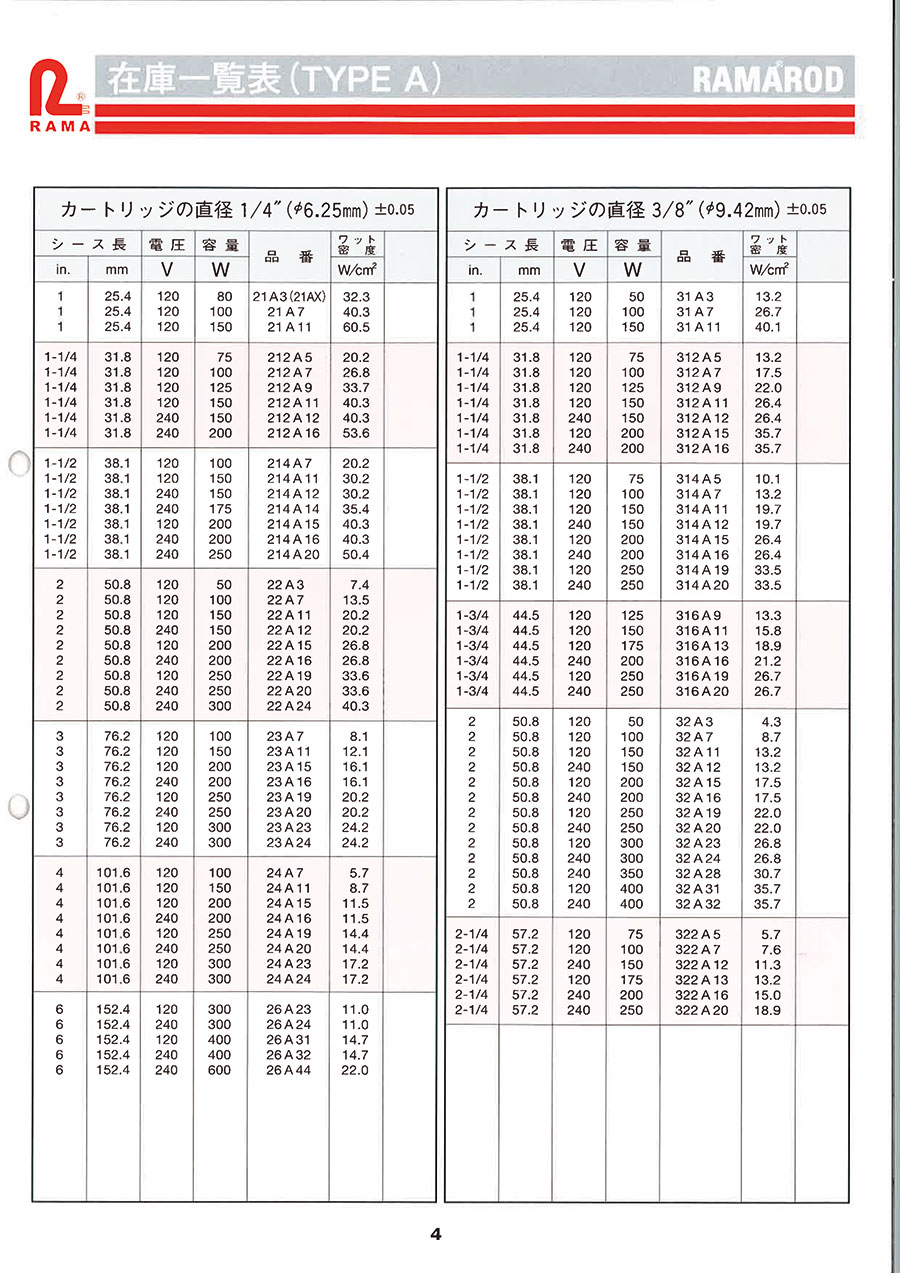

規格表

特長

「TYPE A」は、ヒーター内部から電源投入端子用として「ピン(単線)」が出てき、その「ピン」にリード線を圧着端子でつなぐ。
「ピン(単線)」の材質が純ニッケル材でしかも単線なので、屈曲には非常に弱い。
2～3回の屈曲には耐えられるが、何度も屈曲されると折れてしまう。しかし屈曲しないのならば、機械的にも頑丈で、高温にも耐えられる。

選定サポート情報

定格電圧が120Vまたは240Vになっている。
その定格電圧以下ご使用は可能だが、印加電圧によって容量(Ｗ)は変化する。

例）240V 2,000Wのヒーターを200Vで使用の場合は、1,388Wになる。

注意・禁止事項

• 正しい電源電圧でご使用ください。表示された電源電圧以外でご使用されますと火災・破裂・感電・漏電の原因になります。
• 通電中及び通電後すぐは、高温で発熱しておりますのでヒーターに素手で触れないでください。火傷の原因になります。赤熱していなくても火傷する恐れがあります。
• 水分や油分の存在する雰囲気でのご使用はおやめください。
  ヒーターターミナル部及びリード線は防水・防油加工がされておりませんので、漏電・絶縁低下などの恐れがあります。
• 空焼きはしないでください。(空気中では通電をしないでください。)
  (特別注文・空焼き仕様以外のヒーター)
  ヒーターが異常発熱をし、火災・破裂・感電・漏電・火傷の原因になります。
• ヒーターを金型から取り出す時(ヒーターに触れる時)は、必ず電源を切ってください。電源を入れたまま触れますと、感電・火傷の原因になります。

• ヒーターを落下させたり、リード線だけを持っての取り扱いはしないでください。
  変形・故障・漏電・感電の原因になります。
• ヒーターの寿命は、ヒーター使用温度と被加熱物との密着性によって大きく変わります。永くご使用戴く為に、金型などの孔とのクリアランスを小さくしてください。また、孔内部のゴミ・油分等は除去してください。
• 温度制御は必ず行ってください。温度制御センサーは出来るだけヒーターに近い位置に設置してください。
• ヒーターリード線の標準仕様リード線は、耐熱ガラス編組電線ですので、180℃以下での雰囲気でご使用ください。
• ヒーターリード線を保護するため、リード線が連続屈曲するような場所に、ヒーターを設置しないでください。
• ヒーターリード線及びターミナルピンは、ヒーター端面10mm以内で折り曲げないでください。
  短絡・断線の原因となります。

技術情報

カートリッジヒーター長寿命のポイント

a. ワット密度（W/cm²）……表面負荷

カートリッジヒーターの内部温度はワット密度に左右されます。それ故に温度を上げようとする物体に必要な適切なるワット密度を選ぶことが重要です。
ラマロッドは高いワット密度も製作できますが、低いワット密度を選ぶことにより寿命が長くなります。
過剰ワット密度は、発熱体の伸び縮み、すなわち過剰サイクルの原因となり寿命を短くします。

b. 適正な取付方法……クリアランス（隙間）を小さくする

加熱物とラマロッドの隙間が小さくピッタリしていれば、それだけ熱伝導が大きくなり効率的です。緩んでいれば適温に昇温するのに余分な熱が必要となり、短寿命の原因になります。ラマロッドの外径には±0.05mmの許容差がありますので、まず少し小さめにドリルで穴を空けた後、リーマーで最もピッタリするまで拡大してください。また、穴内部のオイルなどの汚れは除去してください。オイルが残っていますと、オイルが加熱され炭化物となり、熱伝導の妨げになります。

c. サイクル……ON・OFFサイクルの補正

どのようなヒーターでも電源の"ON" "OFF"の繰り返しはヒーターの寿命を縮めます。
一般的にヒーターの短寿命は以下の3点が大きな原因と考えられています。
（1）必要以上にワット数が大きい時
（2）加熱する物体が小さ過ぎる時
（3）電源の"ON" "OFF"の繰り返しが頻繁な時など。
ヒーターの寿命を長くするために、制御は連続制御 P.I.D.（位相制御）を使用する事をお薦めいたします。

d. 温度管理……センサー（感熱部）位置

高いワット密度のカートリッジヒーターを制御するためには、なるペく近い位置（12mm以内）にセンサーを置くようにしてください。

e. リード線について

ヒーターが動く場所に設置される場合は、リード線にテンションがかからないように、ターミナルなどで固定するようにしてください。どうしてもテンションがかかるようでしたらご相談ください。標準リード線は、耐熱温度が200℃ですので、200℃以上の温度雰囲気でご使用の場合は、ご要望の温度域に使用できるセラミック碍子または、耐熱温度に合ったリード線を別途お付けします。
