メカニカル部品技術窓口

絞り込み条件

未確定：候補が8型番あります。

適合配管サイズネオドレンパイプ
~mm
適合配管サイズVP管
~mm
- 25
- 30
- 40
- 50
- -
適合配管サイズVP管サイズ+保温材10mm（PMQ）
~mm
適合配管サイズ被覆銅管10mm
~mm
- 12.7
- 19.05
- 22.22
- 28.58
- 31.75
- 38.1
- 44.5
- 50.8
適合配管サイズ被覆銅管20mm
~mm
- 9.52
- 12.7
- 22.22
- 28.58
- 38.1
- -
L1(mm)
~mm
- 74
- 75
- 81
- 85
- 89
- 97
- 105
- 118
L2(mm)
~mm
- 59
- 63
- 69
- 73
- 77
- 85
- 94
- 106
H(mm)
~mm
- 80
- 82
- 83
- 85
- 87
- 91
- 98
- 127
A(mm)
~mm
- 32
- 38
- 44
- 48
- 52
- 60
- 68
- 80
本体材厚(mm)
~mm
- 1.2
- 1.6
JANコード
~mm
- 4518301070654
- 4518301070661
- 4518301070678
- 4518301070685
- 4518301070692
- 4518301070708
- 4518301070807
- 4518301071620
トラスココード
~mm
タイプ
~mm
- SRS
出荷日
- すべて
- 1日以内
- 2日以内
- 4日以内

因幡電機産業

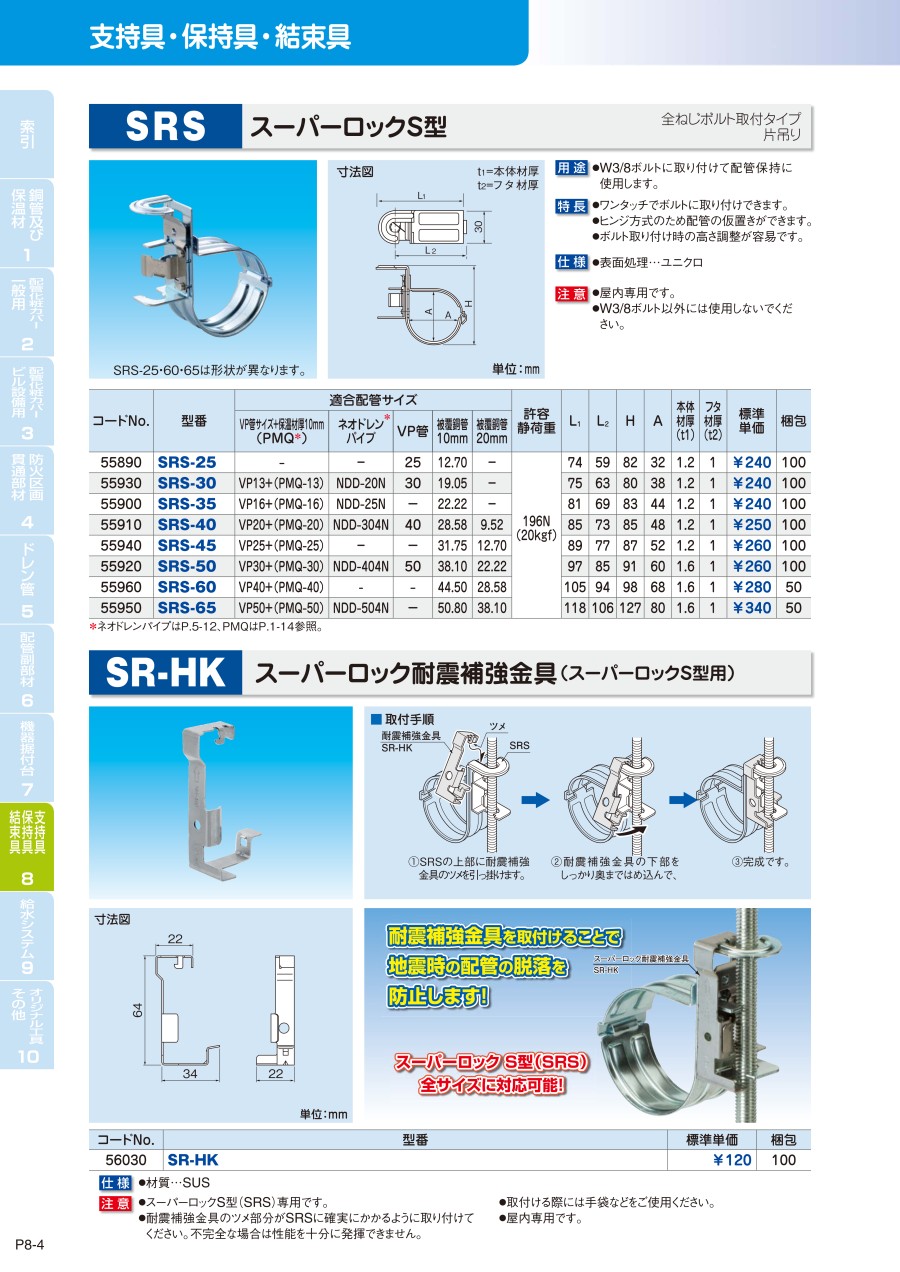

スーパーロックS型

カタログ |

数量スライド割引

通常単価(税別): 266円～385円

税込単価: 293円～424円

【特長】・ワンタッチでボルトに取り付けできます・ヒンジ方式のため配管の仮置きが...

表面処理
ユニクロ
許容静荷重
196N（20kgf）
フタ材厚 (mm)
1

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

表面処理…ユニクロ

型番	VP管サイズ+保温材厚10mm （PMQ）	ネオドレンパイプ	VP管	被覆銅管 10mm	被覆銅管 20mm	許容静荷重	L₁	L₂	H	A	本体材厚（t1）	フタ材厚（t2）
SRS-25	-	-	25	12.70	-	196N（20kgf）	74	59	82	32	1.2	1
SRS-30	VP13+（PMQ-13）	NDD-20N	30	19.05	-	196N（20kgf）	75	63	80	38	1.2	1
SRS-35	VP16+（PMQ-16）	NDD-25N	-	22.22	-	196N（20kgf）	81	69	83	44	1.2	1
SRS-40	VP20+（PMQ-20）	NDD-304N	40	28.58	9.52	196N（20kgf）	85	73	85	48	1.2	1
SRS-45	VP25+（PMQ-25）	-	-	31.75	12.70	196N（20kgf）	89	77	87	52	1.2	1
SRS-50	VP30+（PMQ-30）	NDD-404N	50	38.10	22.22	196N（20kgf）	97	85	91	60	1.6	1
SRS-60	VP25+（PMQ-40）	-	-	44.50	28.58	196N（20kgf）	105	94	98	68	1.6	1
SRS-65	VP25+（PMQ-50）	NDD-504N	-	50.80	38.10	196N（20kgf）	118	106	127	80	1.6	1

使用例

用途：W3/8ボルトに取り付けて配管保持に使用します。

注意・禁止事項

屋内専用です。
W3/8ボルト以外には使用しないでください。

型番リスト

表示件数

型番

適合配管サイズネオドレンパイプ

適合配管サイズVP管

適合配管サイズVP管サイズ+保温材10mm（PMQ）

適合配管サイズ被覆銅管10mm

適合配管サイズ被覆銅管20mm

(mm)

本体材厚

(mm)

JANコード

トラスココード

質量

(g)

最小発注数量

-	25	-	12.7	-	74	59	82	32	1.2	4518301070654	786-8880	85	1個
NDD-20N	30	VP13+(PMQ-13)	19.05	-	75	63	80	38	1.2	4518301070661	786-8898	86	1個
NDD-25N	-	VP16+(PMQ-16)	22.22	-	81	69	83	44	1.2	4518301070678	786-8901	88	1個
NDD-304N	40	VP20+(PMQ-20)	28.58	9.52	85	73	85	48	1.6	4518301070685	786-8910	92	1個
-	-	VP25+(PMQ-25)	31.75	12.7	89	77	87	52	1.6	4518301070692	786-8928	94	1個
NDD-404N	50	VP30+(PMQ-30)	38.1	22.22	97	85	91	60	1.6	4518301070708	786-8936	114	1個
-	-	VP40+(PMQ-40)	44.5	28.58	105	94	98	68	1.6	4518301071620	786-8944	128	1個
NDD-504N	-	VP50+(PMQ-50)	50.8	38.1	118	106	127	80	1.6	4518301070807	786-8952	164	1個

通常単価(税別) (税込単価)	通常出荷日

292円 ( 321円 )	1日目
266円 ( 293円 )	4日目
266円 ( 293円 )	1日目
282円 ( 310円 )	1日目
319円 ( 351円 )	1日目
290円 ( 319円 )	2日目
293円 ( 322円 )	2日目
385円 ( 424円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・ワンタッチでボルトに取り付けできます
・ヒンジ方式のため配管の仮置きができます
・ボルト取り付け時の高さ調整が容易です
【用途】
・全ねじボルト取り付けタイプ片吊り用

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
