CONVUM 真空発生器コンバム ユニット 10S
- 通常単価(税別)
- 35,756円
- 税込単価
- 39,332円
【特長】・流量多段型真空ノズルが選択可能です。・破壊エアを無駄なく真空破壊に使...
詳細情報を確認する
閲覧中の商品と併せてご検討ください
－閉じる
SC3S10SV9NCFSBRの仕様・寸法情報
到達真空圧力(kPa)
最大-90
真空ポート接続口形状
Rc1/4
エア供給ポート接続口形状
Rc1/4
使用圧力範囲(MPa)
0.2～0.6
詳細タイプ
封止弁、チェック弁付
定格圧力(MPa)
0.5
トラスココード
818-8948
ノズルサイズ
10S
搭載センサ
MPS-9
-
-
商品情報
外形図
単位：mm
製品仕様
製品仕様
| 使用流体 | - | 無給油圧縮空気 |
|---|---|---|
| 周囲温度 | ℃ | 0～+55（但し、凍結なきこと） |
| 使用圧力範囲 | MPa | 0.2～0.6 |
| 供給空気流路状態 | - | 常時閉（B） |
| フィルタ平均孔径 | μm | 150 |
| 定格圧力 | MPa | 0.5 |
| 到達真空圧力 | kPa | -90 |
| 吸込流量（個別ポート排気） | L/min（ANR） | 23（25） |
| 真空破壊流量 | L/min（ANR） | 200（封止栓搭載時） |
| 空気消費量 | L/min（ANR） | 48 |
| 質量（フルセット） | g | 255 |
構造
主要部品
| 部番 | 部品名称 | 材質 |
|---|---|---|
| （1） | 真空発生制御用電磁弁 | - |
| （2） | 真空破壊制御用電磁弁 | - |
| （3） | 真空発生用ポペット弁 | アルミニウム,SUS,FKM,NBR |
| （4） | 真空破壊用ポペット弁 | アルミニウム,SUS,FKM,NBR |
| （5） | 供給ポート | PA,NBR |
| （6） | 破壊流量調整ニードル | アルミニウム,SUS,FKM |
| （7） | フィルタ | PA,アルミニウム,SUS,NBR |
| （8） | フィルタエレメント | PVF |
| （9） | 圧力センサ | - |
| （10） | サイレンサ | PA,SUS |
| （11） | サイレンサエレメント | PVF |
| （12） | チェック弁 | アルミニウム,SUS,FKM,NBR |
| （13） | ノズルキット | PA,アルミニウム,FKM,NBR |
| （14） | 本体 | PA,SUS,NBR |
| （15） | フィルタベース | PA,FKM |
| （16） | センサベース | PA,NBR |
| （17） | ツギテ | - |

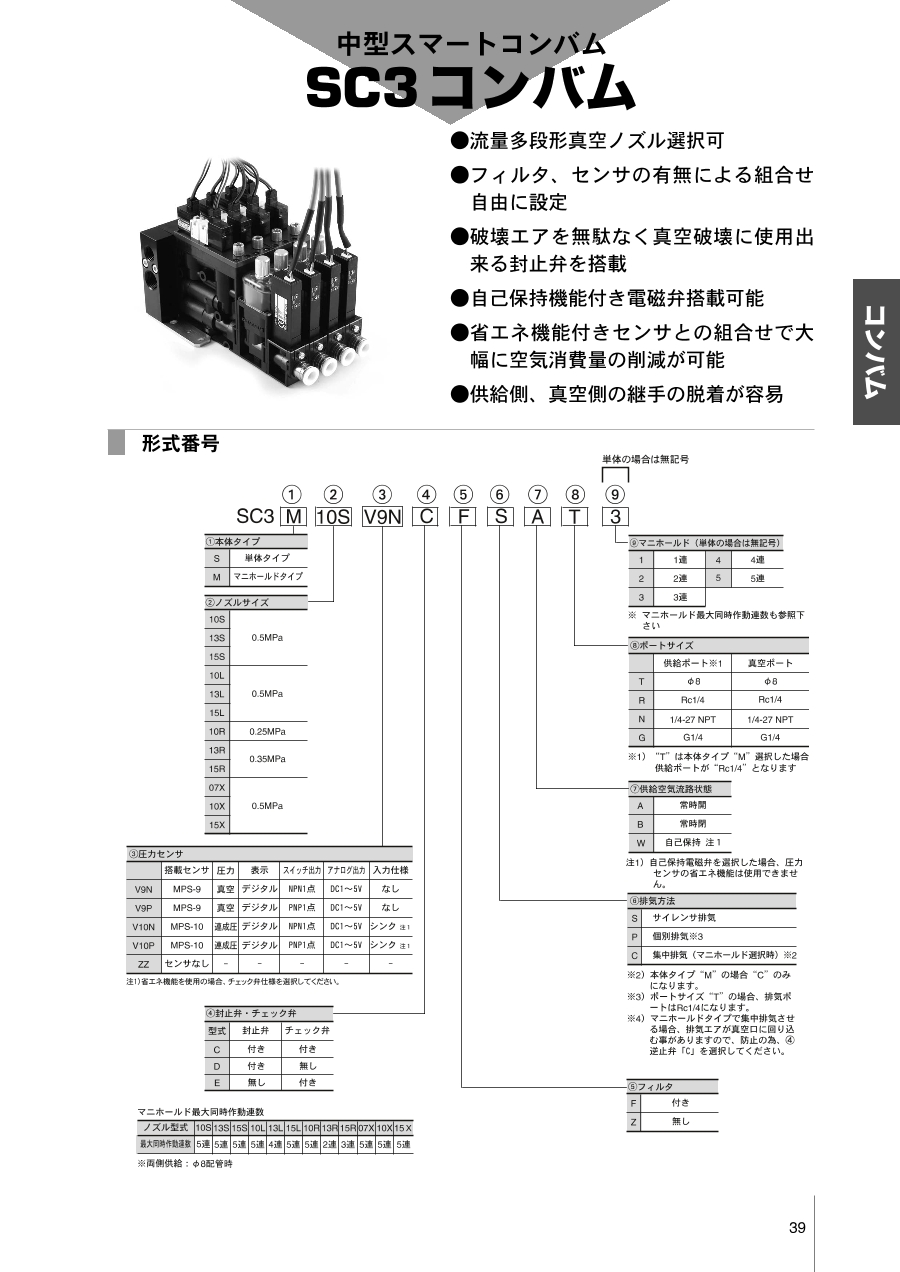

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。CONVUM 真空発生器コンバム ユニット 10Sの型番SC3S10SV9NCFSBRのページです。
型番SC3S10SV9NCFSBRに関する仕様情報を記載しております。
