Line5 ユニバーサル ジョイント 5
- 通常単価(税別)
- 480円
- 税込単価
- 528円
【ジョイント】Line5プロファイル専用です。 プロファイルのサイズ、又は負荷に応じて使用個数を考慮し...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 【販売終了情報】2025年7月1日に販売終了予定となります。仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください

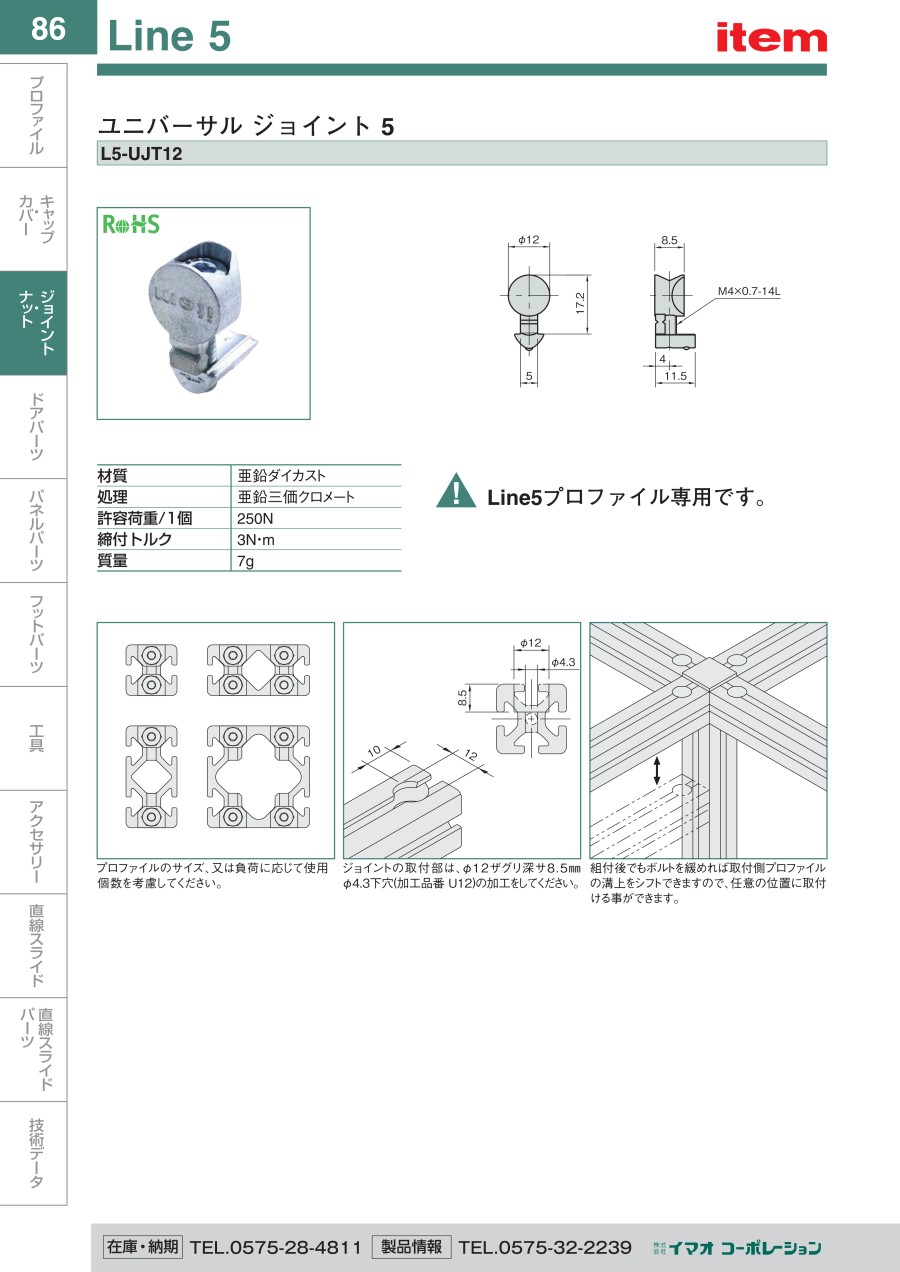

L5-UJT12の仕様・寸法情報
商品情報
外形図
製品仕様
| 許容荷重/1個 | 250N |
|---|---|
| 締付トルク | 3N・m |
| 質量 | 7g |
ジョイントの取付部は、φ12ザグリ深サ8.5mmφ4.3下穴の加工をしてください。
組付後でもボルトを緩めれば取付側プロファイルの溝上をシフトできますので、任意の位置に取付ける事ができます。
詳細情報
基本情報
【ジョイント】Line5プロファイル専用です。
プロファイルのサイズ、又は負荷に応じて使用個数を考慮してください。
【材質】 ・・・ 亜鉛ダイキャスト
【処理】 ・・・ 亜鉛三価クロメート
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 【販売終了情報】2025年7月1日に販売終了予定となります。仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
