G形止め輪（軸用）IWT（磐田規格）
未確定：候補が3型番あります。
商品情報

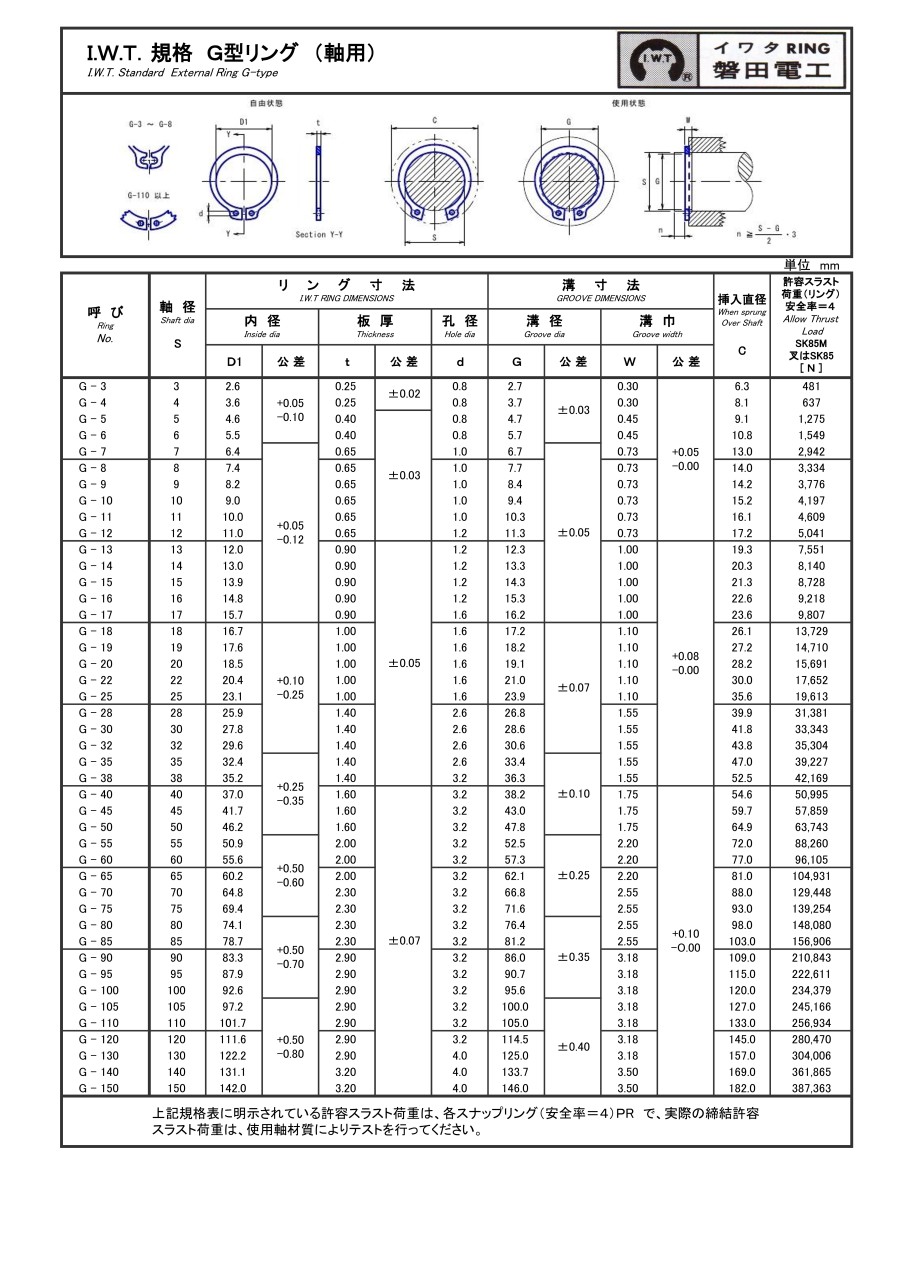

G型止め輪（軸用）IWT（磐田規格）の仕様
G型止め輪（軸用）IWT（自由状態）の寸法図
G型止め輪（軸用）IWT（自由状態）G-3～G8の寸法図
G型止め輪（軸用）IWT（使用状態）の寸法図
（単位：mm）
| 呼び No. | 軸径 S | リング寸法 | 溝寸法 | 挿入直径 C | 許容スラスト荷量（リング） 安全率=4 SK85M又はSK85 ［N］ | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 内径 | 板厚 | 孔径 | 溝径 | 溝巾 | ||||||||
| D1 | 公差 | t | 公差 | d | G | 公差 | W | 公差 | ||||
| G-3 | 3 | 2.6 | +0.05 -0.10 | 0.25 | ±0.02 | 0.8 | 2.7 | ±0.03 | 0.30 | +0.05 -0.00 | 6.3 | 481 |
| G-4 | 4 | 3.6 | 0.25 | 0.8 | 3.7 | 0.30 | 8.1 | 637 | ||||
| G-5 | 5 | 4.6 | 0.40 | ±0.03 | 0.8 | 4.7 | 0.45 | 9.1 | 1,275 | |||
| G-6 | 6 | 5.5 | 0.40 | 0.8 | 5.7 | 0.45 | 10.8 | 1,549 | ||||
| G-7 | 7 | 6.4 | +0.05 -0.12 | 0.65 | 1.0 | 6.7 | ±0.05 | 0.73 | 13.0 | 2,942 | ||
| G-8 | 8 | 7.4 | 0.65 | 1.0 | 7.7 | 0.73 | 14.0 | 3,334 | ||||
| G-9 | 9 | 8.2 | 0.65 | 1.0 | 8.4 | 0.73 | 14.2 | 3,776 | ||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
34円 ( 37円 ) | 1日目 |
31円 ( 34円 ) | 1日目 |
42円 ( 46円 ) | 1日目 |
詳細情報
基本情報
軸や軸受けに円周溝を切り、スラスト方向から挿入し保持部品を止めるリング状の止め輪。
【特長】
・軸用は軸部に円周溝を切り、商品の呼びサイズは軸の外径が商品サイズ名
・着脱には専用工具（プライヤー）が必要で、穴用は握ると輪が小さく、軸用は握ると大きくなる
・呼び：G-5、G-6、G-8、G-9
【用途】
・機械類全般、各種バルブ、各種光学機器、弱電製品、自動車産業
・工作機械、建設産業、一般産業機械
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
