Line5・6・8 ブラケットZN（BZN）
- 通常単価(税別)
- 1,255円～1,570円
- 税込単価
- 1,381円～1,727円
【材質】 本体 亜鉛ダイキャスト、キャップ ポリアミド（ガラス繊維強化）
詳細情報を確認する
未確定：候補が2型番あります。
商品情報
外形図

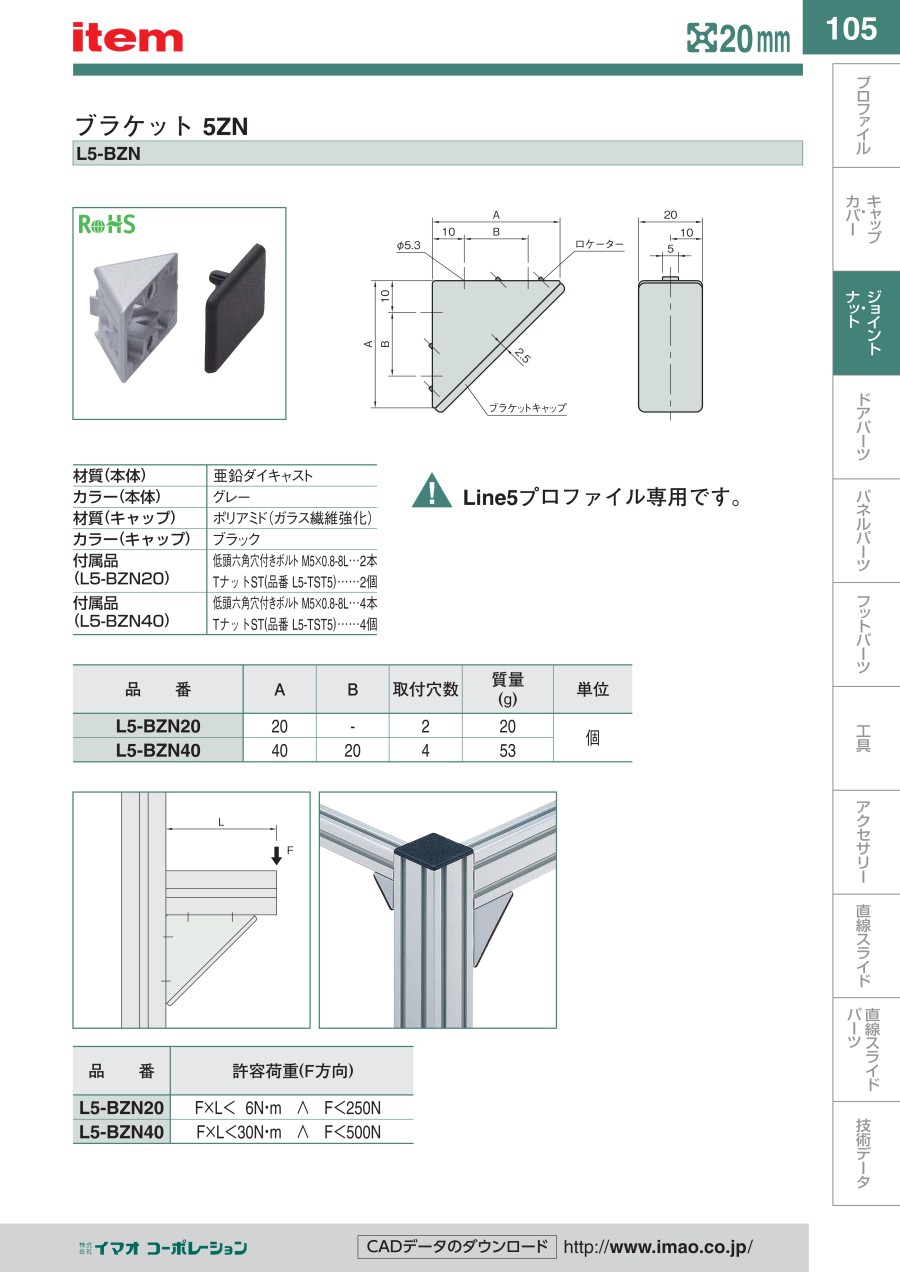

L5-BZN
L6-BZN
BZN
製品仕様
| 型番 | カラー | 付属品 | 備考 | |
|---|---|---|---|---|
| 本体 | キャップ | |||
| L5-BZN20 | グレー | ブラック | 六角穴付きボルト M5×0.8-8L：2本 TナットST（型番 L5-TST5）：2個 | Line5プロファイル専用 |
| L5-BZN40 | 六角穴付きボルト M5×0.8-8L：4本 TナットST（型番 L5-TST5）：4個 | |||
| L6-BZN30 | 六角穴付きボタンボルト M6×1-14L：2本 専用ワッシャー：2個 TナットST（型番 L6-TST6）：2個 | Line6プロファイル専用 | ||
| L6-BZN60 | 六角穴付きボタンボルト M6×1-14L：4本 専用ワッシャー：4個 TナットST（型番 L6-TST6）：4個 | |||
| BZN40 | 六角穴付きボタンボルト M8×1.25-18L：2本 TナットST（型番 TST8）：2個 ワッシャー：2個 | Line8プロファイル専用 | ||
| BZN80 | 六角穴付きボタンボルト M8×1.25-18L（BZN16080：16L）：4本 TナットST（型番 TST8）：4個 ワッシャー：4個 | |||
| BZN16080 | ||||
- BZN40、BZN80はロケーターの角度が45°です。
BZN 取付方法
- 配線ダクトでの溝無し面の接続にはφ9の穴加工を施しロケーターを折ってください。
溝なし面の配線ダクトにBZN40を取付る場合。
溝ありの配線ダクトにBZN80を取付る場合。
規格表
| 型番 | A | B | C | 取付穴数 | 質量（g） |
|---|---|---|---|---|---|
| L5-BZN20 | 20 | - | - | 2 | 20 |
| L5-BZN40 | 40 | 20 | - | 4 | 53 |
| L6-BZN30 | 30 | - | - | 2 | 75 |
| L6-BZN60 | 60 | 30 | - | 4 | 171 |
| BZN40 | 40 | 40 | - | 2 | 150 |
| BZN80 | 80 | 80 | 40 | 4 | 360 |
| BZN16080 | 160 | 80 | 40 | 6 | 625 |
詳細情報
基本情報
【材質】 本体 亜鉛ダイキャスト、キャップ ポリアミド（ガラス繊維強化）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 【販売終了情報】2025年7月1日に販売終了予定となります。仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
