日本ケミカルスクリュー

ポリエーテルエーテルケトン／プラばね PEEK／PB

カタログ |

通常単価(税別): 996円～2,155円

税込単価: 1,096円～2,371円

日本ケミカルスクリュー異形線コイルスプリングポリエーテルエーテルケトン／プ...

種類
異形線
材質
樹脂
端面状態
研削なし

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

型番	材質	自由長 L	ばね定数	外径 D	内径 d	許容荷重（範囲指定）	端面状態	密着長
PEEK/PB-5-9-L40	PEEK	40mm	0.535N/mm	φ9	φ5	～1.50N	研削なし	24mm
PEEK/PB-5-9-L30	PEEK	30mm	0.679N/mm	φ9	φ5	～1.50N	研削なし	18mm
PEEK/PB-8-12-L40	PEEK	40mm	0.333N/mm	φ12	φ8	～1.50N	研削なし	24mm
PEEK/PB-6-10-L40	PEEK	40mm	0.761N/mm	φ10	φ6	～1.50N	研削なし	24mm
PEEK/PB-7.5-10-L17.2	PEEK	17.2mm	0.053N/mm	φ10	φ7.5	～1.50N	研削なし	6.5mm
PEEK/PB-5-9-L50	PEEK	50mm	0.428N/mm	φ9	φ5	～1.50N	研削なし	30mm
PEEK/PB-8-12-L30	PEEK	30mm	0.365N/mm	φ12	φ8	～1.50N	研削なし	18mm
PEEK/PB-6-10-L30	PEEK	30mm	0.992N/mm	φ10	φ6	～1.50N	研削なし	18mm
PEEK/PB-4-8-L30	PEEK	30mm	0.833N/mm	φ8	φ4	～1.50N	研削なし	18mm
PEEK/PB-5-9-L20	PEEK	20mm	0.903N/mm	φ9	φ5	～1.50N	研削なし	12mm
PEEK/PB-6-12-L25	PEEK	25mm	3.96N/mm	φ12	φ6	1.51～4.50N	研削なし	14.5mm
PEEK/PB-4-8-L40	PEEK	40mm	0.624N/mm	φ8	φ4	～1.50N	研削なし	24mm
PEEK/PB-1-2-L8	PEEK	8mm	0.54N/mm	φ2	φ1	～1.50N	研削なし	5mm

型番リスト

表示件数

型番

自由長 L

(mm)

外径 D

(φ)

許容荷重（範囲指定）

(N)

ばね定数

(N/mm)

密着長

(mm)

内径 d

(φ)

RoHS?

最小発注数量

8	2	～1.50	0.54	5	1	10	1個
30	8	～1.50	0.833	18	4	10	1個
40	8	～1.50	0.624	24	4	10	1個
20	9	～1.50	0.903	12	5	10	1個
30	9	～1.50	0.679	18	5	10	1個
40	9	～1.50	0.535	24	5	10	1個
50	9	～1.50	0.428	30	5	10	1個
30	10	～1.50	0.992	18	6	10	1個
40	10	～1.50	0.761	24	6	10	1個
25	12	1.51～4.50	3.96	14.5	6	10	1個
17.2	10	～1.50	0.053	6.5	7.5	10	1個
30	12	～1.50	0.365	18	8	10	1個
40	12	～1.50	0.333	24	8	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,404円 ( 1,544円 )	5日目
1,766円 ( 1,943円 )	5日目
1,855円 ( 2,041円 )	5日目
1,688円 ( 1,857円 )	5日目
1,929円 ( 2,122円 )	9日目
1,872円 ( 2,059円 )	5日目
2,006円 ( 2,207円 )	5日目
1,891円 ( 2,080円 )	5日目
1,988円 ( 2,187円 )	5日目
1,951円 ( 2,146円 )	5日目
996円 ( 1,096円 )	5日目
1,917円 ( 2,109円 )	5日目
2,155円 ( 2,371円 )	5日目

詳細情報

基本情報

基本情報

日本ケミカルスクリュー異形線コイルスプリングポリエーテルエーテルケトン／プラばね PEEK／PB。

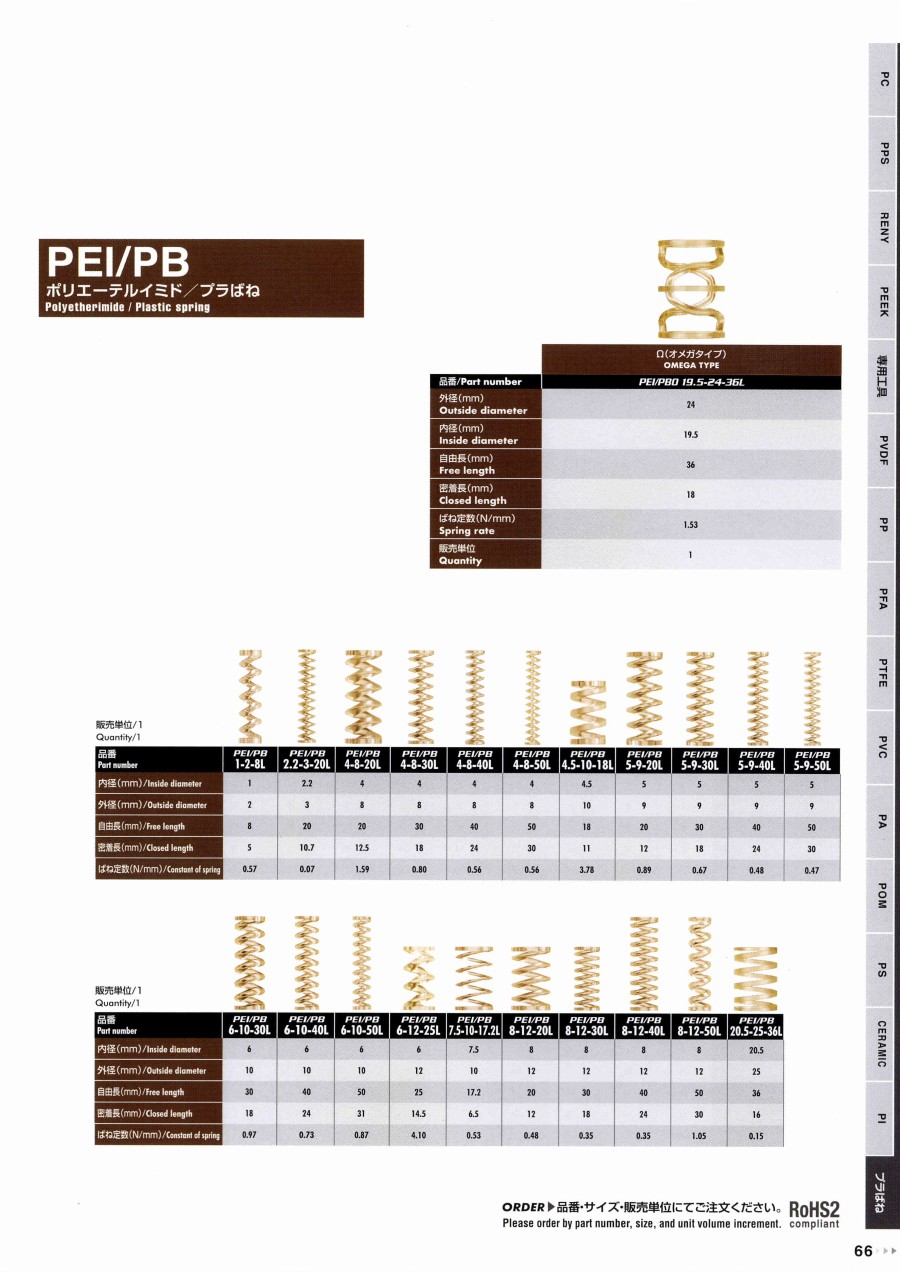

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
