Line8 TナットST（TST）
- 通常単価(税別)
- 580円
- 税込単価
- 638円
Line8プロファイル専用です。T溝に挿入されるとスプリングプランジャーのバネ...
詳細情報を確認する- ナット種類
- 後入れナット
- 処理
- 亜鉛三価クロメート
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 【販売終了情報】2025年7月1日に販売終了予定となります。仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
- ナットをアルミフレームの溝に挿入後、ネジ穴が溝の中心になるよう調整ください。中心がずれたまま挿入すると、ネジ取付時にガタが発生する場合があります。
閲覧中の商品と併せてご検討ください
－閉じる
TST8-36の仕様・寸法情報
商品情報

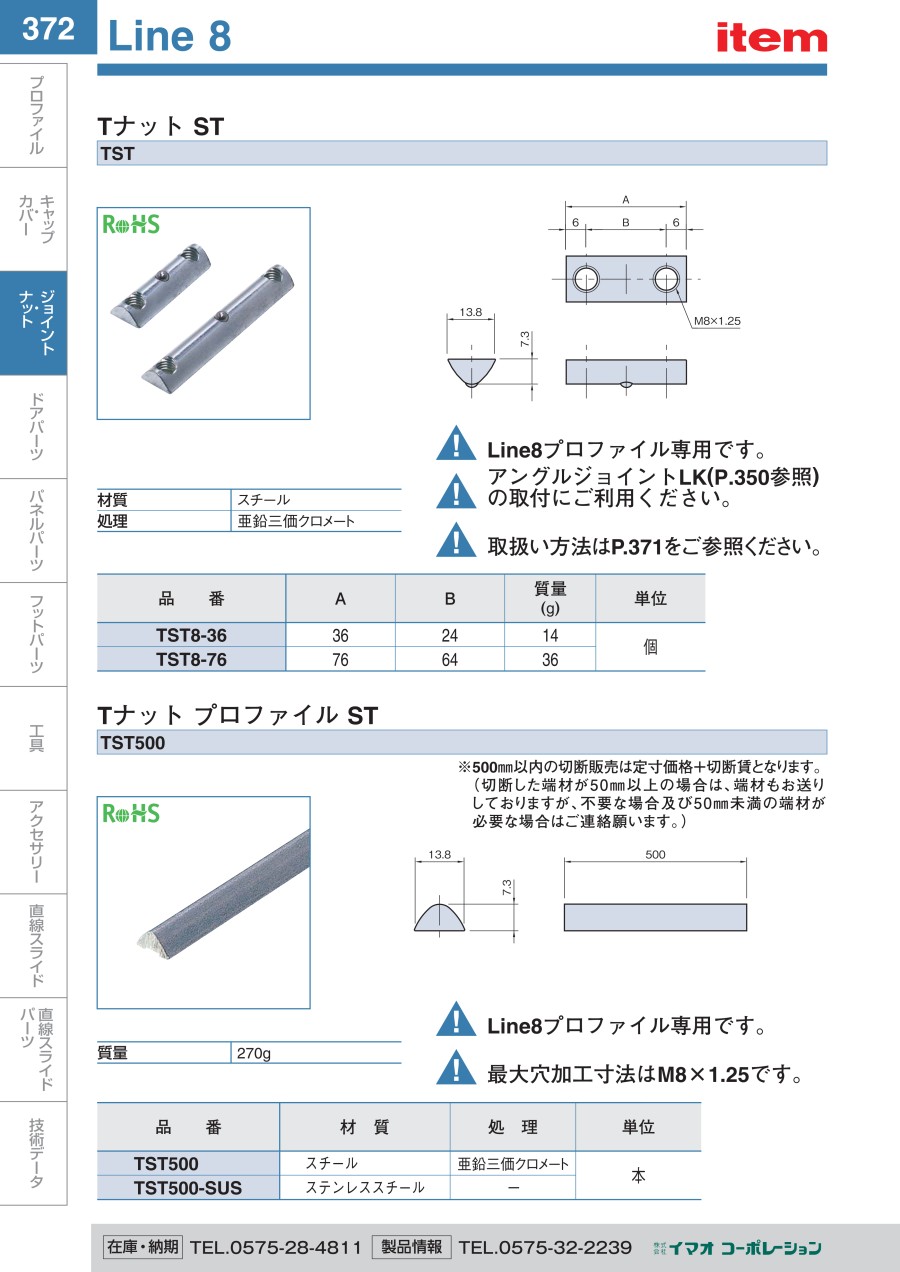

外形図
TST4／TST4-SUS／TST5／TST5-SUS／TST6／TST6-SUS／TST8／TST8-SUS
TST8-36／TST8-76
製品仕様
仕様
| 型番 | 材質 | 処理 | A | B | 質量（g） |
|---|---|---|---|---|---|
| TST4 | スチール | 亜鉛三価クロメート | 7.5 | M4×0.7 | 11 |
| TST5 | M5×0.8 | ||||
| TST6 | 6.5 | M6×1 | 10 | ||
| TST8 | 7.5 | M8×1.25 | |||
| TST4-SUS | ステンレススチール | - | 7.5 | M4×0.7 | 11 |
| TST5-SUS | M5×0.8 | ||||
| TST6-SUS | 6.5 | M6×1 | 10 | ||
| TST8-SUS | 7.5 | M8×1.25 | |||
| TST8-36 | スチール | 亜鉛三価クロメート | 36 | 24 | 14 |
| TST8-76 | 76 | 64 | 36 |
特長
- T溝に挿入されるとスプリングプランジャーのバネ圧でナットが仮止されます。垂直のフレームで使用する場合などに便利です。
- 溝のどの位置からの挿入も可能です。
- アングルジョイントLKの取付にご利用ください。（TST8-36／TST8-76）
詳細情報
基本情報
Line8プロファイル専用です。T溝に挿入されるとスプリングプランジャーのバネ圧でナットが仮止めされます。溝のどの位置からの挿入も可能です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 【販売終了情報】2025年7月1日に販売終了予定となります。仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
- ナットをアルミフレームの溝に挿入後、ネジ穴が溝の中心になるよう調整ください。中心がずれたまま挿入すると、ネジ取付時にガタが発生する場合があります。
