片ニップル（SUS304TP）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 316円～5,002円
- 税込単価
- 348円～5,502円
【特長】・今後増加傾向にあるステンレス配管の需要に対応・従来のねじ込み継手を更...
詳細情報を確認する
未確定：候補が9型番あります。
商品情報
製品仕様
| 型番 | 材質 | 使用流体 | 最高使用圧力 | 接続種類 | 接続形状 | ねじの呼び1 | 種類 | 最高使用圧力区分 | 内面樹脂ライニング |
|---|---|---|---|---|---|---|---|---|---|
| VWN06 | SUS304TP | 水/空気/蒸気/ガス/油 | 2.0MPa | ねじ⇔鋼管 | ニップル | 3/4B(20A) | 継手 | 2.0Mpa以下 | なし |
| VWN04 | SUS304TP | 水/空気/蒸気/ガス/油 | 2.0MPa | ねじ⇔鋼管 | ニップル | 1/2B(15A) | 継手 | 2.0Mpa以下 | なし |
| VWN16 | SUS304TP | 水/空気/蒸気/ガス/油 | 2.0MPa | ねじ⇔鋼管 | ニップル | 2B(50A) | 継手 | 2.0Mpa以下 | なし |
| VWN03 | SUS304TP | 水/空気/蒸気/ガス/油 | 2.0MPa | ねじ⇔鋼管 | ニップル | 3/8B(10A) | 継手 | 2.0Mpa以下 | なし |
| VWN01 | SUS304TP | 水/空気/蒸気/ガス/油 | 2.0MPa | ねじ⇔鋼管 | ニップル | 1/8B(6A) | 継手 | 2.0Mpa以下 | なし |
| VWN02 | SUS304TP | 水/空気/蒸気/ガス/油 | 2.0MPa | ねじ⇔鋼管 | ニップル | 1/4B(8A) | 継手 | 2.0Mpa以下 | なし |
| VWN24 | SUS304TP | 水/空気/蒸気/ガス/油 | 2.0MPa | ねじ⇔鋼管 | ニップル | 3B(80A) | 継手 | 2.0Mpa以下 | なし |
| VWN08 | SUS304TP | 水/空気/蒸気/ガス/油 | 2.0MPa | ねじ⇔鋼管 | ニップル | 1B(25A) | 継手 | 2.0Mpa以下 | なし |
| VWN12 | SUS304TP | 水/空気/蒸気/ガス/油 | 2.0MPa | ねじ⇔鋼管 | ニップル | 1 1/2B(40A) | 継手 | 2.0Mpa以下 | なし |
| VWN32 | SUS304TP | 水/空気/蒸気/ガス/油 | 2.0MPa | ねじ⇔鋼管 | ニップル | 4B(100A) | 継手 | 2.0Mpa以下 | なし |
外形図
規格表
■材質：SUS304TP
| 型式 | ネジ(R) | L(mm) | φD(mm) | φd(mm) |
|---|---|---|---|---|
| VWN-01 | 1/8 | 24 | 10.5 | 7.5 |
| VWN-03 | 3/8 | 28 | 17.3 | 13.3 |
| VWN-04 | 1/2 | 34 | 21.7 | 16.7 |
| VWN-06 | 3/4 | 38 | 27.2 | 22.2 |
| VWN-08 | 1 | 42 | 34 | 28 |
| VWN-12 | 1 1/2 | 50 | 48.6 | 42.6 |
| VWN-16 | 2 | 58 | 60.5 | 53.5 |
| VWN-20 | 2 1/2 | 70 | 76.3 | 76.3 |
| VWN-24 | 3 | 78 | 89.1 | 81.1 |
| VWN-32 | 4 | 90 | 114.3 | 106.3 |
詳細情報
基本情報
【特長】
・今後増加傾向にあるステンレス配管の需要に対応
・従来のねじ込み継手を更にグレードアップし、豊富にサイズを揃え、より使い易い継手として開発されました
【用途】
・水・蒸気・空気・ガス・油用

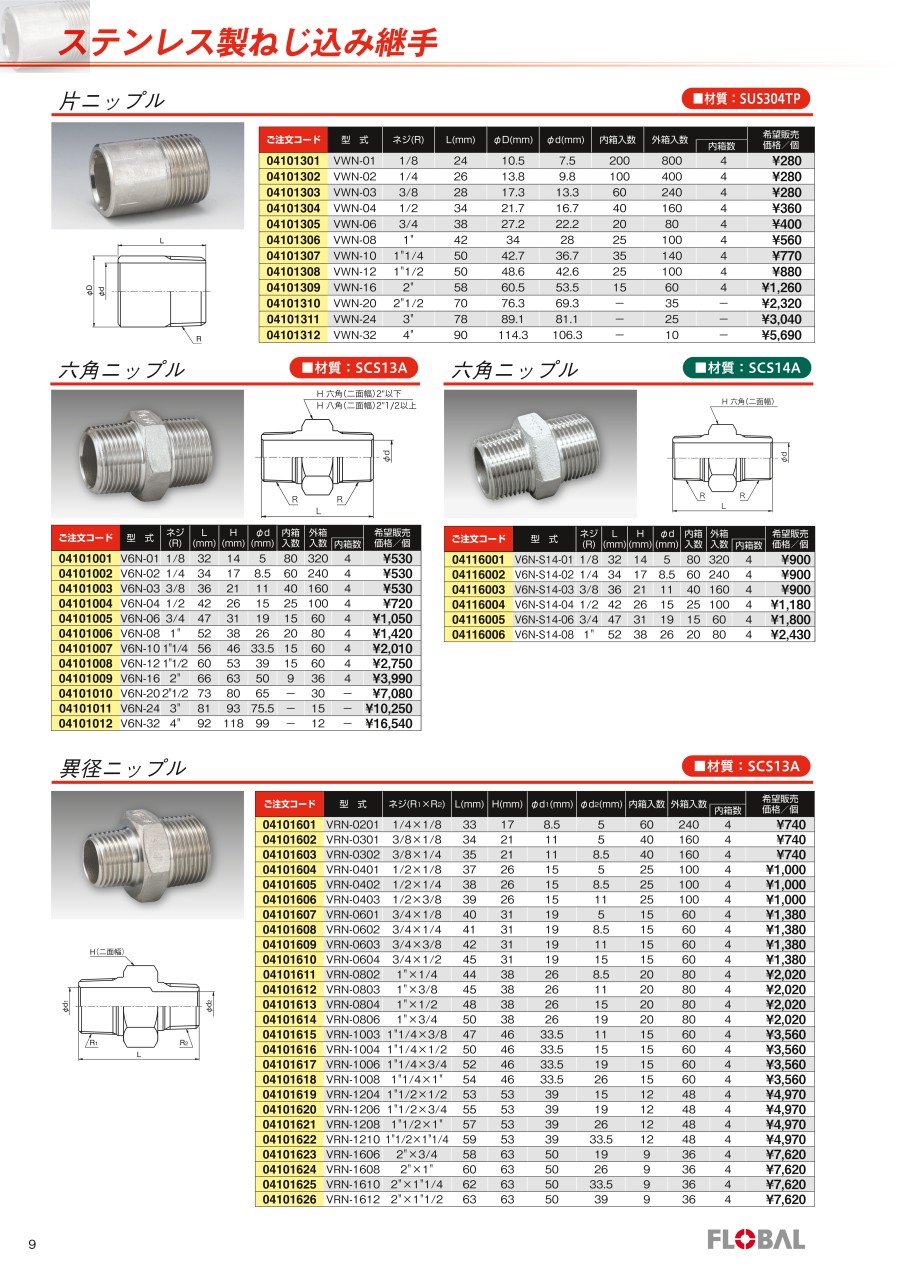

カタログ
