エスロン TSフランジ JIS10K PVC 15A
- 通常単価(税別)
- 668円
- 税込単価
- 735円
【特長】・耐食性にすぐれたPVC製フランジです。・酸性またはアルカリ性の薬品や海水で腐食することなく安...
詳細を確認- 接着剤の使用時には、喚起等十分ご注意下さい。 施工方法は標準施工をお願いします。 カタログ参考資料の施工・性能・安全性の注意を必ずご参照下さい。 締め付けトルクにご注意ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
TSF15の仕様・寸法情報
商品情報
外形図
規格表
注1.フランジ寸法（フランジ外径、ボルト穴）はJISB2220に準じます。
注2.PVC製TSフランジの最高使用温度は60℃です。
詳細情報
基本情報
【特長】
・耐食性にすぐれたPVC製フランジです。
・酸性またはアルカリ性の薬品や海水で腐食することなく安心してご使用いただけます。
【用途】
・化学工場薬品配管・半導体工場純水配管・水産工場海水配管・食品工場廃水処理ラインなどの配管に。
【商品仕様】
・呼び径(A)：15
・呼び径(B)：1/2
・内径(mm)：17
・外径(mm)：95
・厚さ(mm)：14
・ボルト穴数：4
・ボルト穴径(mm)：15
・ボルト穴中心径(mm)：70
・使用圧力(K)：10
・サイズ：15A
・塩ビ管呼び径：16
・穴数：4
・呼び径：1/2B
・材質：硬質塩化ビニル(PVC)
・塩ビ管呼び径：16
・材質：硬質塩化ビニル(PVC)
・サイズ：15A
・呼び径：1/2B
・適用ボルト首下(mm)：50
・適用ボルト呼び(mm)：M12
・最高使用温度：60℃
・L(mm) ：35
・最高許容圧力：1.0MPa(20℃)
・JIS10K仕様(JIS B2220)
・最高使用温度：60℃
・使用圧力：10K
・JANコード：4901860808682
・トラスココード：494-9030
・質量：130g
【材質/仕上】
・硬質ポリ塩化ビニル(PVC)
ご注意
- 接着剤の使用時には、喚起等十分ご注意下さい。 施工方法は標準施工をお願いします。 カタログ参考資料の施工・性能・安全性の注意を必ずご参照下さい。 締め付けトルクにご注意ください。

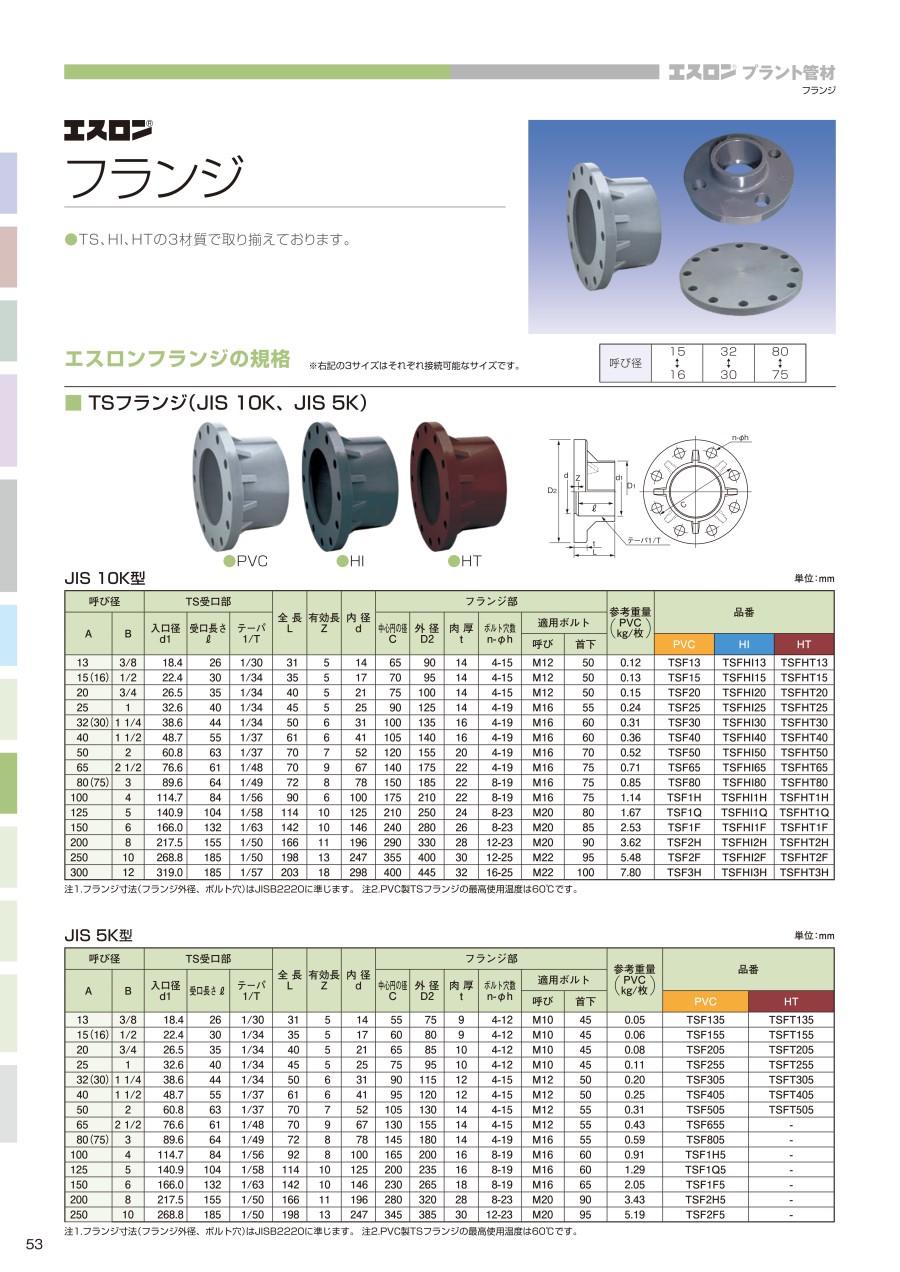

カタログ
