ヨシタケ

W形（複式）ストレーナ（60メ）

カタログ |

通常単価(税別): 123,242円～629,548円

税込単価: 135,566円～692,503円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：4 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・左右の切替により流体を止めずにスクリーンを清掃可能です【用途】・燃料...

適用流体
水 / 油 / その他
形状
W形
本体材質
FCD450
供給側接続種類
フランジ
制御側接続種類
フランジ
最高圧力 (MPa)
1
最高温度 (℃)
80
材質
スクリーン：ステンレス鋼、コック：青銅（ステンレス鋼）
こし網 (ﾒｯｼｭ)
60
接続フランジ
JIS 10K FF
適用流体詳細
冷温水・油・その他非危険流体

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

適用流体		冷温水・油・その他非危険流体
最高圧力		1.0MPa
最高温度		80℃
材質	本体	球状黒鉛鋳鉄（FCD450）
	コック	青銅（ステンレス鋼）
	スクリーン	ステンレス鋼
網目	こし筒	φ6-1.42ヶ/cm²
網目	こし網	標準60メッシュ
接続		JIS 10K FFフランジ

コックはメタルシールの為、許容範囲内の漏れ量があります。
コックを切り替える際、コックと本体の隙間から異物・スケールが出口側へ流れる事があります。

規格表

※H₁、H、K、A、Haは参考数値となります。
※ステンレス製は（）内の寸法となります。

性能・試験情報

圧力損失図表（水用）

・スクリーン：こし筒 φ6-1.42ヶ/cm² こし網60メッシュ

型番リスト

表示件数

型番

供給側管フランジの呼び B呼称(A呼称)

制御側管フランジの呼び B呼称(A呼称)

JANコード

トラスココード

質量

(kg)

備考

最小発注数量

3/4B(20A)	3/4B(20A)	4589946524291	850-4822	23.9	L（mm）：200、H1（mm）：126	1個
1B(25A)	1B(25A)	4589946524642	850-4823	25.1	L（mm）：200、H1（mm）：126	1個
1 1/4B(32A)	1 1/4B(32A)	4589946525038	850-4824	26.1	L（mm）：205、H1（mm）：126	1個
1 1/2B(40A)	1 1/2B(40A)	4589946525403	850-4825	34	L（mm）：245、H1（mm）：134	1個
2B(50A)	2B(50A)	4589946525779	850-4826	35.9	L（mm）：245、H1（mm）：134	1個
2 1/2B(65A)	2 1/2B(65A)	4589946526165	850-4827	52.5	L（mm）：285、H1（mm）：155	1個
3B(80A)	3B(80A)	4589946526523	850-4828	53	L（mm）：285、H1（mm）：155	1個
4B(100A)	4B(100A)	4589946526899	850-4821	117	L（mm）：385、H1（mm）：230	1個

通常単価(税別) (税込単価)	通常出荷日

123,242円 ( 135,566円 )	4日目
123,942円 ( 136,336円 )	14日目
135,074円 ( 148,581円 )	14日目
192,205円 ( 211,426円 )	14日目
198,443円 ( 218,287円 )	14日目
254,876円 ( 280,364円 )	14日目
291,077円 ( 320,185円 )	14日目
629,548円 ( 692,503円 )	14日目

詳細情報

基本情報

基本情報

【特長】
・左右の切替により流体を止めずにスクリーンを清掃可能です
【用途】
・燃料供給ライン等

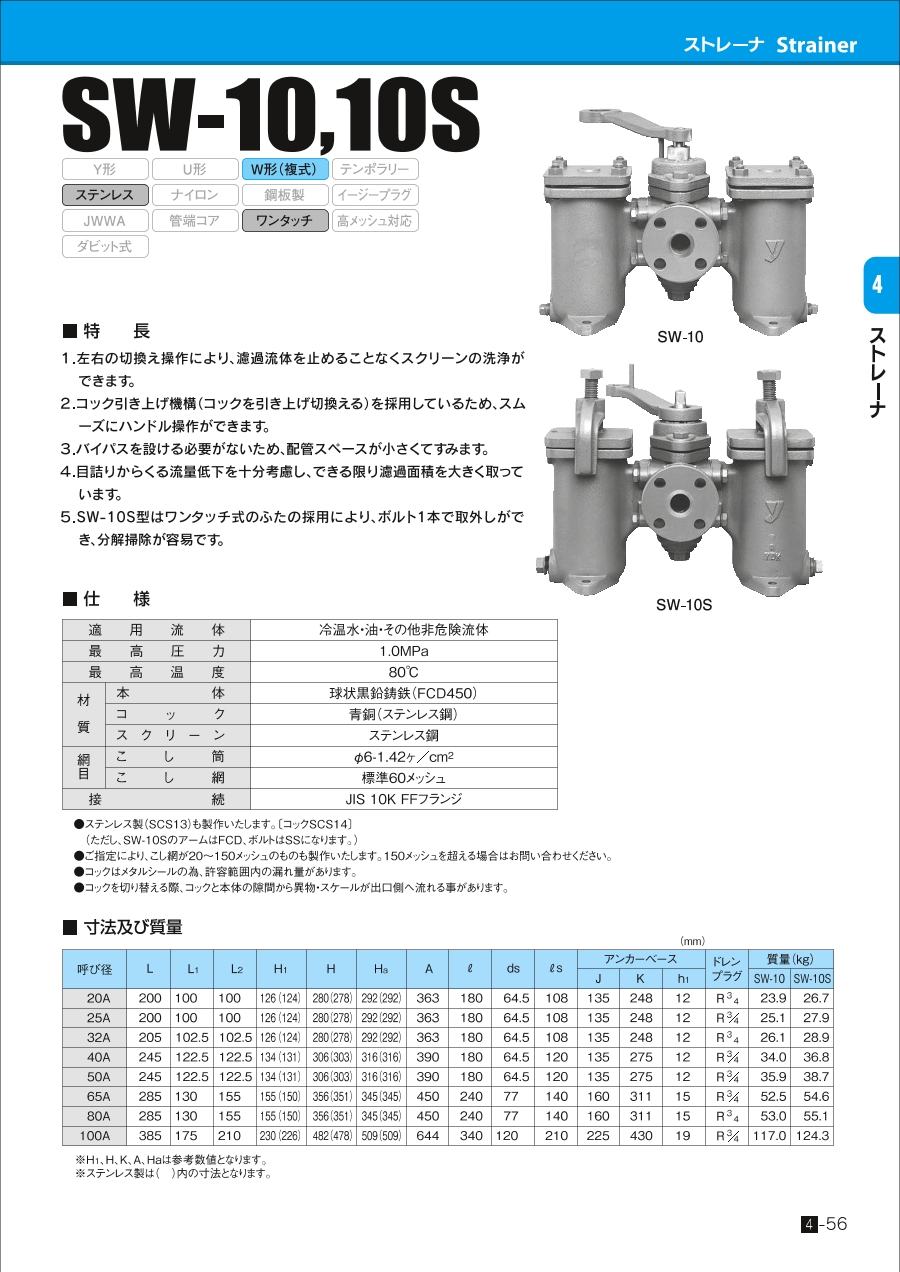

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
