下方押え型トグルクランプ 垂直ハンドル ISK-HV3500
- 通常単価(税別)
- 1,601円
- 税込単価
- 1,761円
【特長】・溶接治具、組立治具、検査治具、加工治具に最適です。
詳細情報を確認する- 装着方法
- フランジベース
- クランプボルトサイズ
- M8
- 締圧力 (N)
- 2270
- 本体材質
- スチール
- クランプ部材質
- スチール+ゴムパット
- アーム高さ H (mm)
- 47.8
- アーム長さ L (mm)
- 57.2
- ストローク S (mm)
- 3.2
- トラスココード
- 793-0046
ISK-HV3500の仕様・寸法情報
種類
下面押さえ・ハンドル立型
装着方法
フランジベース
クランプボルトサイズ
M8
締圧力(N)
2270
本体材質
スチール
クランプ部材質
スチール+ゴムパット
アーム高さ H(mm)
47.8
アーム長さ L(mm)
57.2
ストローク S(mm)
3.2
トラスココード
793-0046
商品情報
外形図
製品仕様
| 質量 | 340g |
|---|---|
| 締圧力 | 2.27kN |
| クランプアーム移動角度 | 100° |
| ハンドル操作角度 | 60° |

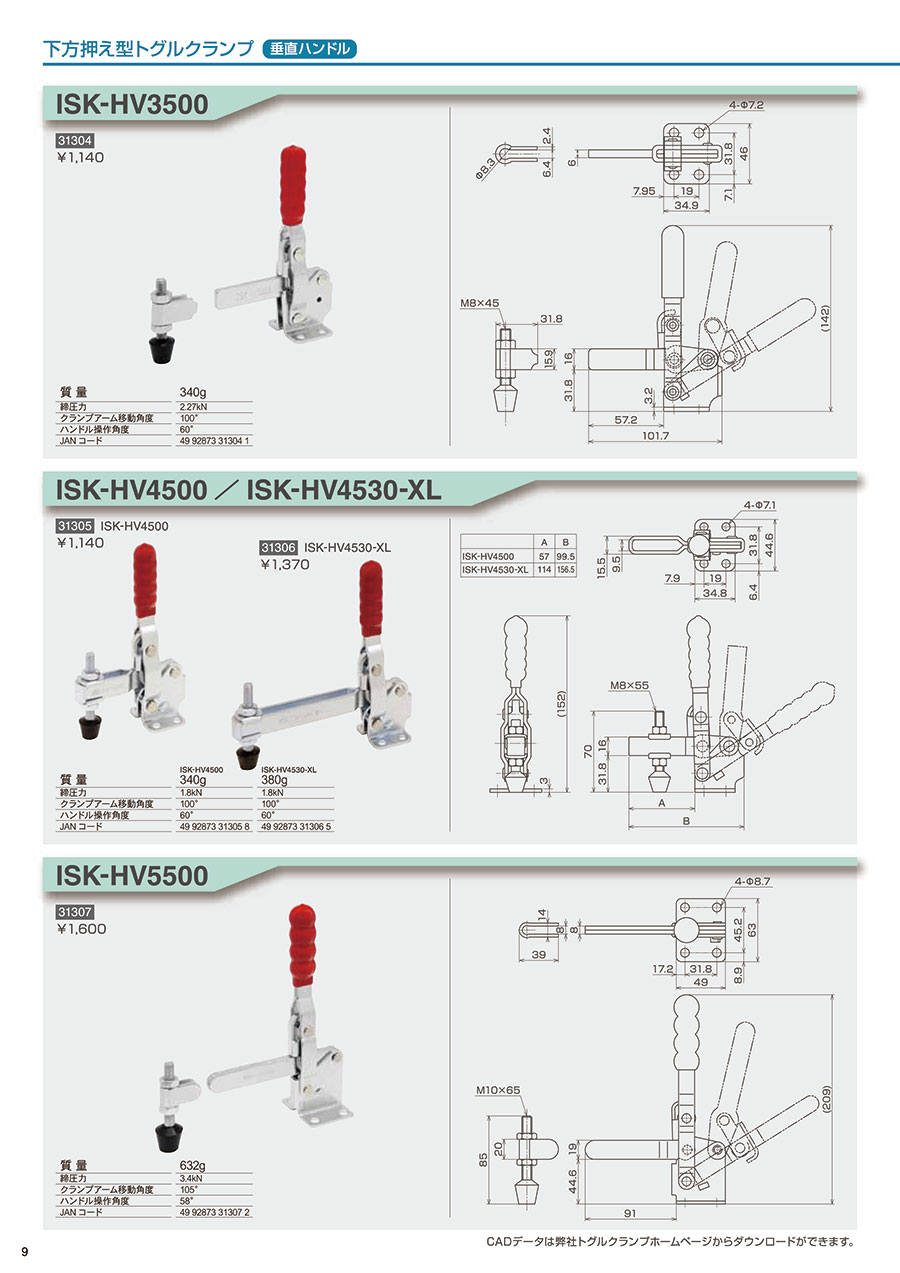

カタログ
類似品類似品をすべて見る
商品担当おすすめ
下方押え型トグルクランプ 垂直ハンドル ISK-HV3500の型番ISK-HV3500のページです。
型番ISK-HV3500に関する仕様情報を記載しております。
下方押え型トグルクランプ 垂直ハンドル ISK-HV3500のレビュー
溶接治具クランプ
5
5.02020/06/29
溶接治具に使用しました、先端を溶接するので、ある程度自由に位置を決めることができます。剛性があるのが良いです。
