メカニカル部品技術窓口

絞り込み条件

未確定：候補が10型番あります。

接続種類
~mm
- 管⇔管　同径
- 管⇔管　異径
適用管外径 1(mm)
・異径の場合は、大口径側・負圧時Pポート→Aポートの数値です。詳細は各メーカーの技術データをご確認ください。
~mm
- 48
- 60
- 76
- 89
- 114
- 140
適用管外径 2(mm)
・異径の場合は、小口径側
~mm
- 48
- 60
- 89
- 114
質量(g)
~mm
- 125
- 161
- 203
- 359
- 364
- 520
- 546
- 606
- 785
- 1472
塩ビ管呼び径(mm)
~mm
- 40
- 50
- 50×40
- 65
- 75
- 75×50
- 100×40
- 100×50
- 100×75
- 125×100
寸法L1(mm)
~mm
- 74
- 77
- 91
- 102
- 106
- 116
- 125
- 140
- 150
- 193
寸法Z1(mm)
~mm
- 52
- 66
- 90
- 100
- 128
寸法L2(mm)
~mm
- 45
- 48
- 51
- 68
- 69
- 70
- 78
- 82
- 83
- 117
寸法Z2(mm)
~mm
- 23
- 26
- 28
- 29
- 30
- 32
- 33
- 52
寸法L3(mm)
~mm
- 74
- 79
- 91
- 104
- 115
- 125
- 140
- 150
- 190
寸法Z3(mm)
~mm
- 52
- 57
- 66
- 79
- 82
- 90
- 100
- 110
- 140
JANコード
~mm
- 4997983106156
- 4997983106163
- 4997983106170
- 4997983106187
- 4997983106224
- 4997983106262
- 4997983106286
- 4997983106293
- 4997983106316
- 4997983106347
トラスココード
~mm
タイプ
~mm
- DVLT
出荷日
- すべて
- 1日以内

クボタケミックス

DV継手 90°大曲 YDV-LT

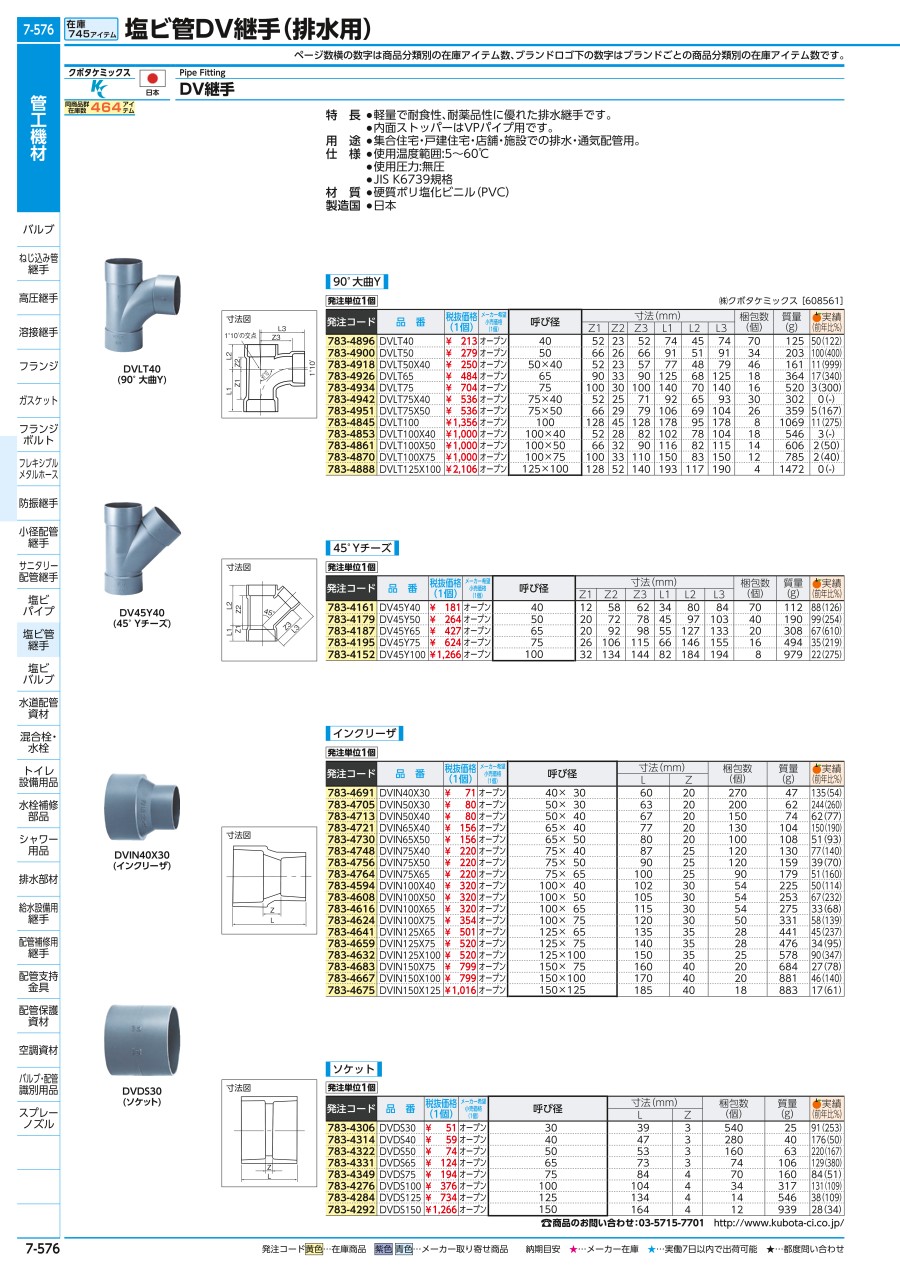

カタログ |

通常単価(税別): 488円～3,882円

税込単価: 537円～4,270円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

クボタケミックス

通常出荷日：1 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

クボタケミックス

通常出荷日：1 日目

【特長】・軽量で耐食性、耐薬品性に優れた排水継手です・内面ストッパーはVPパイ...

種類
DV
継手形状
90度Y型
特性
耐薬品 / 耐食性
使用温度範囲 (℃)
5::60
適合規格
JIS K6739規格
材質
塩化ビニル
使用圧力
無圧

ご注意

各種製品の保管は炎天下や酷暑の場所を避け、屋内に保管するか、やむを得ず屋外に保管する場合はシート等で覆って直射日光や雨水を避けて下さい。

未確定：候補が10型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

接続種類

適用管外径 1

(mm)

適用管外径 2

(mm)

質量

(g)

塩ビ管呼び径

(mm)

寸法L1

(mm)

寸法Z1

(mm)

寸法L2

(mm)

寸法Z2

(mm)

寸法L3

(mm)

寸法Z3

(mm)

JANコード

トラスココード

最小発注数量

管⇔管　同径	48	-	125	40	74	52	45	23	74	52	4997983106156	783-4896	1個
管⇔管　同径	60	-	203	50	91	66	51	26	91	66	4997983106163	783-4900	1個
管⇔管　異径	60	48	161	50×40	77	52	48	23	79	57	4997983106224	783-4918	1個
管⇔管　同径	76	-	364	65	125	90	68	33	125	90	4997983106170	783-4926	1個
管⇔管　同径	89	-	520	75	140	100	70	30	140	100	4997983106187	783-4934	1個
管⇔管　異径	89	60	359	75×50	106	66	69	29	104	79	4997983106262	783-4951	1個
管⇔管　異径	114	48	546	100×40	102	52	78	28	104	82	4997983106286	783-4853	1個
管⇔管　異径	114	60	606	100×50	116	66	82	32	115	90	4997983106293	783-4861	1個
管⇔管　異径	114	89	785	100×75	150	100	83	33	150	110	4997983106316	783-4870	1個
管⇔管　異径	140	114	1472	125×100	193	128	117	52	190	140	4997983106347	783-4888	1個

通常単価(税別) (税込単価)	通常出荷日

488円 ( 537円 )	1日目
697円 ( 767円 )	1日目
518円 ( 570円 )	1日目
1,114円 ( 1,225円 )	1日目
1,604円 ( 1,764円 )	1日目
1,119円 ( 1,231円 )	1日目
2,092円 ( 2,301円 )	1日目
2,277円 ( 2,505円 )	1日目
2,092円 ( 2,301円 )	1日目
3,882円 ( 4,270円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・軽量で耐食性、耐薬品性に優れた排水継手です
・内面ストッパーはVPパイプ用です
【用途】
・集合住宅・戸建住宅・店舗・施設での排水・通気配管用

ご注意

各種製品の保管は炎天下や酷暑の場所を避け、屋内に保管するか、やむを得ず屋外に保管する場合はシート等で覆って直射日光や雨水を避けて下さい。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
