直線幅広拡散光照明 TLWA-4型（取付耳有り）

Name: 直線幅広拡散光照明 TLWA-4型（取付耳有り）
Brand: アイテックシステム
SKU: 221005851532
Rating: 5 (1 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 25,035円～88,643円特別価格

税込単価: 27,539円～97,507円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アイテックシステム

LED全視野リング照明 TRシリーズ

通常価格(税別)： 20,459円 (税込価格：22,505円)

通常出荷日：14 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アイテックシステム

直線拡散光照明 TLB-4型（取付耳無し）

通常価格(税別)： 20,593円 (税込価格：22,652円)

通常出荷日：14 日目

株式会社アイテックシステムの製品です。【特長】・幅広直線拡散光照明は、高輝度と...

詳細情報を確認する

本体種類
バー形
照射方向
バックライト
光源
自光式
照射光種類
拡散光
長さ（範囲） (mm)
30.1～50
長さ (mm)
41
高さ（範囲） (mm)
20.1～30
高さ（伸縮タイプはMAX値） (mm)
22

ご注意

照明器のケーブル長は0.5ｍです。

未確定：候補が42型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

発光面の幅が約2倍の幅広で均一なバー型LED照明

TLWA-4型（取付耳有り）の外観

TLWA-4型（取付耳有り）の外形寸法図

LED幅広直線拡散光照明 TLWA-4シリーズは、直線照明 TLAシリーズの約2倍のワイド発光面で高照度・高品質・低価格・短納期なLEDバー照明で業界最高レベルのコストパフォーマンスを達成し、装置のトータルコスト低減に貢献できる。
アイテックシステムは、画像処理用の照明メーカーとして、高性能かつ高品質な製品を提供することに取り組んできた。そして、お客さま第一と環境重視を具体的な方針に定め、各分野のプロフェッショナルの厳しい要求に応え、かつ独創性溢れる製品を迅速に提供できるよう、日々努力を続けている。

開発秘話

高輝度・高品質な照明機器を開発してきた光学技術や放熱技術を結集するとともに、独自の生産システムを開発・構築することで高輝度・高品質・短納期を実現しました。
地球環境の保全を意識した産業用機器の開発・設計及び製造、販売を行い、環境に優しい事業活動を目指しています。

型番リスト

表示件数

型番

光種類

発光色

幅（範囲）

(mm)

幅

(mm)

最大消費電力

(W)

最大定格電流

(A)

発光部長さ

(mm)

最小発注数量

可視光	ブルー	80.1～100	85	4.8	0.20	75	1個
可視光	グリーン	80.1～100	85	4.8	0.20	75	1個
[赤外線] 赤外線（IR850）	-	80.1～100	85	3.9	0.16	75	1個
[赤外線] 赤外線（IR940）	-	80.1～100	85	3.9	0.16	75	1個
可視光	レッド	80.1～100	85	2.4	0.15	75	1個
可視光	ホワイト	80.1～100	85	4.8	0.20	75	1個
可視光	ブルー	150.1～200	165	9.6	0.40	155	1個
可視光	グリーン	150.1～200	165	9.6	0.40	155	1個
[赤外線] 赤外線（IR850）	-	150.1～200	165	7.7	0.32	155	1個
[赤外線] 赤外線（IR940）	-	150.1～200	165	7.7	0.32	155	1個
可視光	レッド	150.1～200	165	4.8	0.20	155	1個
可視光	ホワイト	150.1～200	165	9.6	0.40	155	1個
可視光	ブルー	200.1～250	245	14.4	0.60	235	1個
可視光	グリーン	200.1～250	245	14.4	0.60	235	1個
[赤外線] 赤外線（IR850）	-	200.1～250	245	11.6	0.48	235	1個
[赤外線] 赤外線（IR940）	-	200.1～250	245	11.6	0.48	235	1個
可視光	レッド	200.1～250	245	7.2	0.30	235	1個
可視光	ホワイト	200.1～250	245	14.4	0.60	235	1個
可視光	ブルー	250.1～	325	19.2	0.80	315	1個
可視光	グリーン	250.1～	325	19.2	0.80	315	1個
[赤外線] 赤外線（IR850）	-	250.1～	325	15.4	0.64	315	1個
[赤外線] 赤外線（IR940）	-	250.1～	325	15.4	0.64	315	1個
可視光	レッド	250.1～	325	9.6	0.40	315	1個
可視光	ホワイト	250.1～	325	19.2	0.80	315	1個
可視光	ブルー	250.1～	405	24	1.00	395	1個
可視光	グリーン	250.1～	405	24	1.00	395	1個
[赤外線] 赤外線（IR850）	-	250.1～	405	19.2	0.80	395	1個
[赤外線] 赤外線（IR940）	-	250.1～	405	19.2	0.80	395	1個
可視光	レッド	250.1～	405	12	0.50	395	1個
可視光	ホワイト	250.1～	405	24	1.00	395	1個
可視光	ブルー	250.1～	485	28.8	1.20	475	1個
可視光	グリーン	250.1～	485	28.8	1.20	475	1個
[赤外線] 赤外線（IR850）	-	250.1～	485	23.1	0.96	475	1個
[赤外線] 赤外線（IR940）	-	250.1～	485	23.1	0.96	475	1個
可視光	レッド	250.1～	485	14.4	0.60	475	1個
可視光	ホワイト	250.1～	485	28.8	1.20	475	1個
可視光	ブルー	250.1～	565	33.6	1.40	555	1個
可視光	グリーン	250.1～	565	33.6	1.40	555	1個
[赤外線] 赤外線（IR850）	-	250.1～	565	26.9	1.12	555	1個
[赤外線] 赤外線（IR940）	-	250.1～	565	26.9	1.12	555	1個
可視光	レッド	250.1～	565	16.8	0.70	555	1個
可視光	ホワイト	250.1～	565	33.6	1.40	555	1個

通常単価(税別) (税込単価)	通常出荷日

32,678円 ( 35,946円 )	14日目
32,678円30,063円 ( 33,069円 )	14日目
30,284円27,861円 ( 30,647円 )	14日目
30,284円 ( 33,312円 )	14日目
25,035円 ( 27,539円 )	14日目
27,458円 ( 30,204円 )	14日目
42,521円 ( 46,773円 )	14日目
42,521円38,268円 ( 42,095円 )	14日目
38,321円34,488円 ( 37,937円 )	14日目
38,321円34,488円 ( 37,937円 )	14日目
31,899円28,709円 ( 31,580円 )	14日目
35,434円 ( 38,977円 )	14日目
51,985円46,786円 ( 51,465円 )	14日目
51,985円46,786円 ( 51,465円 )	14日目
47,120円43,350円 ( 47,685円 )	14日目
47,120円43,350円 ( 47,685円 )	14日目
37,534円33,780円 ( 37,158円 )	14日目
44,096円39,686円 ( 43,655円 )	14日目
60,949円54,854円 ( 60,339円 )	14日目
60,949円54,854円 ( 60,339円 )	14日目
54,931円49,437円 ( 54,381円 )	14日目
54,931円49,437円 ( 54,381円 )	14日目
44,883円40,394円 ( 44,433円 )	14日目
50,705円 ( 55,776円 )	14日目
71,339円64,205円 ( 70,626円 )	14日目
71,339円64,205円 ( 70,626円 )	14日目
63,823円57,440円 ( 63,184円 )	14日目
63,823円57,440円 ( 63,184円 )	14日目
51,089円45,980円 ( 50,578円 )	14日目
59,668円53,701円 ( 59,071円 )	14日目
78,891円72,579円 ( 79,837円 )	14日目
78,891円72,579円 ( 79,837円 )	14日目
72,995円 ( 80,295円 )	14日目
72,995円65,695円 ( 72,265円 )	14日目
58,132円52,318円 ( 57,550円 )	14日目
67,644円 ( 74,408円 )	14日目
88,643円79,778円 ( 87,756円 )	14日目
88,643円79,778円 ( 87,756円 )	14日目
79,754円 ( 87,729円 )	14日目
79,754円73,373円 ( 80,710円 )	14日目
64,970円58,473円 ( 64,320円 )	14日目
76,179円 ( 83,797円 )	14日目

詳細情報

基本情報

基本情報

株式会社アイテックシステムの製品です。

【特長】
・幅広直線拡散光照明は、高輝度と低価格を両立させた革新的な画像処理用LED照明です
・TLWAシリーズは、従来のTLAシリーズと比べ発光面の幅が約2倍の幅広で均一なバー型LED照明です（発光面の幅は、35mmになります）
・白色の発光面照度は、約8万Lxを達成
・高照度な拡散光を均一に照射できる為、ムラが少なく広範囲を照らす用途に適しています
・装置のトータルコストの低減に大きく貢献可能
・定電流電源TPDCと組合せて、ラインカメラ用にも使用可
・照明方法は透過照明、反射照明、拡散光照明等幅広い用途にご使用できます
・照明器は22mmと薄くコンパクト設計なので、設置場所を選びません
・照明認識・調整器（ECI：Electronic Calibrate Identify）を搭載し、光ショップのPWM電源と定電流電源のどちらも使用可能です
【用途】
・文字認識、キズ検査や透過、異物、汚れ、穴検査に最適

ご注意

照明器のケーブル長は0.5ｍです。

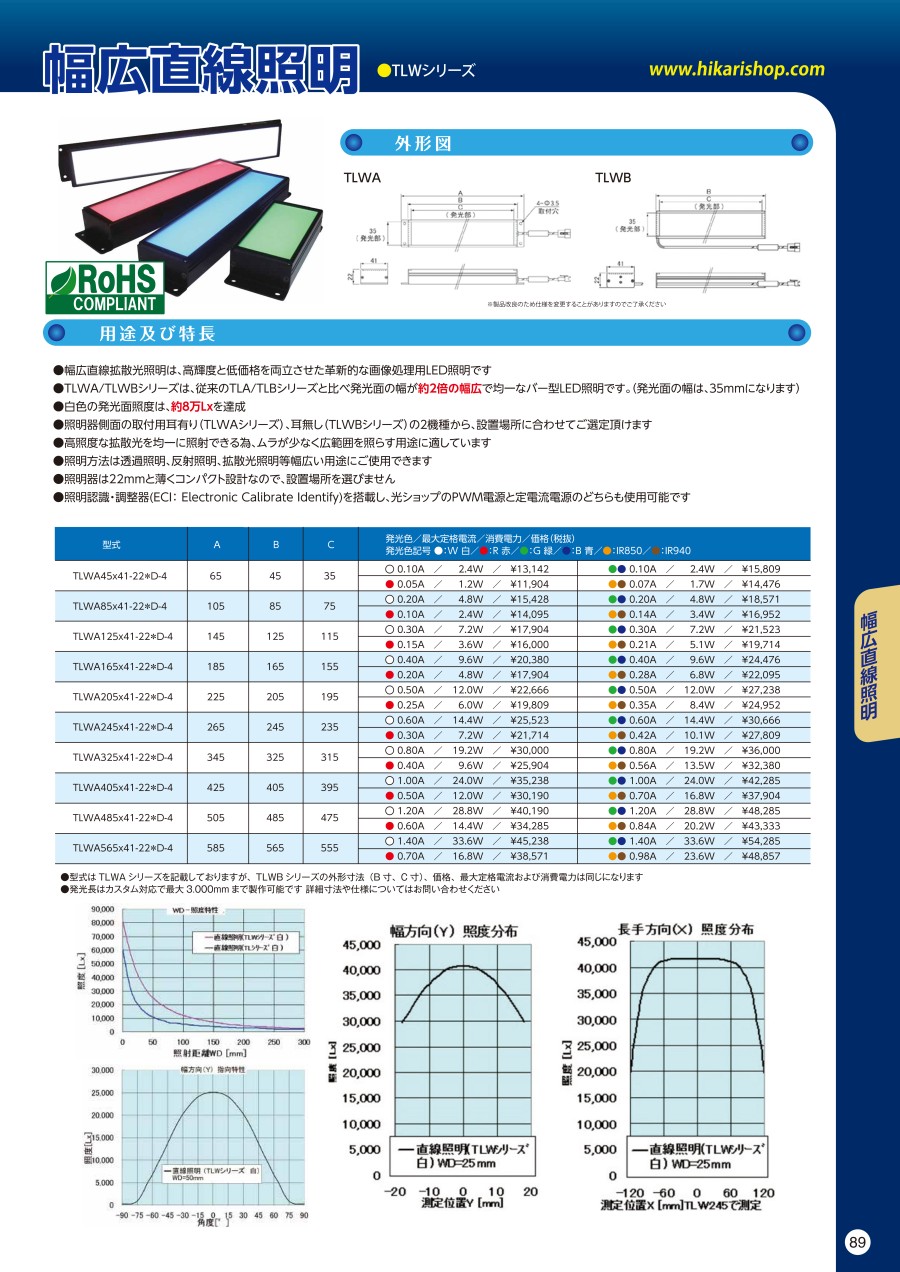

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

アイテックシステム
PWM制御電源 TPDPシリーズ
○画像処理用LED照明電源TPDP_Bシリーズは、PWM制御の調光や外部制御機能等の性能を維持しつつ、低価格を実現しました。 ○高輝度で低価格な、画像処理用LED照明に適した電源で、外部調光(8bit)や外部ON/OFF機能付。 ○調光はデジタル設定方式で、調光の再現性に優れます。 ○用途:エリアカメラでの撮像に適した画像処理用LED照明電源(出力電圧DC24Vタイプ)。
アイテックシステム
PWM制御電源 TPAPシリーズ
○画像処理用LED照明電源TPAP_Bシリーズは、PWM制御の調光や外部制御機能等の性能を維持しつつ、低価格を実現しました。 ○高輝度で低価格な、画像処理用LED照明に適した電源で、外部調光(0-5V)や外部ON/OFF機能付。 ○出力容量を数機種から選べ、照明の消費電力に合わせて最適な価格から電源を導入できます。 ○用途:エリアカメラでの撮像に適した画像処理用LED照明電源(出力電圧DC24Vタイプ)。
アイテックシステム
定電流2ch制御電源 TPDC2-2405型
○画像処理用LED照明電源TPDCシリーズは、照明のECI(照明認識・調整機能)により最大出力電流を自動調整する汎用型の定電流電源です。 ○外部調光や外部ON/OFF、最大出力電流の設定・調整機能ケーブル補償機能搭載の高機能型ながら低価格を実現。 ○調光はデジタル設定方式で、調光の再現性に優れます。 ○高輝度・低価格な画像処理用LED照明に適します。 ○照明に合わせて、電源の出力数・容量を数機種から選定可。 ○用途:ラインカメラやシャッタースピードの速い撮像に適した画像処理用

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

直線幅広拡散光照明 TLWA-4型（取付耳有り）のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

冶具

満足度：5.02018/07/30

広範囲を照らすのに非常に向いています。カタログでは照射距離300mmまでのスペックしか記載されていませんが、もちろんそ...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

QLED照明を出来るだけ長く使い続けたいのですが、上手な使い方を教えてください。

LED照明はON/OFF応答速度が高速な照明です。
必要な時だけ点灯させることで更に寿命をの延ばせます。弊社点灯電源には外部ON/OFF機能が標準装備されております。撮像時のタイミングに合わせて、照明をON/OFFしてください。

Qモノクロカメラでの撮像を検討しておりますが、LED照明は何色を選定すれば良いでしょうか。

低コストの赤色をお勧めしますが、ワークと検出対象にもよりますので、弊社営業部までお問い合わせください。
