三和コンベア

フリーサイズスクリュー羽根SUS304タイプ

Name: フリーサイズスクリュー羽根SUS304タイプ
Brand: 三和コンベア
SKU: 221005848112
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三和コンベア

標準スクリュー羽根 A型

通常価格(税別)： 19,340円 (税込価格：21,274円)

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三和コンベア

標準スクリュー羽根 B型

通常価格(税別)： 28,899円 (税込価格：31,789円)

通常出荷日：3 日目～

【特長】・長さを1mm単位で設定可能なフリーサイズのスクリュー羽根です。・羽根...

詳細情報を確認する

材質
SUS304

ご注意

【出荷時寸法のご注意】
運送中の振動等による縮代を考慮し、羽根形状にもよりますが、最低30ｍｍ以上の余裕をもって出荷いたします。
ミスミでは追加工・特注などには対応しておりません。

未確定：候補が77型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

板厚	外径（φ）	ピッチ（mm）	内径（φ）	羽長さ（mm）
3	71～230	50～230	34～114.3	150～1500
4	171～310	120～310	60.5～114.3	360～1500
5	281～350	200～350	89.1～114.3	600～1500

[ ! ]本製品は外径が指定式、内径・ピッチ・板厚が選択式です。
[ ! ]内径・ピッチ・板厚は選択できる組み合わせが限られています。詳細は絞り込み条件よりご確認ください。

製品仕様

羽根製作専用機で加工されており、羽根は1ピッチ毎に溶接継ぎになっております。

選定サポート情報

型式例

材質		板厚（T）		外径（D2φ）		ピッチ（P）		内径（D1φ）		羽長さ（L）		巻き方向
SUS304	-	T4	-	240	-	P165	-	76.3	-	L700	-	R

注意・禁止事項

スクリュー羽根は衝撃などにより寸法が三和コンベア寸法検査時と変わることがあります。
ミスミでは追加工・特注などには対応しておりません。

型番リスト

表示件数

型番

SUS304-T3-[71-80/1]-P50-34-L[150-1500/1]-[L,R]

SUS304-T3-[71-90/1]-P60-[34,42.7]-L[180-1500/1]-[L,R]

SUS304-T3-[71-100/1]-P70-[34,42.7,48.6]-L[210-1500/1]-[L,R]

SUS304-T3-[71-110/1]-P80-[34,42.7,48.6,60.5]-L[240-1500/1]-[L,R]

SUS304-T3-[81-120/1]-P90-[34,42.7,48.6,60.5]-L[270-1500/1]-[L,R]

SUS304-T3-[91-130/1]-P100-[34,42.7,48.6,60.5,76.3]-L[300-1500/1]-[L,R]

SUS304-T3-[101-140/1]-P110-[42.7,48.6,60.5,76.3]-L[330-1500/1]-[L,R]

SUS304-T3-[111-180/1]-P120-[42.7,48.6,60.5,76.3,89.1,101.6]-L[360-1500/1]-[L,R]

SUS304-T3-[121-130/1]-P85-[42.7,48.6,60.5,76.3]-L[255-1500/1]-[L,R]

SUS304-T3-[121-160/1]-P115-[42.7,48.6,60.5,76.3,89.1]-L[345-1500/1]-[L,R]

SUS304-T3-[121-190/1]-P130-[42.7,48.6,60.5,76.3,89.1,101.6]-L[390-1500/1]-[L,R]

SUS304-T3-[131-140/1]-P95-[48.6,60.5,76.3]-L[285-1500/1]-[L,R]

SUS304-T3-[131-170/1]-P125-[48.6,60.5,76.3,89.1]-L[375-1500/1]-[L,R]

SUS304-T3-[131-200/1]-P140-[48.6,60.5,76.3,89.1,101.6,114.3]-L[420-1500/1]-[L,R]

SUS304-T3-[141-150/1]-P105-[48.6,60.5,76.3]-L[315-1500/1]-[L,R]

SUS304-T3-[141-150/1]-P135-[48.6,60.5,76.3]-L[405-1500/1]-[L,R]

SUS304-T3-[141-210/1]-P150-[48.6,60.5,76.3,89.1,101.6,114.3]-L[450-1500/1]-[L,R]

SUS304-T3-[151-160/1]-P145-[60.5,76.3,89.1]-L[435-1500/1]-[L,R]

SUS304-T3-[151-220/1]-P160-[60.5,76.3,89.1,101.6,114.3]-L[480-1500/1]-[L,R]

SUS304-T3-[161-170/1]-P155-[60.5,76.3,89.1,114.3]-L[465-1500/1]-[L,R]

注文停止中

SUS304-T3-[161-210/1]-P170-[60.5,76.3,89.1,101.6,114.3]-L[510-1500/1]-[L,R]

SUS304-T3-[171-230/1]-P180-[76.3,89.1,101.6,114.3]-L[540-1500/1]-[L,R]

SUS304-T3-[181-210/1]-P190-[76.3,89.1,101.6,114.3]-L[570-1500/1]-[L,R]

SUS304-T3-[191-220/1]-P200-[89.1,101.6,114.3]-L[600-1500/1]-[L,R]

SUS304-T3-[201-210/1]-P210-[101.6,114.3]-L[630-1500/1]-[L,R]

SUS304-T3-[211-220/1]-P220-[101.6,114.3]-L[660-1500/1]-[L,R]

SUS304-T3-[221-230/1]-P205-114.3-L[615-1500/1]-[L,R]

SUS304-T3-[221-230/1]-P230-114.3-L[690-1500/1]-[L,R]

SUS304-T4-[171-180/1]-P120-60.5-L[360-1500/1]-[L,R]

SUS304-T4-[171-200/1]-P140-[60.5,76.3]-L[420-1500/1]-[L,R]

SUS304-T4-[171-220/1]-P160-[60.5,76.3,89.1]-L[480-1500/1]-[L,R]

SUS304-T4-[171-230/1]-P180-[60.5,76.3,89.1,101.6]-L[540-1500/1]-[L,R]

SUS304-T4-[181-190/1]-P130-60.5-L[390-1500/1]-[L,R]

SUS304-T4-[181-210/1]-P150-[60.5,76.3,89.1]-L[450-1500/1]-[L,R]

SUS304-T4-[181-210/1]-P170-[60.5,76.3,89.1]-L[510-1500/1]-[L,R]

SUS304-T4-[181-280/1]-P190-[60.5,76.3,89.1,101.6,114.3]-L[570-1500/1]-[L,R]

SUS304-T4-[191-290/1]-P200-[76.3,89.1,101.6,114.3]-L[600-1500/1]-[L,R]

SUS304-T4-[201-300/1]-P210-[76.3,89.1,101.6,114.3]-L[630-1500/1]-[L,R]

SUS304-T4-[211-310/1]-P220-[76.3,89.1,101.6,114.3]-L[660-1500/1]-[L,R]

SUS304-T4-[221-230/1]-P155-[76.3,89.1,101.6]-L[465-1500/1]-[L,R]

SUS304-T4-[221-230/1]-P205-[76.3,89.1,101.6]-L[615-1500/1]-[L,R]

SUS304-T4-[221-290/1]-P230-[76.3,89.1,101.6,114.3]-L[690-1500/1]-[L,R]

SUS304-T4-[231-240/1]-P165-[76.3,89.1,101.6,114.3]-L[495-1500/1]-[L,R]

SUS304-T4-[231-240/1]-P215-[76.3,89.1,101.6,114.3]-L[645-1500/1]-[L,R]

SUS304-T4-[231-300/1]-P240-[76.3,89.1,101.6,114.3]-L[720-1500/1]-[L,R]

SUS304-T4-[241-250/1]-P175-[89.1,101.6,114.3]-L[525-1500/1]-[L,R]

SUS304-T4-[241-250/1]-P225-[89.1,101.6,114.3]-L[675-1500/1]-[L,R]

SUS304-T4-[241-310/1]-P250-[89.1,101.6,114.3]-L[750-1500/1]-[L,R]

SUS304-T4-[251-260/1]-P185-[89.1,101.6,114.3]-L[555-1500/1]-[L,R]

SUS304-T4-[251-260/1]-P235-[89.1,101.6,114.3]-L[705-1500/1]-[L,R]

SUS304-T4-[251-290/1]-P260-[89.1,101.6,114.3]-L[780-1500/1]-[L,R]

SUS304-T4-[261-270/1]-P195-[89.1,101.6,114.3]-L[585-1500/1]-[L,R]

SUS304-T4-[261-270/1]-P245-[89.1,101.6,114.3]-L[735-1500/1]-[L,R]

SUS304-T4-[261-300/1]-P270-[89.1,101.6,114.3]-L[810-1500/1]-[L,R]

SUS304-T4-[271-310/1]-P280-[89.1,101.6,114.3]-L[840-1500/1]-[L,R]

SUS304-T4-[281-290/1]-P290-[101.6,114.3]-L[870-1500/1]-[L,R]

SUS304-T4-[291-300/1]-P300-[101.6,114.3]-L[900-1500/1]-[L,R]

SUS304-T4-[301-310/1]-P310-114.3-L[930-1500/1]-[L,R]

SUS304-T5-[281-290/1]-P200-89.1-L[600-1500/1]-[L,R]

SUS304-T5-[281-320/1]-P230-[89.1,114.3]-L[690-1500/1]-[L,R]

板厚

(mm)

ピッチ

(mm)

内径

(φ)

外径

(φ)

巻方向

羽長さ

(mm)

最小発注数量

3	50	34	71 ～ 80	右巻き / 左巻き	150 ～ 1500	1個
3	60	34 ～ 42.7	71 ～ 90	右巻き / 左巻き	180 ～ 1500	1個
3	70	34 ～ 48.6	71 ～ 100	右巻き / 左巻き	210 ～ 1500	1個
3	80	34 ～ 60.5	71 ～ 110	右巻き / 左巻き	240 ～ 1500	1個
3	90	34 ～ 60.5	81 ～ 120	右巻き / 左巻き	270 ～ 1500	1個
3	100	34 ～ 76.3	91 ～ 130	右巻き / 左巻き	300 ～ 1500	1個
3	110	42.7 ～ 76.3	101 ～ 140	右巻き / 左巻き	330 ～ 1500	1個
3	120	42.7 ～ 101.6	111 ～ 180	右巻き / 左巻き	360 ～ 1500	1個
3	85	42.7 ～ 76.3	121 ～ 130	右巻き / 左巻き	255 ～ 1500	1個
3	115	42.7 ～ 89.1	121 ～ 160	右巻き / 左巻き	345 ～ 1500	1個
3	130	42.7 ～ 101.6	121 ～ 190	右巻き / 左巻き	390 ～ 1500	1個
3	95	48.6 ～ 76.3	131 ～ 140	右巻き / 左巻き	285 ～ 1500	1個
3	125	48.6 ～ 89.1	131 ～ 170	右巻き / 左巻き	375 ～ 1500	1個
3	140	48.6 ～ 114.3	131 ～ 200	右巻き / 左巻き	420 ～ 1500	1個
3	105	48.6 ～ 76.3	141 ～ 150	右巻き / 左巻き	315 ～ 1500	1個
3	135	48.6 ～ 76.3	141 ～ 150	右巻き / 左巻き	405 ～ 1500	1個
3	150	48.6 ～ 114.3	141 ～ 210	右巻き / 左巻き	450 ～ 1500	1個
3	145	60.5 ～ 89.1	151 ～ 160	右巻き / 左巻き	435 ～ 1500	1個
3	160	60.5 ～ 114.3	151 ～ 220	右巻き / 左巻き	480 ～ 1500	1個
3	155	60.5 ～ 114.3	161 ～ 170	右巻き / 左巻き	465 ～ 1500	1個
3	170	60.5 ～ 114.3	161 ～ 210	右巻き / 左巻き	510 ～ 1500	1個
3	180	76.3 ～ 114.3	171 ～ 230	右巻き / 左巻き	540 ～ 1500	1個
3	190	76.3 ～ 114.3	181 ～ 210	右巻き / 左巻き	570 ～ 1500	1個
3	200	89.1 ～ 114.3	191 ～ 220	右巻き / 左巻き	600 ～ 1500	1個
3	210	101.6 ～ 114.3	201 ～ 210	右巻き / 左巻き	630 ～ 1500	1個
3	220	101.6 ～ 114.3	211 ～ 220	右巻き / 左巻き	660 ～ 1500	1個
3	205	114.3	221 ～ 230	右巻き / 左巻き	615 ～ 1500	1個
3	230	114.3	221 ～ 230	右巻き / 左巻き	690 ～ 1500	1個
4	120	60.5	171 ～ 180	右巻き / 左巻き	360 ～ 1500	1個
4	140	60.5 ～ 76.3	171 ～ 200	右巻き / 左巻き	420 ～ 1500	1個
4	160	60.5 ～ 89.1	171 ～ 220	右巻き / 左巻き	480 ～ 1500	1個
4	180	60.5 ～ 101.6	171 ～ 230	右巻き / 左巻き	540 ～ 1500	1個
4	130	60.5	181 ～ 190	右巻き / 左巻き	390 ～ 1500	1個
4	150	60.5 ～ 89.1	181 ～ 210	右巻き / 左巻き	450 ～ 1500	1個
4	170	60.5 ～ 89.1	181 ～ 210	右巻き / 左巻き	510 ～ 1500	1個
4	190	60.5 ～ 114.3	181 ～ 280	右巻き / 左巻き	570 ～ 1500	1個
4	200	76.3 ～ 114.3	191 ～ 290	右巻き / 左巻き	600 ～ 1500	1個
4	210	76.3 ～ 114.3	201 ～ 300	右巻き / 左巻き	630 ～ 1500	1個
4	220	76.3 ～ 114.3	211 ～ 310	右巻き / 左巻き	660 ～ 1500	1個
4	155	76.3 ～ 101.6	221 ～ 230	右巻き / 左巻き	465 ～ 1500	1個
4	205	76.3 ～ 101.6	221 ～ 230	右巻き / 左巻き	615 ～ 1500	1個
4	230	76.3 ～ 114.3	221 ～ 290	右巻き / 左巻き	690 ～ 1500	1個
4	165	76.3 ～ 114.3	231 ～ 240	右巻き / 左巻き	495 ～ 1500	1個
4	215	76.3 ～ 114.3	231 ～ 240	右巻き / 左巻き	645 ～ 1500	1個
4	240	76.3 ～ 114.3	231 ～ 300	右巻き / 左巻き	720 ～ 1500	1個
4	175	89.1 ～ 114.3	241 ～ 250	右巻き / 左巻き	525 ～ 1500	1個
4	225	89.1 ～ 114.3	241 ～ 250	右巻き / 左巻き	675 ～ 1500	1個
4	250	89.1 ～ 114.3	241 ～ 310	右巻き / 左巻き	750 ～ 1500	1個
4	185	89.1 ～ 114.3	251 ～ 260	右巻き / 左巻き	555 ～ 1500	1個
4	235	89.1 ～ 114.3	251 ～ 260	右巻き / 左巻き	705 ～ 1500	1個
4	260	89.1 ～ 114.3	251 ～ 290	右巻き / 左巻き	780 ～ 1500	1個
4	195	89.1 ～ 114.3	261 ～ 270	右巻き / 左巻き	585 ～ 1500	1個
4	245	89.1 ～ 114.3	261 ～ 270	右巻き / 左巻き	735 ～ 1500	1個
4	270	89.1 ～ 114.3	261 ～ 300	右巻き / 左巻き	810 ～ 1500	1個
4	280	89.1 ～ 114.3	271 ～ 310	右巻き / 左巻き	840 ～ 1500	1個
4	290	101.6 ～ 114.3	281 ～ 290	右巻き / 左巻き	870 ～ 1500	1個
4	300	101.6 ～ 114.3	291 ～ 300	右巻き / 左巻き	900 ～ 1500	1個
4	310	114.3	301 ～ 310	右巻き / 左巻き	930 ～ 1500	1個
5	200	89.1	281 ～ 290	右巻き / 左巻き	600 ～ 1500	1個
5	230	89.1 ～ 114.3	281 ～ 320	右巻き / 左巻き	690 ～ 1500	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目

基本情報

基本情報

【特長】
・長さを1mm単位で設定可能なフリーサイズのスクリュー羽根です。
・羽根の材質にSUS304を使用。連続巻き加工のため、円滑な輸送を実現します。
・右巻き、左巻き両方に対応しています。

ご注意

【出荷時寸法のご注意】
運送中の振動等による縮代を考慮し、羽根形状にもよりますが、最低30ｍｍ以上の余裕をもって出荷いたします。
ミスミでは追加工・特注などには対応しておりません。

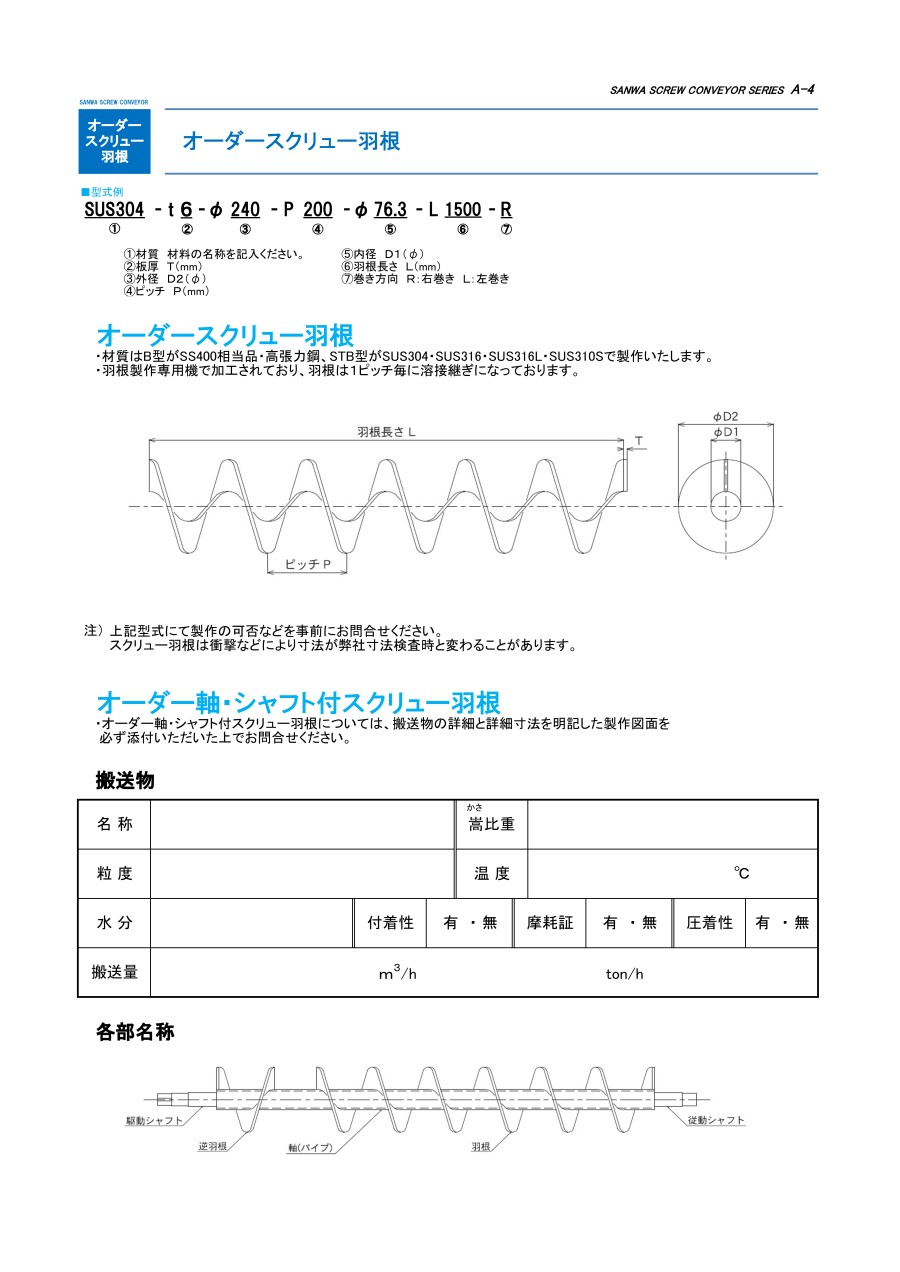

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
