未確定：候補が4型番あります。

軸穴径（加工済） D1(φ)
~mm
- 6
- 8
- 10
軸穴径（加工済） D2(φ)
~mm
- 6
- 8
- 10
許容トルク（範囲）(N・m)
~mm
外径A(φ)
~mm
- 16
- 20
- 25
許容トルク(N・m)
メーカーにより、許容トルクの算出方法（安全係数等）が異なります。詳細は各メーカーの技術データをご確認ください
~mm
- 1
- 2
- 4
全長W(mm)
~mm
- 23
- 26
- 31
慣性モーメント(kg・m2)
~mm
最高回転数（範囲）(r/min)
~mm
- 10,001～30,000
- 30,001～
許容エンドプレイ(±)(mm)
~mm
- 0.4
- 0.5
最高回転数(r/min)
~mm
- 25000
- 31000
- 39000
トルク
~mm
タイプ
~mm
出荷日
- すべて
- 1日以内

エスコ

フレキシブルカップリング（セットスクリュー）

カタログ |

通常単価(税別): 3,767円～4,897円

税込単価: 4,144円～5,387円

通常出荷日：1日目

【特長】・円筒材にスリットを入れた完全一体構造の金属ばねカップリング・軸間の偏芯・偏角・振れを許容する...

詳細を確認

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。メーカーカタログに表示されている価格は、メーカー販売価格です。あらかじめご了承ください。

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

全長W

(mm)

慣性モーメント

(kg・m2)

最高回転数（範囲）

(r/min)

許容エンドプレイ(±)

(mm)

最高回転数

(r/min)

トルク

最小発注数量

6	6	～1.00	16	1	23	3.3×10の-7乗	30,001～	0.4	39000	常用：0.5N・m	1個
6	8	1.01～3.00	20	2	26	9.0×10の-7乗	30,001～	0.4	31000	常用：1N・m	1個
10	10	1.01～3.00	20	2	26	9.0×10の-7乗	30,001～	0.4	31000	常用：1N・m	1個
8	8	3.01～5.00	25	4	31	2.6×10の-6乗	10,001～30,000	0.5	25000	常用：2N・m	1個

通常単価(税別) (税込単価)	通常出荷日

3,767円 ( 4,144円 )	1日目
4,267円 ( 4,694円 )	1日目
4,266円 ( 4,693円 )	1日目
4,897円 ( 5,387円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・円筒材にスリットを入れた完全一体構造の金属ばねカップリング
・軸間の偏芯・偏角・振れを許容する回転伝達部品
・スリットで形成された板ばねが、偏心・偏角・エンドプレイを許容します

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。メーカーカタログに表示されている価格は、メーカー販売価格です。あらかじめご了承ください。

カタログ

商品TOP

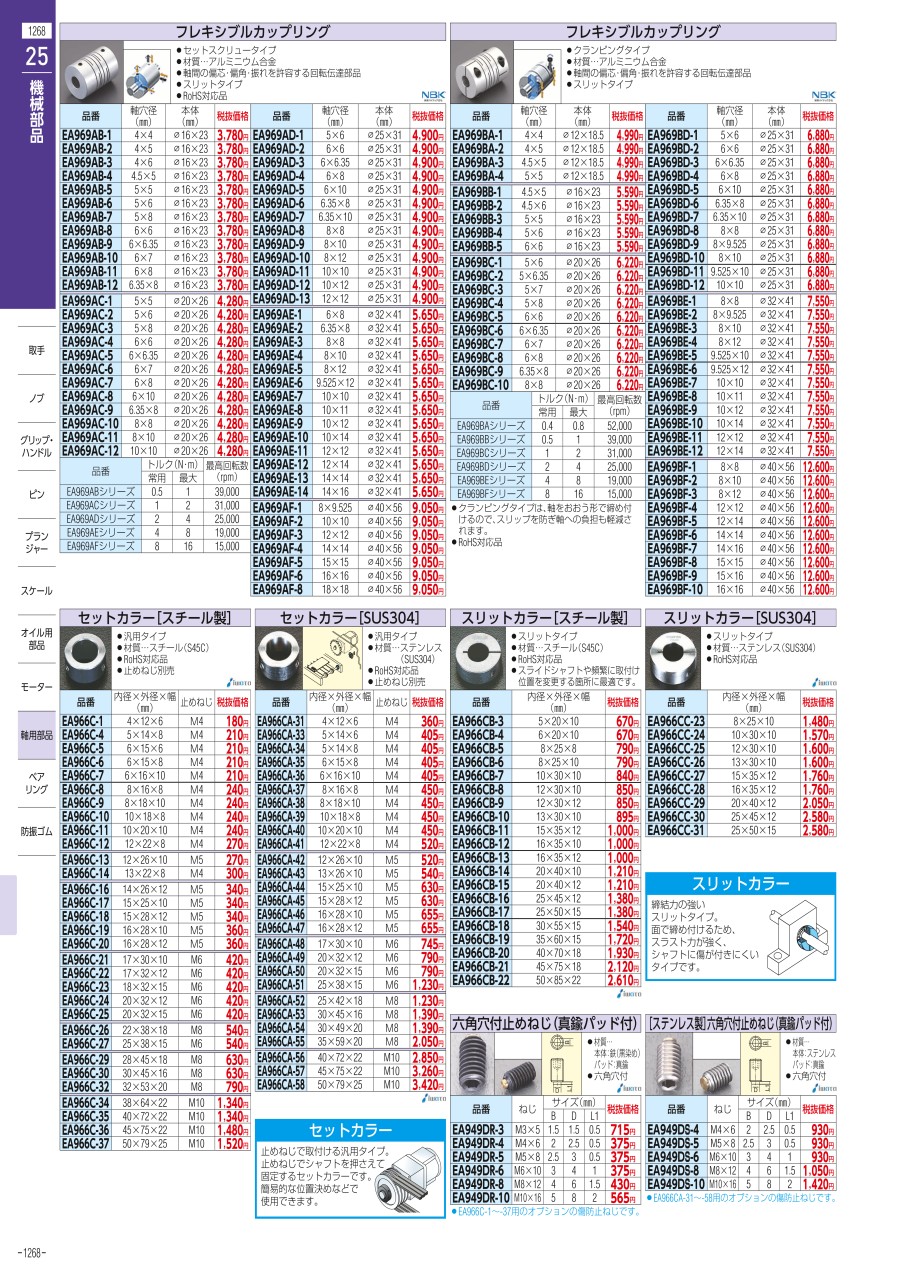

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
