エスコ

雄ねじクランプレバー（オレンジ）

カタログ |

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 758円～1,484円

税込単価: 834円～1,632円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

エスコ

雄ねじクランプレバー（シルバー）

通常価格(税別)： 865円 (税込価格：952円)

通常出荷日：1 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

エスコ

クランプレバー（ブラック）

通常価格(税別)： 910円 (税込価格：1,001円)

通常出荷日：1 日目

【特長】・エスコレバー雄ねじクランプレバー（オレンジ）【用途】・シャフトの...

詳細情報を確認する

種類
クランプ機能付きレバー
接続部種類
おねじ
レバー形状
L字形
レバー材質
亜鉛ダイカスト
レバー操作方向
左右(回転)
レバー機構
セレーション
クランプ方向
軸方向
クランプ機構
ねじ機構
クランプ部付加機能
なし
セレーション解除方式
レバー上下運動 / スプリングオン（常時かみ合い/引き上げて解除）
カラー
オレンジ
ノブ付レバー形状
シングルレバー

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。メーカーカタログに表示されている価格は、メーカー販売価格です。あらかじめご了承ください。

未確定：候補が24型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

取付部サイズ

サイズ（mm）

取付部長さ

(mm)

本体表面処理

取付部材質

JANコード

最大荷重

(N)

材質詳細

歯数

型番

メーカー

重量

(g)

最大締付力

(kN)

最小発注数量

M5	R：45、H：35、d：10	20	静電塗装	SUM22L	4518340917361	60	-	18	LDM-5-20-OR	鍋屋バイテック（NBK）	36	3.9	1個
M5	R：45、H：35、d：10	32	静電塗装	SUM22L	4518340917392	60	-	18	LDM-5-32-OR	鍋屋バイテック（NBK）	36	3.9	1個
M6	R：45、H：35、d：10	20	静電塗装	SUM22L（四三酸化鉄皮膜）	4518340917422	100	止めねじ：スチール（四三酸化鉄皮膜）、スプリング：ステンレス鋼線またはSWPB	18	LDM-6-20-OR	鍋屋バイテック（NBK）	37	5.5	1個
M6	R：45、H：35、d：10	25	静電塗装	SUM22L（四三酸化鉄皮膜）	4518340917439	100	止めねじ：スチール（四三酸化鉄皮膜）、スプリング：ステンレス鋼線またはSWPB	18	LDM-6-25-OR	鍋屋バイテック（NBK）	38	5.5	1個
M6	R：45、H：35、d：10	40	静電塗装	SUM22L（四三酸化鉄皮膜）	4518340917453	100	止めねじ：スチール（四三酸化鉄皮膜）、スプリング：ステンレス鋼線またはSWPB	18	LDM-6-40-OR	鍋屋バイテック（NBK）	41	5.5	1個
M8	R：63、H：45、d：13.5	20	静電塗装	SUM22L（四三酸化鉄皮膜）	4518340917484	180	止めねじ：スチール（四三酸化鉄皮膜）、スプリング：ステンレス鋼線またはSWPB	24	LDM-8-20-OR	鍋屋バイテック（NBK）	83	10	1個
M8	R：63、H：45、d：13.5	25	静電塗装	SUM22L（四三酸化鉄皮膜）	4518340917491	180	止めねじ：スチール（四三酸化鉄皮膜）、スプリング：ステンレス鋼線またはSWPB	24	LDM-8-25-OR	鍋屋バイテック（NBK）	85	10	1個
M8	R：63、H：45、d：13.5	50	静電塗装	SUM22L（四三酸化鉄皮膜）	4518340917521	180	止めねじ：スチール（四三酸化鉄皮膜）、スプリング：ステンレス鋼線またはSWPB	24	LDM-8-50-OR	鍋屋バイテック（NBK）	92	10	1個
M10	R：78、H：55、d：16	25	静電塗装	SUM22L（四三酸化鉄皮膜）	4518340917545	290	止めねじ：スチール（四三酸化鉄皮膜）、スプリング：ステンレス鋼線またはSWPB	26	LDM-10-25-OR	鍋屋バイテック（NBK）	135	16	1個
M10	R：78、H：55、d：16	40	静電塗装	SUM22L（四三酸化鉄皮膜）	4518340917569	290	止めねじ：スチール（四三酸化鉄皮膜）、スプリング：ステンレス鋼線またはSWPB	26	LDM-10-40-OR	鍋屋バイテック（NBK）	135	16	1個
M5	A：40、B：31、G：10	50	-	スチール	4518340092044	-	-	-	FKR5X50-OG	イマオコーポレーション	-	-	1個
M6	A：40、B：31、G：10	10	-	スチール	4518340092082	-	-	-	FKR6X10-OG	イマオコーポレーション	-	-	1個
M6	A：40、B：31、G：10	15	-	スチール	4518340092150	-	-	-	FKR6X15-OG	イマオコーポレーション	-	-	1個
M6	A：40、B：31、G：10	20	-	スチール	4518340092235	-	-	-	FKR6X20-OG	イマオコーポレーション	-	-	1個
M6	A：40、B：31、G：10	30	-	スチール	4518340092273	-	-	-	FKR6X30-OG	イマオコーポレーション	-	-	1個
M6	A：40、B：31、G：10	50	-	スチール	4518340092433	-	-	-	FKR6X50-OG	イマオコーポレーション	-	-	1個
M8	A：65、B：42.5、G：13.5	15	-	スチール	4518340092440	-	-	-	FKR8X15-OG	イマオコーポレーション	-	-	1個
M8	A：65、B：42.5、G：13.5	25	-	スチール	4518340092464	-	-	-	FKR8X25-OG	イマオコーポレーション	-	-	1個
M8	A：65、B：42.5、G：13.5	40	-	スチール	4518340092488	-	-	-	FKR8X40-OG	イマオコーポレーション	-	-	1個
M8	A：65、B：42.5、G：13.5	60	-	スチール	4518340092518	-	-	-	FKR8X60-OG	イマオコーポレーション	-	-	1個
M10	A：80、B：54.5、G：16	20	-	スチール	4518340092549	-	-	-	FKR10X20-OG	イマオコーポレーション	-	-	1個
M10	A：80、B：54.5、G：16	40	-	スチール	4518340092976	-	-	-	FKR10X40-OG	イマオコーポレーション	-	-	1個
M12	A：95、B：63、G：19	25	-	スチール	4518340093027	-	-	-	FKR12X25-OG	イマオコーポレーション	-	-	1個
M12	A：95、B：63、G：19	90	-	スチール	4518340093256	-	-	-	FKR12X90-OG	イマオコーポレーション	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

898円 ( 988円 )	2日目
911円 ( 1,002円 )	1日目
758円 ( 834円 )	1日目
995円 ( 1,095円 )	1日目
925円 ( 1,018円 )	1日目
1,090円 ( 1,199円 )	1日目
1,137円 ( 1,251円 )	1日目
1,145円 ( 1,260円 )	1日目
1,484円 ( 1,632円 )	1日目
1,362円 ( 1,498円 )	1日目
921円 ( 1,013円 )	1日目
867円 ( 954円 )	1日目
867円 ( 954円 )	1日目
867円 ( 954円 )	1日目
867円 ( 954円 )	1日目
921円 ( 1,013円 )	1日目
1,082円 ( 1,190円 )	1日目
1,080円 ( 1,188円 )	1日目
1,144円 ( 1,258円 )	1日目
962円 ( 1,058円 )	9日目
1,197円 ( 1,317円 )	1日目
1,297円 ( 1,427円 )	1日目
1,378円 ( 1,516円 )	1日目
1,476円 ( 1,624円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・エスコレバー雄ねじクランプレバー（オレンジ）
【用途】
・シャフトの位置調整、ワークの固定に

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。メーカーカタログに表示されている価格は、メーカー販売価格です。あらかじめご了承ください。

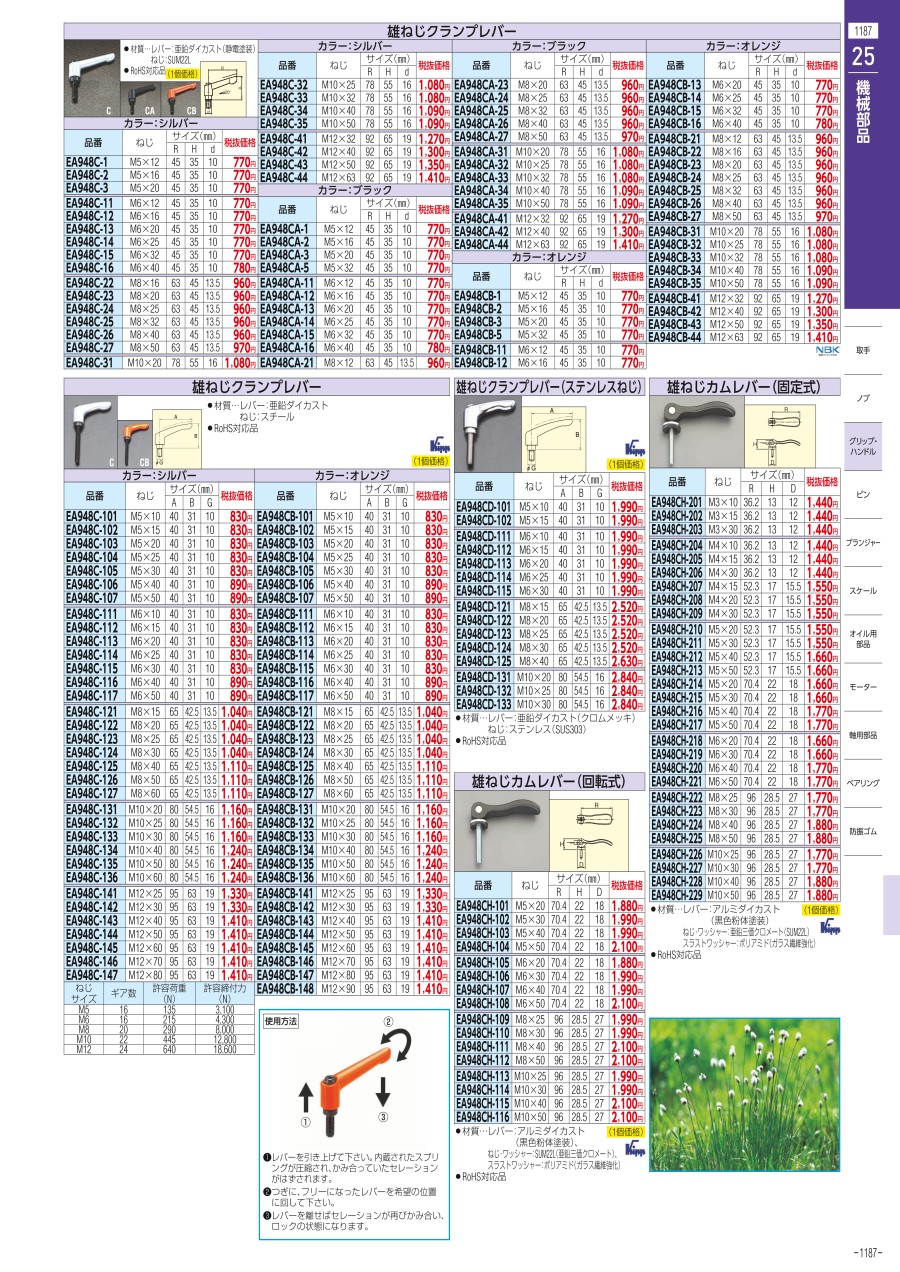

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
