フレーム 20×20
![フレーム 20×20 NFS2020-[50-4000/1]](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/221005686392/221005686392_001_20230801115837.jpg)
- 通常単価(税別)
- -
- 税込単価
- -
鍋清 アルミフレーム 20mm×20mm 溝幅6mmのアルミフレーム
詳細情報を確認するNFS2020-[50-4000/1]の仕様・寸法情報
フレーム形状
正方形
基準フレーム幅(mm)
20
フレームサイズ
20×20
溝面種類
4面溝
表面処理
白アルマイト
フレーム溝数
1列溝×1列溝
表面面取り加工
あり
長さ(mm)
50 ～ 4000
商品情報
外形図
製品仕様
| 品名 | フレーム20×20 | |
|---|---|---|
| 型番 | NFS2020 | |
| 材質 表面処理 | A6N01S-T5 アルマイト | |
| 断面2次モーメント（×104mm4） | Ix | 0.73 |
| Iy | 0.73 | |
| 断面係数（×103mm3） | Zx | 0.73 |
| Zy | 0.73 | |
| 単位質量（kg/m） | 0.48 | |

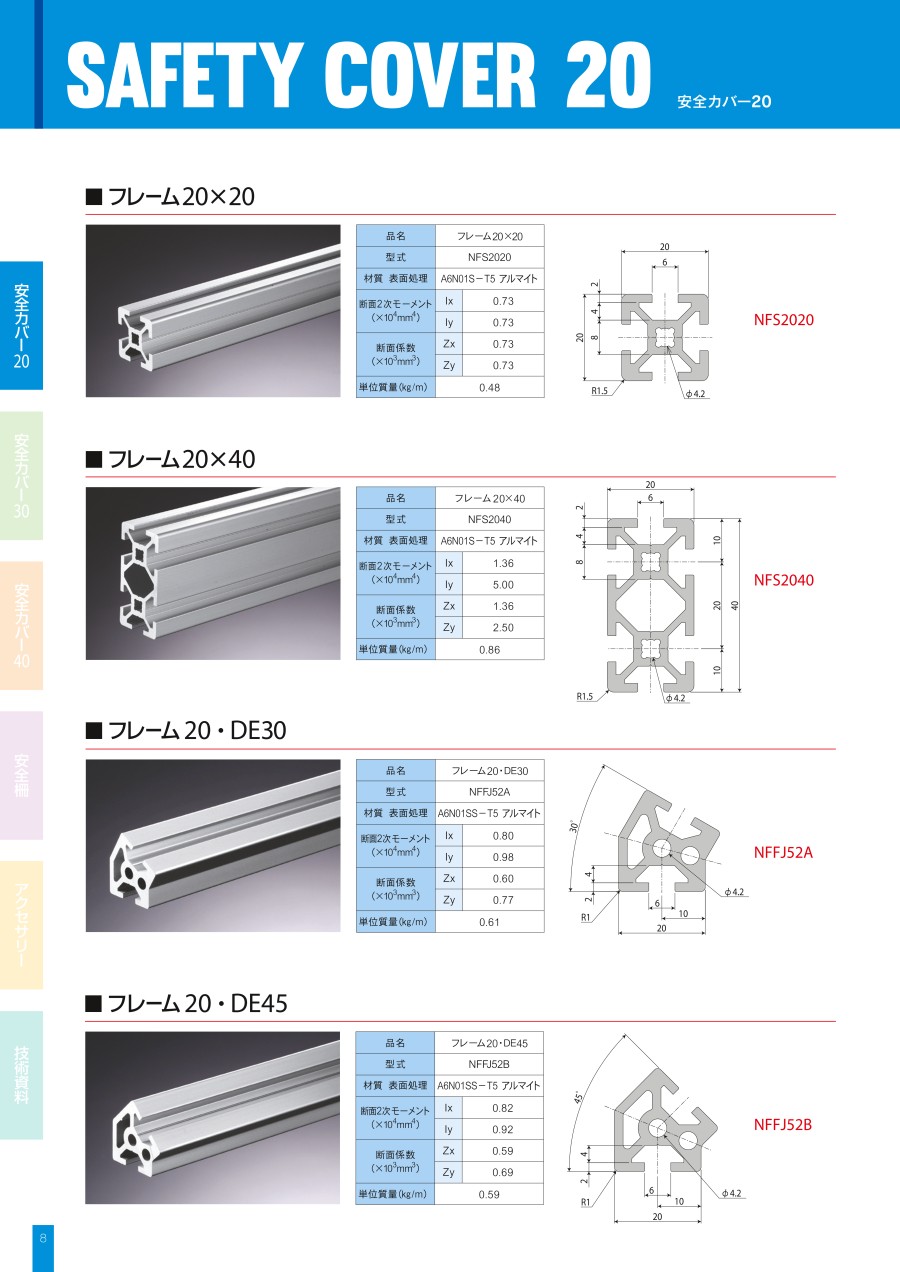

カタログ
商品担当おすすめ
フレーム 20×20のレビュー
装置の架台用に
5
5.02018/11/06
装置の架台用に使っていますが、色々な形状があるため作りたい架台製作できています。
0人が参考にしています。
装置の架台用に
5
5.02018/11/06
装置の架台用に使っていますが、色々な形状があるため作りたい架台製作できています。
0人が参考にしています。
