スプリングピン（ステンレス波形・軽荷重用）大陽ステンレススプリング製【1～5000個入り】

Name: スプリングピン（ステンレス波形・軽荷重用） 大陽ステンレススプリング製【1～5,000個入り】
Brand: ＳＵＮＣＯ
SKU: 221005686145
Rating: 4.5 (2 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 31円～10,002円特別価格

税込単価: 34円～11,002円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＳＵＮＣＯ

平行ピン（ステンレス B種）大陽ステンレススプリング製

通常価格(税別)： 35円 (税込価格：39円)

通常出荷日：1 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＳＵＮＣＯ

（焼入れ）外ねじ付きテーパピン

通常価格(税別)： 244円 (税込価格：268円)

通常出荷日：在庫品1日目

連結や位置決め、ねじの回り止めなどの目的に使用するスプリングピン。【特長】・数...

詳細情報を確認する

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

未確定：候補が134型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

商品外観

コンパクトのヒンジ用にスプリングピンが使用されている。

外形図

※すきまCは、スプリングピンを適用する穴に挿入したとき、辺が接触しないような寸法でなければならない。（但し、両端部を除く。）

（単位：mm）

呼び径			1	1.2	1.4	1.5	1.6	2	2.5	3	3.5	4	4.5	5	6
スプリングピン	外径D	最大	1.2	1.4	1.6	1.7	1.8	2.25	2.75	3.25	3.9	4.4	4.9	5.4	6.4
	外径D	最小	1.1	1.3	1.5	1.6	1.7	2.15	2.65	3.15	3.7	4.2	4.7	5.2	6.2
	t（参考）		0.1	0.12	0.15	0.15	0.15	0.2	0.25	0.3	0.32	0.4	0.45	0.5	0.6
	二重せん断荷重	kN	0.38	0.56	0.80	0.87	0.93	1.55	2.42	3.49	4.76	6.21	7.86	9.70	13.96
適用する穴（参考）		径	1	1.2	1.4	1.5	1.6	2	2.5	3	3.5	4	4.5	5	6
適用する穴（参考）		許容差	+0.08 0					+0.09 0				+0.12 0

型番リスト

表示件数

型番

SPRINGPINL-SUS-1.2-10

SPRINGPINL-SUS-1.2-12

SPRINGPINL-SUS-1.2-14

SPRINGPINL-SUS-1.4-10

SPRINGPINL-SUS-1.4-12

SPRINGPINL-SUS-1.4-14

SPRINGPINL-SUS-1.4-16

SPRINGPINL-SUS-1.5-10

SPRINGPINL-SUS-1.5-12

SPRINGPINL-SUS-1.5-14

SPRINGPINL-SUS-1.5-15

SPRINGPINL-SUS-1.5-16

SPRINGPINL-SUS-1.5-18

SPRINGPINL-SUS-1.6-10

SPRINGPINL-SUS-1.6-12

SPRINGPINL-SUS-1.6-14

SPRINGPINL-SUS-1.6-16

SPRINGPINL-SUS-1.6-18

呼び径	長さ	サンコーコード	販売単位	RoHS?	最小発注数量

1	4	G0020410_0010004000	バラ(1個から購入可能)	10	1個
1	5	G0020410_0010005000	バラ(1個から購入可能)	10	1個
1	6	G0020410_0010006000	バラ(1個から購入可能)	10	1個
1	8	G0020410_0010008000	バラ(1個から購入可能)	10	1個
1	10	G0020410_0010010000	バラ(1個から購入可能)	10	1個
1	12	G0020410_0010012000	バラ(1個から購入可能)	10	1個
1.2	4	G0020410_0012004000	バラ(1個から購入可能)	10	1個
1.2	5	G0020410_0012005000	バラ(1個から購入可能)	10	1個
1.2	6	G0020410_0012006000	バラ(1個から購入可能)	10	1個
1.2	8	G0020410_0012008000	バラ(1個から購入可能)	10	1個
1.2	9	G0020410_0012009000	箱・パック	10	1パック 5000個入り
1.2	10	G0020410_0012010000	バラ(1個から購入可能)	10	1個
1.2	12	G0020410_0012012000	バラ(1個から購入可能)	10	1個
1.2	14	G0020410_0012014000	バラ(1個から購入可能)	10	1個
1.4	4	G0020410_0014004000	バラ(1個から購入可能)	10	1個
1.4	5	G0020410_0014005000	バラ(1個から購入可能)	10	1個
1.4	6	G0020410_0014006000	バラ(1個から購入可能)	10	1個
1.4	8	G0020410_0014008000	バラ(1個から購入可能)	10	1個
1.4	10	G0020410_0014010000	バラ(1個から購入可能)	10	1個
1.4	12	G0020410_0014012000	バラ(1個から購入可能)	10	1個
1.4	14	G0020410_0014014000	バラ(1個から購入可能)	10	1個
1.4	16	G0020410_0014016000	バラ(1個から購入可能)	10	1個
1.5	4	G0020410_0015004000	バラ(1個から購入可能)	10	1個
1.5	5	G0020410_0015005000	バラ(1個から購入可能)	10	1個
1.5	6	G0020410_0015006000	バラ(1個から購入可能)	10	1個
1.5	7	G0020410_0015007000	バラ(1個から購入可能)	10	1個
1.5	8	G0020410_0015008000	バラ(1個から購入可能)	10	1個
1.5	10	G0020410_0015010000	バラ(1個から購入可能)	10	1個
1.5	12	G0020410_0015012000	バラ(1個から購入可能)	10	1個
1.5	14	G0020410_0015014000	バラ(1個から購入可能)	10	1個
1.5	15	G0020410_0015015000	バラ(1個から購入可能)	10	1個
1.5	16	G0020410_0015016000	バラ(1個から購入可能)	10	1個
1.5	18	G0020410_0015018000	バラ(1個から購入可能)	10	1個
1.6	4	G0020410_0016004000	バラ(1個から購入可能)	10	1個
1.6	5	G0020410_0016005000	バラ(1個から購入可能)	10	1個
1.6	6	G0020410_0016006000	バラ(1個から購入可能)	10	1個
1.6	7	G0020410_0016007000	バラ(1個から購入可能)	10	1個
1.6	8	G0020410_0016008000	バラ(1個から購入可能)	10	1個
1.6	9	G0020410_0016009000	箱・パック	10	1パック 2000個入り
1.6	10	G0020410_0016010000	バラ(1個から購入可能)	10	1個
1.6	12	G0020410_0016012000	バラ(1個から購入可能)	10	1個
1.6	14	G0020410_0016014000	バラ(1個から購入可能)	10	1個
1.6	16	G0020410_0016016000	バラ(1個から購入可能)	10	1個
1.6	18	G0020410_0016018000	バラ(1個から購入可能)	10	1個
2	5	G0020410_0020005000	バラ(1個から購入可能)	10	1個
2	6	G0020410_0020006000	バラ(1個から購入可能)	10	1個
2	7	G0020410_0020007000	バラ(1個から購入可能)	10	1個
2	8	G0020410_0020008000	バラ(1個から購入可能)	10	1個
2	9	G0020410_0020009000	バラ(1個から購入可能)	10	1個
2	10	G0020410_0020010000	バラ(1個から購入可能)	10	1個
2	11	G0020410_0020011000	バラ(1個から購入可能)	10	1個
2	13	G0020410_0020013000	バラ(1個から購入可能)	10	1個
2	14	G0020410_0020014000	バラ(1個から購入可能)	10	1個
2	16	G0020410_0020016000	バラ(1個から購入可能)	10	1個
2	18	G0020410_0020018000	バラ(1個から購入可能)	10	1個
2	19	G0020410_0020019000	バラ(1個から購入可能)	10	1個
2	20	G0020410_0020020000	バラ(1個から購入可能)	10	1個
2	22	G0020410_0020022000	バラ(1個から購入可能)	10	1個
2	30	G0020410_0020030000	バラ(1個から購入可能)	10	1個
2.5	5	G0020410_0025005000	バラ(1個から購入可能)	10	1個

通常単価(税別) (税込単価)	通常出荷日

203円 ( 223円 )	1日目
203円 ( 223円 )	1日目
203円 ( 223円 )	1日目
203円 ( 223円 )	1日目
203円 ( 223円 )	1日目
203円 ( 223円 )	1日目
203円 ( 223円 )	1日目
203円 ( 223円 )	1日目
203円 ( 223円 )	1日目
203円 ( 223円 )	1日目
10,002円9,001円 ( 9,901円 )	10日目
203円 ( 223円 )	1日目
204円 ( 224円 )	1日目
204円 ( 224円 )	1日目
205円 ( 226円 )	1日目
205円 ( 226円 )	1日目
205円 ( 226円 )	1日目
205円 ( 226円 )	1日目
205円 ( 226円 )	1日目
204円 ( 224円 )	1日目
204円 ( 224円 )	1日目
203円 ( 223円 )	1日目
205円 ( 226円 )	1日目
205円 ( 226円 )	1日目
205円 ( 226円 )	1日目
205円 ( 226円 )	1日目
205円 ( 226円 )	1日目
205円 ( 226円 )	1日目
204円 ( 224円 )	1日目
204円 ( 224円 )	1日目
203円 ( 223円 )	1日目
203円 ( 223円 )	1日目
205円 ( 226円 )	1日目
204円 ( 224円 )	1日目
204円 ( 224円 )	1日目
204円 ( 224円 )	1日目
204円 ( 224円 )	1日目
204円 ( 224円 )	1日目
4,473円 ( 4,920円 )	10日目
204円 ( 224円 )	1日目
203円 ( 223円 )	1日目
203円 ( 223円 )	1日目
205円 ( 226円 )	1日目
204円 ( 224円 )	1日目
202円 ( 222円 )	1日目
204円 ( 224円 )	1日目
203円 ( 223円 )	1日目
203円 ( 223円 )	1日目
203円 ( 223円 )	1日目
205円 ( 226円 )	1日目
205円 ( 226円 )	1日目
204円 ( 224円 )	1日目
205円 ( 226円 )	1日目
205円 ( 226円 )	1日目
204円 ( 224円 )	1日目
204円 ( 224円 )	1日目
207円 ( 228円 )	1日目
206円 ( 227円 )	1日目
209円 ( 230円 )	1日目
203円 ( 223円 )	1日目

基本情報

基本情報

連結や位置決め、ねじの回り止めなどの目的に使用するスプリングピン。
【特長】
・数種類の打ち込むピンの総称。
・2個以上の部品に棒状又はロール状の形状をした商品を精度のある穴に差し込む。
・ばね性のある板材を丸め加工して合わせ目にすき間を設けラジアル（放射線状）方向へのばね力を利用。
・ストッパーとヒンジなど複数の役割を合わせ持つことが可能。
・動的荷重が加わる場合は定められた挿入方向をおすすめ。
【用途】
・一般用に比較し、板厚が薄く相手の材質がアルミ、樹脂など挿入荷重を低く抑える箇所に適している。

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

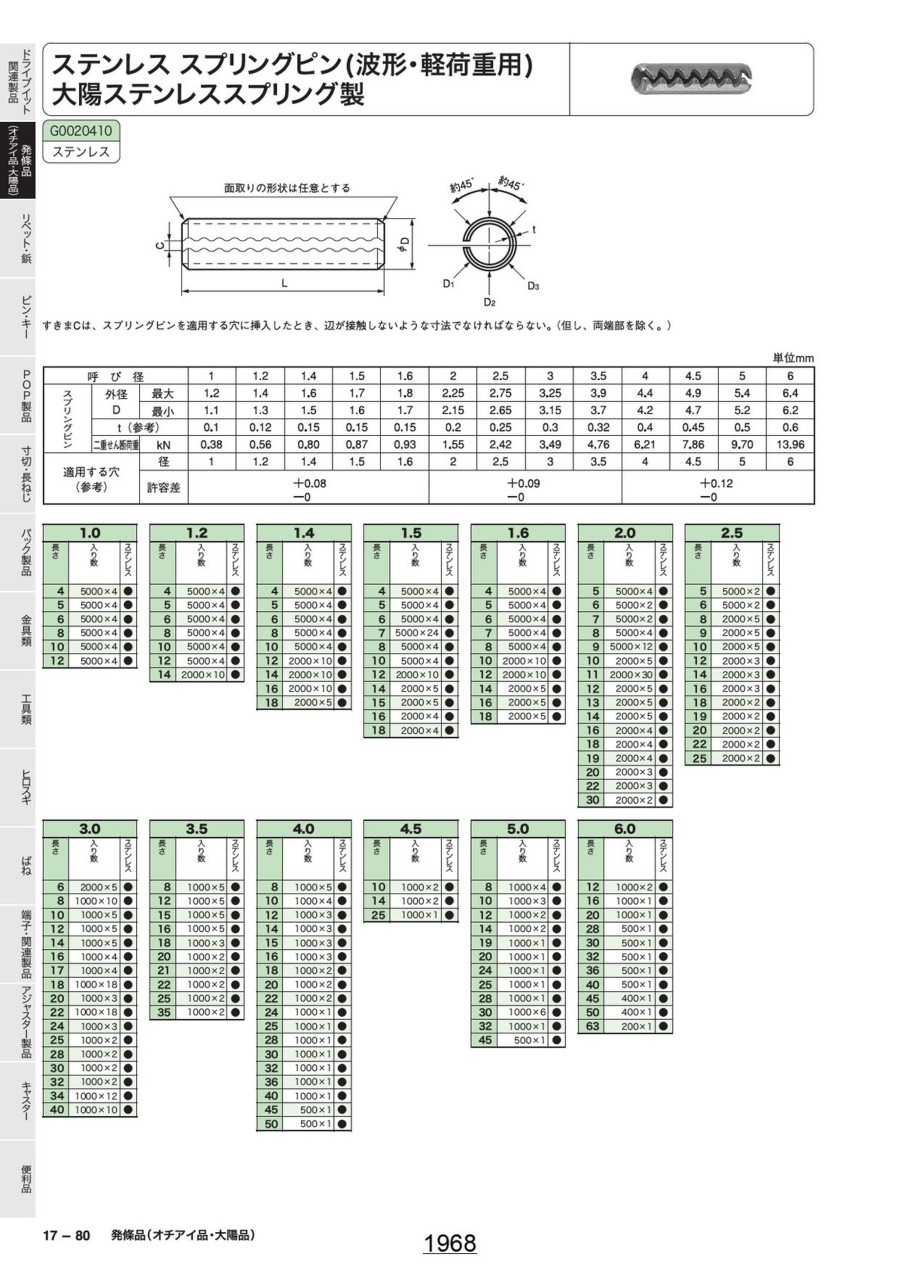

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スプリングピン（ステンレス波形・軽荷重用）大陽ステンレススプリング製のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

治具に使用しています

満足度：4.02023/02/09

社内で新規に製作した簡単な治具、ガイド部分の製品のストッパーとして使用しています。以前使用したときもミスミから購入してい...もっと読む

0人が参考にしています。

金型部品

満足度：5.02022/11/10

この商品は自社の金型用の部品として使用しています。この商品の用途は広く、多種、多数になりますので、どの使い方がどうという...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q材質は何がありますか？

ステンレスになります。
