スプリングピン（波形） 大陽ステンレススプリング製【5000個入り】
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 9,229円～9,380円特別価格
- 税込単価
- 10,152円～10,318円特別価格
連結や位置決め、ねじの回り止めなどの目的に使用するスプリングピン。【特長】・数...
詳細情報を確認する
商品情報
製品仕様
商品外観
ヒンジの結合にそれぞれ3本のスプリングピンが使用。
外形図
※すきまCは、スプリングピンを適用する穴に挿入したとき、辺が接触しないような寸法でなければならない。（但し、両端部を除く。）
（単位：mm）
| 呼び径 | 1.2 | 1.5 | 2 | ||
|---|---|---|---|---|---|
| スプリングピン | 外径 D |
最大 | 1.4 | 1.7 | 2.25 |
| 最小 | 1.3 | 1.6 | 2.15 | ||
| t（参考） | 0.25 | 0.3 | 0.4 | ||
| 二重せん断荷重 | kN | 1.02 | 1.55 | 2.76 | |
| 適用する穴 （参考） |
径 | 1.2 | 1.5 | 2 | |
| 許容差 | +0.08 0 |
+0.09 0 |
|||
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,229円8,306円 ( 9,137円 ) | 1日目 |
9,380円8,629円 ( 9,492円 ) | 1日目 |
詳細情報
基本情報
連結や位置決め、ねじの回り止めなどの目的に使用するスプリングピン。
【特長】
・数種類の打ち込むピンの総称。
・2個以上の部品に棒状又はロール状の形状をした商品を精度のある穴に差し込む。
・ばね性のある板材を丸め加工して合わせ目にすき間を設けラジアル（放射線状）方向へのばね力を利用。
・ストッパーとヒンジなど複数の役割を合わせ持つことが可能。
・動的荷重が加わる場合は定められた挿入方向をおすすめ。
・展開寸法が長く真円度、引抜き荷重に優れている。
【用途】
・ストレート形に比較し製品同士が絡みにくく自動挿入に適している。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

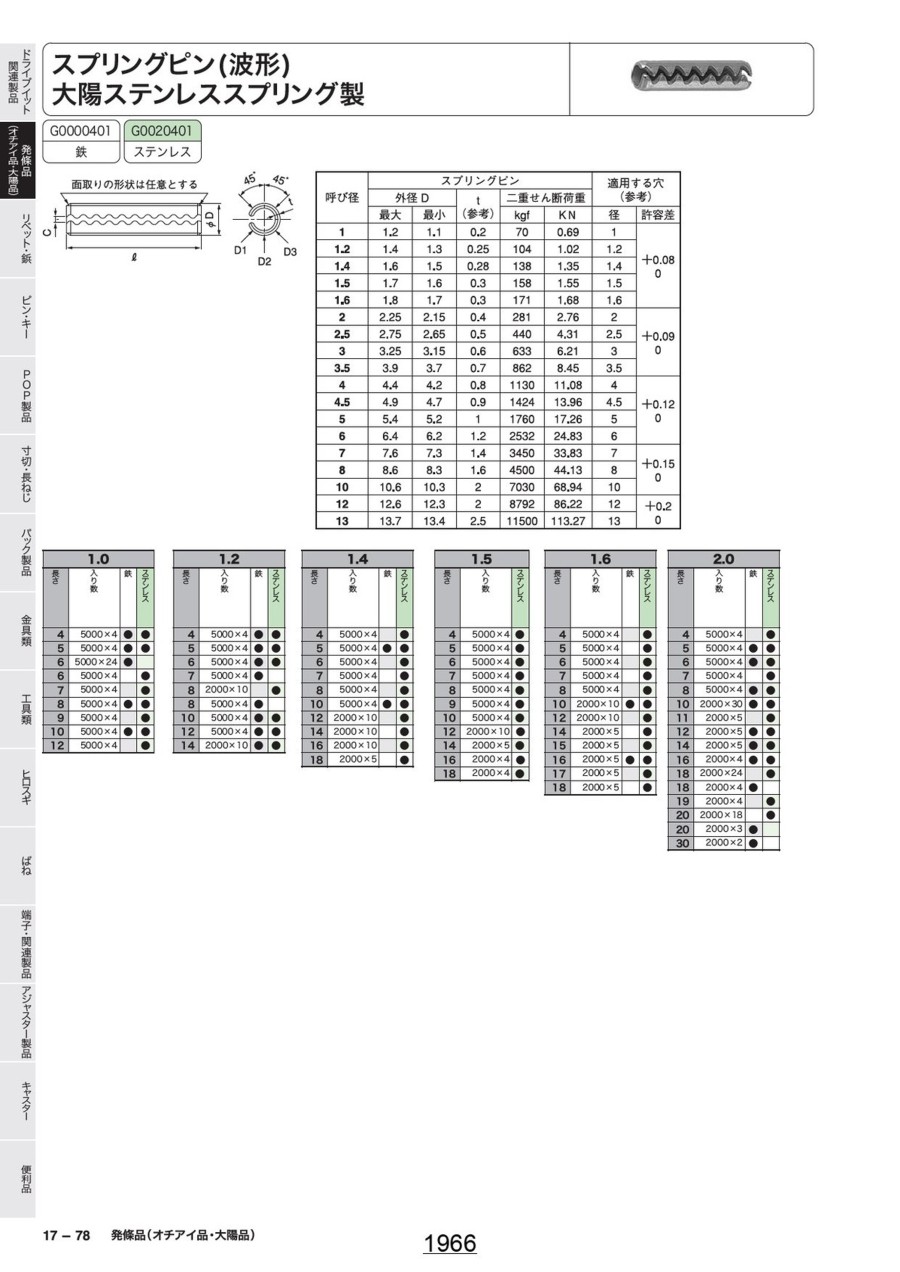

カタログ
