ＳＵＮＣＯ

ねじシャックル水本機械製作所製【1～20個入り】

カタログ |

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 780円～27,971円

税込単価: 858円～30,768円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＳＵＮＣＯ

通常出荷日：在庫品1日目

U字形の連結金具。【特長】・ステンレス製。・水本機械製作所製。【用途】・ロープ...

種類
シャックル
表面処理
なし

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
SHAC-SUS-32・SHAV-316-32はピンと本体の直径が異なります。

未確定：候補が19型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ステンレス製のネジシャックル

外観

外形図

（単位：mm）

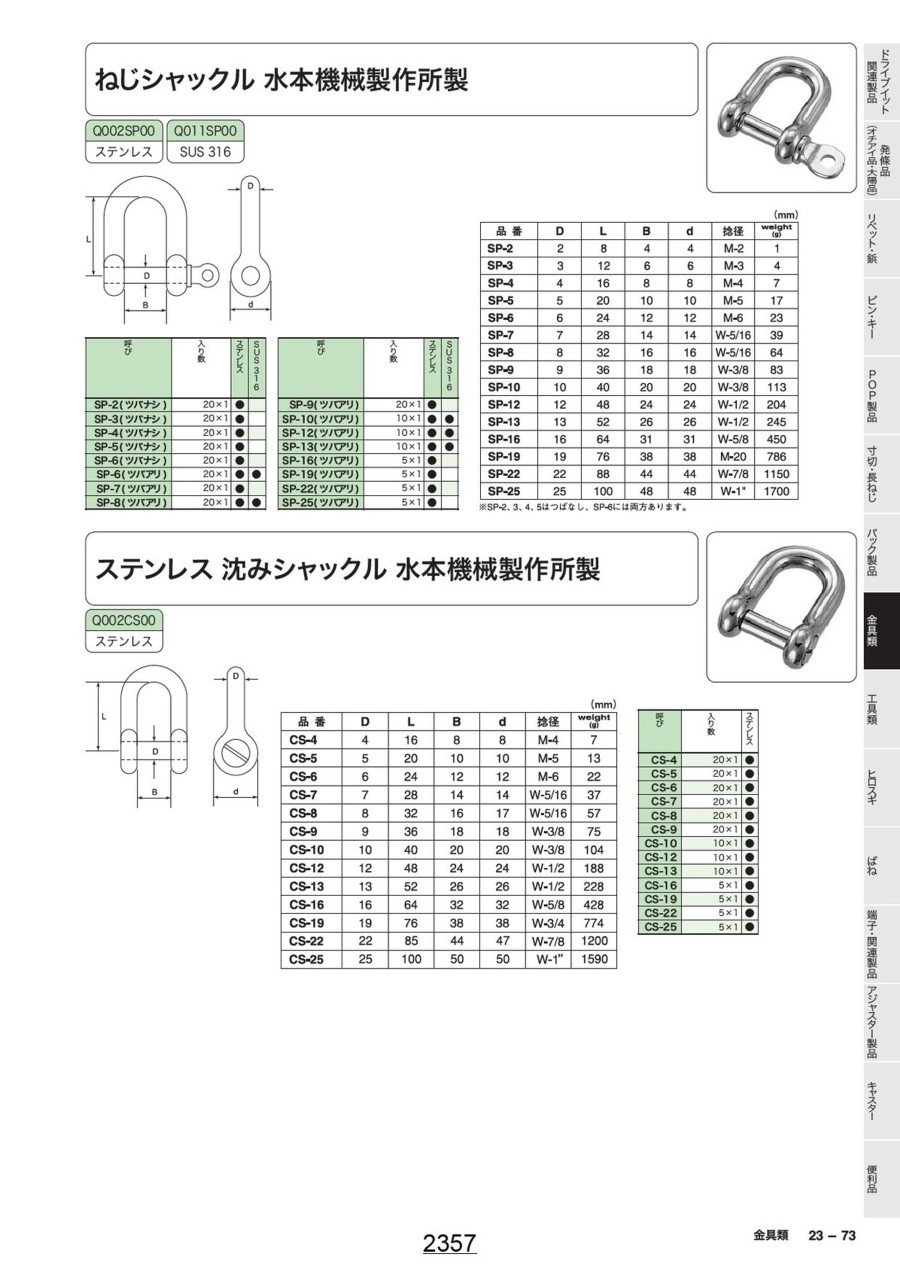

品番	D1	D2	L	B	d	捻径	Weight （g）	参考使用荷重
品番	D1	D2	L	B	d	捻径	Weight （g）	（kgf）	（kN）
SP-4	4	4	16	8	8	M-4	7	50	0.49
SP-5	5	5	20	10	10	M-5	15	90	0.88
SP-6	6	6	24	12	12	M-6	23	170	1.67
SP-7	7	7	28	14	14	W-5/16	40	200	1.96
SP-8	8	8	32	16	16	W-5/16	60	250	2.45
SP-9	9	9	36	18	18	W-3/8	83	300	2.94
SP-10	10	10	40	20	20	W-3/8	113	350	3.43
SP-12	12	12	48	24	24	W-1/2	200	420	4.12
SP-13	13	13	52	26	26	W-1/2	290	500	4.9
SP-16	16	16	64	32	32	W-5/8	450	800	7.84
SP-19	19	19	76	38	38	W-3/4	780	1000	9.8
SP-22	22	22	88	44	44	W-7/8	1344	1500	14.7
SP-25	25	25	100	50	50	W-1	1700	2000	19.6
SP-28	28	28	112	56	60	M-30	2600	2500	24.5
SP-32	35	32	128	64	72	M-36	4280	3200	31.36

※ SP-4、5はつばなし、SP-6には両方あります。
※ SP-4は、ピンのつまみ部分に穴なし。

型番リスト

表示件数

型番

材質

直径

(mm)

ツバ部

RoHS?

最小発注数量

ＳＵＳ316	5	なし	10	1個
ＳＵＳ316	6	あり	10	1個
ＳＵＳ316	8	あり	10	1パック 20個入り
ステンレス	2	なし	10	1個
ステンレス	3	なし	10	1個
ステンレス	4	なし	10	1個
ステンレス	5	なし	10	1個
ステンレス	6	なし	10	1個
ステンレス	6	あり	10	1個
ステンレス	7	あり	10	1個
ステンレス	8	あり	10	1個
ステンレス	9	あり	10	1個
ステンレス	10	あり	10	1個
ステンレス	12	あり	10	1個
ステンレス	13	あり	10	1個
ステンレス	16	あり	10	1個
ステンレス	19	あり	10	1個
ステンレス	22	あり	10	1個
ステンレス	25	あり	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,350円 ( 1,485円 )	1日目
1,543円 ( 1,697円 )	1日目
27,971円 ( 30,768円 )	10日目
1,260円 ( 1,386円 )	1日目
1,350円 ( 1,485円 )	1日目
780円 ( 858円 )	1日目
990円 ( 1,089円 )	1日目
976円 ( 1,074円 )	1日目
825円 ( 908円 )	1日目
1,230円 ( 1,353円 )	1日目
1,366円 ( 1,503円 )	1日目
1,486円 ( 1,635円 )	1日目
2,110円 ( 2,321円 )	1日目
2,490円 ( 2,739円 )	1日目
3,685円 ( 4,054円 )	1日目
7,186円 ( 7,905円 )	1日目
10,920円 ( 12,012円 )	1日目
16,380円 ( 18,018円 )	1日目
24,570円 ( 27,027円 )	1日目

詳細情報

基本情報

基本情報

U字形の連結金具。
【特長】
・ステンレス製。
・水本機械製作所製。
【用途】
・ロープやチェーン等の連結に。

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
SHAC-SUS-32・SHAV-316-32はピンと本体の直径が異なります。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ねじシャックル水本機械製作所製のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qステンレスの材質は何ですか？

SUS304です。
