ステンレス ねじ止めリングキャッチ 水本機械製作所製
- 通常単価(税別)
- 2,460円～4,470円
- 税込単価
- 2,706円～4,917円
通常出荷日：1日目
ねじ止め式のリングキャッチ。【特長】・六角レンチを使用してねじ止めができる。・ステンレス製。・水本機械...
詳細を確認- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ステンレス製のネジ止めリングキャッチ
外観
外形図
（単位：mm）
| 品番 | D | S | L | B1 | B2 | E | レンチサイズ | Weight （g） | 参考使用荷重 | |
|---|---|---|---|---|---|---|---|---|---|---|
| （kgf） | （kN） | |||||||||
| SHM-4 | 4 | 6.5 | 34 | 11 | 9.5 | 4.4 | 1.5 | 11 | 50 | 0.49 |
| SHM-5 | 5 | 8.5 | 42 | 13 | 11.5 | 5.4 | 1.5 | 20 | 80 | 0.78 |
| SHM-6 | 6 | 9.5 | 49 | 15 | 13.5 | 6.5 | 1.5 | 32 | 150 | 1.47 |
| SHM-8 | 8 | 10.5 | 61 | 17 | 15 | 8.5 | 1.5 | 72 | 350 | 3.43 |
| SHM-9 | 9 | 11.5 | 67 | 20 | 18 | 9.5 | 2 | 101 | 500 | 4.90 |
| SHM-10 | 10 | 13 | 76 | 22 | 20 | 10.5 | 2 | 139 | 700 | 6.86 |
| SHM-11 | 11 | 14 | 85 | 24 | 22 | 11.6 | 2 | 179 | 800 | 7.84 |
| SHM-13 | 13 | 16 | 96 | 27 | 25 | 14 | 2 | 286 | 1000 | 9.80 |
| SHM-16 | 16 | 18 | 118 | 34 | 30.5 | 19.4 | 2.5 | 572 | 1500 | 14.70 |
・六角レンチ使用。両ネジタイプ。
ネジ止めリングキャッチの取付け方法
取付け方法
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,460円 ( 2,706円 ) | 1日目 |
3,324円 ( 3,656円 ) | 1日目 |
4,470円 ( 4,917円 ) | 1日目 |
詳細情報
基本情報
ねじ止め式のリングキャッチ。
【特長】
・六角レンチを使用してねじ止めができる。
・ステンレス製。
・水本機械製作所製。
【用途】
・チェーン、ワイヤー等の接続金具として。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

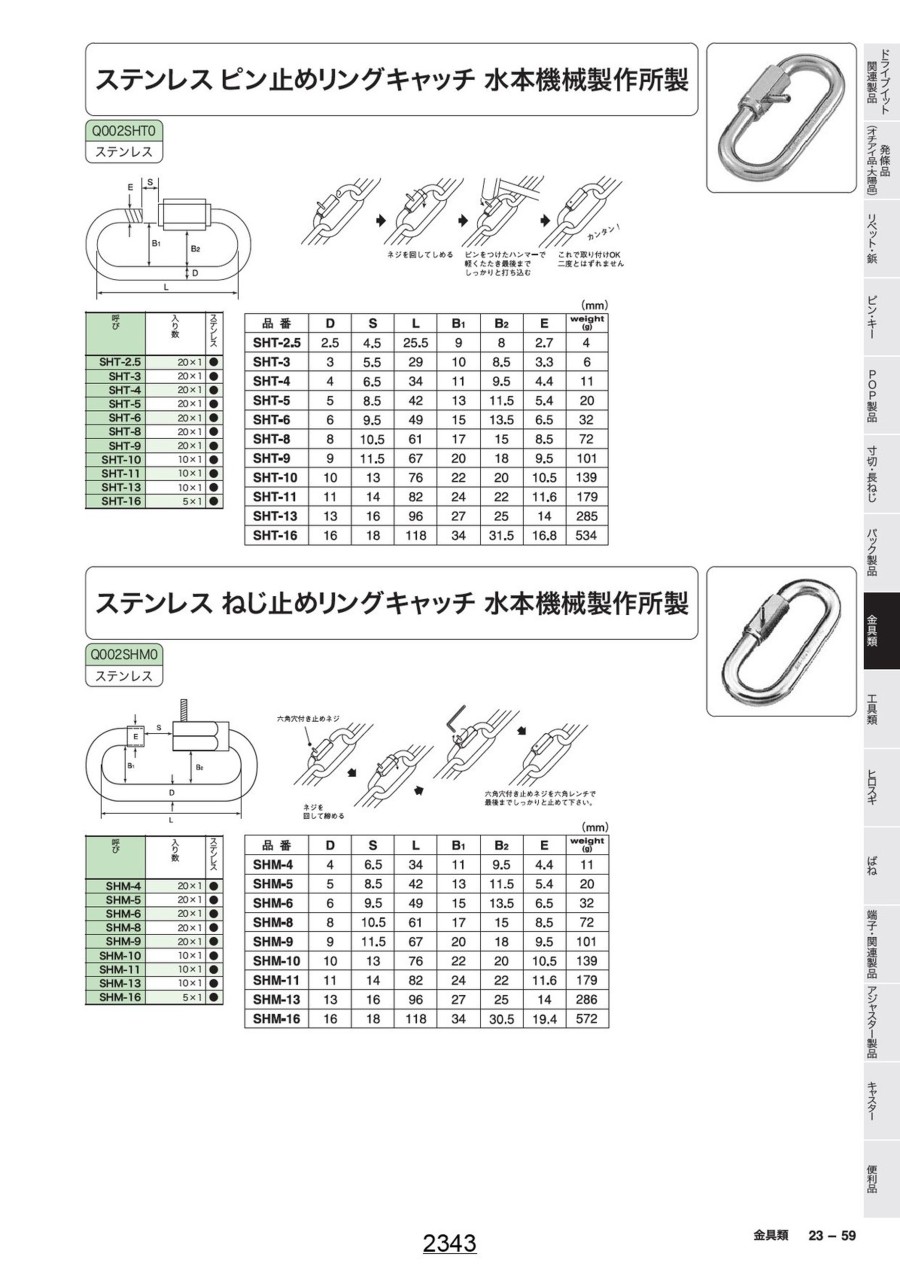

カタログ
商品担当おすすめ
ステンレス ねじ止めリングキャッチ 水本機械製作所製のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qステンレスの材質は何ですか？
A
SUS304です。
