ステンレス ねじ止め沈みシャックル 水本機械製作所製【1～5個入り】
- 数量スライド割引
- 通常単価(税別)
- 2,032円～100,286円
- 税込単価
- 2,235円～110,315円
ねじ止め沈みタイプのU字型接続金具。【特長】・ピンの上から六角穴付き止めねじ（...
詳細情報を確認する- 種類
- シャックル
- 材質
- ステンレス
- 表面処理
- なし
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が10型番あります。
商品情報
ステンレス製のネジ止め沈みシャックル
外観
外形図
使用イメージ
（単位：mm）
| 品番 | D | L | B | d | 捻径 | レンチサイズ | Weight （g） | 参考使用荷重 | |
|---|---|---|---|---|---|---|---|---|---|
| （kgf） | （kN） | ||||||||
| CSF-7 | 7 | 28 | 14 | 14 | W-5/16 | 1.5 | 36 | 200 | 1.96 |
| CSF-8 | 8 | 32 | 16 | 16 | W-5/16 | 1.5 | 53 | 250 | 2.45 |
| CSF-9 | 9 | 36 | 18 | 18 | W-3/8 | 2 | 72 | 300 | 2.94 |
| CSF-10 | 10 | 40 | 20 | 20 | W-3/8 | 2 | 103 | 350 | 3.43 |
| CSF-12 | 12 | 48 | 24 | 24 | W-1/2 | 2.5 | 182 | 420 | 4.12 |
| CSF-13 | 13 | 52 | 26 | 26 | W-1/2 | 2.5 | 236 | 500 | 4.9 |
| CSF-16 | 16 | 64 | 32 | 32 | W-5/8 | 2.5 | 420 | 800 | 7.84 |
| CSF-19 | 19 | 76 | 38 | 38 | W-3/4 | 2.5 | 725 | 1000 | 9.8 |
| CSF-22 | 22 | 88 | 44 | 44 | W-7/8 | 2.5 | 1110 | 1500 | 14.7 |
| CSF-25 | 25 | 100 | 50 | 50 | W-1 | 2.5 | 1620 | 2000 | 19.6 |
ネジ止め沈みシャックルの取付け方法
取付け方法図
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,032円 ( 2,235円 ) | 1日目 |
2,146円 ( 2,361円 ) | 1日目 |
2,340円 ( 2,574円 ) | 1日目 |
3,226円 ( 3,549円 ) | 1日目 |
3,870円 ( 4,257円 ) | 1日目 |
5,160円 ( 5,676円 ) | 1日目 |
9,870円 ( 10,857円 ) | 10日目 |
44,771円 ( 49,248円 ) | 10日目 |
68,648円 ( 75,513円 ) | 10日目 |
100,286円 ( 110,315円 ) | 10日目 |
詳細情報
基本情報
ねじ止め沈みタイプのU字型接続金具。
【特長】
・ピンの上から六角穴付き止めねじ（ホロねじ）でロックするので、ピンが緩みにくくなっている。
・沈みタイプのシャックルなので、ロープなどがひっかからない。
・エクステリアに使用する場合も、スッキリしたスタイル。
【用途】
・チェーン、ワイヤ、ロープなどの連結金具として、また端末の金具のジョイントに。
・金具の盗難防止、いたずら防止に。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

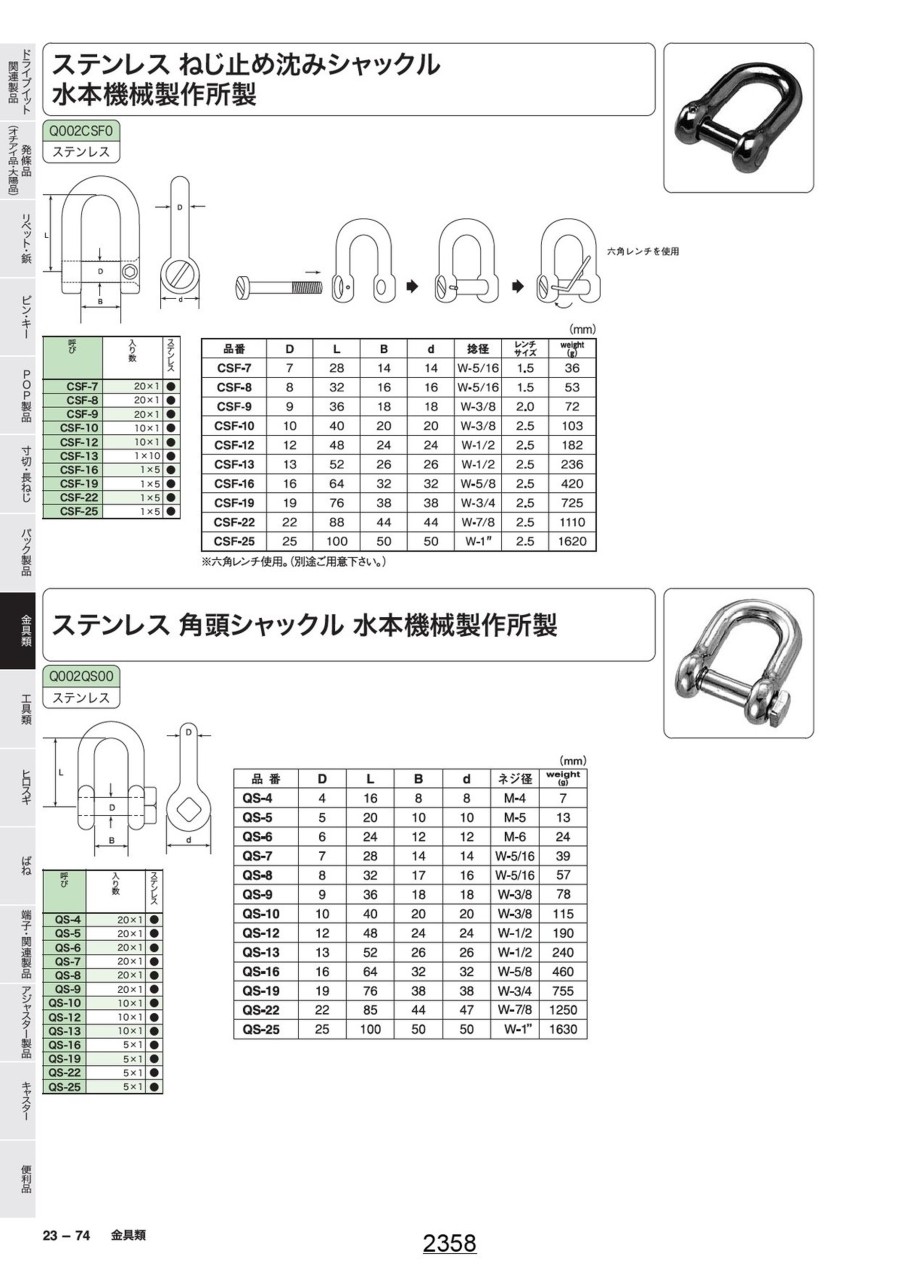

カタログ
商品担当おすすめ
ミスミ
六角穴付止ねじ くぼみ先
ミスミ
六角穴付止ねじ 平先
ステンレス ねじ止め沈みシャックル 水本機械製作所製のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qステンレスの材質は何ですか？
A
SUS304です。
