ステンレス Eサート 細目（ツガミ製）【1～100個入り】
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 91円～138,572円特別価格
- 税込単価
- 100円～152,429円特別価格
ステンレスの強固なめねじをつくることができるインサート。【特長】・耐久性のある...
詳細情報を確認する- 種類
- 標準
- ねじ種類
- メートル(細目)ねじ
- 材質
- ステンレス
- ノッチ
- あり
- 形状
- 標準
- 表面処理
- 生地
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が25型番あります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,951円 ( 4,346円 ) | 1日目 |
5,160円 ( 5,676円 ) | 1日目 |
91円 ( 100円 ) | 在庫品1日目当日出荷可能 |
96円 ( 106円 ) | 在庫品1日目当日出荷可能 |
6,853円 ( 7,538円 ) | 1日目 |
7,143円 ( 7,857円 ) | 1日目 |
9,720円8,748円 ( 9,623円 ) | 1日目 |
408円 ( 449円 ) | 在庫品1日目当日出荷可能 |
346円 ( 381円 ) | 1日目 |
26,085円23,476円 ( 25,824円 ) | 1日目 |
28,661円25,794円 ( 28,373円 ) | 1日目 |
39,563円35,606円 ( 39,167円 ) | 1日目 |
44,039円39,635円 ( 43,599円 ) | 1日目 |
49,506円44,555円 ( 49,011円 ) | 1日目 |
69,975円62,977円 ( 69,275円 ) | 1日目 |
77,235円69,511円 ( 76,462円 ) | 1日目 |
84,976円76,478円 ( 84,126円 ) | 1日目 |
52,496円47,246円 ( 51,971円 ) | 1日目 |
51,938円46,744円 ( 51,418円 ) | 1日目 |
58,394円52,554円 ( 57,809円 ) | 1日目 |
1,262円 ( 1,388円 ) | 1日目 |
94,792円85,312円 ( 93,843円 ) | 1日目 |
104,033円93,629円 ( 102,992円 ) | 1日目 |
138,572円124,714円 ( 137,185円 ) | 1日目 |
1,492円 ( 1,641円 ) | 1日目 |
詳細情報
基本情報
ステンレスの強固なめねじをつくることができるインサート。
【特長】
・耐久性のあるねじ結合ができる。
・簡潔なデザインができる。
・理想的な応力分布になり、繰り返し荷重によく耐え、疲れ限度を増大させることができる。
・容積、重量を減少させることができ、コンパクト設計が可能。
・ねじ山を簡単に再生できる。
・多種多様なめねじに対応できる豊富なサイズ展開。
【用途】
・強い締め付けを必要とする箇所、繰り返し使用され耐久性を求められる箇所に最適。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
Eサートの特長
- 菱形断面をしたスプリング状のコイル（ねじブッシュ）で、自在性がある。
- おねじとめねじのリード誤差、角度誤差を吸収し、E-サートとボルトのはめあい長さ全体に応力が分散されるため、強いねじ結合が得られる。
- 18-8ステンレス鋼（SUS304相当）を使用。（表面硬度はHRC43～50、引っ張り強さは約1,000MPa以上、表面粗さは3S以下、使用温度は400℃未満）
- E-サートを挿入してできるはめあい等級は、E-サートタップ穴の精度によって変わる。
- E-サートは等級による区別はなく、高精度の製品。タップ穴がJIS1級であれば、JIS1級のめねじ寸法交差内のE-サートねじができる。MS規格やMA規格も製作が可能。
ステンレス Eサート 細目（ツガミ製）の外形図・仕様
外形図
（単位：mm）
| ねじの呼び | タップ下穴径 | 自由外径：A | 自由巻数 Nf±1/4 | ||||
|---|---|---|---|---|---|---|---|
| 最大 | 最小 | 最大 | 最小 | 1D | 1.5D | 2D | |
| M6.0-0.75 | 6.31 | 6.17 | 7.98 | 7.47 | 5 7/8 | 9 3/8 | 12 7/8 |
| M8-1.0 | 8.40 | 8.22 | 10.17 | 9.66 | 6 | 9 1/2 | 13 |
| M10-1.25 | 10.48 | 10.28 | 12.63 | 12.07 | 5 7/8 | 9 1/2 | 13 1/8 |
| M12-1.25 | 12.48 | 12.28 | 14.91 | 14.27 | 7 3/8 | 11 5/8 | 16 |
| M14-1.5 | 14.56 | 14.33 | 17.81 | 17.17 | 7 | 11 1/8 | 15 3/8 |
| M16-1.5 | 16.56 | 16.33 | 19.67 | 19.03 | 8 1/2 | 13 3/8 | 18 1/8 |
| M18-1.5 | 18.56 | 18.33 | 21.84 | 21.20 | 9 3/4 | 15 1/8 | 20 5/8 |
| M20-1.5 | 20.56 | 20.33 | 24.65 | 23.89 | 10 3/8 | 16 1/8 | 22 |
| M22-1.5 | 22.56 | 22.33 | 26.29 | 25.52 | 12 1/8 | 18 3/4 | 25 1/2 |
| M24-2.0 | 24.73 | 24.44 | 28.83 | 28.06 | 9 5/8 | 15 1/8 | 20 1/2 |
| M27-2.0 | 27.73 | 27.44 | 32.15 | 31.38 | 11 | 17 1/4 | 23 1/4 |
| M30-2.0 | 30.73 | 30.44 | 35.45 | 34.55 | 12 3/8 | 19 1/4 | 26 1/8 |
| M33-2.0 | 33.73 | 33.44 | 38.74 | 37.98 | 13 3/4 | 21 1/4 | 28 3/4 |
| M36-3.0 | 37.05 | 36.65 | 43.11 | 42.21 | 9 3/4 | 15 1/8 | 20 5/8 |
| M39-3.0 | 40.05 | 39.65 | 46.38 | 45.49 | 10 5/8 | 16 1/2 | 22 1/2 |

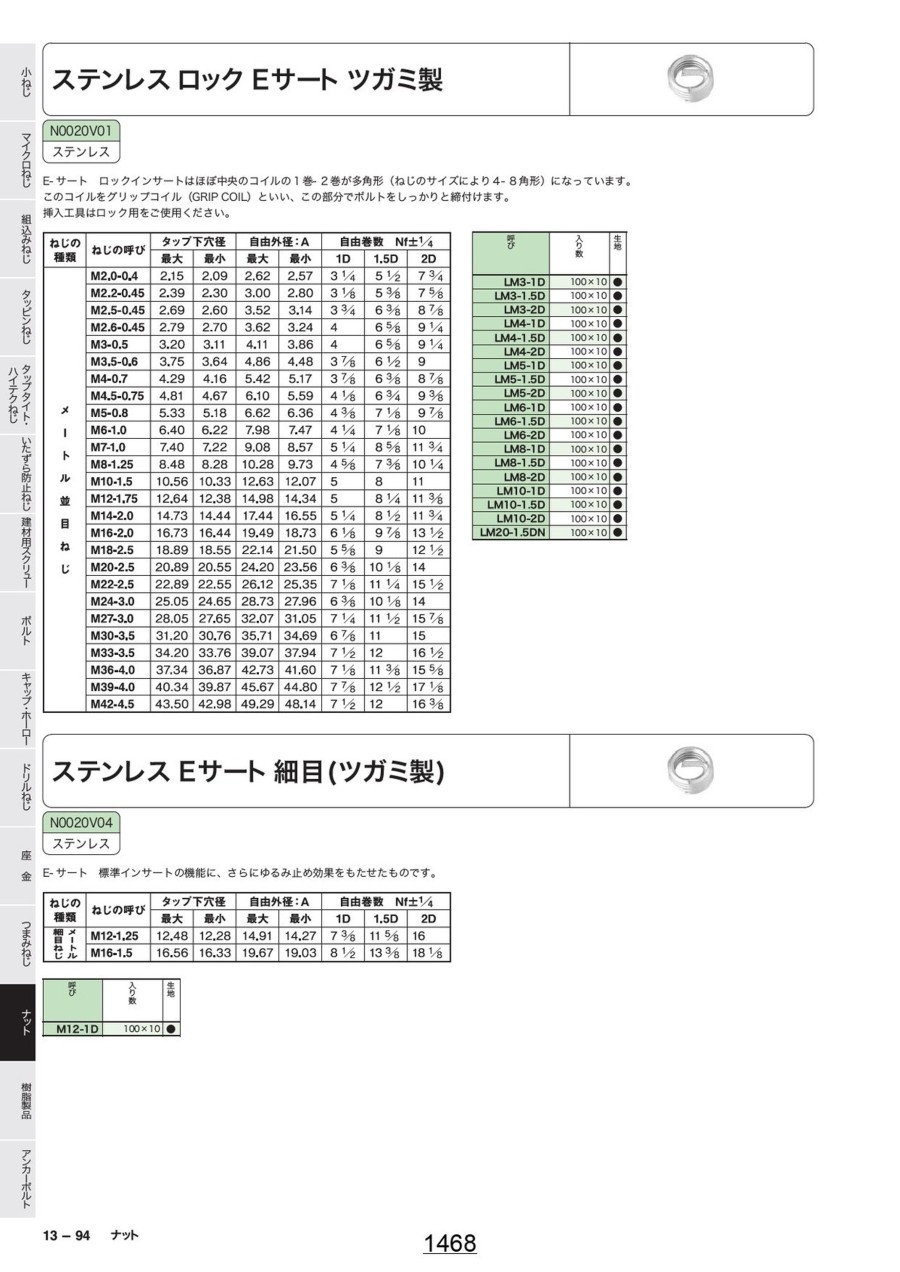

カタログ
商品担当おすすめ
ミスミ
ねじインサート
ミスミ
ねじインサート用挿入工具
ツガミ
Eサート（ヘリサート）
ステンレス Eサート 細目（ツガミ製）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qステンレスの材質は何ですか?
A
SUS304です。
